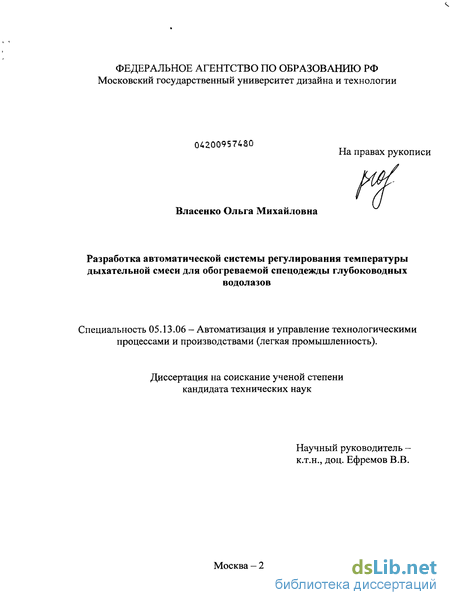

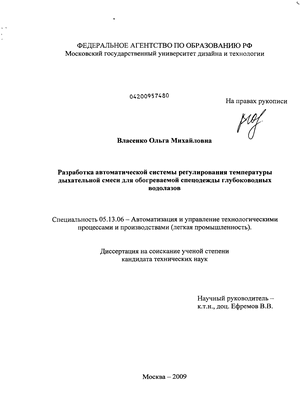

Власенко Ольга Михайловна. Разработка автоматической системы регулирования температуры дыхательной смеси для обогреваемой спецодежды глубоководных водолазов : диссертация ... кандидата технических наук : 05.13.06 / Власенко Ольга Михайловна; [Место защиты: Моск. гос. ун-т дизайна и технологии].- Москва, 2009.- 231 с.: ил. РГБ ОД, 61 09-5/2662

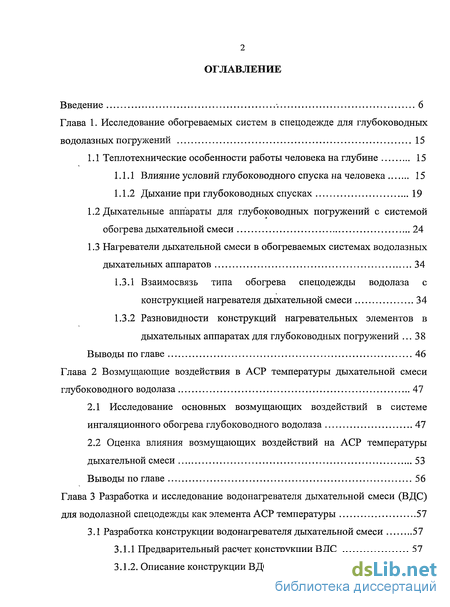

Содержание к диссертации

Введение 6

Глава 1. Исследование обогреваемых систем в спецодежде для глубоководных водолазных погружений 15

1.1 Теплотехнические особенности работы человека на глубине 15

1.1.1 Влияние условий глубоководного спуска на человека 15

1.1.2 Дыхание при глубоководных спусках

1.2 Дыхательные аппараты для глубоководных погружений с системой обогрева дыхательной смеси 24

1.3 Нагреватели дыхательной смеси в обогреваемых системах водолазных дыхательных аппаратов

1.3.1 Взаимосвязь типа обогрева спецодежды водолаза с конструкцией нагревателя дыхательной смеси 34

1.3.2 Разновидности конструкций нагревательных элементов в дыхательных аппаратах для глубоководных погружений 38

Выводы по главе 46

Глава 2 Возмущающие воздействия в АСР температуры дыхательной смеси глубоководного водолаза 47

2.1 Исследование основных возмущающих воздействий в системе ингаляционного обогрева глубоководного водолаза 47

2.2 Оценка влияния возмущающих воздействий на АСР температуры дыхательной смеси 53

Выводы по главе 56

Глава 3 Разработка и исследование водонагревателя дыхательной смеси (ВДС) для водолазной спецодежды как элемента АСР температуры 57

3.1 Разработка конструкции водонагревателя дыхательной смеси 57

3.1.1 Предварительный расчет конструкции ВДС 57

3.1.2. Описание конструкции ВДС з

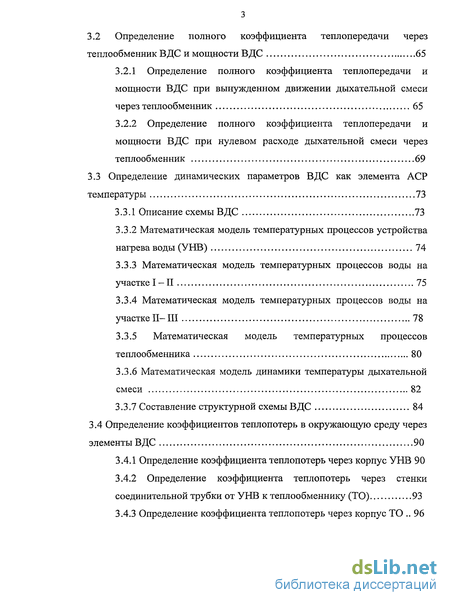

3.2 Определение полного коэффициента теплопередачи через теплообменник ВДС и мощности ВДС 65

3.2.1 Определение полного коэффициента теплопередачи и мощности ВДС при вынужденном движении дыхательной смеси через теплообменник 65

3.2.2 Определение полного коэффициента теплопередачи и мощности ВДС при нулевом расходе дыхательной смеси через теплообменник 69

3.3 Определение динамических параметров ВДС как элемента АСР температуры 73

3.3.1 Описание схемы ВДС 73

3.3.2 Математическая модель температурных процессов устройства нагрева воды (УНВ) 3.3.3 Математическая модель температурных процессов воды на участке I - II 75

3.3.4 Математическая модель температурных процессов воды на участке II- III 78

3.3.5 Математическая модель температурных процессов теплообменника 80

3.3.6 Математическая модель динамики температуры дыхательной смеси 82

3.3.7 Составление структурной схемы ВДС 84

3.4 Определение коэффициентов теплопотерь в окружающую среду через элементы ВДС 90

3.4.1 Определение коэффициента теплопотерь через корпус УНВ 90

3.4.2 Определение коэффициента теплопотерь через стенки соединительной трубки от УНВ к теплообменнику (ТО) 93

3.4.3 Определение коэффициента теплопотерь через корпус ТО 96

3.4.4 Определение коэффициента теплопотерь через стенки соединительной трубки от ТО к УНВ 98

Выводы по главе 100

Глава 4 Экспериментальное исследование водонагревателя дыхательной смеси как элемента АСР температуры 101

4.1 Основные задачи экспериментального исследования 101

4.2 Описание установки и методов измерения 102

4.3 Определение полного коэффициента теплопередачи и мощности ВДС, передаваемой от теплоносителя дыхательной смеси 1

4.4 Исследование зависимости температуры дыхательной смеси на выходе ВДС от глубины погружения при постоянном расходе смеси через теплообменник 117

4.5 Исследование зависимости температуры дыхательной смеси на выходе ВДС от температуры теплоносителя при фиксированной глубине погружения и постоянном расходе смеси через теплообменник 118

4.6 Определение тепловых динамических параметров элементов ВДС при непрерывном потоке дыхательной смеси через теплообменник 121

4.7 Исследование влияния периода подачи дыхательной смеси на амплитуду колебания температуры смеси на выходе теплообменника ВДС 126

4.8 Анализ переходных процессов в релейной двухпозиционной АСР температуры дыхательной смеси при управляющих воздействиях за счет изменения расхода теплоносителя 130

Выводы по главе 132

Глава 5 Исследование автоматической системы регулирования температуры дыхательной смеси с водонагревателем 134

5.1 Выбор структурной схемы АСР температуры дыхательной смеси 134

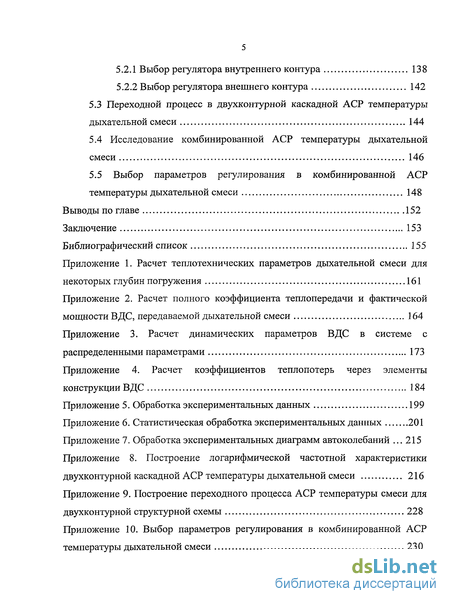

5.2 Выбор параметров регуляторов в двухконтурной каскадной АСР температуры дыхательной смеси 137

5.2.1 Выбор регулятора внутреннего контура 138

5.2.2 Выбор регулятора внешнего контура 142

5.3 Переходной процесс в двухконтурной каскадной АСР температуры дыхательной смеси 144

5.4 Исследование комбинированной АСР температуры дыхательной смеси 146

5.5 Выбор параметров регулирования в комбинированной АСР температуры дыхательной смеси 148

Выводы по главе 152

Заключение 153

Библиографический список 155

Приложение 1. Расчет теплотехнических параметров дыхательной смеси для некоторых глубин погружения 161

Приложение 2. Расчет полного коэффициента теплопередачи и фактической мощности ВДС, передаваемой дыхательной смеси 164

Приложение 3. Расчет динамических параметров ВДС в системе с распределенными параметрами 173

Приложение 4. Расчет коэффициентов теплопотерь через элементы конструкции ВДС 184

Приложение 5. Обработка экспериментальных данных 199

Приложение 6. Статистическая обработка экспериментальных данных 201

Приложение 7. Обработка экспериментальных диаграмм автоколебаний 215

Приложение 8. Построение логарифмической частотной характеристики двухконтурной каскадной АСР температуры дыхательной смеси 216

Приложение 9. Построение переходного процесса АСР температуры смеси для двухконтурной структурной схемы 228

Приложение 10. Выбор параметров регулирования в комбинированной АСР температуры дыхательной смеси 2

Введение к работе

Актуальность темы

Проблеме изучения и освоения мирового океана во многих развитых странах мира уделяется особое внимание как одной из важнейших государственных задач.

Подводные погружения с научными целями оказали влияние почти на всю деятельность, связанную с изучением нашей планеты.

Наиболее интенсивно водолазный метод исследований подводных глубин развивался в 60-х годах нашего столетия. В дальнейшем основные усилия ученых, инженеров, техников были направлены на решение задач физиологического и технического характера, связанных с проникновением человека на все большие глубины.

В последние годы наметилась тенденция к сокращению водолазных погружений в научных целях на большие глубины. По соображениям рентабельности и условиям безопасности во многих случаях целесообразнее использовать роботов, обитаемые и телеуправляемые аппараты [1].

Однако во многих видах деятельности людей, связанных с освоением океана, погружение человека на глубину — наиболее эффективный и универсальный метод выполнения подводных работ, несмотря на риск и большую стоимость водолазных спусков [2].

К ним относятся аварийно-спасательные водолазные работы по оказанию помощи судам, приводнившимся летательным аппаратам и другим объектам, терпящим бедствие на воде, их личному составу и пассажирам, а также горнорабочим при внезапных затоплениях горных выработок, шахт и туннелей, спасению оборудования, а также работы, выполняемые в затопленных отсеках по обеспечению живучести судна. Судовые и судоремонтные водолазные работы, которые заключаются в осмотре, очистке от обрастания и коррозии, замене изношенных элементов, восстановлении покраски, устранении повреждений подводной части корпуса судна и других подводных устройств и систем. Водолазные работы по добыче морепродуктов — добыча морских животных, организмов и растений, а также обслуживание морских хозяйств, занимающихся их искусственным разведением. Специальные водолазные работы — обеспечение подводных научных исследований и испытание новых образцов водолазной и подводной техники. Очень важную роль играют водолазные погружения для военных целей [3].

В настоящее время основные усилия в области глубоководных водолазных погружений направлены на увеличение эффективности пребывания человека под водой, отсюда постоянное совершенствование водолазного снаряжения, систем связи, подводной аппаратуры и приборов, режимов спуска, оптимального состава дыхательной газовой смеси, а также оптимизация организационных принципов проведения подводных исследований.

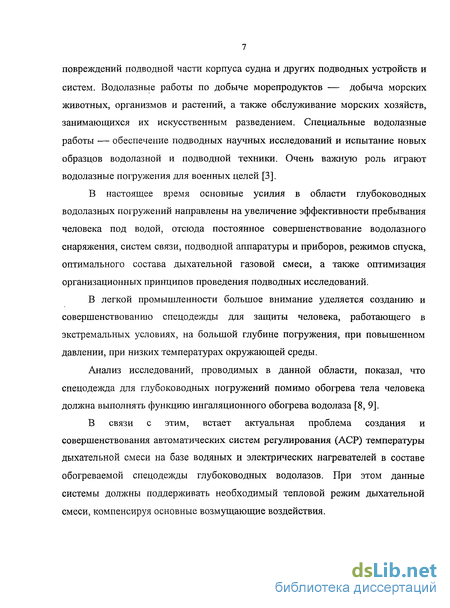

В легкой промышленности большое внимание уделяется созданию и совершенствованию спецодежды для защиты человека, работающего в экстремальных условиях, на большой глубине погружения, при повышенном давлении, при низких температурах окружающей среды.

Анализ исследований, проводимых в данной области, показал, что спецодежда для глубоководных погружений помимо обогрева тела человека должна выполнять функцию ингаляционного обогрева водолаза [8, 9].

В связи с этим, встает актуальная проблема создания и совершенствования автоматических систем регулирования (АСР) температуры дыхательной смеси на базе водяных и электрических нагревателей в составе обогреваемой спецодежды глубоководных водолазов. При этом данные системы должны поддерживать необходимый тепловой режим дыхательной смеси, компенсируя основные возмущающие воздействия. Степень научной разработанности проблемы

Настоящая диссертационная работа продолжает научные изыскания в области создания и совершенствования обогреваемой спецодежды для водолазов, проводимых в течение многих лет на кафедре автоматики Московского государственного университета дизайна и технологии, который ранее назывался Московский технологический институт легкой промышленности, а затем Московская государственная академия легкой промышленности

Ученые кафедры Жаворонков А.И., Шелудько А.Г., Ефремов В.В. и др. проводили исследования тепловых свойств материалов и пакетов из них в газовых средах с различной теплопроводностью и внешнем удельном давлении; исследование теплозащитных свойств электрообогревательной одежды для водолазов. На основе проведенных ими исследований были разработаны электрообогреваемые одежды для гидрокомбинезонов ВЭК-67 и ВЭКГ-72. Во время испытаний, проводимых в реальных условиях, была подтверждена необходимость обогрева дыхательной газовой смеси. Ефремовым В.В. был разработан электронагреватель дыхательной смеси для аппарата ИДА-72. Проводились исследования АСР температуры дыхательной смеси с этим электронагревателем.

В работе Жаворонкова А.И. [8] предложена система проектирования обогреваемой спецодежды, обобщающая результаты предыдущих исследований и рекомендаций. Математическое моделирование системы «Человек - обогреваемая спецодежда - среда», проводимое ученым, было в дальнейшем модернизировано Никитченко И.И., Ефремовым В.В. и Ромашом Э.М., которые предложили электрическую схему модели системы «Человек -обогреваемая спецодежда- среда» [9].

Никитченко И.И. под руководством Ефремова В.В. и Ромаша Э.М. проводила исследования динамики температуры тела человека в обогреваемой спецодежде, таюке были исследованы теплопотери на нагрев дыхательной смеси и теплопотери от тела водолаза во внешнюю среду.

В исследованиях в области создания и разработки обогреваемой спецодежды для глубоководных водолазов и людей, работающих в условиях пониженных температур окружающей среды принимали таюке участие ученые кафедры: Суханов В.А., Сергеева Т.С, Гривина И.В., Кулаков И.В. и др. [4 -12].

Были исследованы особенности воздействия среды с повышенной теплопроводностью на работу АСР температуры в обогреваемой спецодежде; исследована динамика переходных процессов в одежде при непрерывном и релейном двухпозиционном регулировании температуры; исследован электронагреватель дыхательной смеси для специального снаряжения и разработана АСР температуры дыхательной смеси на его основе.

Исследования в области разработки и усовершенствования спецодежды для глубоководных водолазных спусков проводились и проводятся в в/ч 20914 (Смирнов А.И.. Сухих В.А., Хвостова И.О. и др.) [5, 12, 13] и в ВЦКМ «Защита» (Березкина В.В. и др.) [14].

Работы по сбору и классификации информации по глубоководной водолазной технике провели ученые Гольдин Э.Р., Челышев Ф.П., Козлов В.П., Меренов И.В., Смолин В.В., Вишняков В.А., Слесарев О.М., Рыбников А.В. и др. [3, 16-18].

Одной из разработок в области обогрева дыхательной смеси глубоководного водолаза является система для автономного получения, обогащения дыхательного газа и снабжения им водолаза на экстремальных глубинах, запатентованная Тодоровым Г. в 2001 году [15].

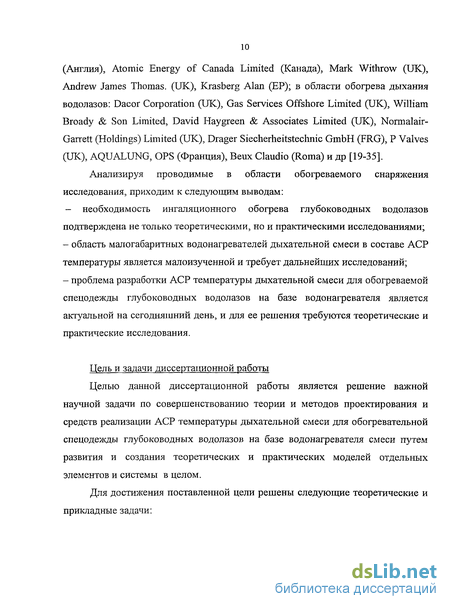

Зарубежные исследования в области обогревательного водолазного снаряжения проводились следующими фирмами и отдельными учеными: в области обогреваемой спецодежды: Diving Unlimited (США), Westinghous (США), Comex (Франция), Taylor Diving and Saivage Co (США), Divex (Англия), Atomic Energy of Canada Limited (Канада), Mark Withrow (UK), Andrew James Thomas. (UK), Krasberg Alan (ЕР); в области обогрева дыхания водолазов: Dacor Corporation (UK), Gas Services Offshore Limited (UK), William Broady & Son Limited, David Haygreen & Associates Limited (UK), Normalair-Garrett (Holdings) Limited (UK), Drager Siecherheitstechnic GmbH (FRG), P Valves (UK), AQUALUNG, OPS (Франция), Beux Claudio (Roma) и др [19-35].

Анализируя проводимые в области обогреваемого снаряжения исследования, приходим к следующим выводам:

- необходимость ингаляционного обогрева глубоководных водолазов подтверждена не только теоретическими, но и практическими исследованиями;

- область малогабаритных водонагревателей дыхательной смеси в составе АСР температуры является малоизученной и требует дальнейших исследований;

- проблема разработки АСР температуры дыхательной смеси для обогреваемой спецодежды глубоководных водолазов на базе водонагревателя является актуальной на сегодняшний день, и для ее решения требуются теоретические и практические исследования.

Цель и задачи диссертационной работы

Целью данной диссертационной работы является решение важной научной задачи по совершенствованию теории и методов проектирования и средств реализации АСР температуры дыхательной смеси для обогревательной спецодежды глубоководных водолазов на базе водонагревателя смеси путем развития и создания теоретических и практических моделей отдельных элементов и системы в целом.

Для достижения поставленной цели решены следующие теоретические и прикладные задачи: Изучены особенности тепловых процессов человека при работе на глубине и разработаны требования к элементам системы ингаляционного обогрева в водолазной спецодежде.

Проанализированы существующие обогреваемые системы в водолазной спецодежде и теоретически обоснована необходимость усовершенствования отдельных ее элементов, в частности нагревателей дыхательной смеси.

Исследованы процессы переноса тепла в глубоководном водолазном снаряжении с водообогревом и разработана усовершенствованная конструкция водонагревателя дыхательной смеси как элемента АСР температуры.

Выявлены основные возмущающие воздействия в системе регулирования температуры дыхательной смеси глубоководного водолаза и определены пути их компенсации.

Создан водонагреватель дыхательной смеси для обогреваемой спецодежды глубоководного водолаза, проведено его теоретическое и экспериментальное исследование как элемента АСР температуры дыхательной смеси.

Разработана автоматическая система регулирования температуры дыхательной смеси на базе водонагревателя для обогреваемой спецодежды глубоководного водолаза.

Методы исследования

Решение поставленных задач осуществлено на основе методов математического моделирования, планирования эксперимента, математической статистики, использования приближенных методов решения дифференциальных уравнений на базе широкого использования вычислительной техники. Научная новизна

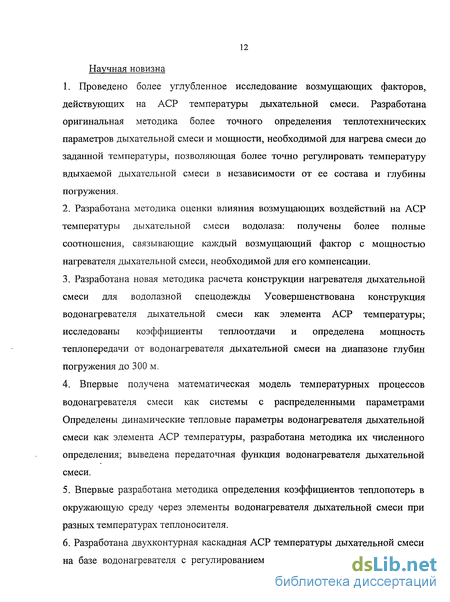

1. Проведено более углубленное исследование возмущающих факторов, действующих на АСР температуры дыхательной смеси. Разработана оригинальная методика более точного определения теплотехнических параметров дыхательной смеси и мощности, необходимой для нагрева смеси до заданной температуры, позволяющая более точно регулировать температуру вдыхаемой дыхательной смеси в независимости от ее состава и глубины погружения.

2. Разработана методика оценки влияния возмущающих воздействий на АСР температуры дыхательной смеси водолаза: получены более полные соотношения, связывающие каждый возмущающий фактор с мощностью нагревателя дыхательной смеси, необходимой для его компенсации.

3. Разработана новая методика расчета конструкции нагревателя дыхательной смеси для водолазной спецодежды Усовершенствована конструкция водонагревателя дыхательной смеси как элемента АСР температуры; исследованы коэффициенты теплоотдачи и определена мощность теплопередачи от водонагревателя дыхательной смеси на диапазоне глубин погружения до 300 м.

4. Впервые получена математическая модель температурных процессов водонагревателя смеси как системы с распределенными параметрами.

Определены динамические тепловые параметры водонагревателя дыхательной смеси как элемента АСР температуры, разработана методика их численного определения; выведена передаточная функция водонагревателя дыхательной смеси.

5. Впервые разработана методика определения коэффициентов теплопотерь в окружающую среду через элементы водонагревателя дыхательной смеси при разных температурах теплоносителя.

6. Разработана двухконтурная каскадная АСР температуры дыхательной смеси на базе водонагревателя с регулированием температуры дыхательной смеси путем изменения мощности нагревателя теплоносителя. Разработана методика, позволяющая определить ориентировочный диапазон значений коэффициента усиления регулятора непрерывного действия, минуя построение ЛЧХ. Разработана комбинированная АСР температуры дыхательной смеси с релейным двухпозиционным переключением расхода теплоносителя.

Практическая значимость

Полученные теоретические выводы о процессах управления в системе обогрева дыхательной смеси позволяют создавать более компактные и надежные нагреватели дыхательной смеси и дают возможность повысить точность регулирования температуры дыхательной смеси.

1. Проведенные исследования позволили создать более компактный водонагреватель дыхательной смеси.

2. Разработанные методики расчетов позволяют определить параметры элементов АСР и провести синтез АСР температуры дыхательной смеси.

3. Предложенная методика определения возмущающих воздействий позволяет более точно рассчитывать температурные процессы дыхательной смеси, определять величину требуемой компенсирующей мощности нагревателя и минимизировать размеры основных элементов АСР (блока питания, устройства нагрева теплоносителя, регуляторов, коммутационных элементов и др.).

4. Разработанная структурная схема и математическая модель температурного процесса АСР позволяет на ЭВМ рассчитывать влияние разных параметров элементов, типов и параметров настроек регуляторов, повысить точность регулирования температуры дыхательной смеси. В связи с этим существенно ускоряется процесс проектирования, и снижаются расходы на дорогостоящие экспериментальные проверки. 5. Внедрение теоретических разработок в учебный процесс позволит повысить качество подготовки студентов по профилирующим специальностям.

Апробация и реализация

Материалы работы докладывались и обсуждались на научной конференции студентов, молодых ученых "Молодые ученые - XXI веку" в МГУДТ в апреле 2003 года, на Межвузовской научно-технической конференции аспирантов и студентов "Молодые ученые - развитию текстильной и легкой промышленности" (ПОИСК-2003) в ИГТА (Иваново) в 2003 г., на Международной научной конференции "Роль предметов личного потребления в формировании среды жизнедеятельности человека" в МГУДТ в 2002 г, на Межвузовской научно-технической конференции: «Современные проблемы текстильной и легкой промышленности» в РЗИТЛП (Москва) 12-13 мая 2004 г. Они опубликованы в сборниках научных трудов МГУДТ и статьях [36-40]. В получении и обсуждении результатов настоящей работы большую помощь оказал коллектив кафедры Автоматики, которым автор выражает свою искреннюю благодарность и признательность.

Проведение экспериментов и внедрение результатов работы проводилось на базе кафедры автоматики МГУДТ, Института медико-биологических проблем, ВЧ20914.
