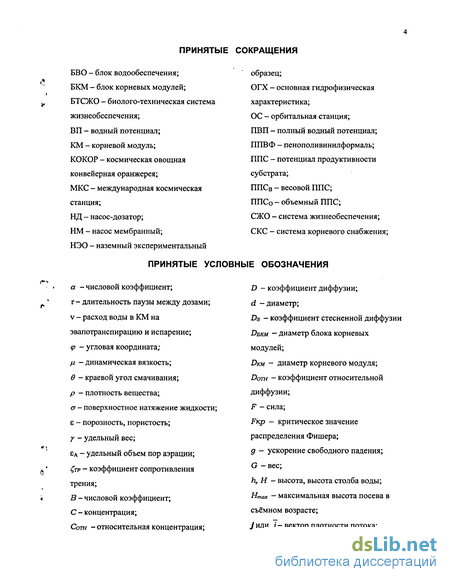

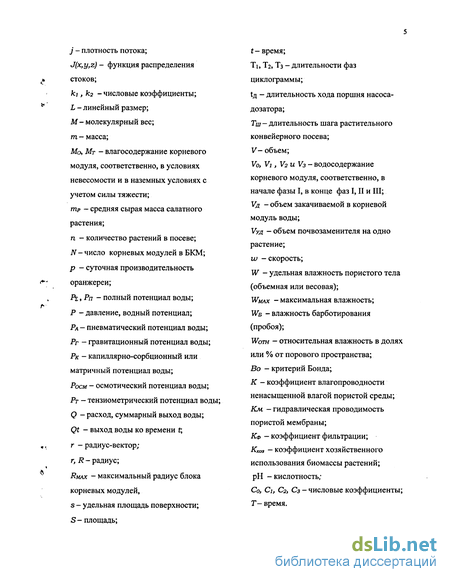

Введение к работе

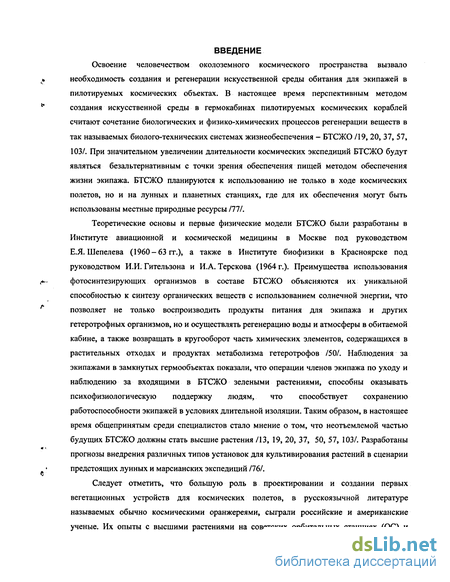

Освоение человечеством околоземного космического пространства вызвало
^ необходимость создания и регенерации искусственной среды обитания для экипажей в
пилотируемых космических объектах. В настоящее время перспективным методом
14 создания искусственной среды в гермокабинах пилотируемых космических кораблей
считают сочетание биологических и физико-химических процессов регенерации веществ в так называемых биолого-технических системах жизнеобеспечения - БТСЖО /19, 20, 37, 57, 103/. При значительном увеличении длительности космических экспедиций БТСЖО будут являться безальтернативным с точки зрения обеспечения пищей методом обеспечения жизни экипажа. БТСЖО планируются к использованию не только в ходе космических полетов, но и на лунных и планетных станциях, где для их обеспечения могут быть использованы местные природные ресурсы /77/.
Теоретические основы и первые физические модели БТСЖО были разработаны в Институте авиационной и космической медицины в Москве под руководством Е.Я.Шепелева (1960-63 гг.), а также в Институте биофизики в Красноярске под руководством И.И.Тительзона и И.А. Терскова (1964 г.). Преимущества использования
<*- фотосинтезирующих организмов в составе БТСЖО объясняются их уникальной
способностью к синтезу органических веществ с использованием солнечной энергии, что
л позволяет не только воспроизводить продукты питания для экипажа и других
гетеротрофных организмов, но и осуществлять регенерацию воды и атмосферы в обитаемой кабине, а также возвращать в кругооборот часть химических элементов, содержащихся в растительных отходах и продуктах метаболизма гетеротрофов /50/. Наблюдения за экипажами в замкнутых гермообъектах показали, что операции членов экипажа по уходу и наблюдению за входящими в БТСЖО зелеными растениями, способны оказывать психофизиологическую поддержку людям, что способствует сохранению работоспособности экипажей в условиях длительной изоляции. Таким образом, в настоящее время общепринятым среди специалистов стало мнение о том, что неотъемлемой частью будущих БТСЖО должны стать высшие растения /13, 19, 20, 37, 50, 57, 103/. Разработаны прогнозы внедрения различных типов установок для культивирования растений в сценарии предстоящих лунных и марсианских экспедиций /76/.
Следует отметить, что большую роль в проектировании и создании первых вегетационных устройств для космических полетов, в русскоязычной литературе называемых обычно космическими оранжереями, сыграли российские и американские ученые. Их опыты с высшими растениями на советских орбитальных станциях (ОС) и

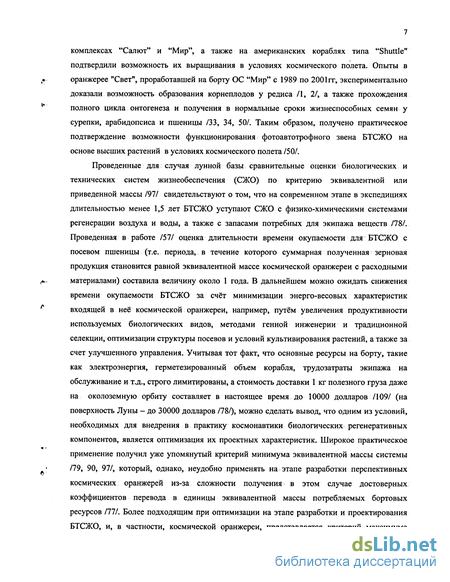

комплексах "Салют" и "Мир", а также на американских кораблях типа "Shuttle" подтвердили возможность их выращивания в условиях космического полета. Опыты в оранжерее "Свет", проработавшей на борту ОС "Мир" с 1989 по 2001гг, экспериментально доказали возможность образования корнеплодов у редиса /1, 2/, а также прохождения полного цикла онтогенеза и получения в нормальные сроки жизнеспособных семян у сурепки, арабидопсиса и пшеницы /33, 34, 50/. Таким образом, получено практическое подтверждение возможности функционирования фотоавтотрофного звена БТСЖО на основе высших растений в условиях космического полета /50/.
Проведенные для случая лунной базы сравнительные оценки биологических и технических систем жизнеобеспечения (СЖО) по критерию эквивалентной или приведенной массы /97/ свидетельствуют о том, что на современном этапе в экспедициях длительностью менее 1,5 лет БТСЖО уступают СЖО с физико-химическими системами регенерации воздуха и воды, а также с запасами потребных для экипажа веществ /78/. Проведенная в работе /57/ оценка длительности времени окупаемости для БТСЖО с посевом пшеницы (т.е. периода, в течение которого суммарная полученная зерновая продукция становится равной эквивалентной массе космической оранжереи с расходными материалами) составила величину около 1 года. В дальнейшем можно ожидать снижения времени окупаемости БТСЖО за счёт минимизации энерго-весовых характеристик входящей в неё космической оранжереи, например, путём увеличения продуктивности используемых биологических видов, методами генной инженерии и традиционной селекции, оптимизации структуры посевов и условий культивирования растений, а также за счет улучшенного управления. Учитывая тот факт, что основные ресурсы на борту, такие как электроэнергия, герметизированный объем корабля, трудозатраты экипажа на обслуживание и т.д., строго лимитированы, а стоимость доставки 1 кг полезного груза даже на околоземную орбиту составляет в настоящее время до 10000 долларов /109/ (на поверхность Луны - до 30000 долларов /78/), можно сделать вывод, что одним из условий, необходимых для внедрения в практику космонавтики биологических регенеративных компонентов, является оптимизация их проектных характеристик. Широкое практическое применение получил уже упомянутый критерий минимума эквивалентной массы системы /79, 90, 97/, который, однако, неудобно применять на этапе разработки перспективных космических оранжерей из-за сложности получения в этом случае достоверных коэффициентов перевода в единицы эквивалентной массы потребляемых бортовых ресурсов /77/. Более подходящим при оптимизации на этапе разработки и проектирования БТСЖО, и, в частности, космической оранжереи, представляется критерий максимума
отношения производительности устройства к произведению потребляемых бортовых ресурсов, предложенный в работах /9, 51, 59, 73/. Этот подход основан на вычислениях с применением реально измеряемых показателей, и поэтому позволяет более объективно оценивать и сопоставлять эффективность различных систем.

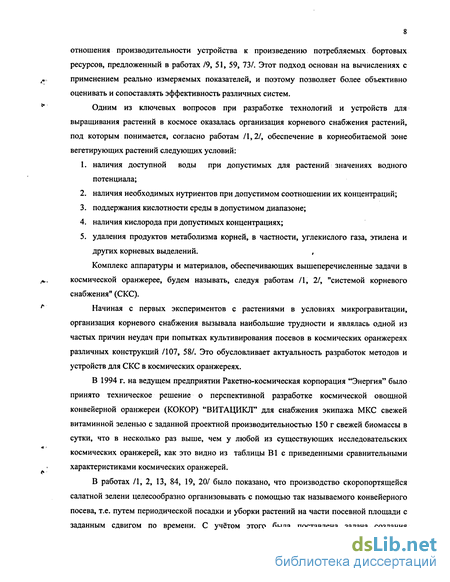

Одним из ключевых вопросов при разработке технологий и устройств для выращивания растений в космосе оказалась организация корневого снабжения растений, под которым понимается, согласно работам /1,2/, обеспечение в корнеобитаемой зоне вегетирующих растений следующих условий:
наличия доступной воды при допустимых для растений значениях водного потенциала;
наличия необходимых нутриентов при допустимом соотношении их концентраций;
поддержания кислотности среды в допустимом диапазоне;
наличия кислорода при допустимых концентрациях;
удаления продуктов метаболизма корней, в частности, углекислого газа, этилена и других корневых выделений. ,
Комплекс аппаратуры и материалов, обеспечивающих вышеперечисленные задачи в космической оранжерее, будем называть, следуя работам /1, 2/, "системой корневого снабжения" (СКС).
Начиная с первых экспериментов с растениями в условиях микрогравитации, организация корневого снабжения вызывала наибольшие трудности и являлась одной из частых причин неудач при попытках культивирования посевов в космических оранжереях различных конструкций /107, 58/. Это обусловливает актуальность разработок методов и устройств для СКС в космических оранжереях.
В 1994 г. на ведущем предприятии Ракетно-космическая корпорация "Энергия" было принято техническое решение о перспективной разработке космической овощной конвейерной оранжереи (КОКОР) "ВИТАЦИКЛ" для снабжения экипажа МКС свежей витаминной зеленью с заданной проектной производительностью 150 г свежей биомассы в сутки, что в несколько раз выше, чем у любой из существующих исследовательских космических оранжерей, как это видно из таблицы В1 с приведенными сравнительными характеристиками космических оранжерей.
В работах /1, 2, 13, 84, 19, 20/ было показано, что производство скоропортящейся салатной зелени целесообразно организовывать с помощью так называемого конвейерного посева, т.е. путем периодической посадки и уборки растений на части посевной площади с заданным сдвигом по времени. С учётом этого была поставлена задача создания
производственной конвейерной космической оранжерее, как элемента конкретной СЖО экипажей космического корабля.

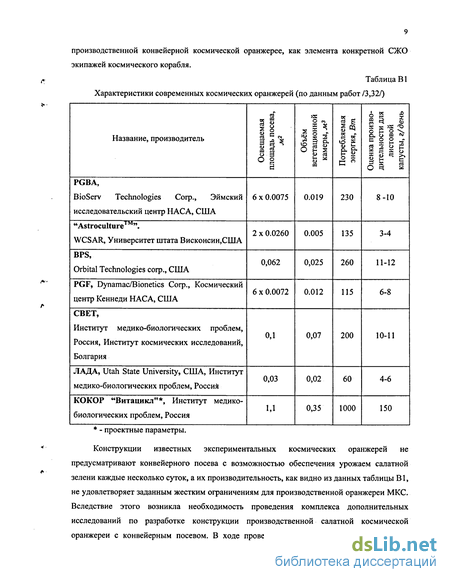

Таблица В1
Характеристики современных космических оранжерей (по данным работ /3,32/)
- проектные параметры.
Конструкции известных экспериментальных космических оранжерей не предусматривают конвейерного посева с возможностью обеспечения урожаем салатной зелени каждые несколько суток, а их производительность, как видно из данных таблицы В1, не удовлетворяет заданным жестким ограничениям для производственной оранжереи МКС. Вследствие этого возникла необходимость проведения комплекса дополнительных исследований по разработке конструкции производственной салатной космической оранжереи с конвейерным посевом. В ходе проведения этой работы была разработана
единственная на сегодняшний день конструкция производственной конвейерной оранжереи с цилиндрической посадочной поверхностью под названием "ВИТАЦИКЛ", способная работать как в условиях космического полета в качестве космической оранжереи в составе СЖО МКС, так и в наземных условия /62, 63/. В разработанной для нее СКС были использованы принципиально новые способ и устройство с реверсивной периодической водоподачей в корневую зону растений. Результаты разработки этой СКС составляют основу данной диссертации и вошли в гл. 1 и 2. В частности, в гл. 1 дано описание проведенной работы по оптимизации водных потенциалов в корнеобитаемой зоне растений и выбору почвозаменителя для заполнения корневых модулей (КМ) с малым удельным объемом на единицу биомассы выращиваемых растений, учитывающих специфику использования в космических оранжереях. Под кеемичешиги лтип&Еа^гьзавже^ пористым капиллярным субстратом или просто субстратом в данной работе подразумевается такая корнеобитаемая среда, у которой твердая фаза обладает заметными ионообменными свойствами /1, 2/. Подобные среды нашли применение практически во всех известных в настоящее время конструкциях космических оранжерей. Под КМ в работе подразумеваются небольшие вегетационными сосуды или контейнеры, заполненные, как правило, капиллярно-пористой корнеобитаемой средой с твёрдой матрицей.
В 1997 г. в ГНЦ РФ ИМБП РАН было разработано "Техническое задание на космический эксперимент "ВИТАЦИКЛ-Т". Одной из задач этого эксперимента является экспериментальная проверка в натурных условиях режимов работы созданной СКС. Эксперимент с аппаратурой ВИТАЦИКЛ-Т" был принят секцией №3 КНТС РАН и Росавиакосмос и включён в 1999г в "Долгосрочную программу научно-прикладных исследований и экспериментов, планируемых на Российском сегменте МКС". В настоящее время изыскиваются средства для реализации этой программы.
В 2001 г. представителями отдела СЖО РКК "Энергия" был проведен анализ наличных на сегодняшний день и планируемых на ближайшее будущее ресурсов на борту PC МКС. Анализ позволил уточнить приемлемые на сегодняшний день характеристики для производственной космической оранжереи и показал, что запланированное ранее энергообеспечение на оранжерею "ВИТАЦИКЛ" не может быть выделено в полном объеме в ближайшем будущем. В связи с этим в 2002 г. в рамках финансируемого МНТЦ Проекта №2137 была поставлена задача создания прототипа производственной салатной космической оранжереи "Фитоконвейер" с приемлемыми на сегодня более жесткими характеристиками, которые приведены в таблице В2.
Для создания космической оранжереи "Фитоконвейер" была проведена работа по
оптимизации технологических параметров СКС, таких, как длительности рабочих режимов и характерные размеры КМ. Результаты вошли в гл. 3 диссертационной работы.
Таблица В2 Проектные характеристики экспериментального образца космической оранжереи
"Фитоконвейер" для Российского сегмента МКС
Таким образом, целью данной работы являлась разработка метода и аппаратуры корневого снабжения растений для производственных салатных оранжерей системы жизнеобеспечения экипажей космических летательных аппаратов.
Для достижения этой цели были решены следующие основные задачи.
Разработана и апробирована система корневого снабжения зеленных растений с реверсивной периодической водоподачей, способная работать как в условиях невесомости, так и в наземных условиях.
Разработана методика расчёта параметров рабочего режима СКС для работы с блоком корневых модулей конвейерной производственной космической оранжереи.
Разработана компьютерная программа для расчёта статического распределения водного потенциала в цилиндрических корневых модулях космической оранжереи с капиллярно-пористым почвозаменителем, а также для расчёта переходного процесса влагосодержания в режиме откачки воды из корневого модуля, применительно к условиям невесомости и к наземным условиям.
Разработана методика расчёта оптимальных конструктивных параметров корневого модуля космической оранжереи, как для наземных условий, так и для условий невесомости.
5. Теоретически и экспериментально обоснованы рекомендации к системе корневого снабжения производственной салатной космической оранжереи.
В данной работе изложены результаты исследований, проведенных в Государственном научном центре РФ - Институте медико-биологических проблем РАН (до 2001 г. именовавшегося ГНЦ РФ - ИМБП) за период с 1994 по 2003 гт под руководством д.т.н. Ю.А. Берковича. Часть работ была проведена при финансовой поддержке за счёт грантов: с 1995 по 1997 гт. в рамках контракта Мир-НАСА NAS -15-10110, ас 2002 г. в рамках проекта №2137 в Международном научно-техническом центре. Автор выражает благодарность организациям, предоставившим гранты. Методы исследования
В процессе работы были использованы как расчетные методы, например, численные методы решения дифференциальных уравнений в частных производных, так и экспериментальные исследования. С помощью численных методов были получены частные решения дифференциального уравнения влагопереноса в ненасыщенной пористой среде с учетом влияния силы тяжести. Получены зависимости, описывающие распределение ВП и водосодержания по объему цилиндрического КМ, а также длительность переходного процесса откачки воды под постоянным разрежением в зависимости от характерных размеров КМ. Полученные модели позволили оптимизировать выбор характерных размеров КМ и параметров рабочих режимов СКС. Статистическая обработка экспериментальных результатов и графические построения проводились с использованием персонального компьютера в программах Excel, QuattroPro, MatchCad, MathLab. Метод вегетационных опытов позволил провести идентификацию моделей по результатам экспериментов и экспериментально обосновать единые требования к конструкции КМ и к режимам полива и аэрации корневой системы как для наземных условий, так и невесомости. Научная новизна работы
Способ и устройство для корневого питания растений с периодической реверсивной водоподачей через запорную мебрану для производственной космической оранжереи;
Методика наземного исследования и экспериментальные данные об оптимальном диапазоне водных потенциалов в корнеобитаемой зоне растений в космической оранжерее;
Экспериментальная оценка гидрофизических характеристик волокнистого ионообменного почвозаменителя БИОНА-ВЗ и их изменений в процессе длительного использования для выращивания растений;
Методика расчёта конструктивных параметров цилиндрического КМ производственной оранжереи;
Методика расчёта параметров рабочего режима системы корневого снабжения с периодической реверсивной водоподачей в КМ конвейерной космической оранжереи.
Практическая значимость работы заключается в следующем:
разработаны и практически реализованы новый метод и аппаратура для системы корневого снабжения с периодической раверсивной водоподачей;
разработана система корневого снабжения для наземного образца конвейерной салатной космической оранжереи "Фитоконвейер";
разработаны и внедрены в практику методики расчета конструктивных параметров цилиндрического корневого модуля производственной оранжереи и рабочего режима системы корневого снабжения с периодической реверсивной водоподачей в корневые модули конвейерной производственной космической оранжерее.
На защиту выносятся следующие основные положения:
способ и устройство для корневого питания растений с периодической реверсивной водоподачей через запорную мембрану для салатной космической оранжереи;
система корневого снабжения для растений в конвейерной салатной космической оранжерее;
методика расчета рабочего режима системы корневого снабжения с периодической реверсивной водоподачей в корневые модули конвейерной салатной космической оранжереи;
методика расчета конструктивных параметров цилиндрического корневого модуля салатной космической оранжереи.
Апробация работы.
Основные результаты работы докладывались на следующих конференциях и научных форумах:
а 31, 32, 34 COSPAR scientific assembly (Birmingam, England, 1996; Nagoya, Japan, 1998, Houston, USA, 2002);
10-th Meeting of American society for gravitational and space biology (USA, Washington, 1994);
III Международное рабочее совещание по биомедицинским исследованиям в космосе "Варна-95" (Варна, Болгария, 1995)
a 2-я Российско-Американкая конференция по программе "Мир-НАСА"(г.Королёв, 1996);
3-й Российско-Американский симпозиум по программе "Мир-НАСА"(Хантсвилл, США, 1997);
6-th European symposium on space environmental control systems (Noordwijk, The Netherlands, 1997);
13-th Meeting of American society for gravitational and space biology (USA, Washington, USA, 1997);
a 2-й, 3-й, 4-й Международный аэрокосмический конгресс (Москва, 1997,2000, 2003);
XI Конференция по космической биологии и авиакосмической медицине (Москва,
1998);
a 3-d International conference "Life support and Biosphere science" (Orlando, USA, 1998); a 8, 10, 12-я Всероссийская школа "Экология и почвы" (Пущино, 1998,2001,2003);
Всероссийская конференция «Организм и окружающая среда: жизнеобеспечение и
защита человека в окружающих условиях» (Москва, 2000,2003);
a 30-th International Conference on Environmental Systems, (Toulouse, France, 2000);
51-st International Astronautical Congress, (Rio de Janeiro, Brazil, 2000).
Материалы диссертационной работы опубликованы в 18 статьях и доложены в 21 докладе на научно-технических конференциях. Новизна результатов защищена Российским патентом и двумя авторскими свидетельствами СССР.
Диссертация изложена на 128 страницах, включая 15 таблиц, и 30 рисунков, и состоит из введения 3-х глав, заключения и списка цитированной литературы.
