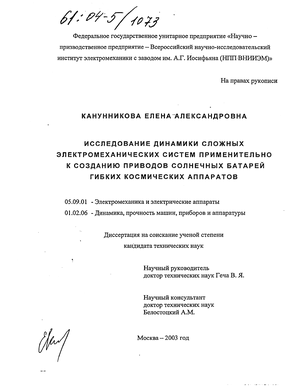

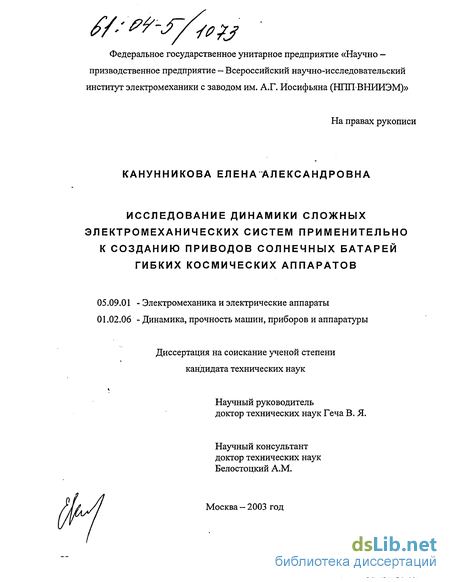

Канунникова Елена Александровна. Исследование динамики сложных электромеханических систем применительно к созданию приводов солнечных батарей гибких космических аппаратов : Дис. ... канд. техн. наук : 05.09.01, 01.02.06 Москва, 2003 180 с. РГБ ОД, 61:04-5/1073

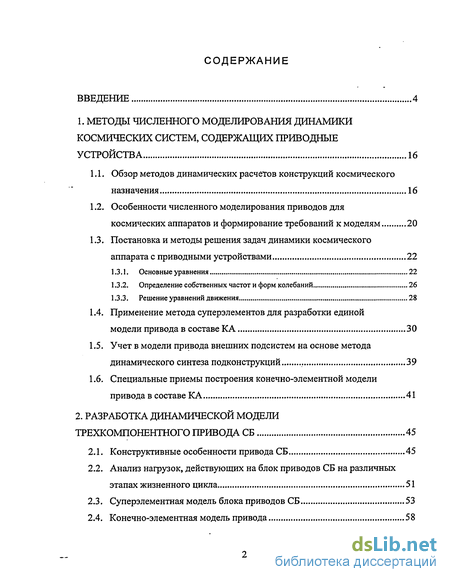

Содержание к диссертации

Введение

1. Методы численного моделирования динамики космических систем, содержащих приводные устройства 16

1.1. Обзор методов динамических расчетов конструкций космического назначения 16

1.2. Особенности численного моделирования приводов для космических аппаратов и формирование требований к моделям 20

1.3. Постановка и методы решения задач динамики космического аппарата с приводными устройствами 22

1.3.1. Основные уравнения 22

1.3.2. Определение собственных частот и форм колебаний 26

1.3.3. Решение уравнений движения 28

1.4. Применение метода суперэлементов для разработки единой модели привода в составе КА 30

1.5. Учет в модели привода внешних подсистем на основе метода динамического синтеза подконструкций 39

1.6. Специальные приемы построения конечно-элементной модели привода в составе КА 41

2. Разработка динамической модели трехкомпонентного привода СБ 45

2.1. Конструктивные особенности привода СБ 45

2.2. Анализ нагрузок, действующих на блок приводов СБ на различных этапах жизненного цикла 51

2.3. Суперэлементная модель блока приводов СБ 53

2.4. Конечно-элементная модель привода 58

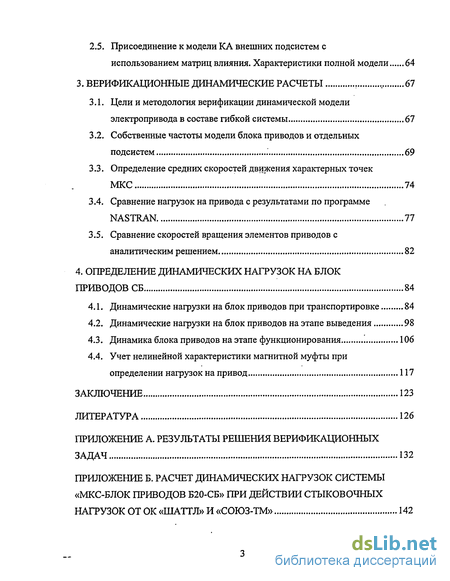

2.5. Присоединение к модели КА внешних подсистем с использованием матриц влияния. Характеристики полной модели 64

3. Верификационные динамические расчеты 67

3.1. Цели и методология верификации динамической модели электропривода в составе гибкой системы 67

3.2. Собственные частоты модели блока приводов и отдельных подсистем 69

3.3. Определение средних скоростей движения характерных точек МКС 74

3.4. Сравнение нагрузок на привода с результатами по программе NASTRAN 77

3.5. Сравнение скоростей вращения элементов приводов с аналитическим решением 82

4. Определение динамических нагрузок на блок приводов СБ 84

4.1. Динамические нагрузки на блок приводов при транспортировке 84

4.2. Динамические нагрузки на блок приводов на этапе выведения 98

4.3. Динамика блока приводов на этапе функционирования '. 106

4.4. Учет нелинейной характеристики магнитной муфты при определении нагрузок на привод 117

Заключение 123

Литература 126

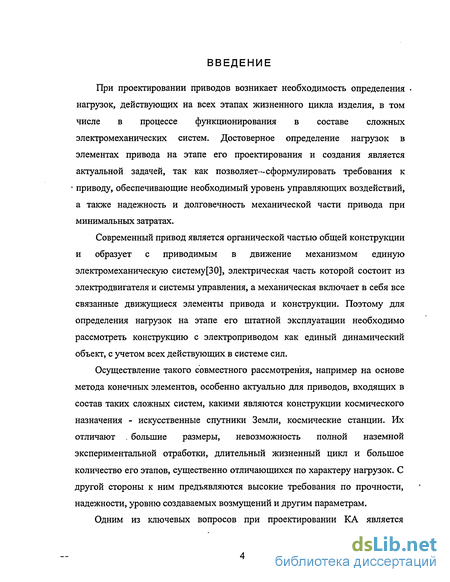

Введение к работе

При проектировании приводов возникает необходимость определения нагрузок, действующих на всех этапах жизненного цикла изделия, в том числе в процессе функционирования в составе сложных электромеханических систем. Достоверное определение нагрузок в элементах привода на этапе его проектирования и создания является актуальной задачей, так как позволяет—сформулировать требования к - приводу, обеспечивающие необходимый уровень управляющих воздействий, а также надежность и долговечность механической части привода при минимальных затратах.

Современный привод является органической частью общей конструкции и образует с приводимым в движение механизмом единую электромеханическую систему[30], электрическая часть которой состоит из электродвигателя и системы управления, а механическая включает в себя все связанные движущиеся элементы привода и конструкции. Поэтому для определения нагрузок на этапе его штатной эксплуатации необходимо рассмотреть конструкцию с электроприводом как единый динамический объект, с учетом всех действующих в системе сил.

Осуществление такого совместного рассмотрения, например на основе метода конечных элементов, особенно актуально для приводов, входящих в состав таких сложных систем, какими являются конструкции космического назначения - искусственные спутники Земли, космические станции. Их отличают . большие размеры, невозможность полной наземной экспериментальной отработки, длительный жизненный цикл и большое количество его этапов, существенно отличающихся по характеру нагрузок. С другой стороны к ним предъявляются высокие требования по прочности, надежности, уровню создаваемых возмущений и другим параметрам.

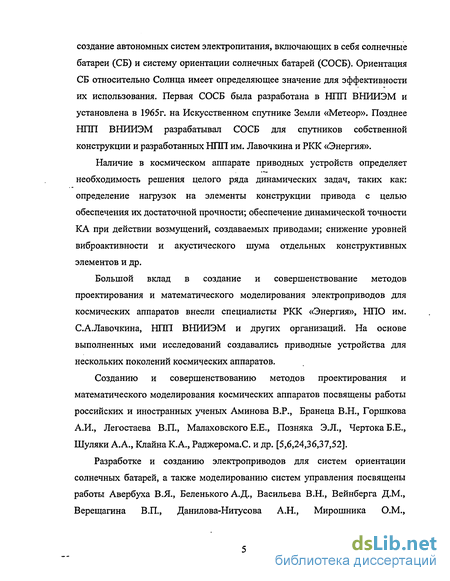

Одним из ключевых вопросов при проектировании КА является

создание автономных систем электропитания, включающих в себя солнечные батареи (СБ) и систему ориентации солнечных батарей (СОСБ). Ориентация СБ относительно Солнца имеет определяющее значение для эффективности их использования. Первая СОСБ была разработана в НЛП ВНИИЭМ и установлена в 1965г. на Искусственном спутнике Земли «Метеор». Позднее НПП ВНИИЭМ разрабатывал СОСБ для спутников собственной конструкции и разработанных НПП им. Лавочкина и РКК «Энергия».

Наличие в космическом аппарате приводных устройств определяет необходимость решения целого ряда динамических задач, таких как: определение нагрузок на элементы конструкции привода с целью обеспечения их достаточной прочности; обеспечение динамической точности КА при действии возмущений, создаваемых приводами; снижение уровней виброактивности и акустического шума отдельных конструктивных элементов и др.

Большой вклад в создание и совершенствование методов проектирования и математического моделирования электроприводов для космических аппаратов внесли специалисты РКК «Энергия», НПО им. С.А.Лавочкина, НПП ВНИИЭМ и других организаций. На основе выполненных ими исследований создавались приводные устройства для нескольких поколений космических аппаратов.

Созданию и совершенствованию методов проектирования и математического моделирования космических аппаратов посвящены работы российских и иностранных ученых Аминова В.Р., Бранеца В.Н., Горшкова А.И., Легостаева В.П., Малаховского Б.Е., Позняка Э.Л., Чертока Б.Е., Шуляки А.А., Клайна К.А., Раджерома.С. и др. [5,6,24,36,37,52].

Разработке и созданию электроприводов для систем ориентации солнечных батарей, а также моделированию систем управления посвящены работы Авербуха В.Я., Беленького А.Д., Васильева В.Н., Вейнберга Д.М., Верещагина В.П., Данилова-Нитусова А.Н., Мирошника О.М.,

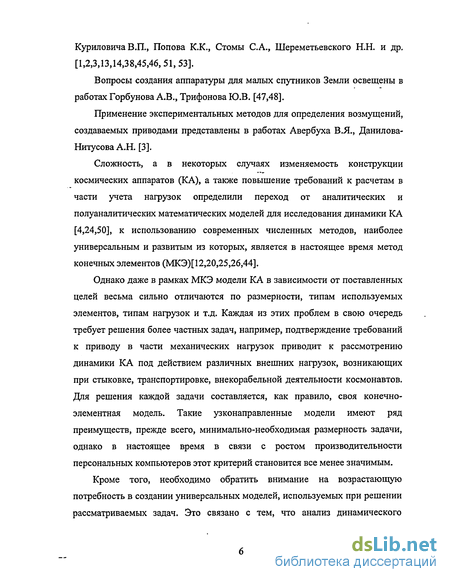

Куриловича В.П., Попова К.К., Стомы С.А., Шереметьевского Н.Н. и др. [1,2,3,13,14,38,45,46,51,53].

Вопросы создания аппаратуры для малых спутников Земли освещены в работах Горбунова А.В., Трифонова Ю.В. [47,48].

Применение экспериментальных методов для определения возмущений, создаваемых приводами представлены в работах Авербуха В.Я., Данилова-НитусоваА.Н. [3].

Сложность, а в некоторых случаях изменяемость конструкции космических аппаратов (КА), а также повышение требований к расчетам в части учета нагрузок определили переход от аналитических и полуаналитических математических моделей для исследования динамики КА [4,24,50], к использованию современных численных методов, наиболее универсальным и развитым из которых, является в настоящее время метод конечных элементов (МКЭ)[ 12,20,25,26,44].

Однако даже в рамках МКЭ модели КА в зависимости от поставленных целей весьма сильно отличаются по размерности, типам используемых элементов, типам нагрузок и т.д. Каждая из этих проблем в свою очередь требует решения более частных задач, например, подтверждение требований к приводу в части механических нагрузок приводит к рассмотрению динамики КА под действием различных внешних нагрузок, возникающих при стыковке, транспортировке, внекорабельной деятельности космонавтов. Для решения каждой задачи составляется, как правило, своя конечно-элементная модель. Такие узконаправленные модели имеют ряд преимуществ, прежде всего, минимально-необходимая размерность задачи, однако в настоящее время в связи с ростом производительности персональных компьютеров этот критерий становится все менее значимым.

Кроме того, необходимо обратить внимание на возрастающую потребность в создании универсальных моделей, используемых при решении рассматриваемых задач. Это связано с тем, что анализ динамического

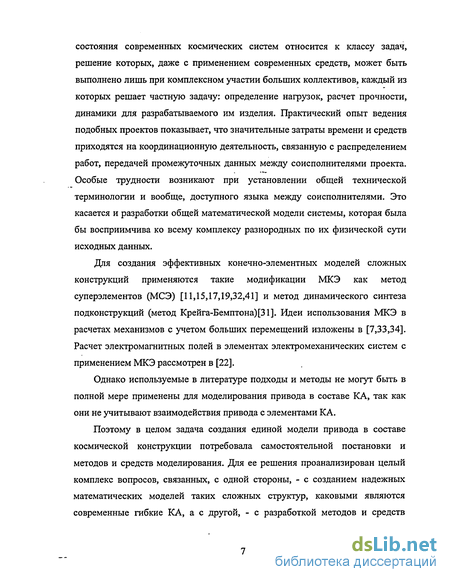

состояния современных космических систем относится к классу задач, решение которых, даже с применением современных средств, может быть выполнено лишь при комплексном участии больших коллективов, каждый из которых решает частную задачу: определение нагрузок, расчет прочности, динамики для разрабатываемого им изделия. Практический опыт ведения подобных проектов показывает, что значительные затраты времени и средств приходятся на координационную деятельность, связанную с распределением работ, передачей промежуточных данных между соисполнителями проекта. Особые трудности возникают при установлении общей технической терминологии и вообще, доступного языка между соисполнителями. Это касается и разработки общей математической модели системы, которая была бы восприимчива ко всему комплексу разнородных по их физической сути исходных данных.

Для создания эффективных конечно-элементных моделей сложных конструкций применяются такие модификации МКЭ как метод суперэлементов (МСЭ) [11,15,17,19,32,41] и метод динамического синтеза подконструкций (метод Крейга-Бемптона)[31]. Идеи использования МКЭ в расчетах механизмов с учетом больших перемещений изложены в [7,33,34]. Расчет электромагнитных полей в элементах электромеханических систем с применением МКЭ рассмотрен в [22].

Однако используемые в литературе подходы и методы не могут быть в полной мере применены для моделирования привода в составе КА, так как они не учитывают взаимодействия привода с элементами КА.

Поэтому в целом задача создания единой модели привода в составе космической конструкции потребовала самостоятельной постановки и методов и средств моделирования. Для ее решения проанализирован целый комплекс вопросов, связанных, с одной стороны, - с созданием надежных математических моделей таких сложных структур, каковыми являются современные гибкие КА, а с другой, - с разработкой методов и средств

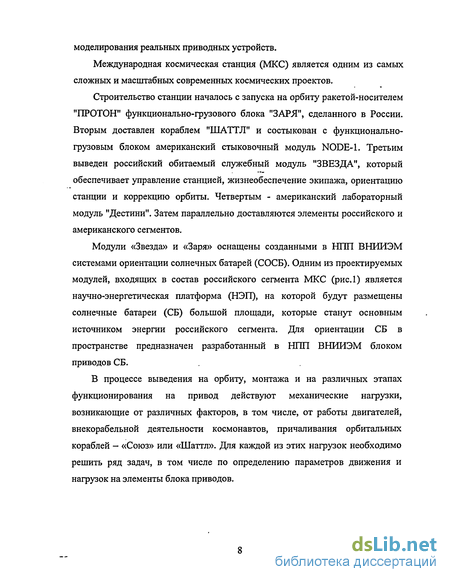

моделирования реальных приводных устройств.

Международная космическая станция (МКС) является одним из самых сложных и масштабных современных космических проектов.

Строительство станции началось с запуска на орбиту ракетой-носителем "ПРОТОН" функционально-грузового блока "ЗАРЯ", сделанного в России. Вторым доставлен кораблем "ШАТТЛ" и состыкован с функционально-грузовым блоком американский стыковочный модуль NODE-1. Третьим выведен российский обитаемый служебный модуль "ЗВЕЗДА", который обеспечивает управление станцией, жизнеобеспечение экипажа, ориентацию станции и коррекцию орбиты. Четвертым - американский лабораторный модуль "Дестини". Затем параллельно доставляются элементы российского и американского сегментов.

Модули «Звезда» и «Заря» оснащены созданными в НПП ВНИИЭМ системами ориентации солнечных батарей (СОСБ). Одним из проектируемых модулей, входящих в состав российского сегмента МКС (рис.1) является научно-энергетическая платформа (НЭП), на которой будут размещены солнечные батареи (СБ) большой площади, которые станут основным источником энергии российского сегмента. Для ориентации СБ в пространстве предназначен разработанный в НПП ВНИИЭМ блоком приводов СБ.

В процессе выведения на орбиту, монтажа и на различных этапах функционирования на привод действуют механические нагрузки, возникающие от различных факторов, в том числе, от работы двигателей, внекорабельной деятельности космонавтов, причаливания орбитальных кораблей - «Союз» или «Шаттл». Для каждой из этих нагрузок необходимо решить ряд задач, в том числе по определению параметров движения и нагрузок на элементы блока приводов.

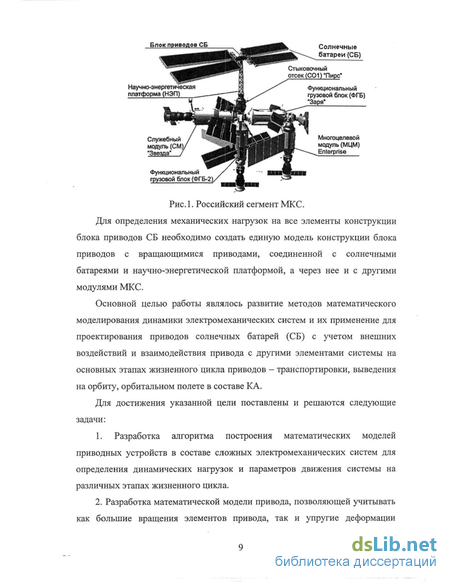

Для определения механических нагрузок на все элементы конструкции блока приводов СБ необходимо создать единую модель конструкции блока приводов с вращающимися приводами, соединенной с солнечными батареями и научно-энергетической платформой, а через нее и с другими модулями МКС.

Основной целью работы являлось развитие методов математического моделирования динамики электромеханических систем и их применение для проектирования приводов солнечных батарей (СБ) с учетом внешних воздействий и взаимодействия привода с другими элементами системы на основных этапах жизненного цикла приводов - транспортировки, выведения на орбиту, орбитальном полете в составе КА.

Для достижения указанной цели поставлены и решаются следующие задачи:

1. Разработка алгоритма построения математических моделей
приводных устройств в составе сложных электромеханических систем для
определения динамических нагрузок и параметров движения системы на
различных этапах жизненного цикла.

2. Разработка математической модели привода, позволяющей учитывать
как большие вращения элементов привода, так и упругие деформации

конструкции при проведении динамических расчетов.

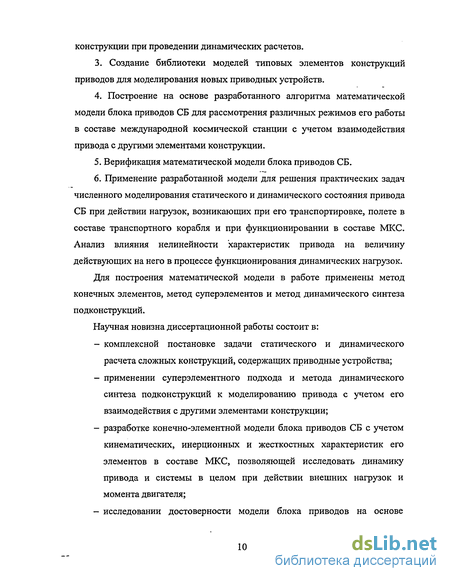

  1. Создание библиотеки моделей типовых элементов конструкций приводов для моделирования новых приводных устройств.

  2. Построение на основе разработанного алгоритма математической модели блока приводов СБ для рассмотрения различных режимов его работы в составе международной космической станции с учетом взаимодействия привода с другими элементами конструкции.

  1. Верификация математической модели блока приводов СБ.

  2. Применение разработанной модели для решения практических задач численного моделирования статического и динамического состояния привода СБ при действии нагрузок, возникающих при его транспортировке, полете в составе транспортного корабля и при функционировании в составе МКС. Анализ влияния нелинейности характеристик привода на величину действующих на него в процессе функционирования динамических нагрузок.

Для построения математической модели в работе применены метод конечных элементов, метод суперэлементов и метод динамического синтеза подконструкций.

Научная новизна диссертационной работы состоит в:

комплексной постановке задачи статического и динамического расчета сложных конструкций, содержащих приводные устройства;

применении суперэлементного подхода и метода динамического синтеза подконструкций к моделированию привода с учетом его взаимодействия с другими элементами конструкции;

разработке конечно-элементной модели блока приводов СБ с учетом кинематических, инерционных и жесткостных характеристик его элементов в составе МКС, позволяющей исследовать динамику привода и системы в целом при действии внешних нагрузок и момента двигателя;

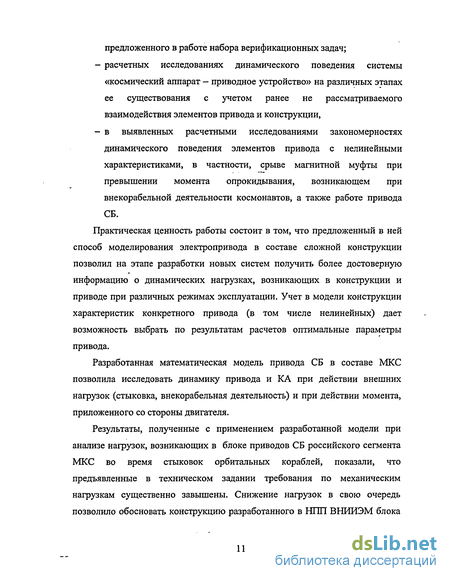

исследовании достоверности модели блока приводов на основе

предложенного в работе набора верификационных задач;

расчетных исследованиях динамического поведения системы «космический аппарат — приводное устройство» на различных этапах ее существования с учетом ранее не рассматриваемого взаимодействия элементов привода и конструкции,

в выявленных расчетными исследованиями закономерностях динамического поведения элементов привода с нелинейными характеристиками, в частности, срыве магнитной муфты при превышении момента опрокидывания, возникающем при внекорабельной деятельности космонавтов, а также работе привода СБ.

Практическая ценность работы состоит в том, что предложенный в ней способ моделирования электропривода в составе сложной конструкции позволил на этапе разработки новых систем получить более достоверную информацию о динамических нагрузках, возникающих в конструкции и приводе при различных режимах эксплуатации. Учет в модели конструкции характеристик конкретного привода (в том числе нелинейных) дает возможность выбрать по результатам расчетов оптимальные параметры привода.

Разработанная математическая модель привода СБ в составе МКС позволила исследовать динамику привода и КА при действии внешних нагрузок (стыковка, внекорабельная деятельность) и при действии момента, приложенного со стороны двигателя.

Результаты, полученные с применением разработанной модели при анализе нагрузок, возникающих в блоке приводов СБ российского сегмента МКС во время стыковок орбитальных кораблей, показали, что предъявленные в техническом задании требования по механическим нагрузкам существенно завышены. Снижение нагрузок в свою очередь позволило обосновать конструкцию разработанного в НПП ВНИИЭМ блока

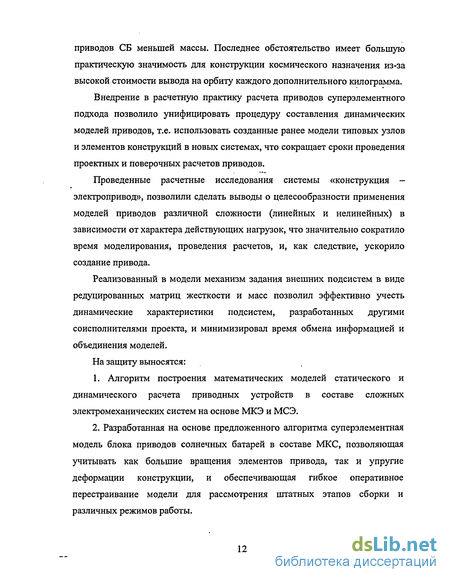

приводов СБ меньшей массы. Последнее обстоятельство имеет большую практическую значимость для конструкции космического назначения из-за высокой стоимости вывода на орбиту каждого дополнительного килограмма.

Внедрение в расчетную практику расчета приводов суперэлементного подхода позволило унифицировать процедуру составления динамических моделей приводов, т.е. использовать созданные ранее модели типовых узлов и элементов конструкций в новых системах, что сокращает сроки проведения проектных и поверочных расчетов приводов.

Проведенные расчетные исследования системы «конструкция — электропривод», позволили сделать выводы о целесообразности применения моделей приводов различной сложности (линейных и нелинейных) в зависимости от характера действующих нагрузок, что значительно сократило время моделирования, проведения расчетов, и, как следствие, ускорило создание привода.

Реализованный в модели механизм задания внешних подсистем в виде редуцированных матриц жесткости и масс позволил эффективно учесть динамические характеристики подсистем, разработанных другими соисполнителями проекта, и минимизировал время обмена информацией и объединения моделей.

На защиту выносятся:

1. Алгоритм построения математических моделей статического и
динамического расчета приводных устройств в составе сложных
электромеханических систем на основе МКЭ и МСЭ.

2. Разработанная на основе предложенного алгоритма суперэлементная
модель блока приводов солнечных батарей в составе МКС, позволяющая
учитывать как большие вращения элементов привода, так и упругие
деформации конструкции, и обеспечивающая гибкое оперативное
перестраивание модели для рассмотрения штатных этапов сборки и
различных режимов работы.

  1. Учет в модели блока приводов СБ динамических свойств внешних подсистем на основе метода динамического синтеза подконструкций (метод Крейга-Бемптона).

  2. Библиотека моделей типовых элементов блока приводов (рамы и корпуса приводов, кабельный барабан, противосолнечные экраны, блоки электроники) для использования при моделировании других конструкций приводов.

5. Алгоритм обоснования достоверности модели блока приводов и набор
верификационных примеров.

6. Результаты выполненных с помощью разработанной модели
расчетных исследований параметров движения и нагрузок в элементах блока
приводов на различных этапах жизненного цикла, в том числе с учетом
нелинейности характеристик привода, позволяющие определить реальный
характер и величину действующих на привод динамических нагрузок.
Рекомендации по выбору параметров конструкции.

Предложенный в диссертации подход к моделированию привода в составе сложной системы применен в H1U1 ВНИИЭМ при проектировании блока приводов солнечных батарей Российского сегмента МКС (блоки Б36, Б20, Б56). Применение разработанной модели блока приводов СБ для определения динамических нагрузок позволило сформулировать требования к приводам и обосновать предложенную в НПП ВНИИЭМ конструкцию блока.

Разработанная модель привода СБ в составе Российского сегмента МКС применена в РКК «Энергия» для определения сил и моментов, действующих на научно-энергетическую платформу и солнечные батареи.

По материалам диссертации опубликовано 5 печатных работ.

Работа состоит из введения, 4 глав, основных выводов, списка литературы и приложений.

В главе 1 приведен обзор методов динамических расчетов приводов в

составе конструкций космического назначения. Сформулированы требования к математической модели сложной механической системы и рассмотрены численные методы моделирования динамики космических аппаратов. Приведены основные уравнения движения КА в конечно-элементной формулировке и описание алгоритмов динамического расчета пространственных систем, характерных для анализа КА. Изложены принципы суперэлементного подхода к составлению конечно-элементных моделей. Рассмотрены вопросы присоединения к динамической модели отдельных подсистем методом сочленения подконструкций.

В главе 2 дано описание конструкции блока приводов СБ, проанализированы его механические характеристики и возможные типы нагрузок. Представлено описание разработанной динамической модели блока приводов в составе сложной пространственной системы на примере привода солнечных батарей научно-энергетической платформы российского сегмента МКС. В модели учтены реальные особенности взаимодействия привода с другими частями конструкции.

В главе 3 приведены результаты верификационных динамических расчетов, позволяющие оценить достоверность составленной модели блока приводов СБ. В рамках верификации анализировались собственные частоты модели КА с приводом, средние скорости движения характерных точек МКС, нагрузки на привода, скорости вращения элементов приводов. Проведенные тестовые расчеты на различных вариантах модели блока приводов и сравнение полученных результатов с аналитическими решениями демонстрируют важные этапы создания математической модели и подтверждают правильность ее формирования и программной реализации.

В главе 4 представлены результаты исследования динамики привода на различных этапах жизненного цикла: при транспортировке, выведении и на этапе функционирования. Рассмотрена расчетно-экспериментальная модель системы амортизации для транспортировки блока в контейнере. Приведены

результаты расчетов динамического состояния КА на этапе функционирования при действии сил, возникающих при стыковках космических кораблей.

С помощью разработанной модели был выполнен ряд расчетов на реальные нагрузки, действующие на блок приводов СБ. В работе рассмотрены следующие случаи:

транспортировка блока приводов наземным транспортом;

выведение блока приводов на орбиту в составе орбитального корабля;

стыковка орбитальных кораблей к МКС;

непреднамеренное столкновение космонавтов с навесным оборудованием в процессе внекорабельной деятельности.

В заключении диссертационной работы сформулированы основные результаты и выводы. Намечены направления дальнейших исследований.

В приложениях приведены подробные результаты решения верификационных задач и расчетов динамических нагрузок на блок приводов при стыковках орбитальных кораблей.

Основные результаты разработок и исследований, выполненных автором в рамках настоящей диссертационной работы, доложены на научно-техническом семинаре «Парашютные системы. Теория, конструкция, эксперимент», 1996; на. XVIII Международной конференции "Математическое моделирование в механике деформируемых тел. Методы конечных элементов и граничных элементов. BEM/FEM-2000", С.-Петербург, 2000 г.; на Международном форуме по проблемам науки, техники и технологии, Москва, 2001.

Автор выражает искреннюю благодарность Гече В.Я., Горшкову А.И. и Белостоцкому A.M. за постоянное внимание и помощь в работе.

Особенности численного моделирования приводов для космических аппаратов и формирование требований к моделям

Моделирование структуры привода в составе конструкций космического назначения задача далеко не тривиальная как в плане постановки, так и в вычислительном плане. Отметим основные особенности рассматриваемого класса задач. 1. Космический аппарат (КА) с приводными устройствами представляет -свободную в пространстве систему, содержащую частично незакрепленные (в направлении вращения) подсистемы, что приводит к появлению нулевых собственных частот и требует специальных вычислительных подходов (см. п. 1.5). 2.. Объект моделирования, например, рассматриваемый в работе блок приводов СБ, являясь сам достаточно сложной конструкцией, входит наряду с другими изделиями в состав общей системы (МКС). Для рассмотрения нагрузок возникающих на этапе функционирования в рассматриваемой конструкции необходимо учитывать связи с остальными конструкциями-подсистемами и их динамические характеристики. 3. Наличие редукторных механизмов в блоках приводов является существенной особенностью с точки зрения их моделирования, так как вследствие большого передаточного отношения двигатель редуктора может совершать сотни оборотов при повороте выходного вала на несколько градусов, а приведенный к выходному валу момент инерции ротора двигателя сопоставим с моментом инерции приводимой в движение части системы. В рамках работ по созданию динамической модели блока приводов СБ российского сегмента МКС были сформулированы требования к моделям приводов космического назначения, которые могут быть использованы при формировании математических моделей космических станций, спутников и других сложных технических систем: 1. Полнота модели, т.е. возможность максимального учета конструкционных и эксплуатационных особенностей приводов и элементов конструкций; 2. Учет всего многообразия внешних воздействий (в виде расчетных или экспериментальных данных), и их анализ с единых позиций, позволяющий решать задачу создания оптимального привода для данной системы; 3. Многофункциональность модели - применимость для решения различных задач, таких как: - определение нагрузок на привод, - расчет напряженно-деформированного состояния элементов конструкции, - вычисление частот и форм колебаний, - определение параметров движения элементов привода при внешних нагрузках и при приложении момента двигателя. 4. Учет присоединенных внешних подсистем, которые не являются непосредственной частью рассматриваемой конструкции, но оказывают влияние на динамическое поведение системы; 5. Обеспечение информационного единства моделей, т.е. соответствия информационных потоков исходных данных и результатов расчета, которыми обмениваются различные соисполнители проекта; 6. Унификация и преемственность модели — возможность использования моделей типовых узлов, как для моделирования различных конфигураций системы, например, этапов сборки, так и для разработки моделей новых систем. Анализ изложенных требований показывает, что для построения математической модели сложной механической системы целесообразно: 1. Использовать метод конечных элементов для моделирования как наиболее развитый и распространенный метод комплексного анализа механических конструкций. 2. Применить суперэлементный подход к моделированию для унификации создаваемых моделей на основе блочного построения, их гибкой перестройки, создания библиотеки типовых блоков конструкций; 3. Использовать эффективное вычислительное ядро, позволяющее с высокой степенью точности и максимальным быстродействием решать динамические задачи (определение собственных частот, установившихся и неустановившихся колебаний) большой размерности. Для решения рассматриваемых задач динамического расчета сложных механических конструкций в настоящей работе применялся отечественный конечно-элементный комплекс программ СТАДИО, модифицированный для решения рассматриваемых задач динамики конструкций космического назначения, включающих электропривода. Подробное описание его возможностей приведено в [15]. В настоящей главе отмечены лишь те возможности и способы численной реализации МКЭ, которые необходимы для общего инженерного понимания особенностей моделирования рассматриваемых систем.

Анализ нагрузок, действующих на блок приводов СБ на различных этапах жизненного цикла

Рассматриваемый в работе блок приводов предназначен для системы ориентации солнечных батарей, создаваемого российского сегмента МКС. Солнечные батареи в виде двух одинаковых крыльев будут расположены на НЭП. Масса каждого крыла СБ составит 8т моменты инерции: относительно оси бокового привода - 31т м , относительно оси корневого привода 200т м , что значительно выше массовых характеристик все ранее созданных СБ. На ферме-балке каждого крыла возможна установка от одной до четырех панелей СБ. Система ориентации солнечных батарей [14], реализованная в виде двухстепенного привода, осуществляет наведение СБ на Солнце, непрерывное слежение за ним, а также установку СБ в стандартные положения при специальных операциях на МКС.

Создание блока приводов, способного эффективно управлять движением СБ, учитывая, что моменты инерции СБ для НЭП в десятки раз больше, чем у СБ станции «Мир», имеющего срок службы 15 лет и выдерживающего значительные силы и моменты, действующие на привод во время динамических операций на МКС, потребовало от разработчиков применения новых конструктивных решений и подходов. С другой стороны по возможности была сохранена преемственность технических решений, оправдавших себя при эксплуатации ранее созданных СОСБ.

Разработанный в Hi ill ВНИИЭМ блок приводов СОСБ (рис.2.1) предназначен для двухосной ориентации в пространстве панелей солнечных батарей PC МКС. Вращение создают три одинаковых редукторных привода, входящие в состав блока.

Корневой привод осуществляет поворот рамы блока с установленными на ней боковыми приводами относительно НЭП, боковые привода осуществляют круговое вращение крыльев СБ относительно их продольных осей.

Ось вращения корневого привода, на котором закреплена ферма блока приводов, совпадает с продольной осью фермы НЭП, направленной вдоль радиус-вектора орбиты.

Электрическая связь между блоком приводов и МКС осуществляется с помощью кабельного барабана, расположенного соосно с корневым валом, который через платформу соединен с верхней перегородкой сборки корневого привода. Кабельный барабан позволяет осуществлять повороты основной рамы на углы ±180. Также блок приводов оснащен датчиками Солнца и блоками электроники. Модульный принцип построения блока приводов подразумевает возможность монтажа и демонтажа космонавтами на орбите отдельных блоков для их ремонта, в частности унифицированного привода и блоков электроники. Силовые же элементы конструкции, ремонт которых на орбите невозможен, должны удовлетворять условиям прочности и надежности в течение всего периода эксплуатации. Корневой привод включает в себя несущую раму с механизмом вращения, электропривод, кабельный барабан. Каждый из боковых приводов включает в себя несущую раму с механизмом вращения, электропривод, вращающийся токоподвод, противосолнечный экран. Рамы боковых приводов жестко крепятся к раме корневого привода, которая через опоры качения устанавливается на выходной вал, жестко (фланцевым соединением) связанный с фермой научно-энергетической платформы (НЭП). Основная силовая рама блока приводов представляет собой стержневую конструкцию с пластинчатыми перегородками сложной формы, которые образуют единую структуру. Стержневой скелет рамы представляет собой прямоугольный параллелепипед, составленный из балок уголкового профиля, который расчленен массивными перегородками на ряд отсеков. Введем систему координат X, Y, Z (рис.2.1). Ось Z параллельна длинной стороне параллелепипеда. Ось X параллельна длинной стороне прямоугольника в сечении параллелепипеда. Ось Y дополняет систему до правой. С торцов основной рамы по осям +Z и -Z на выходных валах боковых приводов расположены фланцы, несущие панели СБ. На фланцах с обеих сторон укреплены два солнцезащитных экрана. На отрицательном участке оси Y находится корневой фланец, посредством которого система соединена с фермой научно-энергетической платформы при орбитальном полете МКС. Соосно с корневым валом находится кабельный барабан, который через платформу соединен с верхней перегородкой сборки корневого привода. Кабельный барабан позволяет осуществлять повороты основной рамы на углы ±180 вокруг оси Y. На плоскости рамы нормальной оси +Y симметрично относительно кабельного барабана находятся две панели, несущие платформы с приборными блоками. В двух сечениях основной рамы, в которых расположены внутренние перегородки сборки, в плоскости с нормалью +Х находятся четыре кронштейна - места закрепления системы в ОК «Шаттл». При транспортировании блока приводов и при выводе на орбиту в составе ОК «Шаттл» на фланцах боковых и корневого приводов закреплены адаптеры. Блок приводов включает в себя асинхронные редукторные привода с магнитными муфтами, которые применялись при создании СОСБ для станции «Мир» и оправдали себя за время длительной эксплуатации [53]. Магнитная муфта предназначена для ограничения крутящего момента, действующего на редуктор и электродвигатель со стороны выходного вала. Она обладает такими важными свойствами, как возможность передачи вращения через герметичную мембрану и неограниченным сроком службы. Каждый из приводов (рис.2.2), входящих в состав блока, включает в себя: - редуктор быстроходный цилиндрический 3-х ступенчатый с передаточным отношением 140.38; - редуктор тихоходный цилиндрический .3-х ступенчатый с передаточным отношением 70; - магнитную муфту с двумя парами полюсов; - двигатель асинхронный; - корпус привода, жестко связанный с рамой блока приводов.

Сравнение скоростей вращения элементов приводов с аналитическим решением

Виброзащита конструкций космического назначения от механических воздействий, возникающих при их транспортировке к месту старта, является важной задачей, решаемой еще на этапе проектирования и разработки изделия. Решение этой задачи связано с выбором элементов или системы амортизации, которые должны удовлетворять целому комплексу часто весьма противоречивых требований [27]. С одной стороны система амортизации должна существенно уменьшать действующие на изделие в широком частотном диапазоне внешние силы и моменты, а с другой - обеспечивать часто достаточно жесткие требования на допустимые уровни перемещений и скоростей изделия при таких воздействиях.

В данном разделе представлены результаты исследования системы амортизации, предназначенной для защиты блока приводов СБ при его транспортировке в специальном контейнере.

В процессе транспортировки контейнер подвергается кинематическим воздействиям с заданными параметрами - частотный диапазон, уровень, спектральная плотность и др. Основное требование, предъявляемое к системе амортизации, состоит в том, чтобы амплитуды относительных перемещений и поворотов изделия внутри контейнера не превышали в заданном частотном диапазоне (до 100 Гц) уровней линейных и угловых перемещений, которые может иметь жесткий контейнер при действии на него кинематических транспортных возмущений. Другими словами, коэффициенты динамичности системы амортизации должны иметь порядок единицы во всем частотном диапазоне. Это требование предполагает создание достаточно мягкой (большие линейные и угловые перемещения) системы амортизации, обладающей одновременно существенным демпфированием. Примером такой системы служит сложная в конструктивном отношении подвеска современного автомобиля, которая представляет собой механизм, содержащий комплекс мягких пружин, специальных жидкостных или воздушных амортизаторов, буферных ограничителей и др [42,43].

Анализ применяемых в современном машиностроении амортизаторов различных типов, включая разнообразные корабельные амортизаторы (АКСС, БР), устройства на основе металлорезины [16,49], гидравлические и пневматические амортизаторы, применяемые в подвесках автомобилей [43,49] и многих других не позволил применить их для решения рассматриваемой задачи.

Была рассмотрена система амортизации основанная на использовании многожильных тросовых элементов, не имеющая, насколько известно, аналогов в отечественной практике. Высокий коэффициент внутреннего трения многожильного металлического троса позволяет обеспечивать высокое демпфирование в амортизаторах, а необходимая податливость выбирается простыми конструктивными средствами. Амортизирующий элемент (рис.4.1) представляет собой один или несколько витков многожильного троса, имеющих жесткое крепление в двух диаметрально расположенных замках А и В. Величины податливости и демпфирования такого элемента при произвольных относительных смещениях точек А и В зависят от геометрии элемента - диаметра винтовой линии, ее шага, числа витков, диаметра и типа троса, способа заделки в замках и др. Расчет параметров жесткости и демпфирования такого элемента криволинейного упруго-демпферного элемента по отдельным направлениям является весьма сложной задачей. В литературе не удалось обнаружить каких-либо данных и методик расчета указанных характеристик тросовых амортизаторов, поэтому для определения таких характеристик был использован метод экспериментальных исследований на модели. На основе полученных экспериментальных данных был произведен синтез системы амортизации для реального изделия и выполнен ее расчет при заданных воздействиях. Для определения необходимых значений параметров жесткости и демпфирования элементов амортизации изделия представим ее в виде массы М, соединенной пружиной жесткости К с основанием контейнера при действии на последнее кинематического возмущения в форме прямоугольного или полусинусоидального импульса ускорения длительностью т, а - максимальное значение ускорения в течение импульса. Ограничимся для простоты рассмотрением движения системы в направлении оси X (рис.4.1). Сделаем естественное допущение, что период Т = 2к1й) собственных колебаний системы существенно больше длительности г импульса; со = собственная частота системы. Можно показать в этом случае, что максимальная скорость V массы при воздействии на систему одиночного импульса составляет V = \a(t)dt и достигается в конце действия импульса. Максимальное о динамическое перемещение х массы составляет в соответствии с законом сохранения энергии величину x — Vlco. С другой стороны, статическое перемещение хо массы при действии весовой нагрузки Mg составляет x0=g/u)2. Если г} коэффициент динамичности системы (в соответствии с .заданными требованиями величина т] должна иметь порядок единицы, скажем, не более 2), то должно выполняться условие х/х0 rj, которое позволяет найти ограничение на величину собственной частоты (или жесткости) системы. Таким образом, находим co rjg/V или K (rjg/V) М. При характерных значениях a = \0g, т=0,01с величина максимальной скорости составляет примерно Г» 1м/с. Это позволяет установить верхнее допустимое значение для собственной частоты системы. Если принять TJ 2, то для величины со имеем со « 20 рад/с.

Чтобы получить оценку нижнего значения для частоты со, потребуем, чтобы статическое смещение х0 массы при действии весовой нагрузки не превышало некоторого задаваемого значения h, в данном случае не более 0.02 м. Тогда из соотношения х0 = g/co2 h находим, со (g/h)0 5. Для значения h= 0.02 м имеем со 22.5 рад/с. Видно, что верхнее и нижнее значение для собственной частоты системы практически совпадают, что подтверждает реальность принятых допущений. Полагая окончательно значения частот со амортизаторов подвески изделия в транспортном контейнере в пределах 20-30 рад/с (3.2 - 5 Гц), можно обеспечить требуемые статические и динамические деформации изделия при его транспортировании. Суммарная жесткость К системы амортизации (в направлении оси X) должна быть при М« 790 кг в пределах 3.2-105 - 7.1 -105 Н/м.

Учет нелинейной характеристики магнитной муфты при определении нагрузок на привод

Обобщая результаты, полученные в диссертационной работе можно сделать следующие выводы: 1. Предложен алгоритм построения математических моделей приводных устройств с учетом их взаимодействия с конструкциями космического назначения, основанный на применении многоуровневого суперэлементного варианта метода конечных элементов. Для широкого класса приводов алгоритм позволяет создать математические модели, позволяющие определять динамические нагрузки и параметры движения системы на различных этапах жизненного цикла привода. 2. С применением предложенного алгоритма впервые разработана единая суперэлементная модель блока приводов СБ в составе МКС, позволяющая учитывать как большие кинематические вращения элементов привода, так и упругие деформации элементов конструкции, гибко перестраиваемая для рассмотрения штатных этапов сборки и различных режимов работы. В модели реализован учет внешних подсистем (солнечных батарей и научно-энергетической платформы) путем задания их динамических характеристика форме матриц Крейга-Бемптона. 3. Создана библиотека моделей типовых элементов блока приводов, включающая силовые рамы, блоки электроники, защитные экраны, кабельный барабан для моделирования других КА. 4. Достоверность предложенной модели подтверждена набором верификационных примеров, в которых получено соответствие результатов расчетов нагрузок и параметров движения аналитическим или расчетным данным по другим математическим моделям. 5. С применением разработанной модели блока приводов решены практически важные задачи численного моделирования статического и динамического состояния блока приводов СБ при действии нагрузок, возникающих при транспортировке, выведении на орбиту и функционировании. При заданных воздействиях определены усилия и моменты на выходных валах приводов, необходимые для оценки их прочности и работоспособности. Полученные результаты позволили снизить требования по механическим нагрузкам на блок приводов и обосновать конструктивные параметры привода меньшей массы, что имеет большую практическую значимость для конструкции космического назначения. 6. Выполнен и подтвержден данными эксперимента анализ напряженно-деформированного состояния элементов блока приводов на этапе выведения на орбиту, позволивший дать рекомендации по усилению узлов крепления и подтвердить прочность конструкции блока на данном этапе. 7. Выбраны параметры системы амортизации, обеспечивающей виброзащиту блока приводов космической станции, при его транспортировке в специальном контейнере. 8. Исследовано динамическое состояние элементов привода (валов, муфты, редуктора) при действии нестационарных сил и моментов, характерных для стыковки к МКС орбитальных кораблей. Выявлены новые эффекты в характере нагрузок на привод в составе КА, связанные с особенностями конструкции привода, за счет совместного учета в модели больших вращений элементов приводов и упругих деформаций элементов конструкции. 9. Для ряда практических примеров в работе исследовано влияние реальной нелинейной моментной характеристики магнитной муфты на действующие на привод динамические нагрузки. Показано, что при учете нелинейности не происходит нарастания амплитуды крутящего момента в корневом приводе, имеющее место при линеаризации характеристики муфты. Установлено, что учет реальной характеристики муфты является значимым при рассмотрении воздействий, обусловленных внекорабельной деятельностью космонавтов, а также работой привода СБ. 10. Применение разработанной модели на этапе проектирования привода СБ позволило сократить время проведения расчетов и как следствие весь этап разработки привода.
