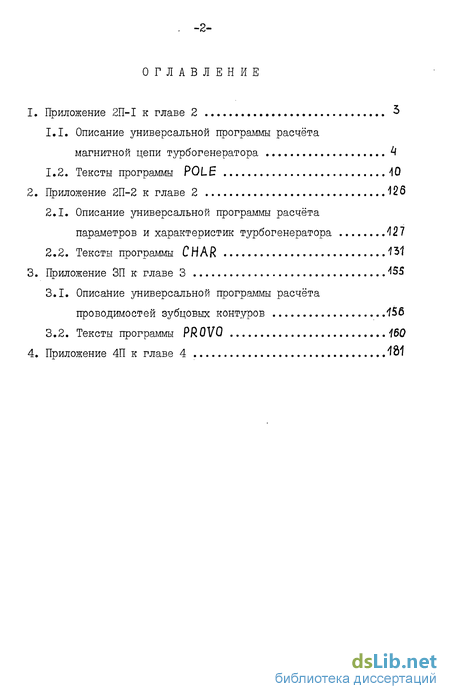

Содержание к диссертации
Введение

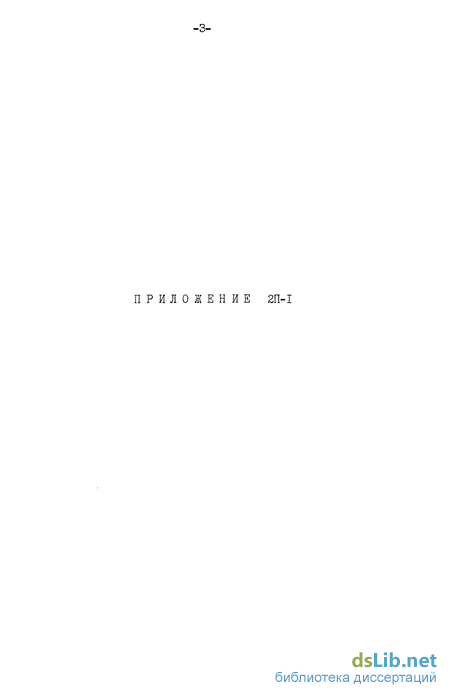

1. Приложение 2П-І к главе 2 5
1.1. Описание универсальной программы расчёта магнитной цепи турбогенератора 4
1.2. Тексты программы POLE 40
2. Приложение 2П-2 к главе 2 126
2.1. Описание универсальной программы расчёта параметров и характеристик турбогенератора 127
2.2. Тексты программы CHAR 131
3. Приложение ЗП к главе 3 ^55
3.1. Описание универсальной программы расчёта проводимостей зубцовых контуров 45б
3.2. Тексты программы PR0VQ 160
4. Приложение 4П к главе 4 181
- Описание универсальной программы расчёта магнитной цепи турбогенератора
- Описание универсальной программы расчёта параметров и характеристик турбогенератора
- Описание универсальной программы расчёта проводимостей зубцовых контуров
- Приложение 4П к главе 4

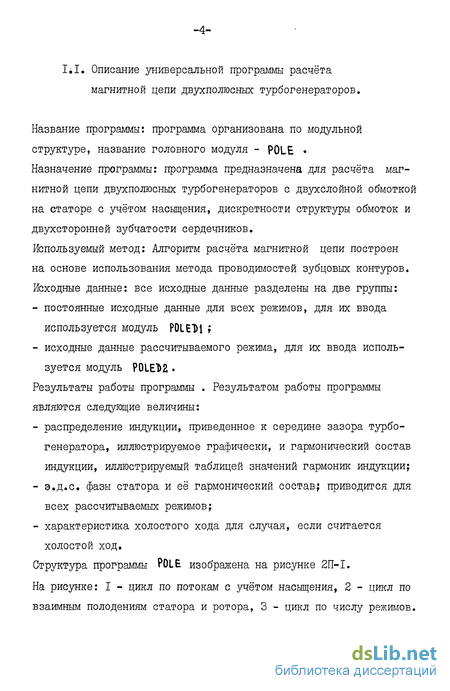

1.1. title1 Описание универсальной программы расчёта магнитной цепи турбогенератора
Название программы: программа организована по модульной структуре, название головного модуля - POLE Назначение программы: программа предназначена для расчёта магнитной цепи двухполюсных турбогенераторов с двухслойной обмоткой на статоре с учётом насыщения, дискретности структуры обмоток и двухсторонней зубчатости сердечников.
Используемый метод: Алгоритм расчёта магнитной цепи построен на основе использования метода проводимостей зубцовых контуров. Исходные данные: все исходные данные разделены на две группы:
- постоянные исходные данные для всех режимов, для их ввода используется модуль POLEDi »
- исходные данные рассчитываемого режима, для их ввода используется модуль P0LE"D2
Результаты работы программы . Результатом работы программы являются следующие величины:
- распределение индукции, приведенное к середине зазора турбогенератора, иллюстрируемое графически, и гармонический состав индукции, иллюстрируемый таблицей значений гармоник индукции;
- э.д.с. фазы статора и её гармонический состав; приводится для всех рассчитываемых режимов;
- характеристика холостого хода для случая, если считается холостой ход.

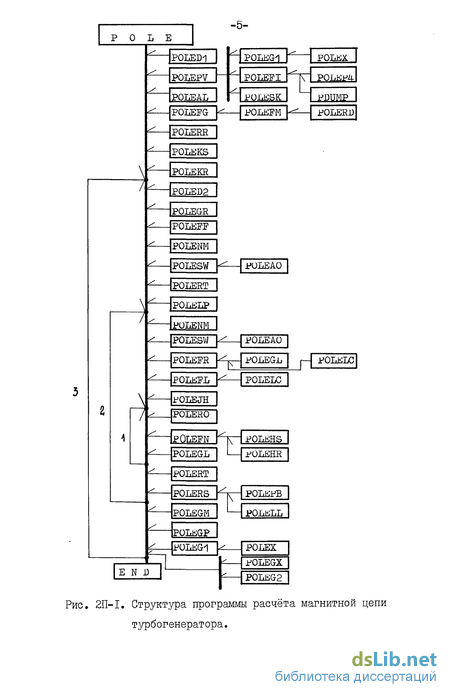

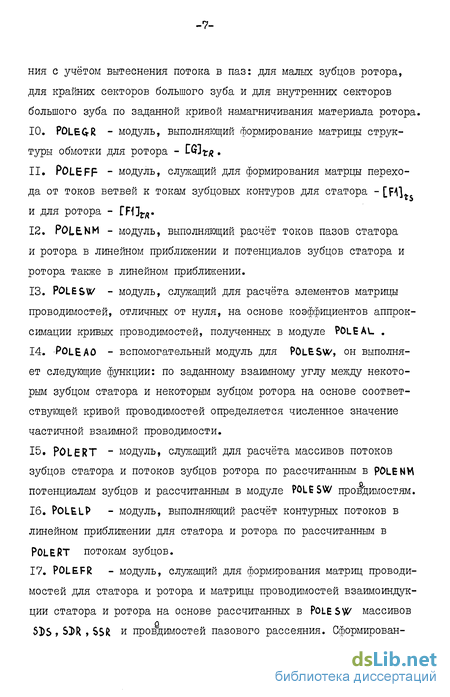

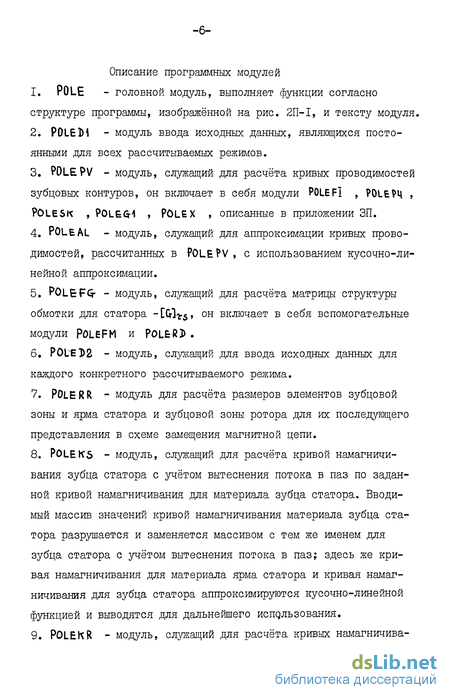

Структура программы POLE изображена на рисунке 2П-І.
На рисунке: I - цикл по потокам с учётом насыщения, 2 - цикл по взаимным полодениям статора и ротора, 3 - цикл по числу режимов.
Описание универсальной программы расчёта параметров и характеристик турбогенератора
Описание универсальной программы расчёта параметров и характеристик двухполюсных турбогенераторов. Название программы: программа организована по модульной структуре, название головного модуля -CHAR.
Назначение программы: программа предназначена для расчёта тока возбуждения, угла нагрузки, параметров и характеристик двухполюсных турбогенераторов с двухслойной обмоткой на статоре с учётом насыщения, дискретности структуры обмоток и двухсторонней зубчатости сердечников.
Используемый метод: алгоритм расчёта тока возбуждения, угла нагрузки, параметров и характеристик построен на основе использования метода проводимостей зубцовых контуров - МПЗК. Исходные данные: исходные данные разделены на две группы:
- постоянные исходные данные для всех режимов, для их ввода используется модуль CHARDС ;
- исходные данные рассчитываемого режима, для их ввода используется модуль CHAR3 v .
Результаты работы программы. Результатом работы программы являются следующие величины:
- ток возбуждения турбогенератора Ц. ;
- угол нагрузки 9 ;
- индуктивные параметры и ;
- характеристики турбогенератора.
Все исходные данные и расчетные величины и зависимости печатаются в виде таблиц и графиков. Структура программы CHAR, приведена на рисунке 2П-2І.
Описание универсальной программы расчёта проводимостей зубцовых контуров
Назначение программы: программа предназначена для расчёта взаимных проводимостей между зубцами статора и ротора турбогенератора по методу проводимостей зубцовых контуров. Используемый метод: проводимости рассчитываются по методу проводимостей зубцовых контуров МПЗК на основе расчёта магнитного поля в зазоре турбогенератора методом конечных разностей с использованием скалярных магнитных потенциалов. Исходные данные. В качестве исходных данных необходимо задавать следующие величины:
D2 »3 ? - диаметры турбогенератора согласно рис. 2П-2а; ВР ,В? , BPR ,В?Я - размеры зубцовых зон согласно рис. 2П-2а; ЇРР - число пар полюсов; NS - число зубцов на статоре; NR - число рабочих пазов на роторе; KTV- число шагов сетки на которое разбивается зубец статора по ширине (см. рис. ЗП-2), эта величина должна быть только чётной, т.к. лишь в этом случае ось зубца статора совпадает с линией сетки и возможно наиболее точное определение проводимости; KTU - число шагов сетки на которое разбивается зазор турбогенератора, см. рис. ЗП-2; ROT - точность расчёта в долях от величины потенциала возбуждённого зубца статора, значение которого в программе принято равным единице.
Структура программы PROV0 представлена на рисунке ЗП-І. Результаты работы программы. Результатами работы программы являются массивы проводимостей между зубцами статора и ротора для малого зубца ротора, крайнего сектора большого зуба и внутреннего сегмента большого зуба. Массивы распечатываются и иллюстрируются графиком.:
Приложение 4П к главе 4
В данном приложении приводятся наборы данных с использованием которых проводились расчёты и некоторые результаты расчётов, не представленные в диссертации. В таблице 4П-І сведены постоянные исходные данные (вводятся через модули POLtM и СНА Rue ) турбогенераторов, для которых проводились расчёты полей параметров и характеристик. Пояснения к таблице 4П-І: - ввиду отсутствия точных данных приняты ориентировочные значения; # - принято число пазовых делений равное 52 вместо 53 и соответственно ширина зубца ротора 3,25 см. вместо 3,12 см., смотреть параграф 4.1 диссертации; в числителе даётся число рабочих пазов, в знаменателе - число пазовых делений. В таблице 4П-2 представлены номинальные расчётные параметры турбогенераторов. Таблицы 4П-І и 4П-2 заполнены в соответствии с расчётными формулярами для турбогенераторов.
