Содержание к диссертации

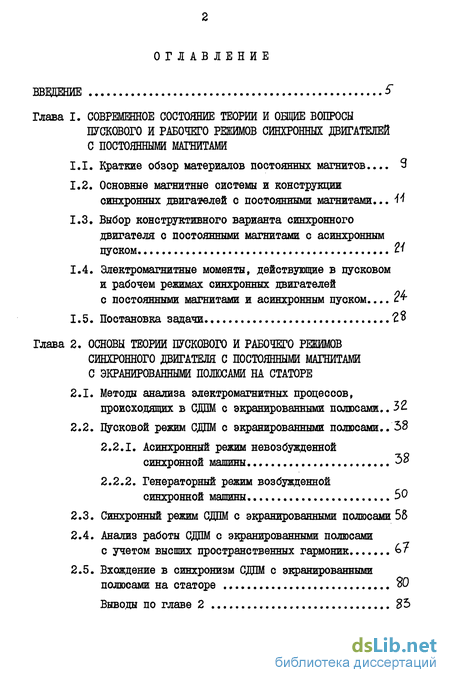

ВВЕДЕНИЕ 5
Глава I. СОВРЕМЕННОЕ СОСТОЯНИЕ ТЕОРИИ И ОБЩИЕ ВОПРОСЫ
ПУСКОВОГО И РАБОЧЕГО РЕЖИМОВ СИНХРОННЫХ ДВИГАТЕЛЕЙ С ПОСТОЯННЫМИ МАГНИТАМИ
Краткие обзор материалов постоянных магнитов.... 9
Основные магнитные системы и конструкции синхронных двигателей с постоянными магнитами... -И
Выбор конструктивного варианта синхронного двигателя с постоянными магнитами с асинхронным пуском 2.І
Электромагнитные моменты, действующие в пусковом и рабочем режимах синхронных двигателей
с постоянными магнитами и асинхронным пуском....
1.5. Постановка задачи Z%
Глава 2. ОСНОВЫ ТЕОРИИ ПУСКОВОГО И РАБОЧЕГО РЕЖИМОВ
СИНХРОННОГО ДВИГАТЕЛЯ С ПОСТОЯННЫМИ МАГНИТАМИ С ЭКРАНИРОВАННЫМИ ПОЛЮСАМИ НА СТАТОРЕ
Методы анализа электромагнитных процессов, происходящих в СДПМ с экранированными полюсами.. 32
Цусковой режим СДПМ с экранированными полюсами.. 38
Асинхронный режим невозбужденной синхронной машины 38
Генераторный режим возбужденной синхронной машины 50
Синхронный режим СДПМ с экранированными полюсами 55
Анализ работы СДПМ с экранированными полюсами
с учетом высших пространственных гармоник 6 7
2.5. Вхождение в синхронизм СДПМ с экранированными
полюсами на статоре %0
Выводы по главе 2 ЪЬ

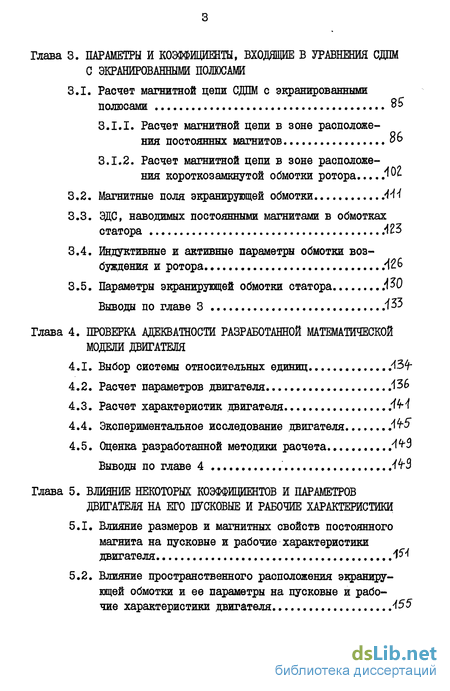

Глава 3. ПАРАМЕТРЫ И КОЭФФИЦИЕНТЫ, ВХОДЯЩИЕ В УРАВНЕНИЯ СДПМ С ЭКРАНИРОВАННЫМИ ПОЛЮСАМИ
3.1. Расчет магнитной цепи СДПМ с экранированными
полюсами 8Ь
Расчет магнитной цепи в зоне расположения постоянных магнитов оЬ
Расчет магнитной цепи в зоне расположения короткозамкнутой обмотки ротора.....Ю
Магнитные поля экранирующей обмотки .W
ЭДС, наводимых постоянными магнитами в обмотках статора .423
Индуктивные и активные параметры обмотки воз-бтоешш и ротора .-126
Параметры экранирующей обмотки статора Л%0
Выводы по главе 3 Л 33
Глава 4. ПРОВЕРКА АДЕКВАТНОСТИ РАЗРАБОТАННОЙ МАТЕМАТИЧЕСКОЙ МОДЕЛИ ДВИГАТЕЛЯ
Выбор системы относительных единиц .434*
Расчет параметров двигателя .136
Расчет характеристик двигателя Л4-4
Экспериментальное исследование двигателя И^5"
Оценка разработанной методики расчета 4^3
Выводы по главе 4 ,. №
Глава 5. ВЛИЯНИЕ НЕКОТОРЫХ КОЭФФИЦИЕНТОВ И ПАРАМЕТРОВ
ДВИГАТЕЛЯ НА ЕГО ПУСКОВЫЕ И РАБОЧИЕ ХАРАКТЕРИСТИКИ
Влияние размеров и магнитных свойств постоянного магнита на пусковые и рабочие характеристики двигателя W
Влияние пространственного расположения экранирующей обмотки и ее параметры на пусковые и рабочие характеристики двигателя А55
5.3. Влияние активного сопротивления обмотки ротора
на пусковые и рабочие характеристики двигателя 45=t
Выводы по главе 5 /160
ЗАКЛЮЧЕНИЕ АЬЪ
ЛИТЕРАТУРА US
Введение к работе

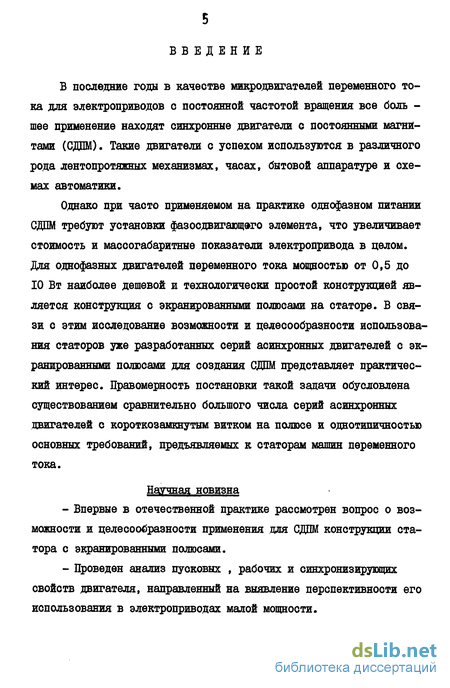

В последние годы в качестве микродвигателей переменного тока для электроприводов с постоянной частотой вращения все боль -шее применение находят синхронные двигатели с постоянными магнитами (СДТШ). Такие двигатели с успехом используются в различного рода лентопротяжных механизмах, часах, бытовой аппаратуре и схемах автоматики.
Однако при часто применяемом на практике однофазном питании СДПМ требуют установки фазосдвигающ&го элемента, что увеличивает стоимость и массогабаритнне показатели электропривода в целом. Для однофазных двигателей переменного тока мощностью от 0,5 до 10 Вт наиболее дешевой и технологически простой конструкцией является конструкция с экранированными полюсами на статоре. В связи с этим исследование возможности и целесообразности использования статоров уже разработанных серий асинхронных двигателей с экранированными полюсами для создания СДПМ представляет практический интерес. Правомерность постановки такой задачи обусловлена существованием сравнительно большого числа серий асинхронных двигателей с короткозамкнутнм витком на полюсе и однотипичностью основных требований, предъявляемых к статорам машин переменного тока.
Научная новизна
Впервые в отечественной практике рассмотрен вопрос о возможности и целесообразности применения для СДПМ конструкции статора с экранированными полюсами.
Проведен анализ пусковых , рабочих и синхронизирующих свойств двигателя, направленный на выявление перспективности его использования в электроприводах малой мощности.
- Разработана методика расчета пусковых и рабочих свойств
двигателя.
Практическая ценность
В результате выполненных исследований обоснована возможность и целесообразность использования статора с экранированными полюсами для СДПМ.
Основные результаты работы могут быть рекомендованы для использования на Московском электромеханическом заводе МЭЗ-I, во ВНЙЙЭМе и в НИИЧАСПРОМе.

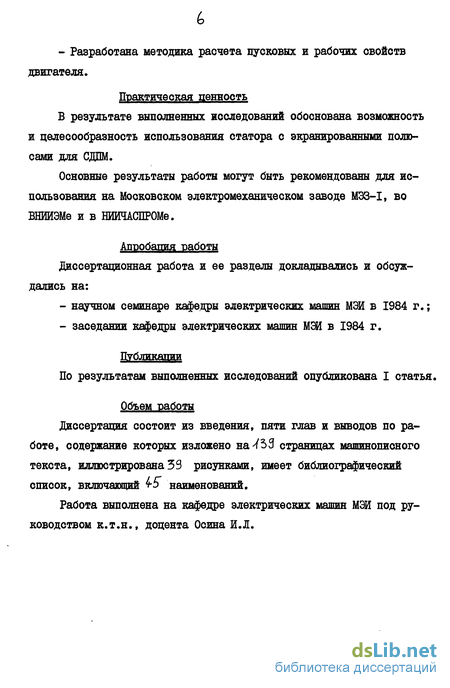

Anpnria^tTffl рдботн Диссертационная работа и ее разделы докладывались и обсуждались на:
научном семинаре кафедры электрических машин МЭИ в 1984 г.;
заседании кафедры электрических машин МЭИ в 1984 г.
ТТуб.лщ»црга
По результатам выполненных исследований опубликована I статья.
Объем работы
Диссертация состоит из введения, пяти глав и выводов по работе, содержание которых изложено на-/S3 страницах машинописного текста, иллюстрирована 3d рисунками, имеет библиографический список, включающий э наименований.
Работа выполнена на кафедре электрических машин МЭИ под руководством к.т.н., доцента Осина И.Л.
