Введение к работе

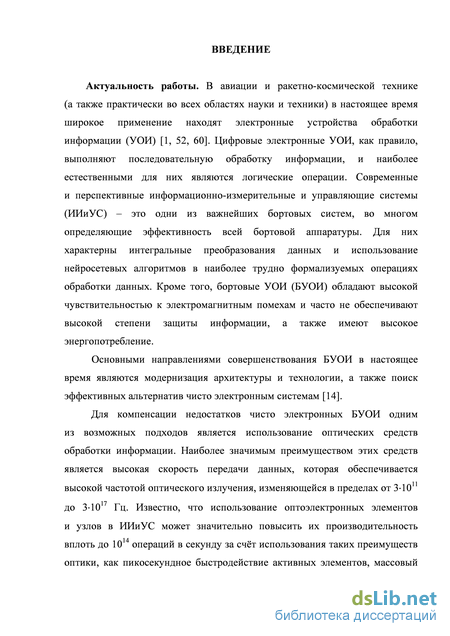

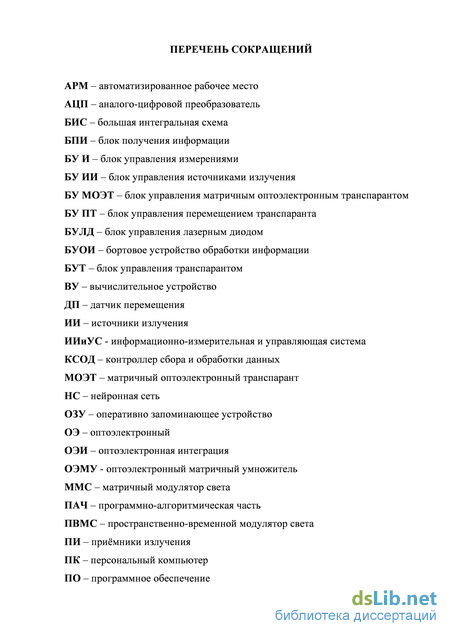

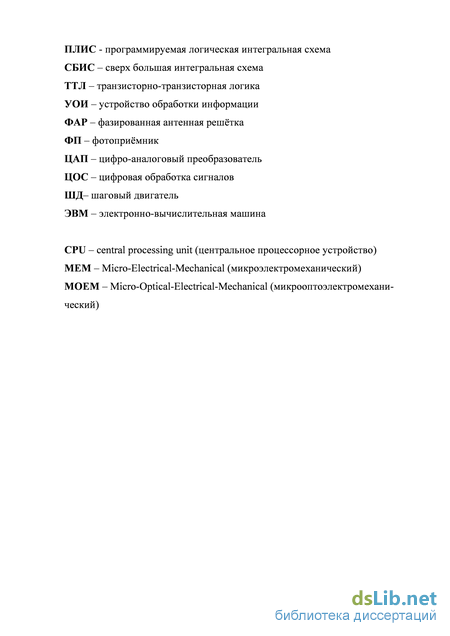

Актуальность работы. В авиации и ракетно-космической технике в настоящее время широкое применение находят электронные устройства обработки информации (УОИ). Цифровые электронные УОИ, как правило, выполняют последовательную обработку информации, и наиболее естественными для них являются логические операции. Современные и перспективные информационно-измерительные и управляющие системы (ИИиУС), во многом определяющие эффективность всей бортовой аппаратуры, выполняют, как правило, интегральные преобразования данных и должны обеспечивать более жёсткие требования к быстродействию.
Основными направлениями совершенствования БУОИ в настоящее время являются модернизация архитектуры, использование новых технологий и поиск эффективных альтернатив чисто электронным системам.
Для компенсации недостатков чисто электронных БУОИ одним из возможных подходов является использование оптических средств обработки информации. Наиболее значимым преимуществом этих средств является высокая скорость передачи данных, которая обеспечивается высокой частотой оптического излуче-
ния, изменяющейся в пределах от 3-10 до 3-10 Гц. Известно, что теоретически использование оптоэлектронных элементов и узлов в ИИиУС может значительно повысить их производительность вплоть до 10 операций в секунду за счёт использования таких преимуществ оптики, как пикосекундное быстродействие активных элементов, массовый параллелизм вычислений и глобальный характер связей между процессорными элементами.

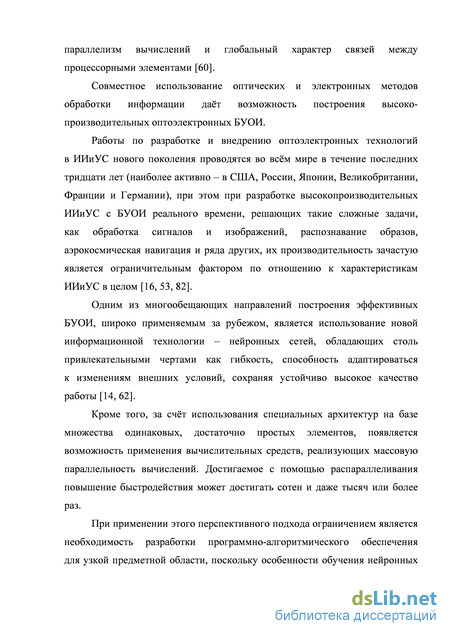

Совместное использование оптических и электронных методов обработки информации даёт возможность построения высокопроизводительных оптоэлектронных БУОИ.
Работы по разработке и внедрению оптоэлектронных технологий в ИИиУС нового поколения проводятся во всём мире в течение последних тридцати лет (наиболее активно - в США, России, Японии, Великобритании, Франции и Германии), при этом при разработке высокопроизводительных ИИиУС с БУОИ реального времени, решающих такие сложные задачи, как обработка сигналов и изображений, распознавание образов, аэрокосмическая навигация и ряд других, их производительность зачастую является ограничительным фактором по отношению к характеристикам ИИиУС в целом.
Одним из многообещающих направлений построения эффективных БУОИ, широко применяемым за рубежом, является использование новой информационной технологии - нейронных сетей, обладающих столь привлекательными чертами как гибкость, способность адаптироваться к изменениям внешних условий, сохраняя устойчиво высокое качество работы.
Кроме того, за счёт использования специальных архитектур на базе множества одинаковых, достаточно простых элементов, появляется возможность применения вычислительных средств, реализующих массовую параллельность
вычислений. Достигаемое с помощью распараллеливания повышение быстродействия теоретически может достигать сотен и даже тысяч раз.
При применении этого перспективного подхода ограничением является необходимость разработки программно-алгоритмического обеспечения для узкой предметной области, поскольку особенности обучения нейронных сетей делают сегодня невозможным построение универсальной нейронной сети для обработки любой информации.

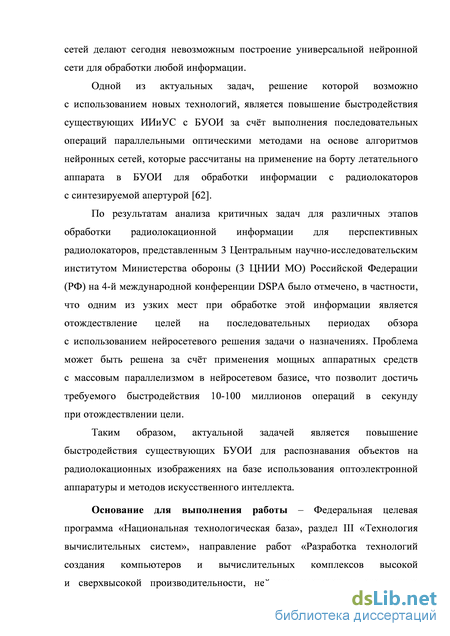

Одной из актуальных задач, решение которой возможно с использованием новых технологий, является повышение быстродействия существующих ИИиУС с БУОИ за счёт выполнения операций параллельными оптическими методами на основе алгоритмов нейронных сетей, которые рассчитаны на применение в БУОИ для обработки информации с радиолокаторов с синтезируемой апертурой.
По результатам анализа критичных задач для различных этапов обработки радиолокационной информации для перспективных радиолокаторов, представленным 3-им Центральным научно-исследовательским институтом Министерства обороны (3 ЦНИИ МО) Российской Федерации (РФ) на 4-й международной конференции DSPA было отмечено, что одним из узких мест при обработке этой информации является отождествление целей на последовательных периодах обзора с использованием нейросетевого решения задачи о назначениях. Проблема может быть решена за счёт применения мощных аппаратных средств с массовым параллелизмом в нейросетевом базисе, что позволит достичь требуемого быстродействия 10-100 миллионов операций в секунду при отождествлении цели. Таким образом, актуальной задачей является повышение быстродействия существующих БУОИ для распознавания объектов на радиолокационных изображениях на базе использования оптоэлектронной аппаратуры и методов искусственного интеллекта.

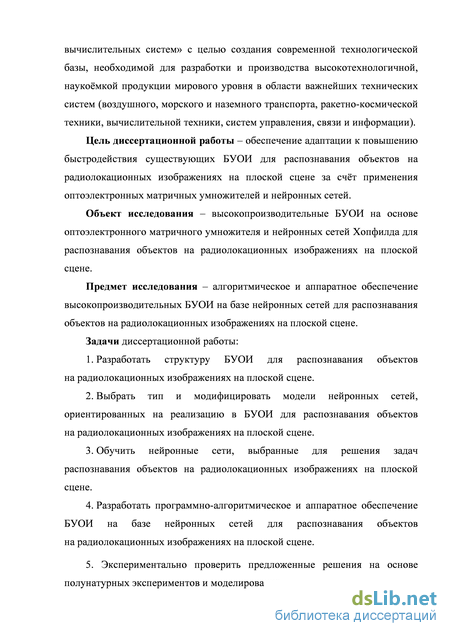

Цель диссертационной работы - обеспечение адаптации к повышению быстродействия существующих БУОИ для распознавания объектов на радиолокационных изображениях на плоской сцене за счёт применения оптоэлектронных матричных умножителей и нейронных сетей.
Объект исследования - высокопроизводительные БУОИ на основе опто-электронного матричного умножителя и нейронных сетей Хопфилда для распознавания объектов на радиолокационных изображениях на плоской сцене.
Предмет исследования - алгоритмическое и аппаратное обеспечение высокопроизводительных БУОИ на базе нейронных сетей для распознавания объектов на радиолокационных изображениях на плоской сцене.
Задачи диссертационной работы: -разработать структуру БУОИ для распознавания объектов на радиолокационных изображениях на плоской сцене;
-выбрать тип и модифицировать модели нейронных сетей, ориентированных на реализацию в БУОИ для распознавания объектов на радиолокационных изображениях на плоской сцене;
-обучить нейронные сети, выбранные для решения задач распознавания объектов на радиолокационных изображениях на плоской сцене;
-разработать программно-алгоритмическое и аппаратное обеспечение БУОИ на базе нейронных сетей для распознавания объектов на радиолокационных изображениях на плоской сцене;
-экспериментально проверить предложенные решения на основе полунатурных экспериментов и моделирования.

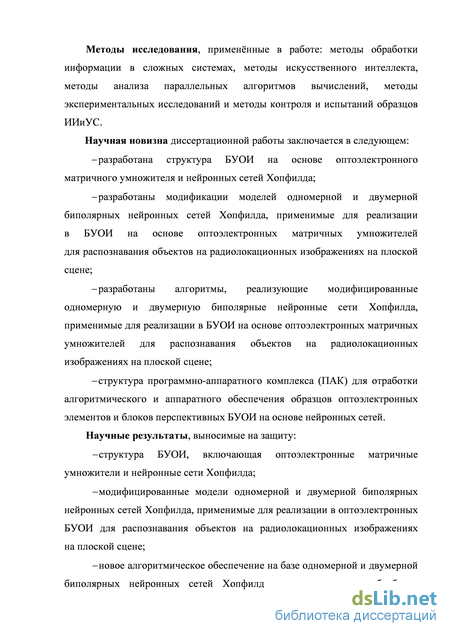

Методы исследования, применённые в работе: методы обработки информации в сложных системах, методы искусственного интеллекта, методы анализа параллельных алгоритмов вычислений, методы экспериментальных исследований и методы контроля и испытаний образцов ИИиУС.
Научная новизна диссертационной работы заключается в следующем:
-разработана структура БУОИ на основе оптоэлектронного матричного умножителя и нейронных сетей Хопфилда;
-разработаны модификации моделей одномерной и двумерной биполярных нейронных сетей Хопфилда, применимые для реализации в БУОИ на основе оптоэлектронных матричных умножителей для распознавания объектов на радиолокационных изображениях на плоской сцене;
-разработаны алгоритмы, реализующие модифицированные одномерную и двумерную биполярные нейронные сети Хопфилда, применимые для реализации в БУОИ на основе оптоэлектронных матричных умножителей для распознавания объектов на радиолокационных изображениях на плоской сцене;
-структура программно-аппаратного комплекса (ПАК) для отработки алгоритмического и аппаратного обеспечения образцов оптоэлектронных элементов и блоков перспективных БУОИ на основе нейронных сетей. Научные результаты, выносимые на защиту:
-структура БУОИ, включающая оптоэлектронные матричные умножители и нейронные сети Хопфилда;
-модифицированные модели одномерной и двумерной биполярных нейронных сетей Хопфилда, применимые для реализации в оптоэлектронных БУОИ для распознавания объектов на радиолокационных изображениях на плоской сцене;
-новое алгоритмическое обеспечение на базе одномерной и двумерной биполярных нейронных сетей Хопфилда, применимое для обработки информации в перспективных высокопроизводительных оптоэлектронных БУОИ для распознавания объектов на радиолокационных изображениях на плоской сцене;
-структура ПАК для отработки алгоритмического и аппаратного обеспечения образцов оптоэлектронных элементов и блоков перспективных БУОИ на основе нейронных сетей.

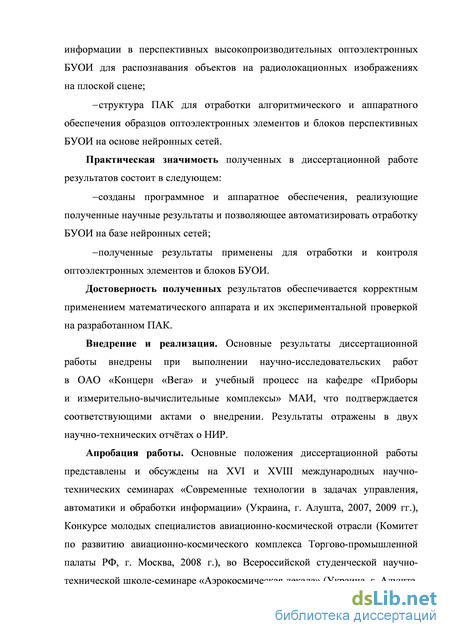

Практическая значимость полученных в диссертационной работе результатов состоит в следующем:
-созданы программное и аппаратное обеспечения, реализующие полученные научные результаты и позволяющее автоматизировать отработку БУОИ на базе нейронных сетей;
-полученные результаты применены для отработки и контроля оптоэлек-тронных элементов и блоков БУОИ.
Внедрение и реализация. Основные результаты диссертационной работы внедрены при выполнении научно-исследовательских работ в ОАО «Концерн «В era» и в учебный процесс на кафедре «Приборы и измерительно-вычислительные комплексы» МАИ, что подтверждается соответствующими актами о внедрении. Результаты отражены в двух научно-технических отчётах о НИР.
Достоверность полученных результатов обеспечивается корректным применением математического аппарата и их экспериментальной проверкой на разработанном ПАК.
Апробация работы. Основные положения диссертационной работы представлены и обсуждены на XVI и XVIII международных научно-технических семинарах «Современные технологии в задачах управления, автоматики и обработки информации» (Украина, г. Алушта, 2007, 2009 гг.), Конкурсе молодых специалистов авиационно-космической отрасли (Комитет по развитию авиационно-космического комплекса Торгово-промышленной палаты РФ, г. Москва, 2008 г.), Всероссийской студенческой научно-технической школе-семинаре «Аэрокосмическая декада» (Украина, г. Алушта, 2008 г.), XXI Международной научной конференции «Математические методы в технике и технологиях - ММТТ-21» (г. Саратов, 2008 г.), V и VII Межрегиональных научно-практических конференциях студентов и аспирантов «Инновационные технологии в экономике, информатике и медицине» (г. Пенза, 2008, 2010 гг.), Международной технической конференции «Современные информационные технологии (Contemporary information technologies» (г. Пенза, 2009 г.), 16-й Всероссийской межвузовской научно-технической конференции студентов и аспирантов «Микроэлектроника и информатика - 2009» (г. Москва, г. Зеленоград, 2009 г.).
Публикации. Основные результаты диссертационной работы полностью отражены в 5-ти статьях (три из которых - в рецензируемых журналах), 7-ми трудах и тезисах докладов международных, всероссийских и межрегиональных конференций и семинаров, а также зарегистрированы в государственном Реестре программ для ЭВМ.
Структура и объём диссертационной работы. Диссертация состоит из введения, четырёх глав, заключения и списка использованных источников. Общий объём работы составляет 190 страниц, включая 105 рисунков и 21 таблицу. Список использованных источников содержит 137 наименований.
