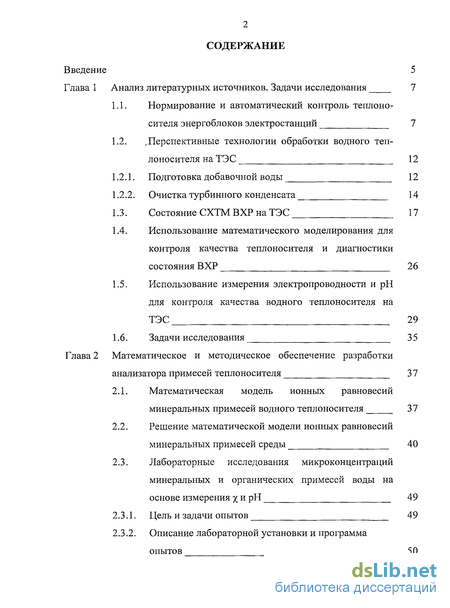

Содержание к диссертации
Введение 5

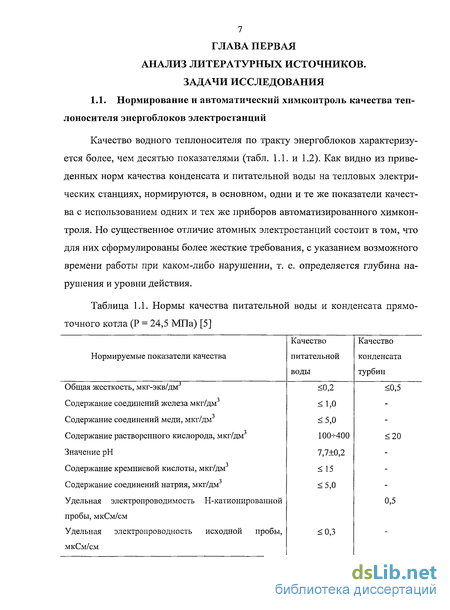

Глава 1 Анализ литературных источников. Задачи исследования 7
1.1. Нормирование и автоматический контроль теплоно
сителя энергоблоков электростанций 7

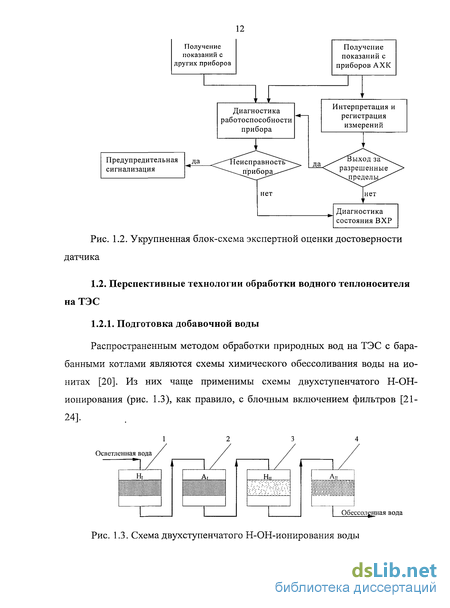

1.2. ,Перспективные технологии обработки водного теп-
лоносителя на ТЭС 12
Подготовка добавочной воды 12
Очистка турбинного конденсата 14
Состояние СХТМ ВХР на ТЭС 17
Использование математического моделирования для контроля качества теплоносителя и диагностики состояния ВХР 26
Использование измерения электропроводности и рН для контроля качества водного теплоносителя на ТЭС 29
1.6. Задачи исследования 35
Глава 2 Математическое и методическое обеспечение разработки
анализатора примесей теплоносителя 3 7
Математическая модель ионных равновесий минеральных примесей водного теплоносителя 37
Решение математической модели ионных равновесий минеральных примесей среды 40
Лабораторные исследования микроконцентраций минеральных и органических примесей воды на основе измерения х и рН 49
Цель и задачи опытов 49
Описание лабораторной установки и программа
опытов 50
Глава З
Глава 4

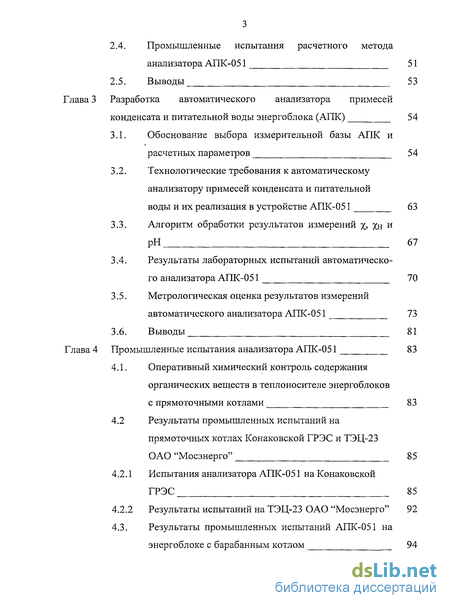

2.4.
Промышленные испытания расчетного метода
анализатора АПК-051
2.5.
Выводы
Разработка автоматического анализатора примесей
конденсата и питательной воды энергоблока (АПК)
3.1. Обоснование выбора измерительной базы АПК и
расчетных параметров
3.2.
Технологические требования к автоматическому
анализатору примесей конденсата и питательной
воды и их реализация в устройстве АПК-051
3.3.
Алгоритм обработки результатов измерений %, Хн и
рн
3.4.
Результаты лабораторных испытаний автоматическо
го анализатора АПК-051
3.5.
Метрологическая оценка результатов измерений
автоматического анализатора АПК-051
3.6.
Выводы
Промышленные испытания анализатора АПК-051
4.1. Оперативный химический контроль содержания
органических веществ в теплоносителе энергоблоков
с прямоточными котлами
4.2
Результаты промышленных испытаний на
прямоточных котлах Конаковской ГРЭС и ТЭЦ-23
ОАО "Мосэнерго"
4.2.1
4.2.2 4.3.
Испытания анализатора АПК-051 на Конаковской
ГРЭС
Результаты испытаний на ТЭЦ-23 ОАО "Мосэнерго"
Результаты промышленных испытаний АПК-051 на
энергоблоке с барабанным котлом

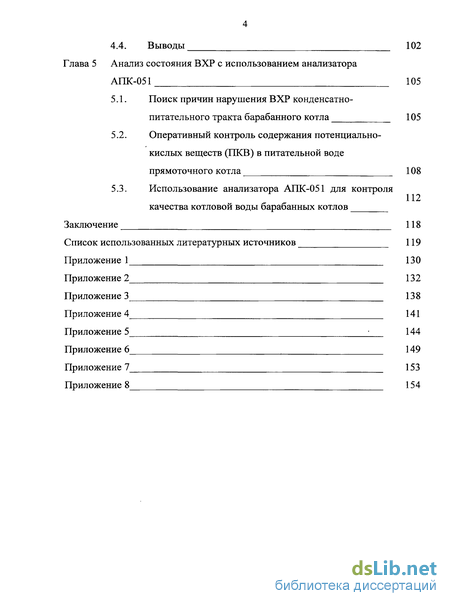

4.4. Выводы
Глава 5
Анализ состояния ВХР с использованием анализатора
Поиск причин нарушения ВХР конденсатно-
питательного тракта барабанного котла
АПК-051
5.2.
5.1.
Оперативный контроль содержания потенциально-
кислых веществ (ПКВ) в питательной воде
прямоточного котла
5.3. Использование анализатора АПК-051 для контроля качества котловой воды барабанных котлов

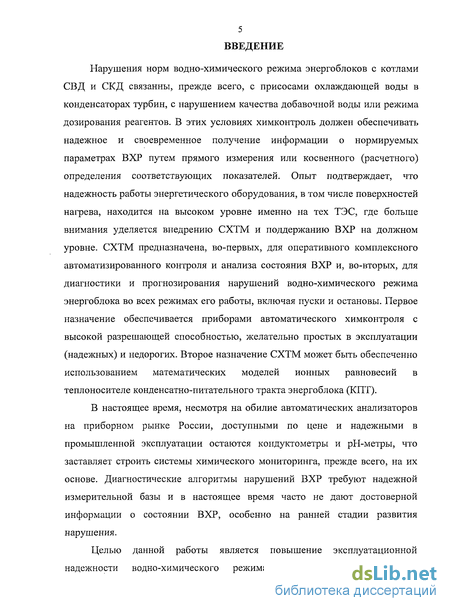

Введение к работе
Нарушения норм водно-химического режима энергоблоков с котлами СВД и СКД связанны, прежде всего, с присосами охлаждающей воды в конденсаторах турбин, с нарушением качества добавочной воды или режима дозирования реагентов. В этих условиях химконтроль должен обеспечивать надежное и своевременное получение информации о нормируемых параметрах ВХР путем прямого измерения или косвенного (расчетного) определения соответствующих показателей. Опыт подтверждает, что надежность работы энергетического оборудования, в том числе поверхностей нагрева, находится на высоком уровне именно на тех ТЭС, где больше внимания уделяется внедрению СХТМ и поддержанию ВХР на должном уровне. СХТМ предназначена, во-первых, для оперативного комплексного автоматизированного контроля и анализа состояния ВХР и, во-вторых, для диагностики и прогнозирования нарушений водно-химического режима энергоблока во всех режимах его работы, включая пуски и остановы. Первое назначение обеспечивается приборами автоматического химконтроля с высокой разрешающей способностью, желательно простых в эксплуатации (надежных) и недорогих. Второе назначение СХТМ может быть обеспеченно использованием математических моделей ионных равновесий в теплоносителе конденсатно-питательного тракта энергоблока (КПТ).
В настоящее время, несмотря на обилие автоматических анализаторов на приборном рынке России, доступными по цене и надежными в промышленной эксплуатации остаются кондуктометры и рН-метры, что заставляет строить системы химического мониторинга, прежде всего, на их основе. Диагностические алгоритмы нарушений ВХР требуют надежной измерительной базы и в настоящее время часто не дают достоверной информации о состоянии ВХР, особенно на ранней стадии развития нарушения.

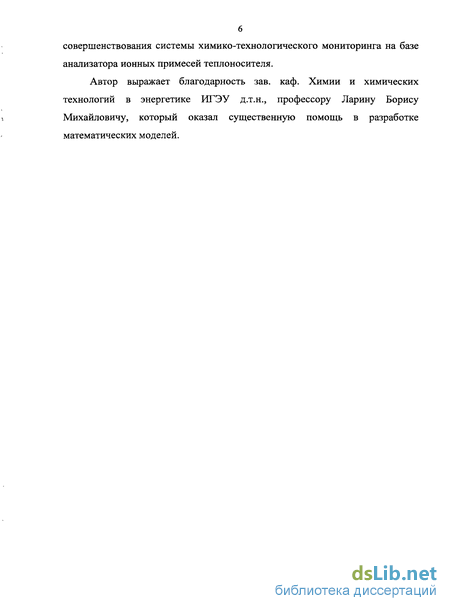

Целью данной работы является повышение эксплуатационной надежности водно-химического режима энергоблоков ТЭС путем
совершенствования системы химико-технологического мониторинга на базе анализатора ионных примесей теплоносителя.
Автор выражает благодарность зав. каф. Химии и химических технологий в энергетике ИГЭУ д.т.н., профессору Ларину Борису Михайловичу, который оказал существенную помощь в разработке математических моделей.
