Введение к работе

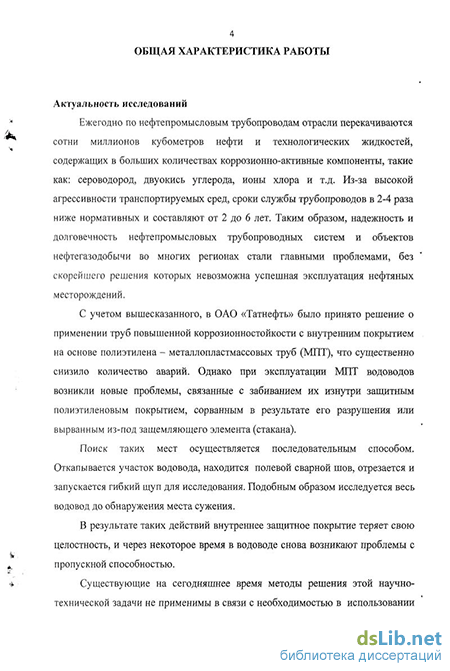

Актуальность исследования
Одним из распространенных методов повышения нефтеотдачи является широко применяемое в ОАО «Татнефть» внугриконтурное и законтурное заводнение нефтяных месторождений. Закачка воды в продуктивные горизонты, прежде всего, продлевает фонтанный период добывающих скважин - один из самых эффективных методов добычи нефти — и, во-вторых, увеличивает коэффициент нефтеотдачи.
Транспортирование воды для поддержания пластового давления осуществляется по промысловым водоводам, выполненным из металлопластмассовых труб (Mill').
В процессе эксплуатации МПТ водоводов периодически возникают проблемы, связанные со снижением их пропускной способности из-за перекрытия внутреннего сечения защитным полиэтиленовым покрытием.
Поиск таких мест осуществляется последовательным способом. Откапывается участок водовода, находится полевой сварной шов, отрезается и запускается гибкий щуп для исследования. Подобным образом исследуется весь водовод до обнаружения места сужения.
В результате таких действий внутреннее защитное покрытие теряет свою целостность, и через некоторое время в водоводе снова возникают проблемы с пропускной способностью.
Существующие на сегодняшнее время методы решения этой научно-технической задачи не применимы в связи с необходимостью в использовании сложной аппаратуры, зависимости от конструкции водовода, экономической нецелесообразности и т.д.

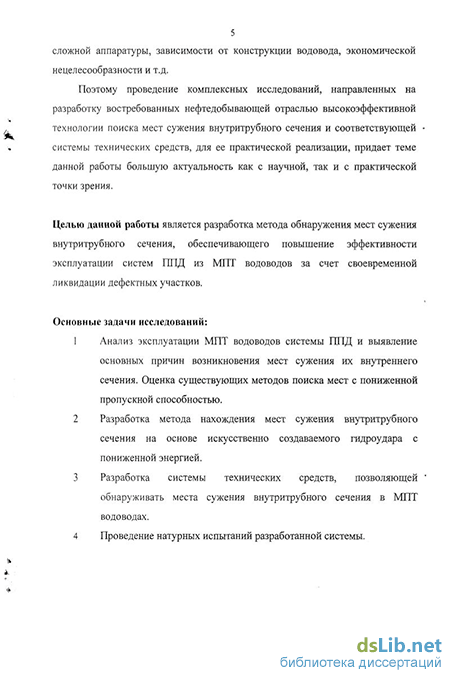

Поэтому проведение комплексных исследований, направленных на
разработку востребованных нефтедобывающей отраслью
высокоэффективной технологии поиска мест сужения внутритрубного сечения и соответствующей системы технических средств, для ее
4 практической реализации, придает теме данной работы большую актуальность как с научной, так и с практической точки зрения. Цель работы
Разработка метода обнаружения мест сужения внутритрубного сечения, обеспечивающего повышение эффективности эксплуатации систем ППД из МПТ водоводов за счет своевременной ликвидации дефектных участков. Задачи исследований
-
Анализ эксплуатации МПТ водоводов системы ППД и выявление основных причин возникновения мест сужения их внутреннего сечения. Оценка существующих методов поиска мест с пониженной пропускной способностью.
-
Разработка метода нахождения мест сужения внутритрубного сечения на основе искусственно создаваемого гидроудара с пониженной энергией.
-
Разработка системы технических средств, позволяющей обнаруживать места сужения внутритрубного сечения в МПТ водоводах.
4 Проведение натурных испытаний разработанной системы.
Научная новизна
1 Установлено, что предлагаемый метод обследования с использованием волны искусственно создаваемого гидроудара, имеющей пониженную энергию, в отличие от существующих позволяет единовременно обследовать участки водовода протяженностью до 15 км при давлении в водоводе не менее 2,0 МПа и обнаруживать места с перекрытием внутреннего сечения более 30%, что обусловлено низкой степенью затухания волн гидроудара и незначительной зависимостью их распространения от конструкции водовода.
2 Установлено, что ло фазе зарегистрированной отраженной волны
. возможно определение наличия в водоводе скоплений газа (воздушных пробок) или протяженных областей нефтяной эмульсии, что определяет достоверность результатов обследования. Практическая ценность
-
Создана система «Аномалия», позволяющая без вскрытия трубопровода обнаруживать дефекты внутренней полиэтиленовой оболочки, перекрывающие сечение металлопластмассовых труб более чем на 30%.
-
С применением системы «Аномалия» с 2001 г. проведено обследование 54 водоводов подразделений ОАО «Татнефть» общей протяженностью более 200 км, из них на 38-ми обнаружены и в дальнейшем устранены места с полным или частичным перекрытием внутреннего сечения.
-
Разработана «Программа проведения обследования трубопровода на наличие мест сужения внутритрубного сечения системой «Аномалия» и согласована с ОАО «Татнефть».
Публикации и апробация результатов работы
По теме диссертации опубликовано 7 работ. Основные положения доложены;
на научно-технической конференции молодых работников ОАО «Татнефть» (Альметьевск, 2000 г.);
III научно-техническом совещании-семинаре «Аналитика, диагностика и средства автоматизации для нефтегазового комплекса» (Обнинск, 2001 г.);
V республиканской конференции «Актуальные экологические проблемы республики Татарстан» (Казань, 2002 г.);
XXI Международном межвузовском школе-семинаре «Методы и средства технической диагностики» (Йошкар-Ола, 2004 г.);
- научно-технических советах ОАО «Татнефть» (Альметьевск, 2001 -
2003 гг.). Разработки по теме диссертационной работы демонстрировались на выставках и конкурсах в ОАО «Татнефть» (2002 — 2004 г.).
Структура и объем работы
