Введение к работе

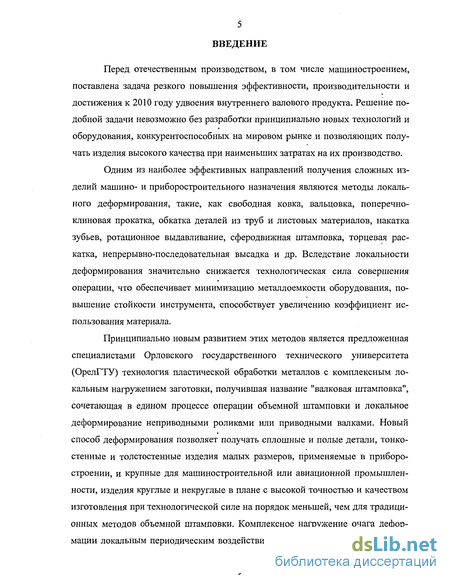

Актуальность темы. Перед отечественным производством, в том числе машиностроением, поставлена задача резкого повышения эффективности, производительности и достижения к 2010 году удвоения внутреннего валового продукта. Решение подобной задачи невозможно без разработки принципиально новых технологий и оборудования, конкурентоспособных на мировом рынке и позволяющих получать изделия высокого качества при наименьших затратах на их производство.
Одним из наиболее эффективных направлений получения сложных изделий машино- и приборостроительного назначения являются методы локального деформирования, такие, как свободная ковка, вальцовка, поперечно-клиновая прокатка, обкатка деталей из труб и листовых материалов, накатка зубьев, ротационное выдавливание, сферодвижная штамповка, торцевая раскатка, непрерывно-последовательная высадка и др. Вследствие локальности деформирования значительно снижается технологическая сила совершения операции, что обеспечивает минимизацию металлоемкости оборудования, повышение стойкости инструмента, способствует увеличению коэффициента использования материала.
Принципиально новым развитием этих методов является предложенная специалистами Орловского государственного технического университета (ОрелГТУ) технология пластической обработки металлов с комплексным локальным нагруже-нием заготовки, получившая название "валковая штамповка", сочетающая в едином процессе операции объемной штамповки и локальное деформирование неприводными роликами или приводными валками. Новый способ деформирования позволяет получать сплошные и полые детали, тонкостенные и толстостенные изделия малых размеров, применяемые в приборостроении, и крупные для машиностроительной или авиационной промышленности, изделия круглые и некруглые в плане с высокой точностью и качеством изготовления при технологической силе на порядок меньшей, чем для традиционных методов объемной штамповки. Комплексное нагружение очага деформации локальным периодическим воздействием с одновременным воздействием через постоянно фиксируемую зону позволяет получить новый технический эффект, недостижимый другими методами деформирования.

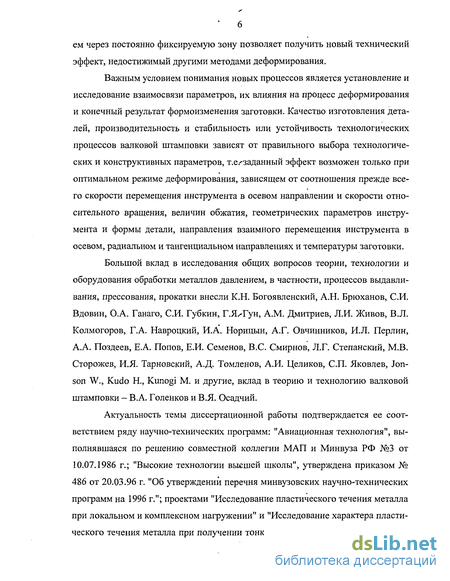

Важным условием понимания новых процессов является установление и исследование взаимосвязи параметров, их влияния на процесс деформирования и конечный результат формоизменения заготовки. Качество изготовления деталей, производительность и стабильность или устойчивость технологических процессов валковой штамповки зависят от правильного выбора технологических и конструктивных параметров, т.е. заданный эффект возможен только при оптимальном режиме деформирования, зависящем от соотношения прежде всего скорости перемещения инструмента в осевом направлении и скорости относительного вращения, величин обжатия, геометрических параметров инструмента и формы детали, направления взаимного перемещения инструмента в осевом, радиальном и тангенциальном направлениях и температуры заготовки.
Актуальность темы диссертационной работы подтверждается ее соответствием ряду научно-технических программ: "Авнацнонндя^технология", выполнявшаяся по решению совместной коллегии МАП и Минвуза ^(5^21^4440 1986г.;
* ал *Лп*гі
"Высокие технологии высшей школы", утверждена приказом № 486 от 20.03.96г. "Об утверждении перечня минвузовских научно-технических программ на 1996г."; проектами "Исследование пластического течения металла при локальном и комплексном нагружении" и "Исследование характера пластического течения металла при получении тонкостенных осесимметричных деталей методом валковой штамповки", выигравшими конкурсы грантов в 1996 и 2000г.г. соответственно; проектом "Исследование пластического течения металла при изготовлении деталей методом валковой штамповки", вошедшим в разовый заказ-наряд Орел ГТУ в 1999г; проектом "Исследование напряженно-деформированного состояния и характера пластического течения металла в разделительных и формообразующих операциях при локальном деформировании", вошедшим в единый заказ-наряд ОрелГТУ в 2000г.; проекта "Учебный автоматизированный комплекс для изучения процессов пластической обработки материалов", выигравшего конкурс Минобразования РФ" в 2001г, проводимого в рамках программы: "Научное, научно-методическое, материально-техническое и информационное обеспечение системы образования" по подпрограмме: "Научное и научно-методическое обеспечение индустрии образования"; работа соответствует "Критическим технологиям федерального уровня", утвержденным председателем Правительственной комиссии по научно-технической политике 21.07.1996г. по направлению "Модульные технологии производства массовой металлопродукции с новым уровнем свойств".
Цель работы: На основе теоретических и экспериментальных исследований, систематизации выявленных особенностей напряженно-деформированного состояния и характера пластического течения металла в очаге деформации при различных схемах валковой штамповки, разработать новые технологические процессы, оснастку и методику их проектирования для расширения номенклатуры изделий и повышения производительности валковой штамповки, улучшения показателей прочности, геометрической точности и шероховатости поверхности при изготовлении тонкостенных осесимметричных изделий машино- и приборостроительного назначения.
Для достижения указанной цели в работе были поставлены и успешно решены следующие задачи:
1. Провести теоретические исследования валковой штамповки тонкостенных изделий на основе численного решения математической модели, построенной на основе общих уравнений пластического течения, при различных схемах процесса, определяющих начальные и граничные условия моделирования, а именно:
валковой штамповки как сочетания непрерывно-последовательной высадки с обкаткой утолщений на комлевой части трубной заготовки, установить оптимальные технологические параметры процесса;
валковой штамповки как сочетания обкатки полых тонкостенных ступенчатых заготовок с осевым нагружением, не достигающим напряжения текучести, определить предельные режимы обработки, при которых исключается раскатка изделия, выявить влияние основных технологических параметров обкатки на характер деформационного упрочнения;
валковой штамповки тонкостенных изделий из сплошной заготовки, выявить, особенности- напряженно-деформированного состояния материала в очаге
І " изг»^** \
* '' С —-
* * - ** -f*"*—
деформации, выявить факторы, влияющие на образование осевой утяжины на изделии, определить предельные режимы обработки, при которых исключается заклинивание изделия.
2. Провести комплексные экспериментальные исследования валковой штам
повки по различным технологическим схемам для подтверждения достоверности
результатов теоретических исследований и выявления особенностей пластическо
го течения металла в очаге деформации, а именно:
установить механизм и факторы, влияющие на возникновение радиальных и осевых гофров на изделии при непрерывно-последовательной высадке;
установить закономерности поверхностного упрочнения металла и показатели шероховатости поверхности изделия при обкатке роликами относительно большого диаметра;
выявить особенности изменения деформирующей силы на различных стадиях валковой штамповки и положения нейтральной точки на дуге контакта инструмента и заготовки.
-
Разработать новые технологические процессы и оснастку для расширения номенклатуры изделий и повышения производительности валковой штамповки, улучшения показателей прочности, геометрической точности и шероховатости поверхности при изготовлении тонкостенных осесимметричных изделий машино- и приборостроительного назначения и провести их экспериментальную апробацию.
-
Разработать научно обоснованную методику и технические рекомендации для проектирования технологических процессов валковой штамповки тонкостенных изделий.
Автор защищает:

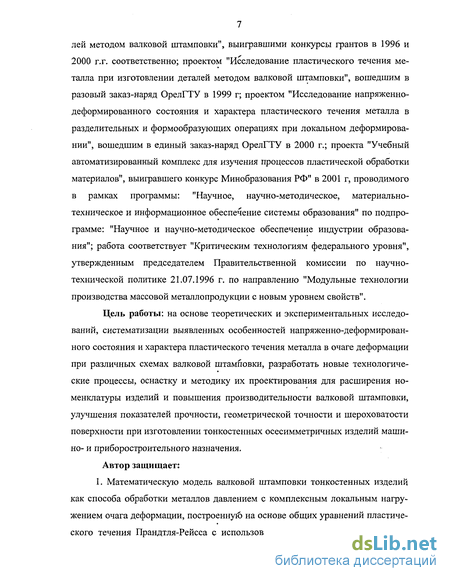

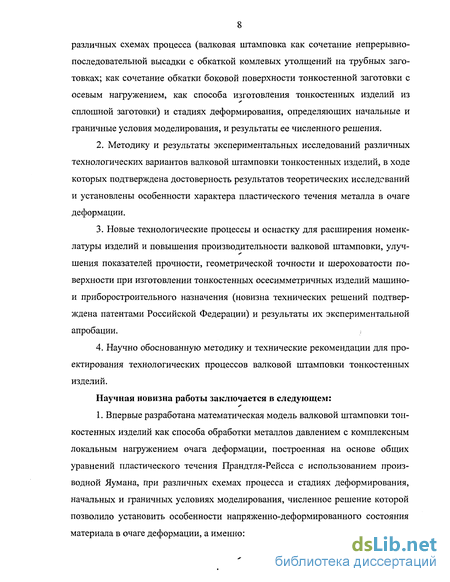

1. Математическую модель валковой штамповки тонкостенных изделий как способа обработки металлов давлением с комплексным локальным нагружением очага деформации, построенную на основе общих уравнений пластического течения Прандтля-Рейсса с использованием производной Яумана, при различных схемах процесса (валковая штамповка как сочетание непрерывно-последовательной высадки с обкаткой комлевых утолщений на трубных заготовках; как сочетание обкатки боковой поверхности тонкостенной заготовки с осевым нагружением, как способа изготовления тонкостенных изделий из сплошной заготовки) и стадиях деформирования, определяющих начальные и граничные условия моделирования, и результаты ее численного решения.
-
Методику и результаты экспериментальных исследований различных технологических вариантов валковой штамповки тонкостенных изделий, в ходе которых подтверждена достоверность результатов теоретических исследований и установлены особенности характера пластического течения металла в очаге деформации.
-
Новые технологические процессы и оснастку для расширения номенклатуры изделий и повышения производительности валковой штамповки, улучшения показателей прочности, геометрической точности и шероховатости поверхности при изготовлении тонкостенных осесимметричных изделий машино- и приборостроительного назначения (новизна технических решений подтверждена патентами Российской Федерации) и результаты их экспериментальной апробации.
-
Научно обоснованную методику и технические рекомендации для проекти-
рования технологических процессов валковой штамповки тонкостенных изделий.
Научная новизна работы заключается в следующем:
1. Впервые разработана математическая модель валковой штамповки тонкостенных изделий как способа обработки металлов давлением с комплексным локальным нагружением очага деформации, построенная на основе общих уравнений пластического течения Прандтля-Рейсса с использованием производной Яу-мана, при различных схемах процесса и стадиях деформирования, начальных и граничных условиях моделирования, численное решение которой позволило установить особенности напряженно-деформированного состояния материала в очаге деформации, а именно:

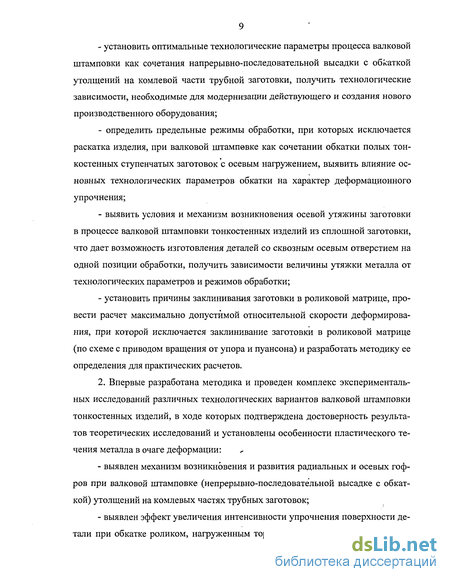

установить оптимальные технологические параметры процесса валковой штамповки как сочетания напрерывно-последовательной высадки с обкаткой утолщений на комлевой части трубной заготовки, получить технологические зависимости, необходимые для модернизации действующего и создания нового производственного оборудования;
определить предельные режимы обработки, при которых исключается раскатка изделия, при валковой штамповке как сочетании обкатки полых тонкостенных ступенчатых заготовок с осевым нагружением, выявить влияние основных технологических параметров обкатки на характер деформационного упрочнения;-
выявить условия и механизм возникновения осевой утяжины заготовки в процессе валковой штамповки тонкостенных изделий из сплошной заготовки, что дает возможность изготовления деталей со сквозным осевым отверстием на одной позиции обработки, получить зависимости величины утяжки металла от технологических параметров и режимов обработки;
установить причины заклинивания заготовки в роликовой матрице, провести расчет максимально допустимой относительной скорости деформирования, при которой исключается заклинивание заготовки в роликовой матрице (по схеме с приводом вращения от упора и пуансона) и разработать методику ее определения для практических расчетов.
2. Впервые разработана методика и проведен комплекс экспериментальных исследований различных технологических вариантов валковой штамповки тонкостенных изделий, в ходе которых подтверждена достоверность результатов теоретических исследований и установлены особенности пластического течения металла в очаге деформации:
выявлен механизм возникновения и развития радиальных и осевых гофров при валковой штамповке (непрерывно-последовательной высадке с обкаткой) утолщений на комлевых частях трубных заготовок;
выявлен эффект увеличения интенсивности упрочнения поверхности детали при обкатке роликом, нагруженным тормозным моментом, получены зависимости параметров упрочнения, шероховатости и твердости поверхности детали от технологических параметров обкатки;

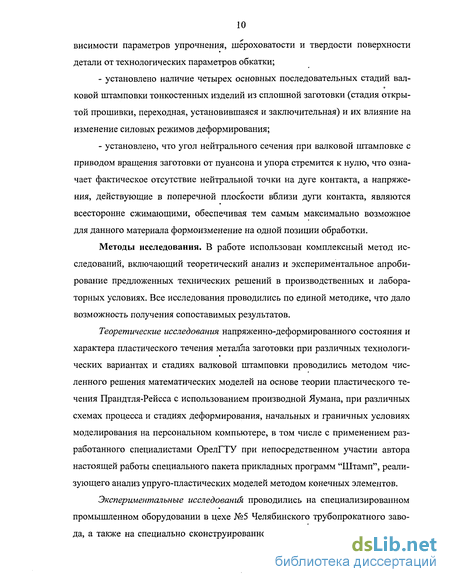

установлено наличие четырех основных последовательных стадий валковой штамповки тонкостенных изделии из сплошной заготовки (стадия открытой прошивки, переходная, установившаяся и заключительная) и их влияние на изменение силовых режимов деформирования;
- установлено, что угол нейтрального сечения при валковой штамповке с приводом вращения заготовки от пуансона и упора стремится к нулю, что означает фактическое отсутствие нейтральной точки на дуге контакта, а напряжения, действующие в поперечной плоскости вблизи дуги контакта, являются всесторонне сжимающими, обеспечивая тем самым максимально возможное для данного материала формоизменение на одной позиции обработки.
Методы исследования. В работе использован комплексный метод исследований, включающий теоретический анализ и экспериментальное апробирование предложенных технических решений в производственных и лабораторных условиях. Все исследования проводились по единой методике, что дало возможность получения сопоставимых результатов.
Теоретические исследования напряженно-деформированного состояния и характера пластического течения металла заготовки при различных технологических вариантах и стадиях валковой штамповки проводились методом численного решения математических моделей на основе теории пластического течения Пран-дтля-Рейсса с использованием производной Яумана, при различных схемах процесса и стадиях деформирования, начальных и граничных условиях моделирования на персональном компьютере, в том числе с применением разработанного специалистами Орел ГТУ при непосредственном участии автора настрящей работы специального пакета прикладных программ "Штамп", реализующего анализ упруго-пластических моделей методом конечных элементов.
Экспериментальные исследования проводились на специализированном промышленном оборудовании в цехе №5 Челябинского трубопрокатного завода, а также на специально сконструированной оснастке в лабораториях Орел ГТХ с применением общепринятых методов планирования эксперимента и статистической обработки результатов экспериментов.
Достоверность результатов. Достоверность результатов экспериментальных исследований обеспечивается применением научно обоснованных методик планирования эксперимента и обработки полученных данных, поверенного лабораторного оборудования и контрольно-измерительных приборов; достоверность теоретических расчетов достигается обоснованным использованием теоретических зависимостей, допущений и ограничений, корректностью постановки задач математического моделирования, применением современных математических методов и вычислительной техники и подтверждается качественным и количественным согласованием результатов теоретических исследований с экспериментальными данными, полученными как лично автором, так и другими исследователями.

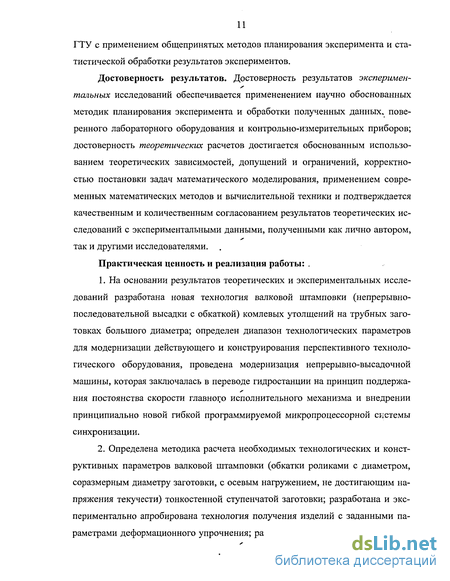

Практическая ценность и реализация работы:
1. На основании результатов теоретических и экспериментальных исследований разработана новая технология валковой штамповки (непрерывно-последовательной высадки с обкаткой) комлевых утолщений на трубных заготовках большого диаметра; определен диапазон технологических параметров для модернизации действующего и конструирования перспективного технологического оборудования, проведена модернизация непрерывно-высадочной машины, которая заключалась в переводе гидростанции на принцип поддержания постоянства скорости главного исполнительного механизма и внедрении принципиально новой
гибкой программируемой микропроцессорной системы синхронизации.
-
Определена методика расчета необходимых технологических и конструктивных параметров валковой штамповки (обкатки роликами с диаметром, соразмерным диаметру заготовки, с осевым нагружением, не достигающим напряжения текучести) тонкостенной ступенчатой заготовки; разработана и экспериментально апробирована технология получения изделий с заданными параметрами деформационного упрочнения; разработаны основные конструкторские и технологические рекомендации по проектированию оснастки для реализации предложенных технических решений.
-
Разработана и успешно экспериментально апробирована новая технология валковой штамповки тонкостенных изделий из сплошной заготовки, в том числе со сквозным осевым отверстием, содержащая рекомендации в отношении формы и размеров инструмента, а также кинематических режимов деформирования, позволяющая расширить технологические возможности способа, существенно повысить производительность и стойкость инструмента.
-

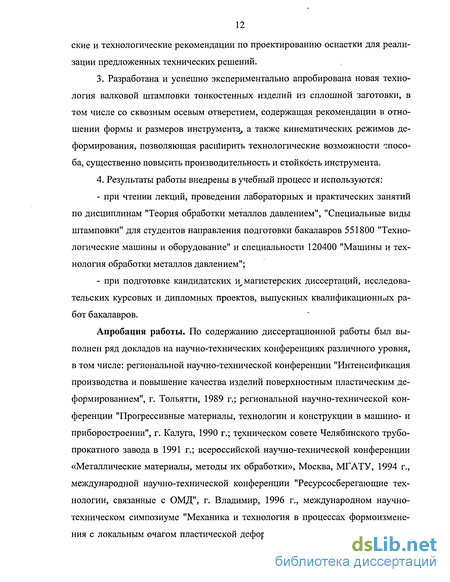

Результаты работы внедрены в учебный процесс и используются:
при чтении лекций, проведении лабораторных и практических занятий по дисциплинам "Теория обработки металлов давлением", "Специальные виды штамповки" для студентов направления подготовки бакалавров 551800 "Технологические машины и оборудование" и специальности 120400 "Машины и технология обработки металлов давлением";
при подготовке кандидатских и магистерских диссертаций, исследовательских курсовых и дипломных проектов, выпускных квалификационных работ бакалавров.
Апробация работы. По содержанию диссертационной работы был выполнен ряд докладов на научно-технических конференциях различного уровня, в том числе: региональной научно-технической конференции "Интенсификация производства и повышение качества изделий поверхностным пластическим деформированием", г. Тольятти, 1989 г.; региональной научно-технической конференции "Прогрессивные материалы, технологии и конструкции в машино- и приборостроении", г. Калуга, 1990 г.; техническом совете Челябинского трубопрокатного завода в 1991 г.; всероссийской научно-технической конференции «Металлические материалы, методы их обработки», Москва, МГАТУ, 1994 г., международной научно-технической конференции "Ресурсосберегающие технологии, связанные с ОМД", г. Владимир, 1996 г., международном научно-техническом симпозиуме "Механика и технология в процессах формоизменения с локальным очагом пластической деформации", Орел, 1997 г.; 2-ой международной научно-технической конференции "Проблемы пластичности в технологии", г. Орел, 1998 г.; международной конференции "Ресурсосберегающие технологии, оборудование и автоматизация штамповочного производства", г. Тула, 1999 г.; международной науччо-технической конференции "Ресурсосберегающие технологии в машиностроении", г. Владимир, 1999 г.; международной научно-технической конференции "Фундаментальные и прикладные технологические проблемы в машиностроении "Технология - 2000", г. Орел, 2000 г.; всероссийской конференции "Современная образовательная среда", г. Москва, 2002 г.; научно-технических конференциях в Орлов-
ском государственном техническом университете в 1986-2003 гг.
Публикации, По теме диссертационной работы опубликовано: монографий - 1; статей в центральных и зарубежных научных рецензируемых издания, и сборниках, входящих в "Перечень периодических научных и научно-технических изданий, выпускаемых в Российской Федерации, в которых рекомендуется публикация основных результатов диссертаций на соискание ученой степени доктора наук" - 10; статей в различных межвузовских и внутривузовских сборниках научно-технических трудов - 23; тезисов докладов на международных, всероссийских и региональных научно-технических конференциях - 14; авторских свидетельств на изобретения и патентов 11.
Структура и объем диссертации. Диссертационная работа состоит из введения, четырех основных глав, заключения, списка использованных источников из 249 наименований и включает 189 страниц машинописного основного текста, содержит 144 рисунка и фотографии и 13 таблиц. Общий объем - 308 страниц.
