Введение к работе

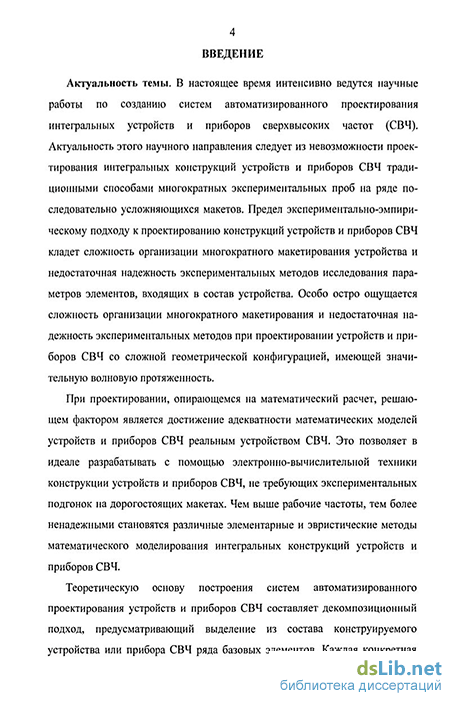

Актуальность темы В настоящее время интенсивно ведутся научные работы по созданию систем автоматизированного проектирования технических систем и интегральных устройств сверхвысоких частот (СВЧ) Актуальность этого научного направления следует из невозможности проектирования интегральных конструкций устройств и приборов СВЧ традиционными способами многократных экспериментальных проб на ряде последовательно усложняющихся макетов Предел экспериментально-эмпирического подхода к проектированию определяется сложностью организации многократного макетирования и недостаточной надежностью экспериментальных методов исследования параметров элементов, входящих в состав устройства СВЧ При проектировании, опирающемся на математический расчет, решающим фактором является достижение адекватности математических моделей устройств и приборов СВЧ реальным устройствам. Это позволяет в идеале разрабатывать с помощью электронно-вычислительной техники конструкции устройств и приборов СВЧ, не требующих экспериментальных подгонок на дорогостоящих макетах

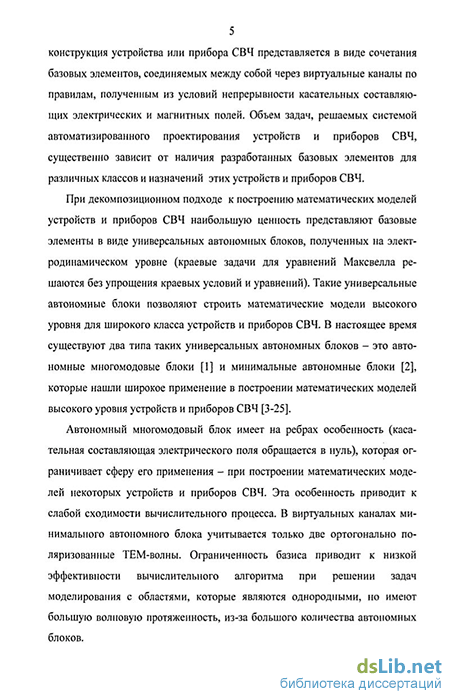

Теоретическую основу построения систем автоматизированного проектирования устройств и приборов СВЧ составляет декомпозиционный подход, предусматривающий выделение из состава конструируемого устройства и прибора СВЧ ряда базовых элементов Наибольшую ценность представляют базовые элементы для математических моделей устройств и приборов СВЧ в виде универсальных автономных блоков, полученных на электродинамическом уровне строгости в результате решения краевых задач для уравнений Максвелла без упрощения уравнений и краевых условий Такие универсальные автономные блоки позволяют строить математические модели высокого уровня для широкого класса технических систем, антенн, устройств и приборов СВЧ
В настоящее время разработаны два типа таких универсальных автономных блоков - это автономные многомодовые блоки и минимальные автономные блоки, которые применяются в построении математических моделей высокого уровня для устройств и приборов СВЧ Однако в виртуальных волновых каналах (прямоугольных металлических волноводах) автономного многомодового блока не распространяются ТЕМ-волны, а в виртуальных каналах минимального автономного блока используются только две ортогонально поляризованные ТЕМ-волны и не учитываются высшие типы волн Эти недостатки не присущи ав-
тономному блоку с виртуальными каналами Флоке - прямоугольными волноводами с периодическими граничными условиями на стенках волновода В каналах Флоке этого автономного блока распространяются ТЕМ-волны и высшие типы волн, в том числе и запредельные типы. Следовательно, автономные блоки с виртуальными каналами Флоке могут оказаться более эффективными и универсальными, чем существующие автономные многомодовые блоки и минимальные автономные блоки, при построении математических моделей устройств и приборов СВЧ, конструкции которых создаются на основе квазиТЕМ-волн Это, прежде всего, интегральные конструкции устройств и приборов СВЧ, разрабатываемых на основе полосково-щелевых структур
Идея построения автономного блока в виде однородного параллелепипеда с виртуальными каналами Флоке на гранях принадлежит В В Никольскому и до настоящего времени оставалась нереализованной.
Объектом исследования в диссертационной работе являются математические модели электродинамического уровня строгости для интегральных устройств и приборов СВЧ, а предметом исследования - базовые элементы для систем автоматизированного проектирования в виде универсальных автономных блоков с виртуальными каналами Флоке.
Целью диссертационной работы является построение декомпозиционных вычислительных алгоритмов определения дескрипторов базовых элементов (автономных блоков) в виде прямоугольных параллелепипедов с однородными материальными линейной или нелинейной средами заполнения и виртуальными каналами Флоке на гранях для математического моделирования устройств и приборов СВЧ на электродинамическом уровне строгости.
Задачи исследования:
провести обзор и анализ существующих декомпозиционных методов математического моделирования устройств и приборов СВЧ,
создать универсальный декомпозиционный численный метод решения задач дифракции для линейных и нелинейных уравнений Максвелла;
разработать математические модели интегральных конструкций устройств и приборов СВЧ на базе полосково-щелевых структур;
провести анализ результатов математического моделирования устройств и приборов СВЧ на базе полосково-щелевых структур.
Методы исследования. В работе использованы методы вычислительной математики, уравнений математической физики, теории матриц, технической электродинамики
Научная новизна разработанного декомпозиционного вычислительного метода состоит в том, что в отличие от существующих методов автономных многомодовых блоков и минимальных автономных блоков он впервые позволяет преодолеть ограниченность базиса, так как в спектре собственных волн прямоугольного канала Флоке существуют ТЕМ-волны и волны высших типов, включая и запредельные, и, следовательно, разработать эффективные вычислительные алгоритмы решения задач дифракции квазиТЕМ-волн в интегральных устройствах и приборах СВЧ, выполненных на основе полосково-щелевых структур Этот метод позволяет учесть особенность на ребрах параллелепипеда (в отличие от метода автономных многомодовых блоков), осуществлять быстрый переход от одной решаемой задачи дифракции к другой при изменении геометрии моделируемых устройств и приборов СВЧ
Теоретическая и практическая ценность работы. Теоретическая ценность работы заключается в разработке математических методов нахождения дескрипторов автономных блоков в виде прямоугольных параллелепипедов с однородными материальными линейной и нелинейной средами и виртуальными каналами Флоке на гранях для математического моделирования устройств и приборов СВЧ с использованием декомпозиционного подхода.
На основе метода автономных блоков с виртуальными каналами Флоке разработан пакет прикладных программ в среде Matlab, который позволяет ввести компьютерное моделирование в практику разработок устройств и приборов СВЧ, существенно повысить надежность и качество проектирования, значительно сократить сроки. С помощью разработанного пакета построены и исследованы математические модели высокого уровня для наиболее требуемых на практике регулярных и нерегулярных полосково-щелевых структур с включениями линейных и нелинейных сред, а также интегрального модуля СВЧ с распределенным диодом Ганна планарной геометрии
На защиту выносятся:
1. Метод автономных блоков с виртуальными каналами Флоке -численный метод решения краевых задач для линейных и нелинейных уравнений Максвелла на основе универсальных базовых элементов в виде прямоугольных параллелепипедов с однородными материальными линейной и нелинейной средой заполнения и виртуальными каналами Флоке на их гранях.
Математические модели электродинамического уровня строгости для продольно-регулярных полосково-щелевых структур сложной пла-нарной геометрии, базирующиеся на решении двумерных краевых задач для уравнений Максвелла без упрощения уравнений и краевых условий
Математические модели нерегулярных полосково-щелевых пла-нарных структур с линейными неоднородностями, базирующиеся на решении трехмерных краевых задач дифракции для уравнений Максвелла с учетом краевых условий и условий неасимптотического излучения.
Математические модели нерегулярных полосково-щелевых пла-нарных структур с включениями нелинейных материальных сред, базирующиеся на решении трехмерных нелинейных краевых задач дифракции для уравнений Максвелла с учетом краевых условий и условий неасимптотического излучения.
Математическая модель интегрального модуля СВЧ с нелинейным включением в виде распределенного диода Ганна планарной геометрии, базирующаяся на решении трехмерной нелинейной краевой задачи дифракции для уравнений Максвелла совместно с уравнением движения носителей заряда в полупроводнике с учетом краевых условий и условий неасимптотического излучения.
6 Пакет прикладных программ, состоящий из компилятора модели и библиотеки базовых элементов
Апробация работы Основные результаты диссертационной работы докладывались и обсуждались на межвузовской научно-технической конференции, 2005 г, г Пенза, ПАИИ, I Международной научно-технической конференции «Аналитические и численные методы моделирования естественных и социальных проблем», 2006 г, г Пенза, ПГУ, Международном симпозиуме «Надежность и качество», 2006 г, г Пенза, ПГУ; V Международной научно-технической конференции «Физика и технические приложения волновых процессов», 2006 г., г Самара, СГУ Пакет прикладных программ, разработанный на основе автономных блоков с виртуальными каналами Флоке, использовался при проектировании и разработке интегрального модуля СВЧ, который входил в состав приборного обеспечения при проведении Государственных испытаний изделий 7Н36, 7Н9, 7Н12 (акт о внедрении прилагается).
Публикации. По результатам диссертации опубликовано 12 статей, из них 3 в рецензируемых журналах, входящих в перечень ВАК, 9 -при поддержке Российского фонда фундаментальных исследований (грант № 05-08-33503-а)

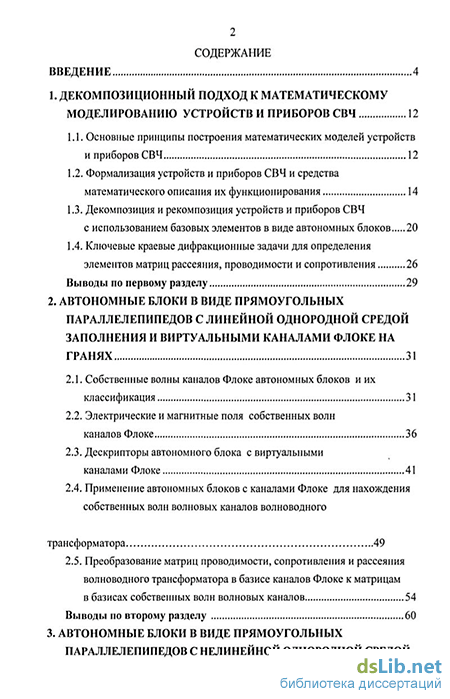

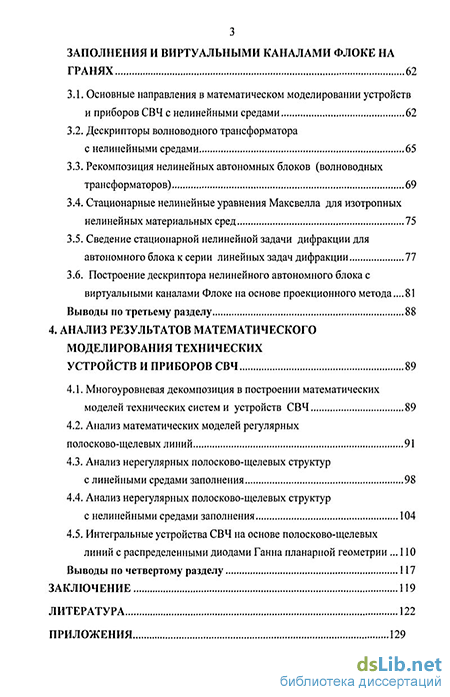

Структура и объем диссертации. Диссертационная работа состоит из введения, четырех глав, заключения, списка литературы. Общий объем диссертационной работы 150 страниц, 35 рисунков, библиографический список содержит 61 наименование
