Введение к работе
Актуальность работы
Традиционно в качестве высоковольтного коммутирующего элемента генераторов высоковольтных импульсов возбуждения электроразрядных газовых лазеров используются тиратроны и вакуумные модуляторные лампы, однако эти приборы имеют целый ряд недостатков, которые ограничивают их применение при создании технологичных и надежных лазерных систем.
По мере развития полупроводниковых приборов появляется все больше работ, направленных на создание генератора импульсов возбуждения на основе низковольтной (1-2 кВ) полупроводниковой элементной базы. Недостатком таких схем на основе твердотельных ключей является использование высоковольтного повышающего трансформатора, что ограничивает максимальную длительность импульса и скорость нарастания тока через коммутатор. В результате требуется применение большого числа звеньев магнитного сжатия, что в свою очередь приводит к большим потерям и низкому коэффициенту полезного действия генератора.
Лазеры и технологии на их основе уже стали неотъемлемой частью современного промышленно развитого мира и находят широкое применение в машиностроении, медицине, точном приборостроении, военной технике, технологиях передачи информации и многих Других областях промышленности, науки и техники. Среди различных типов лазеров, лазеры на парах меди и эксимерные ArF - лазеры занимают особое место, поскольку обладают набором уникальных характеристик.
Лазер на парах меди (ЛПМ) является одним из наиболее эффективных источников излучения в видимом диапазоне спектра среди всех известных на сегодняшний день газовых лазеров. ЛПМ имеет такое сочетание характеристик, которое делает его незаменимым в ряде областей науки, техники и медицины.

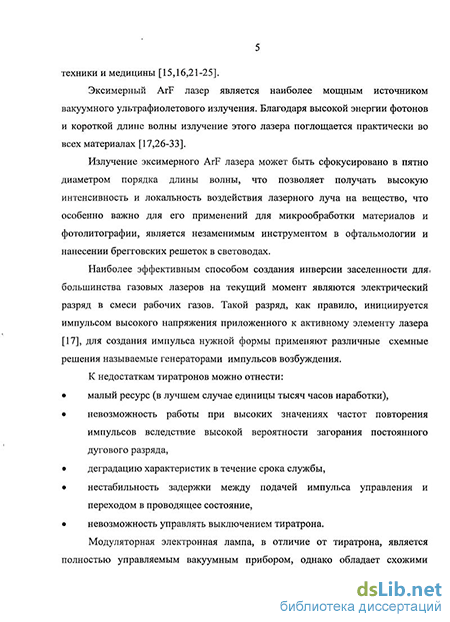

Эксимерный ArF лазер является наиболее мощным источником вакуумного ультрафиолетового излучения. Благодаря высокой энергии фотонов и короткой длине волны, излучение этого лазера поглощается практически во всех материалах.
Излучение эксимерного ArF лазера может быть сфокусировано в пятно диаметром порядка длины волны, что позволяет получать высокую интенсивность и локальность воздействия лазерного луча на вещество, что особенно важно для его применений в области микрообработки материалов и фотолитографии. Излучение с такой длиной волны является незаменимым инструментом в офтальмологии и нанесении брегговских решеток в световодах.
На основании вышесказанного видно, что разработка и создание долговечных, надежных и эффективных систем накачки ЛПМ и эксимерных ArF лазеров на основе современной твердотельной элементной базы поможет избежать указанных недостатков существующих систем питания и является весьма актуальным направлением исследований.
Объект и предмет исследований
Объектом исследований являются системы накачки лазеров на парах меди и эксимерных ArF лазеров.
Предметом исследований являются твердотельные генераторы высоковольтных наносекундных импульсов на основе составного коммутатора, состоящего из последовательно-параллельно соединенных биполярных транзисторов с изолированным затвором (БТИЗ).
Цель работы
Основной целью настоящей диссертационной работы является разработка, создание и исследование твердотельных систем пакачки импульсных и импульсно-периодических газоразрядных лазеров на парах меди и эксимерных ArF лазеров на основе высоковольтного составного транзисторного коммутатора, состоящего из последовательно-параллельно
5 соединенных биполярных транзисторов с изолированным затвором. Исследование электрофизических процессов в системе накачки лазера на парах меди и эксимерного ArF лазера, определение оптимальных параметров элементов и режимов работы предложенных систем накачки.
Методы исследований
Основной подход исследований состоит в применении нового составного высоковольтного твердотельного коммутатора на основе БТИЗ в сочетании со схемой удвоения напряжения за счет неполного разряда накопительного конденсатора и системой магнитной компрессии для создания генераторов высоковольтных наносекундных импульсов, способных эффективно накачивать широкий класс газоразрядных лазеров и других газоразрядных приборов.
Основными методами экспериментального исследования были измерения напряжений и токов соответствующими датчиками с субнаносекундным разрешением и системой сбора данных, а также измерение выходных параметров лазерного излучения с помощью термопарного измерителя и быстродействующего оптического детектора.
В ходе экспериментов проводилась регистрация токов, напряжений и тепловых потерь в схеме коммутатора при различных режимах работы (рабочее напряжение на коммутаторе, тип и величина нагрузки, частота повторения импульсов, параметры импульсов управления), а также измерение энергии и мощности выходного лазерного излучения, измерения его распределения, временной зависимости и разброса задержки между лазерным излучением и синхроимпульсом.
При исследовании схем с параллельно-последовательным включением БТИЗ проводились измерения временных характеристик (разброс времени срабатывания, время нарастания и спада напряжения и тока, падение напряжение, распределение токов, потери) на отдельных транзисторах коммутатора.
Исследование импульсов напряжения проводилось на коллекторах
БТИЗ коммутатора, импульсов тока - на выходе коммутатора. Импульсы напряжения измерялись высоковольтными щупами Tektronix Р6015А, импульсы тока - малоиндуктивными шунтами и датчиками тока.
Регистрация электрических сигналов с щупов и датчиков тока проводилась с помощью цифрового запоминающего осциллографа LeCroy WaveRunner 6051А с полосой пропускания 500 МГц и частотой дискретизации 5 Гвыборок/с.
Для оценки мощности потерь температура на элементах коммутатора регистрировались бесконтактным методом с применением инфракрасного пирометра RayTek MiniTemp.
Научная новизна
В представленной работе впервые предложена, разработана и исследована полностью твердотельная система накачки лазера на парах меди на основе высоковольтного составного транзисторного коммутатора, состоящего из последовательно соединенных БТИЗ и работающего совместно с системой магнитного сжатия импульсов.
В результате исследований автором диссертации была произведена оптимизация параметров предложенной системы накачки ЛПМ с отпаянным саморазогревным активным элементом Kulon LT-10Cu. Достигнуты следующие параметры лазерной системы: средняя мощность -12 Вт, длительность импульса - 17н-20 не, частота повторения 15 кГц, коэффициент полезного действия лазера 0,7 %.
Впервые разработана и создана твердотельная система накачки эксимерпого ArF лазера с высоковольтным твердотельным коммутатором, состоящим из последовательно-параллельно соединенных БТИЗ.
Экспериментально исследована предложенная система накачки газоразрядной камеры эксимерпого ArF лазера модели CL5000. Результаты экспериментов показали надежную работу системы накачки лазера, при этом были достигнуты следующие выходные параметры лазера: энергия излучения в импульсе - 15 мДж, частота повторения импульсов - 2 кГц.
7 Практическая значимость
Разработанная и созданная автором работы полностью твердотельная система накачки лазера на парах меди позволила создать лазерные системы не только не уступающие по основным параметрам лазерным системам на основе традиционных схем накачки, но и по целому ряду эксплуатационных параметров их превосходящие.
Основными преимуществами предложенной системы накачки ЛПМ по сравнению с традиционными схемами, построенными на базе тиратрона и модуляторной лампы, являются: высокая надежность и долговечность, стабильность характеристик, низкие потери и сравнительно малые габариты и вес. Применение предложенной системы накачки ЛПМ совместно с отпаянными саморазогревными активными лазерными элементами ФГУП «Исток» создает реальную возможность выпуска конкурентоспособных ЛПМ для лазерного рынка.
Твердотельная система накачки эксимерного ArF лазера на основе
высоковольтного твердотельного коммутатора, также состоящего из
последовательно-параллельно соединенных БТИЗ, позволяет
изготавливать долговечные, надежные и компактные лазерные системы ультрафиолетового диапазона. Способность предложенной системы накачки работать с достаточно высокой частотой повторения открывает возможность ее применения в технологических эксимерных лазерах, работающих в импульсно-периодическом режиме.
Разработанные в настоящей работе генераторы импульсов для накачки лазеров по своим характеристикам имеют перспективы применения в ряде других областей науки и техники.
Реализация результатов работы
Результаты диссертационной работы и опытные образцы разработанных твердотельных коммутаторов и систем накачки лазеров на их основе использованы в Учреждениях Российской академии наук Институте электрофизики и электроэнергетики, Центре физического
8 приборостроения Института общей физики им. A.M. Прохорова Российской академии наук, Объединенном институте высоких температур Российской академии наук, Физическом институте имени П.Н.Лебедева Российской академии наук, Институте общей физики Российской академии наук, Институте автоматики и процессов управления Дальневосточного отделения Российской академии наук, а также РНЦ «Курчатовский институт», Научно-производственных объединениях «Астрофизика» и «Полюс», ООО «Алекс Лаб».
Защищаемые положения;
Генератор импульсов на основе высоковольтного твердотельного коммутатора, состоящего из последовательно соединенных биполярных транзисторов с изолированным затвором, может эффективно использоваться для создания систем накачки лазеров на парах меди и представляет собой реальную альтернативу существующим системам, а по ряду параметров их превосходит;
Оптимальные значения параметров режимов работы и величин элементов схемы генератора для предложенной полностью твердотельной системы накачки лазера на парах меди;
Генератор высоковольтных наносекундных импульсов на основе высоковольтного твердотельного коммутатора состоящего из последовательно-параллельно соединенных биполярных транзисторов с изолированным затвором может эффективно использоваться для накачки эксимерного ArF лазера;
Высоковольтный твердотельный коммутатор на основе биполярных транзисторов с изолированным затвором обладает свойством масштабируемости характеристик методом их паралелльно-последовательного соединения.
Вклад автора
При непосредственном участии автора работы были разработаны, созданы и исследованы полностью твердотельные системы накачки лазера
на парах меди и эксимерного ArF лазера на основе высоковольтного составного транзисторного коммутатора, состоящего из последовательно-параллельно соединенных БТИЗ.
Автор диссертации принимал непосредственное участие в оптимизации параметров - предложенной полностью твердотельной системы накачки лазера на парах меди с отпаянным саморазогревным активным элементом Kulon LT-lOCu.
При личном участии автора была экспериментально исследована предложенная система накачки газоразрядной камеры эксимерного ArF лазера модели CL5000.
Апробация работы и научные публикации
По теме диссертации автором опубликовано 10 научных работ.
Основные результаты диссертации докладывались и обсуждались на научных семинарах ИЭЭ РАН, а также докладывались на следующих международных конференциях: «Лазерные технологии XXI века» (ноябрь 2007, Москва, РФ), на симпозиумах "Лазеры на парах металлов" (сентябрь 2008 и сентябрь 2010, Лоо, РФ), на 17-й международной конференции по лазерным технологиям Advanced Laser Technologies ALT'09 (август 2009, Анталия, Турция).
Объем и структура работы
Диссертация состоит из введения, четырех глав, заключения и списка литературы. Диссертация содержит 120 страниц машинописного текста, 4 таблицы, 43 рисунка по тексту и список литературы, который состоит из 145 источников отечественных и зарубежных авторов.
