Совершенствование широкополосной прокатки трубных сталей на основе моделирования поведения поверхностных трещин непрерывнолитого сляба Пустовойтов, Денис Олегович

Совершенствование широкополосной прокатки трубных сталей на основе моделирования поведения поверхностных трещин непрерывнолитого сляба
<
Совершенствование широкополосной прокатки трубных сталей на основе моделирования поведения поверхностных трещин непрерывнолитого сляба Совершенствование широкополосной прокатки трубных сталей на основе моделирования поведения поверхностных трещин непрерывнолитого сляба Совершенствование широкополосной прокатки трубных сталей на основе моделирования поведения поверхностных трещин непрерывнолитого сляба Совершенствование широкополосной прокатки трубных сталей на основе моделирования поведения поверхностных трещин непрерывнолитого сляба Совершенствование широкополосной прокатки трубных сталей на основе моделирования поведения поверхностных трещин непрерывнолитого сляба
>

Диссертация, - 480 руб., доставка 1-3 часа, с 10-19 (Московское время), кроме воскресенья

Автореферат - бесплатно, доставка 10 минут, круглосуточно, без выходных и праздников

Пустовойтов, Денис Олегович. Совершенствование широкополосной прокатки трубных сталей на основе моделирования поведения поверхностных трещин непрерывнолитого сляба : диссертация ... кандидата технических наук : 05.16.05 / Пустовойтов Денис Олегович; [Место защиты: Магнитог. гос. техн. ун-т им. Г.И. Носова].- Магнитогорск, 2010.- 148 с.: ил. РГБ ОД, 61 11-5/924

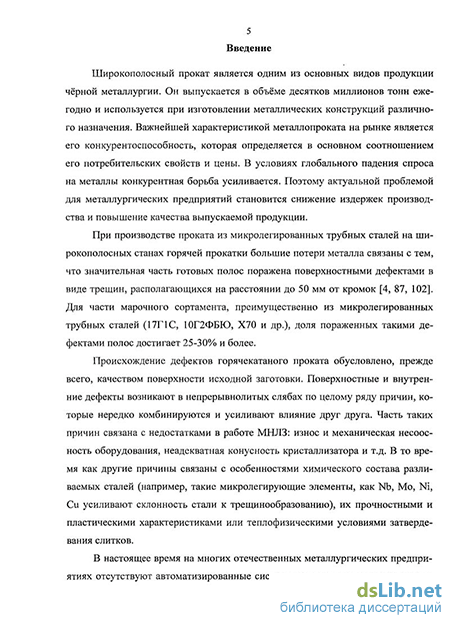

Введение к работе

Актуальность работы. Широкополосный прокат является одним из основных видов продукции чёрной металлургии. Он выпускается в объёме десятков миллионов тонн ежегодно и используется при изготовлении металлических конструкций различного назначения. Важнейшей характеристикой металлопроката на рынке является его конкурентоспособность, которая определяется в основном соотношением его потребительских свойств и цены. В условиях глобального падения спроса на металлы конкурентная борьба усиливается. Поэтому актуальной проблемой для металлургических предприятий становится снижение издержек производства и повышение качества выпускаемой продукции.

При производстве проката из микролегированных трубных сталей на широкополосных станах горячей прокатки большие потери металла связаны с тем, что значительная часть готовых полос поражена поверхностными дефектами в виде трещин, располагающихся на расстоянии до 50 мм от кромок. Для части марочного сортамента, преимущественно из трубных сталей, микролегированных ниобием, доля пораженных такими дефектами полос достигает 25-30% и более. Происхождение дефектов горячекатаного проката обусловлено, прежде всего, качеством поверхности исходной заготовки.

В настоящее время на многих отечественных металлургических предприятиях отсутствуют автоматизированные системы контроля качества не-прерывнолитых слябов в потоке МНЛЗ. Поэтому в прокатный передел могут поступать заготовки с поверхностными дефектами различной морфологии. Каждый характерный поверхностный дефект непрерывнолитого сляба в случае его невыявления и неудаления трансформируется в дефект поверхности полосового проката, в результате чего металл переводят во второй сорт или беззаказную продукцию.

Цель работы - получение проката из микролегированных трубных сталей высокого качества на основе развития моделей для расчёта рациональных технологических режимов, ограничивающих смещение поверхностных дефектов от кромок в направлении середины ширины полос.

Задачи исследования:

  1. Выбрать, адаптировать и экспериментально проверить адекватность математической модели процесса горячей прокатки слябов с учётом наличия поверхностных дефектов в виде продольных и поперечных трещин.

  2. Выполнить численное моделирование и исследование основных закономерностей трансформации поверхностных продольных и поперечных трещин сляба в дефекты поверхности широкополосного проката.

  3. Выполнить численное исследование основных закономерностей смещения дефектов от кромок в направлении середины ширины полос.

  1. Выполнить анализ влияния различных режимов черновой прокатки и формы деформирующего инструмента на возможность снижения поверхностного дефектообразования при производстве широкополосного проката.

  2. Разработать математические модели выбора рациональных технологических режимов, позволяющих минимизировать смещение поверхностных дефектов от кромок в направлении середины ширины полос при горячей прокатке на широкополосных станах.

Научная новизна заключается в следующем:

  1. На основе трёхмерного численного моделирования методом конечных элементов установлены основные закономерности трансформации поверхностных продольных и поперечных трещин сляба в дефекты поверхности широкополосного проката при деформации в горизонтальных валках черновой группы стана.

  2. Уточнены закономерности перехода металла с боковых граней сляба на верхние (нижние) поверхности раската, учитывающие взаимосвязь геометрии поперечного сечения раската, степени деформации и условий трения на контакте с рабочими валками.

  3. Уточнена зависимость для определения высоты приконтактных наплывов раската, образующихся при черновой прокатке в вертикальных валках, учитывающая условия трения в очаге деформации, а также форму вертикальных валков чернового окалиноломателя (калибр или гладкая бочка).

  4. Впервые получены на основе численного моделирования методом конечных элементов зависимости для определения ширины полоски перехода металла с боковых граней сляба на верхние (нижние) поверхности полосы при черновой широкополосной прокатке, учитывающие геометрические размеры сляба, режимы обжатий в вертикальных и горизонтальных валках, а также условия трения в очаге деформации.

Практическая значимость работы состоит в следующем:

  1. Усовершенствована технология широкополосной прокатки микролегированных трубных сталей за счёт снижения контактных сил трения в очаге деформации, а также эффективного перераспределения обжатий в горизонтальных валках черновой группы стана. Предложенные технологические решения позволяют ограничить величину смещения поверхностных дефектов на расстоянии, не превышающем 8-10 мм от кромок полосы.

  2. Разработана методика расчёта величины смещения поверхностных дефектов от кромок в направлении середины ширины полос при горячей прокатке микролегированных трубных сталей.

  3. Разработана методика выбора размеров исходной заготовки (сляба), обеспечивающая уменьшение расхода металла при широкополосной горячей прокатке за счёт снижения боковой обрези по кромочным дефектам.

Реализация работы. Разработаны и приняты к реализации деформационные режимы черновой прокатки микролегированных трубных сталей на ШСГП 2000 ОАО «Магнитогорский металлургический комбинат». Предло-

женные деформационные режимы отличаются сниженными на 3-5% значениями обжатий в первых трёх клетях черновой группы стана. При этом для снижения контактных сил трения в очаге деформации прокатку трубных сталей ведут в первом монтаже после перевалки рабочих валков. Математические модели и методики расчёта технологических режимов производства широкополосного проката, позволяющие уменьшить расход металла, используются в научных исследованиях ООО «Магнитогорский научный информационно-технический центр», а также применяются в учебном процессе кафедры «Обработка металлов давлением» ГОУ ВПО «МГТУ».

Апробация работы. Основные положения диссертационной работы изложены и обсуждены на научно-технических конференциях различных уровней: ежегодных научно-технических конференциях ГОУ ВПО «Магнитогорский государственный технический университет им. Г.И. Носова» (2007-2010 гг.); международной научно-технической конференции молодых специалистов ОАО «Магнитогорский металлургический комбинат» (2010 г.); на Седьмом (г. Москва, 15-18 октября 2007 г.) и Восьмом (г. Магнитогорск, 11-15 октября 2010 г.) Конгрессах прокатчиков; на международной научно-практической конференции «Инженерные системы - 2010» в ГОУ ВПО «Российский университет дружбы народов» (г. Москва, 6-9 апреля 2010 г.); на международной конференции «Технологии и оборудование для прокатного производства» (г. Москва, 20-21 апреля 2010 г.); на десятой международной научно-технической конференции по численным методам в процессах обработки металлов давлением NUMIFORM 2010 (Республика Корея, г. По-ханг, 13-17 июня 2010 г); на тринадцатой международной научно-технической конференции по обработке металлов давлением METAL FORMING 2010 (Япония, г. Тоёхаси, 19-22 сентября 2010 г).

Публикации. По теме диссертации опубликовано 9 научных работ, из них три в рецензируемых научных журналах, рекомендованных ВАК.

Структура и объем работы. Диссертация состоит из введения, четырех глав, заключения, списка использованных источников и пяти приложений. Текст диссертации изложен на 148 страницах машинописного текста, иллюстрирован 108 рисунками, содержит 16 таблиц. Библиографический список включает 135 наименований.
