Алгоритмы и модели адаптивных автокорреляционных экспресс-анализаторов параметров радиосигналов Шостак Александр Николаевич

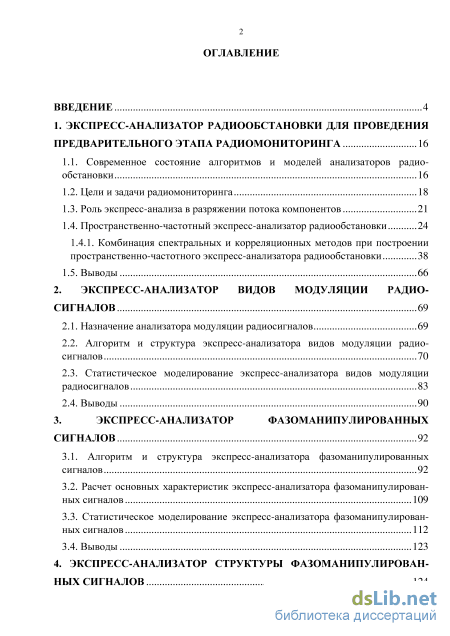

Содержание к диссертации

Введение

1. Экспресс-анализатор радиообстановки для проведения предварительного этапа радиомониторинга 16

1.1. Современное состояние алгоритмов и моделей анализаторов радио обстановки 16

1.2. Цели и задачи радиомониторинга 18

1.3. Роль экспресс-анализа в разряжении потока компонентов 21

1.4. Пространственно-частотный экспресс-анализатор радиообстановки 24

1.4.1. Комбинация спектральных и корреляционных методов при построении пространственно-частотного экспресс-анализатора радиообстановки 38

1.5. Выводы 66

2. Экспресс-анализатор видов модуляции радио сигналов 69

2.1. Назначение анализатора модуляции радиосигналов 69

2.2. Алгоритм и структура экспресс-анализатора видов модуляции радиосигналов 70

2.3. Статистическое моделирование экспресс-анализатора видов модуляции радиосигналов 83

2.4. Выводы 90

3. Экспресс-анализатор фазоманипулированных сигналов 92

3.1. Алгоритм и структура экспресс-анализатора фазоманипулированных сигналов 92

3.2. Расчет основных характеристик экспресс-анализатора фазоманипулирован-ных сигналов 109

3.3. Статистическое моделирование экспресс-анализатора фазоманипулирован-ных сигналов 112

3.4. Выводы 123

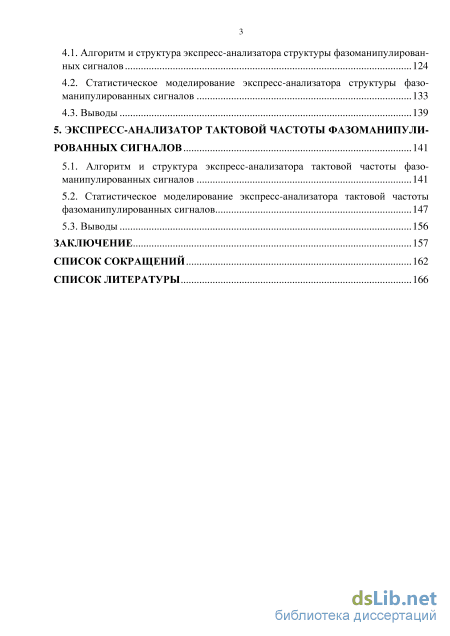

4. Экспресс-анализатор структуры фазоманипулирован ных сигналов 124

4.1. Алгоритм и структура экспресс-анализатора структуры фазоманипулирован ных сигналов 124

4.2. Статистическое моделирование экспресс-анализатора структуры фазо манипулированных сигналов 133

4.3. Выводы 139

5. Экспресс-анализатор тактовой частоты фазоманипули рованных сигналов 141

5.1. Алгоритм и структура экспресс-анализатора тактовой частоты фазо-манипулированных сигналов 141

5.2. Статистическое моделирование экспресс-анализатора тактовой частоты фазоманипулированных сигналов 147

5.3. Выводы 156

Заключение 157

Список сокращений 162

Список литературы 166

• Пространственно-частотный экспресс-анализатор радиообстановки
• Алгоритм и структура экспресс-анализатора видов модуляции радиосигналов
• Расчет основных характеристик экспресс-анализатора фазоманипулирован-ных сигналов
• Статистическое моделирование экспресс-анализатора структуры фазо манипулированных сигналов

Введение к работе

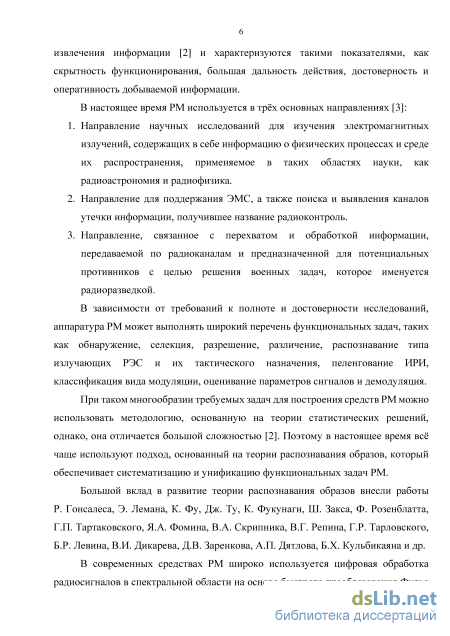

Актуальность темы диссертации. Аппаратура радиомониторинга (РМ) может
выполнять широкий перечень функциональных задач, таких как обнаружение,
селекция, разрешение, различение, распознавание типа излучающих

радиоэлектронных систем (РЭС) и их тактического назначения, пеленгование источников радиоизлучения (ИРИ), классификация вида модуляции, оценивание параметров сигналов и демодуляция.

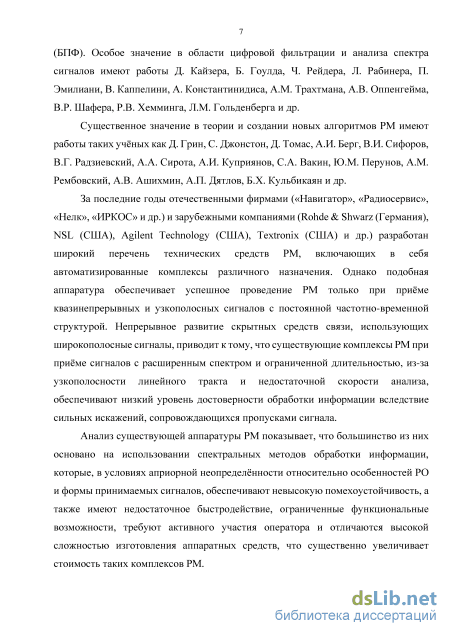

За последние годы отечественными фирмами («Навигатор», «Радиосервис», «Нелк», «ИРКОС» и др.) и зарубежными компаниями (Rohde & Shwarz (Германия), NSL (США), Agilent Technology (США), Textronix (США) и др.) разработан широкий перечень технических средств РМ, включающих в себя автоматизированные комплексы различного назначения. Однако подобная аппаратура обеспечивает успешное проведение РМ только при приёме квазинепрерывных и узкополосных сигналов с постоянной частотно-временной структурой.

Анализ существующей аппаратуры РМ показывает, что большинство из них
основано на использовании спектральных методов обработки информации, которые,
в условиях априорной неопределённости относительно особенностей

радиообстановки (РО) и формы принимаемых сигналов, обеспечивают невысокую помехоустойчивость, а также имеют недостаточное быстродействие, ограниченные функциональные возможности, требуют активного участия оператора и отличаются высокой сложностью изготовления аппаратных средств, что существенно увеличивает стоимость таких комплексов РМ.

Поэтому, для обеспечения необходимого уровня достоверности РМ при приёме
кратковременных и скрытных радиосигналов, целесообразно, помимо спектральных
методов обработки, использовать корреляционные методы, так как они обеспечивают
потенциальную помехоустойчивость и возможность реализации

многофункциональных автоматических комплексов радиомониторинга (АКР) (пассивной радиолокации).

Наиболее эффективно корреляционные методы обработки информации реализуются в экспресс-анализаторе (ЭА), который является одной из основных подсистем АКР и предназначен для оперативного уменьшения априорной неопределённости до такого уровня, при котором обеспечивается высокая достоверность детального анализа и демодуляции в других подсистемах АКР.

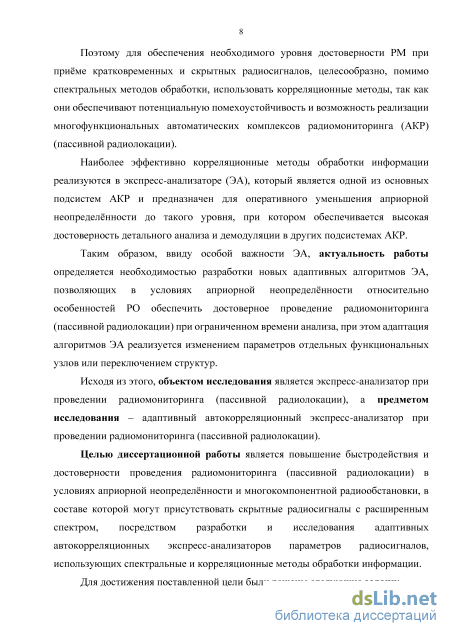

Таким образом, ввиду особой важности ЭА, актуальность работы определяется необходимостью разработки новых адаптивных алгоритмов ЭА, позволяющих в условиях априорной неопределённости относительно особенностей РО обеспечить достоверное проведение радиомониторинга (пассивной радиолокации) при ограниченном времени анализа, при этом адаптация алгоритмов ЭА реализуется изменением параметров отдельных функциональных узлов или переключением структур.

Исходя из этого, объектом исследования является экспресс-анализатор при
проведении радиомониторинга (пассивной радиолокации), а предметом

исследования – адаптивный автокорреляционный экспресс-анализатор при проведении радиомониторинга (пассивной радиолокации).

Целью диссертационной работы является повышение быстродействия и достоверности проведения радиомониторинга (пассивной радиолокации) в условиях

4
априорной неопределённости и многокомпонентной радиообстановки, в составе
которой могут присутствовать скрытные радиосигналы с расширенным спектром,
посредством разработки и исследования адаптивных автокорреляционных экспресс-
анализаторов параметров радиосигналов, использующих спектральные и
корреляционные методы обработки информации.

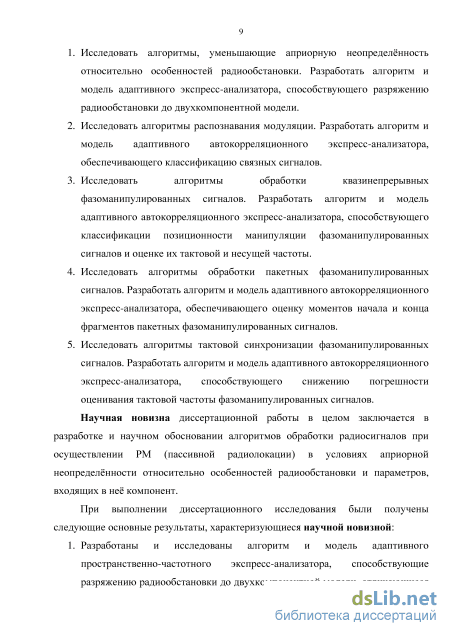

Для достижения поставленной цели были решены следующие задачи:

1. Исследовать алгоритмы, уменьшающие априорную неопределённость относительно особенностей радиообстановки. Разработать алгоритм и модель адаптивного экспресс-анализатора, способствующего разряжению радиообстановки до двухкомпонентной модели.

2. Исследовать алгоритмы распознавания модуляции. Разработать алгоритм и модель адаптивного автокорреляционного экспресс-анализатора, обеспечивающего классификацию связных сигналов.

3. Исследовать алгоритмы обработки квазинепрерывных фазоманипулированных сигналов. Разработать алгоритм и модель адаптивного автокорреляционного экспресс-анализатора, способствующего классификации позиционности манипуляции фазоманипулированных сигналов и оценке их тактовой и несущей частоты.

4. Исследовать алгоритмы обработки пакетных фазоманипулированных сигналов. Разработать алгоритм и модель адаптивного автокорреляционного экспресс-анализатора, обеспечивающего оценку моментов начала и конца фрагментов пакетных фазоманипулированных сигналов.

5. Исследовать алгоритмы тактовой синхронизации фазоманипулированных сигналов. Разработать алгоритм и модель адаптивного автокорреляционного экспресс-анализатора, способствующего снижению погрешности оценивания тактовой частоты фазоманипулированных сигналов.

Научная новизна диссертационной работы в целом заключается в разработке и научном обосновании алгоритмов обработки радиосигналов при осуществлении РМ (пассивной радиолокации) в условиях априорной неопределённости относительно особенностей радиообстановки и параметров, входящих в неё компонент.

При выполнении диссертационного исследования были получены следующие основные результаты, характеризующиеся научной новизной:

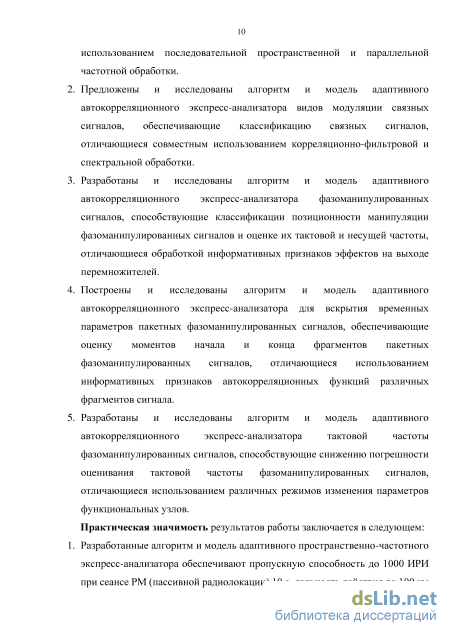

6. Разработаны и исследованы алгоритм и модель адаптивного пространственно-частотного экспресс-анализатора, способствующие разряжению радиообстановки до двухкомпонентной модели, отличающиеся использованием последовательной пространственной и параллельной частотной обработки.

7. Предложены и исследованы алгоритм и модель адаптивного автокорреляционного экспресс-анализатора видов модуляции связных сигналов, обеспечивающие классификацию связных сигналов, отличающиеся совместным использованием корреляционно-фильтровой и спектральной обработки.

8. Разработаны и исследованы алгоритм и модель адаптивного автокорреляционного экспресс-анализатора фазоманипулированных сигналов, способствующие классификации позиционности манипуляции фазоманипулированных сигналов и оценке их тактовой и несущей частоты,

5 отличающиеся обработкой информативных признаков эффектов на выходе перемножителей.

4. Построены и исследованы алгоритм и модель адаптивного автокорреляционного экспресс-анализатора для вскрытия временных параметров пакетных фазоманипулированных сигналов, обеспечивающие оценку моментов начала и конца фрагментов пакетных фазоманипулированных сигналов, отличающиеся использованием информативных признаков автокорреляционных функций различных фрагментов сигнала.

5. Разработаны и исследованы алгоритм и модель адаптивного автокорреляционного экспресс-анализатора тактовой частоты фазоманипулированных сигналов, способствующие снижению погрешности оценивания тактовой частоты фазоманипулированных сигналов, отличающиеся использованием различных режимов изменения параметров функциональных узлов.

Практическая значимость результатов работы заключается в следующем:

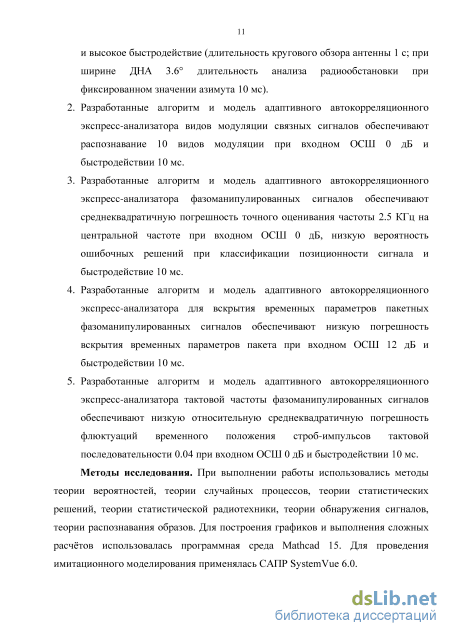

1. Разработанные алгоритм и модель адаптивного пространственно-частотного экспресс-анализатора обеспечивают пропускную способность до 1000 ИРИ при сеансе РМ (пассивной радиолокации) 10 с, дальность действия до 100 км и высокое быстродействие (длительность кругового обзора антенны 1 с; при ширине ДНА 3.6 длительность анализа радиообстановки при фиксированном значении азимута 10 мс).

2. Разработанные алгоритм и модель адаптивного автокорреляционного экспресс-анализатора видов модуляции связных сигналов обеспечивают распознавание 10 видов модуляции при входном ОСШ 0 дБ и быстродействии 10 мс.

3. Разработанные алгоритм и модель адаптивного автокорреляционного экспресс-анализатора фазоманипулированных сигналов обеспечивают среднеквадратичную погрешность точного оценивания частоты 2.5 КГц на центральной частоте при входном ОСШ 0 дБ, низкую вероятность ошибочных решений при классификации позиционности сигнала и быстродействие 10 мс.

4. Разработанные алгоритм и модель адаптивного автокорреляционного экспресс-анализатора для вскрытия временных параметров пакетных фазоманипулированных сигналов обеспечивают низкую погрешность вскрытия временных параметров пакета при входном ОСШ 12 дБ и быстродействии 10 мс.

5. Разработанные алгоритм и модель адаптивного автокорреляционного экспресс-анализатора тактовой частоты фазоманипулированных сигналов обеспечивают низкую относительную среднеквадратичную погрешность флюктуаций временного положения строб-импульсов тактовой последовательности 0.04 при входном ОСШ 0 дБ и быстродействии 10 мс.

Методы исследования. При выполнении работы использовались методы теории вероятностей, теории случайных процессов, теории статистических решений, теории статистической радиотехники, теории обнаружения сигналов, теории распознавания образов. Для построения графиков и выполнения сложных расчётов использовалась программная среда Mathcad 15. Для проведения имитационного моделирования применялась САПР SystemVue 6.0.

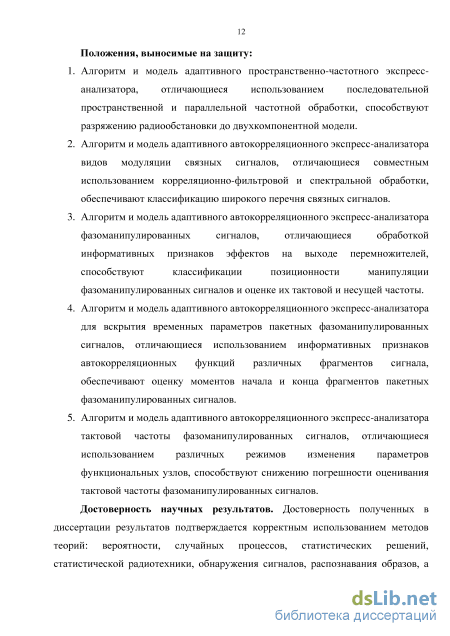

Положения, выносимые на защиту:

6. Алгоритм и модель адаптивного пространственно-частотного экспресс-анализатора, отличающиеся использованием последовательной пространственной и параллельной частотной обработки, способствуют разряжению радиообстановки до двухкомпонентной модели.

7. Алгоритм и модель адаптивного автокорреляционного экспресс-анализатора видов модуляции связных сигналов, отличающиеся совместным использованием корреляционно-фильтровой и спектральной обработки, обеспечивают классификацию широкого перечня связных сигналов.

8. Алгоритм и модель адаптивного автокорреляционного экспресс-анализатора фазоманипулированных сигналов, отличающиеся обработкой информативных признаков эффектов на выходе перемножителей, способствуют классификации позиционности манипуляции фазоманипулированных сигналов и оценке их тактовой и несущей частоты.

9. Алгоритм и модель адаптивного автокорреляционного экспресс-анализатора для вскрытия временных параметров пакетных фазоманипулированных сигналов, отличающиеся использованием информативных признаков автокорреляционных функций различных фрагментов сигнала, обеспечивают оценку моментов начала и конца фрагментов пакетных фазоманипулированных сигналов.

10. Алгоритм и модель адаптивного автокорреляционного экспресс-анализатора тактовой частоты фазоманипулированных сигналов, отличающиеся использованием различных режимов изменения параметров функциональных узлов, способствуют снижению погрешности оценивания тактовой частоты фазоманипулированных сигналов.

Достоверность научных результатов. Достоверность полученных в
диссертации результатов подтверждается корректным использованием методов
теорий: вероятности, случайных процессов, статистических решений, статистической
радиотехники, обнаружения сигналов, распознавания образов, а также

использованием современных методов математического и имитационного моделирования.

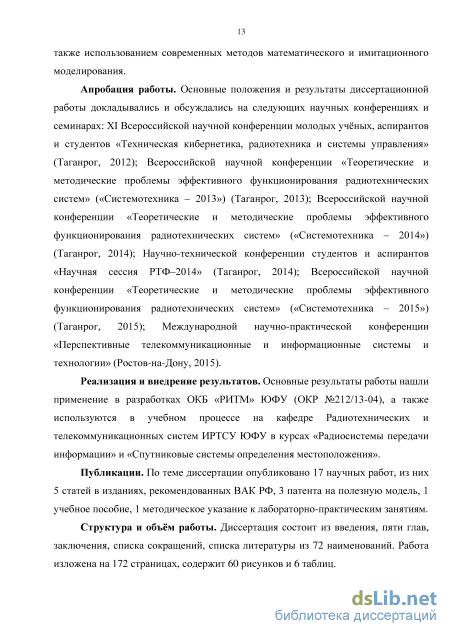

Апробация работы. Основные положения и результаты диссертационной
работы докладывались и обсуждались на следующих научных конференциях и
семинарах: XI Всероссийской научной конференции молодых учёных, аспирантов и
студентов «Техническая кибернетика, радиотехника и системы управления»
(Таганрог, 2012); Всероссийской научной конференции «Теоретические и
методические проблемы эффективного функционирования радиотехнических
систем» («Системотехника – 2013») (Таганрог, 2013); Всероссийской научной
конференции «Теоретические и методические проблемы эффективного

функционирования радиотехнических систем» («Системотехника – 2014») (Таганрог,
2014); Научно-технической конференции студентов и аспирантов «Научная сессия
РТФ–2014» (Таганрог, 2014); Всероссийской научной конференции «Теоретические
и методические проблемы эффективного функционирования радиотехнических
систем» («Системотехника – 2015») (Таганрог, 2015); Международной научно-
практической конференции «Перспективные телекоммуникационные и
информационные системы и технологии» (Ростов-на-Дону, 2015).

Реализация и внедрение результатов. Основные результаты работы нашли
применение в разработках ОКБ «РИТМ» ЮФУ (ОКР №212/13-04), а также
используются в учебном процессе на кафедре Радиотехнических и

телекоммуникационных систем ИРТСУ ЮФУ в курсах «Радиосистемы передачи информации» и «Спутниковые системы определения местоположения».

Публикации. По теме диссертации опубликовано 17 научных работ, из них 5 статей в изданиях, рекомендованных ВАК РФ, 3 патента на полезную модель, 1 учебное пособие, 1 методическое указание к лабораторно-практическим занятиям.

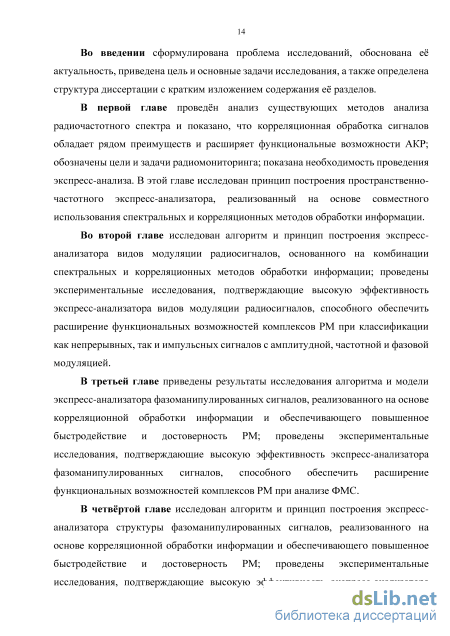

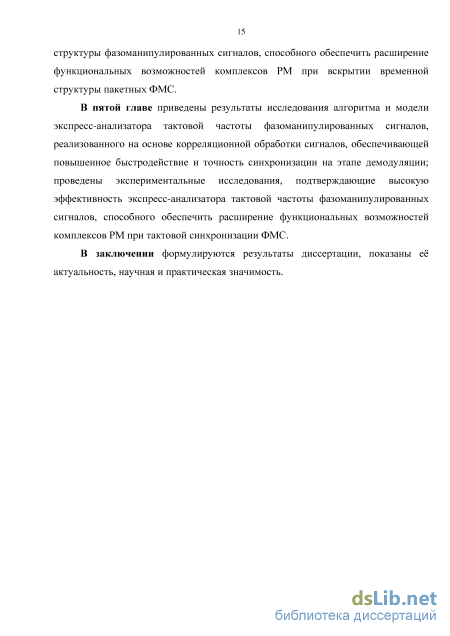

Структура и объём работы. Диссертация состоит из введения, пяти глав, заключения, списка сокращений, списка литературы из 72 наименований. Работа изложена на 172 страницах, содержит 60 рисунков и 6 таблиц.

Пространственно-частотный экспресс-анализатор радиообстановки

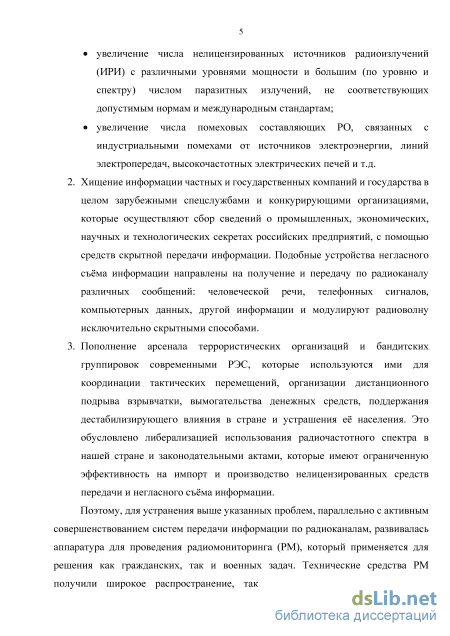

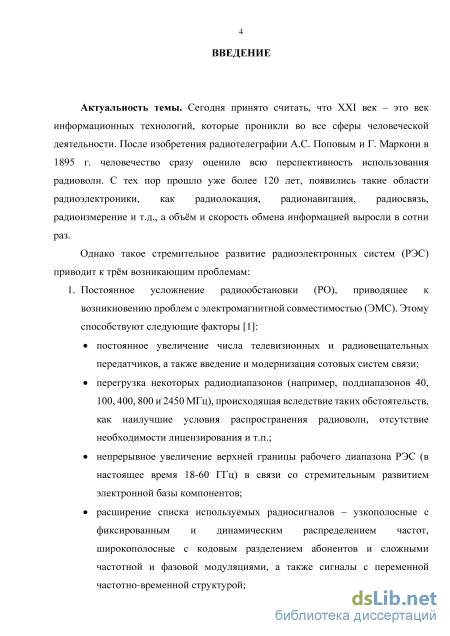

Стремительное развитие радиоэлектронных систем (РЭС) приводит к возникновению ряда проблем: постоянное усложнение радиообстановки (РО); хищение информации частных и государственных компаний с помощью средств скрытной передачи информации; пополнение арсенала террористических организаций и бандитских группировок современными РЭС.
