Содержание к диссертации
Титульный лист.

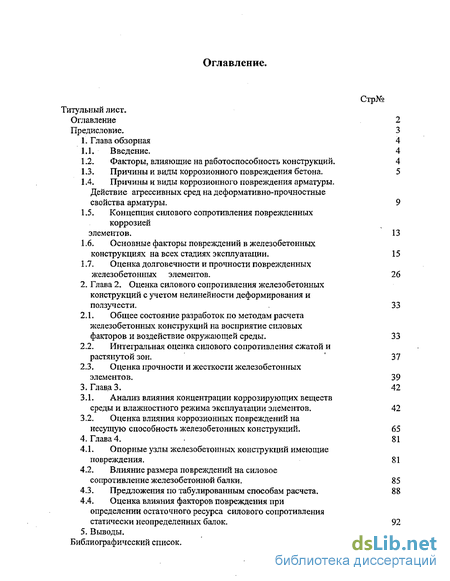

Оглавление
Предисловие.
1. Глава обзорная
1.1. Введение.
1.2. Факторы, влияющие на работоспособность конструкций.

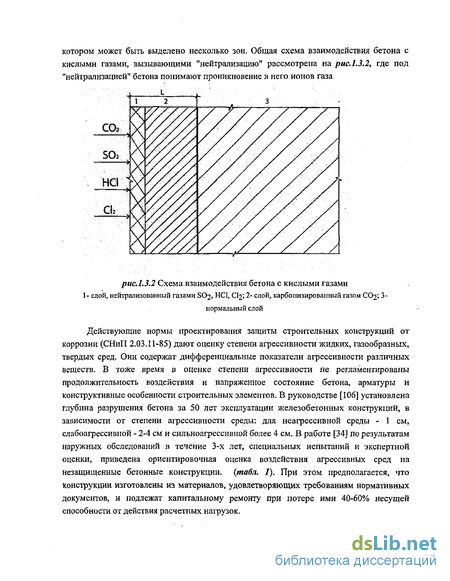

1.3. Причины и виды коррозионного повреждения бетона.
1.4. Причины и виды коррозионного повреждения арматуры. Действие агрессивных сред на деформативно-прочностные свойства арматуры.
1.5. Концепция силового сопротивления поврежденных коррозией элементов.
1.6. Основные факторы повреждений в железобетонных конструкциях на всех стадиях эксплуатации.
1.7. Оценка долговечности и прочности поврежденных железобетонных элементов.
2. Глава 2. Оценка силового сопротивления железобетонных конструкций с учетом нелинейности деформирования и ползучести,
2.1. Общее состояние разработок по методам расчета железобетонных конструкций на восприятие силовых факторов и воздействие окружающей среды.
2.2. Интегральная оценка силового сопротивления сжатой и растянутой зон.
2.3. Оценка прочности и жесткости железобетонных элементов.
3. Глада 3.
3.1. Анализ влияния концентрации коррозирующих веществ среды и влажностного режима эксплуатации элементов.
3.2. Оценка влияния коррозионных повреждений на несущую способность железобетонных конструкций.
4. Глава 4.
4.1. Опорные узлы железобетонных конструкций имеющие повреждения,
4.2. Влияние размера повреждений на силовое сопротивление железобетонной балки.
4.3. Предложения по табулированным способам расчета.
4.4. Оценка влияния факторов повреждения при определении остаточного ресурса силового сопротивления статически неопределенных балок.
5. Выводы.
Библиографический список.
Введение к работе
В последние годы наблюдается интенсификация исследований по выявлению причины природы разрушающих процессов в железобетоне и разработки способов их устранения. Разрушающие процессы в железобетоне, причиной которых является коррозионное воздействие окружающей среды, приводят к снижению силового сопротивления, т.е. ослаблению определенной части конструкции (зданий, сооружения и т.д.), а также может сопровождаться изменением всей расчетной схемы сооружения. В конечном итоге происходит потеря запаса прочности, жесткости и устойчивости конструкций. В зависимости от условий эксплуатации зданий и сооружений до ЪА из них подвергаются воздействию агрессивных сред. Предельное состояние по условию сохранения эксплуатационной пригодности для большего числа конструкций наступает значительно раньше нормативного срока эксплуатации. Проблема выявления и учета влияния и накопления не силовых повреждений и оценки несовершенств силового сопротивления становиться в теории железобетона все более актуальной.
