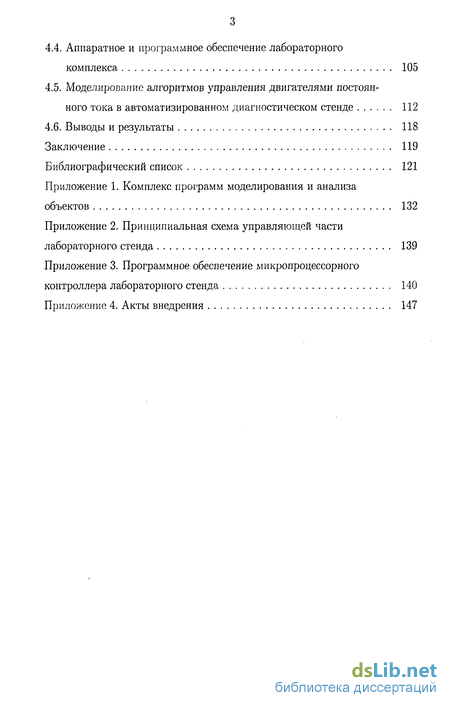

4.4. Аппаратное и программное обеспечение лабораторного комплекса 105
4.5. Моделирование алгоритмов управления двигателями постоянного тока в автоматизированном диагностическом стенде 112
4.6. Выводы и результаты 118
Заключение 119
Библиографический список
- Паразитарные системы - эволюционно сформировавшиеся экологические явления
- Формирования специфической резистентности в организме животных на фоне микстпаразитозов
- Эпизоотологические параметры популяции птиц, хозяйственно-экологические и биолого-технологические особенности современного птицеводства
- Основные нозоформы инфекционной и инвазионной патологии птиц в условиях территориальной аппликации промышленного птицеводства
Введение к работе

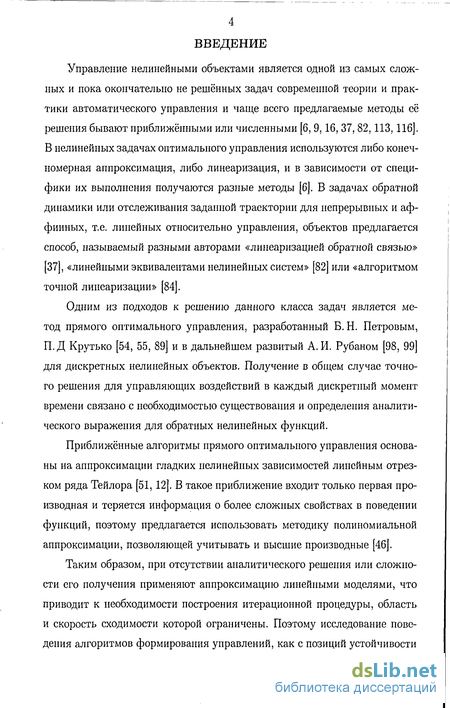

Управление нелинейными объектами является одной из самых сложных и пока окончательно не решённых задач современной теории и практики автоматического управления и чаще всего предлагаемые методы её решения бывают приближёнными или численными [6, 9,16, 37, 82,113,116]. В нелинейных задачах оптимального управления используются либо конечномерная аппроксимация, либо линеаризация, и в зависимости от специфики их выполнения получаются разные методы [6]. В задачах обратной динамики или отслеживания заданной траектории для непрерывных и аффинных, т.е. линейных относительно управления, объектов предлагается способ, называемый разными авторами «линеаризацией обратной связью» [37], «линейными эквивалентами нелинейных систем» [82] или «алгоритмом точной линеаризации» [84].
Одним из подходов к решению данного класса задач является метод прямого оптимального управления, разработанный Б. Н. Петровым, П.Д Крутько [54, 55, 89] и в дальнейшем развитый А. И. Рубаном [98, 99] для дискретных нелинейных объектов. Получение в общем случае точного решения для управляющих воздействий в каждый дискретный момент времени связано с необходимостью существования и определения аналитического выражения для обратных нелинейных функций.
Приближённые алгоритмы прямого оптимального управления основаны на аппроксимации гладких нелинейных зависимостей линейным отрезком ряда Тейлора [51,12]. В такое приближение входит только первая производная и теряется информация о более сложных свойствах в поведении функций, поэтому предлагается использовать методику полиномиальной аппроксимации, позволяющей учитывать и высшие производные [46].

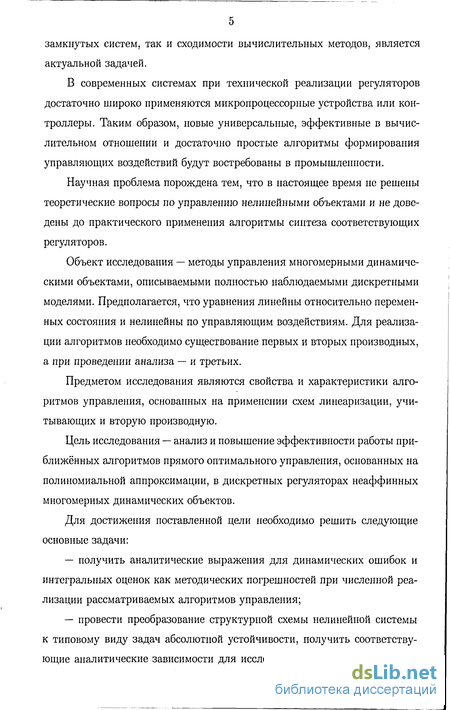

Таким образом, при отсутствии аналитического решения или сложности его получения применяют аппроксимацию линейными моделями, что приводит к необходимости построения итерационной процедуры, область и скорость сходимости которой ограничены. Поэтому исследование поведения алгоритмов формирования управлений, как с позиций устойчивости замкнутых систем, так и сходимости вычислительных методов, является актуальной задачей.
В современных системах при технической реализации регуляторов достаточно широко применяются микропроцессорные устройства или контроллеры. Таким образом, новые универсальные, эффективные в вычислительном отношении и достаточно простые алгоритмы формирования управляющих воздействий будут востребованы в промышленности.
Научная проблема порождена тем, что в настоящее время не решены теоретические вопросы по управлению нелинейными объектами и не доведены до практического применения алгоритмы синтеза соответствующих регуляторов.
Объект исследования — методы управления многомерными динамическими объектами, описываемыми полностью наблюдаемыми дискретными моделями. Предполагается, что уравнения линейны относительно переменных состояния и нелинейны по управляющим воздействиям. Для реализации алгоритмов необходимо существование первых и вторых производных, а при проведении анализа — и третьих.
Предметом исследования являются свойства и характеристики алгоритмов управления, основанных на применении схем линеаризации, учитывающих и вторую производную.
Цель исследования — анализ и повышение эффективности работы приближённых алгоритмов прямого оптимального управления, основанных на полиномиальной аппроксимации, в дискретных регуляторах неаффинных многомерных динамических объектов.
Для достижения поставленной цели необходимо решить следующие основные задачи:
— получить аналитические выражения для динамических ошибок и интегральных оценок как методических погрешностей при численной реализации рассматриваемых алгоритмов управления;

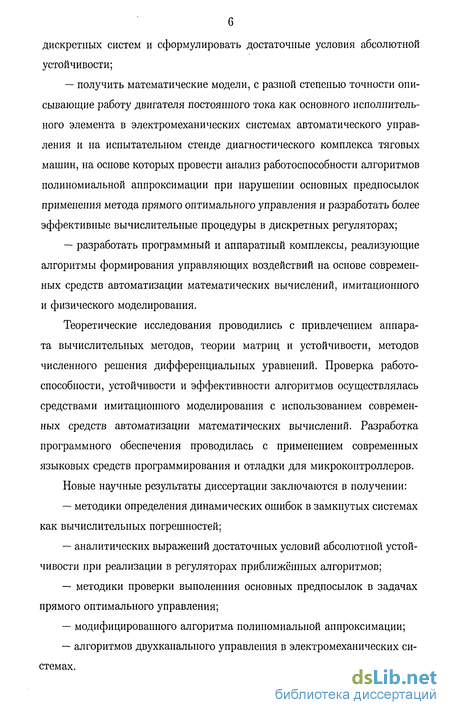

— провести преобразование структурной схемы нелинейной системы к типовому виду задач абсолютной устойчивости, получить соответствующие аналитические зависимости для исследуемого класса многомерных дискретных систем и сформулировать достаточные условия абсолютной устойчивости;
— получить математические модели, с разной степенью точности описывающие работу двигателя постоянного тока как основного исполнительного элемента в электромеханических системах автоматического управления и на испытательном стенде диагностического комплекса тяговых машин, на основе которых провести анализ работоспособности алгоритмов полиномиальной аппроксимации при нарушении основных предпосылок применения метода прямого оптимального управления и разработать более эффективные вычислительные процедуры в дискретных регуляторах;
— разработать программный и аппаратный комплексы, реализующие алгоритмы формирования управляющих воздействий на основе современных средств автоматизации математических вычислений, имитационного и физического моделирования.
Теоретические исследования проводились с привлечением аппарата вычислительных методов, теории матриц и устойчивости, методов численного решения дифференциальных уравнений. Проверка работоспособности, устойчивости и эффективности алгоритмов осуществлялась средствами имитационного моделирования с использованием современных средств автоматизации математических вычислений. Разработка программного обеспечения проводилась с применением современных языковых средств программирования и отладки для микроконтроллеров.
Новые научные результаты диссертации заключаются в получении:
— методики определения динамических ошибок в замкнутых системах как вычислительных погрешностей;
— аналитических выражений достаточных условий абсолютной устойчивости при реализации в регуляторах приближённых алгоритмов;
— методики проверки выполенния основных предпосылок в задачах прямого оптимального управления;
— модифицированного алгоритма полиномиальной аппроксимации;
— алгоритмов двухканалыюго управления в электромеханических системах. Достаточные условия абсолютной устойчивости при реализации в системах приближённых алгоритмов прямого оптимального управления распространяются и на неавтономные системы. Это подтверждается совпадением соответствующих аналитических выражений с формулами методических погрешностей, полученных при произвольных входных воздействиях. Метод полиномиальной аппроксимации, основанный на схемах линеаризации, приводит к более точному решению задач прямого оптимального управлнеия, обратной динамики и к обеспечению абсолютной управляемости в классе нелинейных систем.

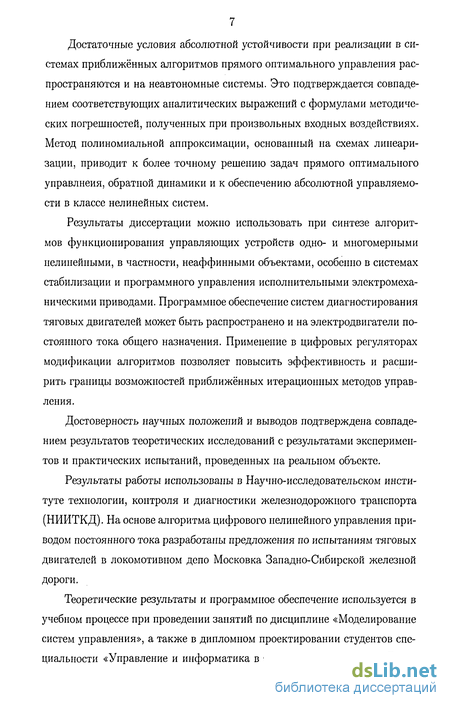

Результаты диссертации можно использовать при синтезе алгоритмов функционирования управляющих устройств одно- и многомерными нелинейными, в частности, неаффинными объектами, особенно в системах стабилизации и программного управления исполнительными электромеханическими приводами. Программное обеспечение систем диагностирования тяговых двигателей может быть распространено и на электродвигатели постоянного тока общего назначения. Применение в цифровых регуляторах модификации алгоритмов позволяет повысить эффективность и расширить границы возможностей приближённых итерационных методов управления.
Достоверность научных положений и выводов подтверждена совпадением результатов теоретических исследований с результатами экспериментов и практических испытаний, проведенных на реальном объекте.
Результаты работы использованы в Научно-исследовательском институте технологии, контроля и диагностики железнодорожного транспорта (НИИТКД). На основе алгоритма цифрового нелинейного управления приводом постоянного тока разработаны предложения по испытаниям тяговых двигателей в локомотивном депо Московка Западно-Сибирской железной дороги.
Теоретические результаты и программное обеспечение используется в учебном процессе при проведении занятий по дисциплине «Моделирование систем управления», а также в дипломном проектировании студентов специальности «Управление и информатика в технических системах». Внедрение результатов подтверждается соответствующими актом и справкой.

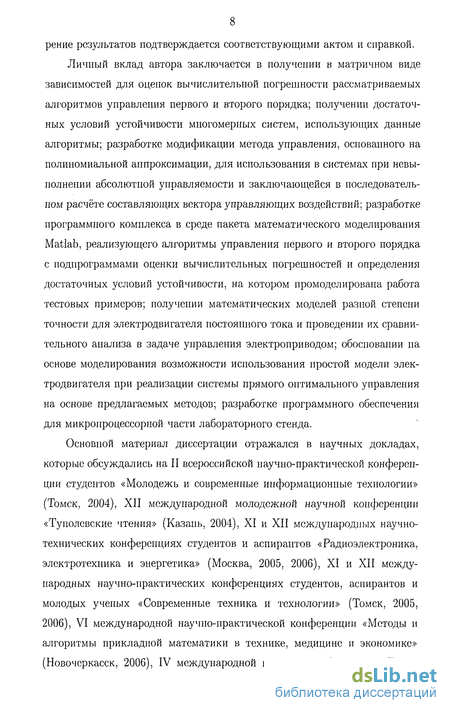

Личный вклад автора заключается в получении в матричном виде зависимостей для оценок вычислительной погрешности рассматриваемых алгоритмов управления первого и второго порядка; получении достаточных условий устойчивости многомерных систем, использующих данные алгоритмы; разработке модификации метода управления, основанного на полиномиальной аппроксимации, для использования в системах при невыполнении абсолютной управляемости и заключающейся в последовательном расчёте составляющих вектора управляющих воздействий; разработке программного комплекса в среде пакета математического моделирования Matlab, реализующего алгоритмы управления первого и второго порядка с подпрограммами оценки вычислительных погрешностей и определения достаточных условий устойчивости, на котором промоделирована работа тестовых примеров; получении математических моделей разной степени точности для электродвигателя постоянного тока и проведении их сравнительного анализа в задаче управления электроприводом; обосновании на основе моделирования возможности использования простой модели электродвигателя при реализации системы прямого оптимального управления на основе предлагаемых методов; разработке программного обеспечения для микропроцессорной части лабораторного стенда.
Основной материал диссертации отражался в научных докладах, которые обсуждались на II всероссийской научно-практической конференции студентов «Молодежь и современные информационные технологии» (Томск, 2004), XII международной молодежной научной конференции «Туполевские чтения» (Казань, 2004), XI и XII международных научно-технических конференциях студентов и аспирантов «Радиоэлектроника, электротехника и энергетика» (Москва, 2005, 2006), XI и XII международных научно-практических конференциях студентов, аспирантов и молодых ученых «Современные техника и технологии» (Томск, 2005, 2006), VI международной научно-практической конференции «Методы и алгоритмы прикладной математики в технике, медицине и экономике» (Новочеркасск, 2006), IV международной научной конференции «Trans 9

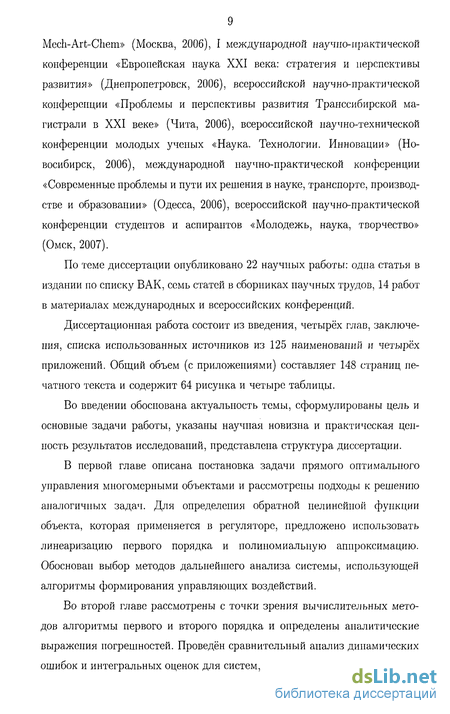

Mech-Art-Chem» (Москва, 2006), I международной научно-практической конференции «Европейская наука XXI века: стратегия и перспективы развития» (Днепропетровск, 2006), всероссийской научно-практической конференции «Проблемы и перспективы развития Транссибирской магистрали в XXI веке» (Чита, 2006), всероссийской научно-технической конференции молодых ученых «Наука. Технологии. Инновации» (Новосибирск, 2006), международной научно-практической конференции «Современные проблемы и пути их решения в науке, транспорте, производстве и образовании» (Одесса, 2006), всероссийской научно-практической конференции студентов и аспирантов «Молодежь, наука, творчество» (Омск, 2007).
По теме диссертации опубликовано 22 научных работы: одна статья в издании по списку ВАК, семь статей в сборниках научных трудов, 14 работ в материалах международных и всероссийских конференций.
Диссертационная работа состоит из введения, четырёх глав, заключения, списка использованных источников из 125 наименований и четырёх приложений. Общий объем (с приложениями) составляет 148 страниц печатного текста и содержит 64 рисунка и четыре таблицы.
Во введении обоснована актуальность темы, сформулированы цель и основные задачи работы, указаны научная новизна и практическая ценность результатов исследований, представлена структура диссертации.
В первой главе описана постановка задачи прямого оптимального управления многомерными объектами и рассмотрены подходы к решению аналогичных задач. Для определения обратной нелинейной функции объекта, которая применяется в регуляторе, предложено использовать линеаризацию первого порядка и полиномиальную аппроксимацию. Обоснован выбор методов дальнейшего анализа системы, использующей алгоритмы формирования управляющих воздействий.
Во второй главе рассмотрены с точки зрения вычислительных методов алгоритмы первого и второго порядка и определены аналитические выражения погрешностей. Проведён сравнительный анализ динамических ошибок и интегральных оценок для систем, в которых используются предлагаемые методы управления. Проведено имитационное моделирование с целью определения достоверности полученных результатов.

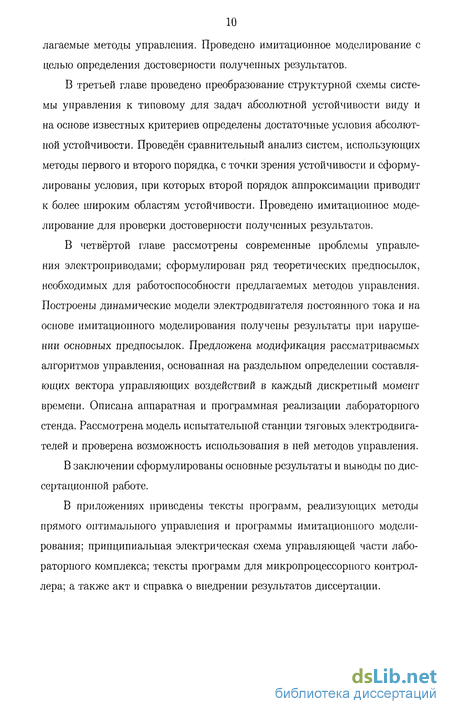

В третьей главе проведено преобразование структурной схемы системы управления к типовому для задач абсолютной устойчивости виду и на основе известных критериев определены достаточные условия абсолютной устойчивости. Проведён сравнительный анализ систем, использующих методы первого и второго порядка, с точки зрения устойчивости и сформулированы условия, при которых второй порядок аппроксимации приводит к более широким областям устойчивости. Проведено имитационное моделирование для проверки достоверности полученных результатов.
В четвёртой главе рассмотрены современные проблемы управления электроприводами; сформулирован ряд теоретических предпосылок, необходимых для работоспособности предлагаемых методов управления. Построены динамические модели электродвигателя постоянного тока и на основе имитационного моделирования получены результаты при нарушении основных предпосылок. Предложена модификация рассматриваемых алгоритмов управления, основанная на раздельном определении составляющих вектора управляющих воздействий в каждый дискретный момент времени. Описана аппаратная и программная реализации лабораторного стенда. Рассмотрена модель испытательной станции тяговых электродвигателей и проверена возможность использования в ней методов управления.
В заключении сформулированы основные результаты и выводы по диссертационной работе.
В приложениях приведены тексты программ, реализующих методы прямого оптимального управления и программы имитационного моделирования; принципиальная электрическая схема управляющей части лабораторного комплекса; тексты программ для микропроцессорного контроллера; а также акт и справка о внедрении результатов диссертации.
Паразитарные системы - эволюционно сформировавшиеся экологические явления
Достоверность научных положений и выводов подтверждена совпадением результатов теоретических исследований с результатами экспериментов и практических испытаний, проведенных на реальном объекте.
Результаты работы использованы в Научно-исследовательском институте технологии, контроля и диагностики железнодорожного транспорта (НИИТКД). На основе алгоритма цифрового нелинейного управления приводом постоянного тока разработаны предложения по испытаниям тяговых двигателей в локомотивном депо Московка Западно-Сибирской железной дороги.
Теоретические результаты и программное обеспечение используется в учебном процессе при проведении занятий по дисциплине «Моделирование систем управления», а также в дипломном проектировании студентов специальности «Управление и информатика в технических системах». Внед рение результатов подтверждается соответствующими актом и справкой.
Личный вклад автора заключается в получении в матричном виде зависимостей для оценок вычислительной погрешности рассматриваемых алгоритмов управления первого и второго порядка; получении достаточных условий устойчивости многомерных систем, использующих данные алгоритмы; разработке модификации метода управления, основанного на полиномиальной аппроксимации, для использования в системах при невыполнении абсолютной управляемости и заключающейся в последовательном расчёте составляющих вектора управляющих воздействий; разработке программного комплекса в среде пакета математического моделирования Matlab, реализующего алгоритмы управления первого и второго порядка с подпрограммами оценки вычислительных погрешностей и определения достаточных условий устойчивости, на котором промоделирована работа тестовых примеров; получении математических моделей разной степени точности для электродвигателя постоянного тока и проведении их сравнительного анализа в задаче управления электроприводом; обосновании на основе моделирования возможности использования простой модели электродвигателя при реализации системы прямого оптимального управления на основе предлагаемых методов; разработке программного обеспечения для микропроцессорной части лабораторного стенда.
Основной материал диссертации отражался в научных докладах, которые обсуждались на II всероссийской научно-практической конференции студентов «Молодежь и современные информационные технологии» (Томск, 2004), XII международной молодежной научной конференции «Туполевские чтения» (Казань, 2004), XI и XII международных научно-технических конференциях студентов и аспирантов «Радиоэлектроника, электротехника и энергетика» (Москва, 2005, 2006), XI и XII международных научно-практических конференциях студентов, аспирантов и молодых ученых «Современные техника и технологии» (Томск, 2005, 2006), VI международной научно-практической конференции «Методы и алгоритмы прикладной математики в технике, медицине и экономике» (Новочеркасск, 2006), IV международной научной конференции «Trans 9
Mech-Art-Chem» (Москва, 2006), I международной научно-практической конференции «Европейская наука XXI века: стратегия и перспективы развития» (Днепропетровск, 2006), всероссийской научно-практической конференции «Проблемы и перспективы развития Транссибирской магистрали в XXI веке» (Чита, 2006), всероссийской научно-технической конференции молодых ученых «Наука. Технологии. Инновации» (Новосибирск, 2006), международной научно-практической конференции «Современные проблемы и пути их решения в науке, транспорте, производстве и образовании» (Одесса, 2006), всероссийской научно-практической конференции студентов и аспирантов «Молодежь, наука, творчество» (Омск, 2007).
По теме диссертации опубликовано 22 научных работы: одна статья в издании по списку ВАК, семь статей в сборниках научных трудов, 14 работ в материалах международных и всероссийских конференций.
Диссертационная работа состоит из введения, четырёх глав, заключения, списка использованных источников из 125 наименований и четырёх приложений. Общий объем (с приложениями) составляет 148 страниц печатного текста и содержит 64 рисунка и четыре таблицы.
Во введении обоснована актуальность темы, сформулированы цель и основные задачи работы, указаны научная новизна и практическая ценность результатов исследований, представлена структура диссертации.
В первой главе описана постановка задачи прямого оптимального управления многомерными объектами и рассмотрены подходы к решению аналогичных задач. Для определения обратной нелинейной функции объекта, которая применяется в регуляторе, предложено использовать линеаризацию первого порядка и полиномиальную аппроксимацию. Обоснован выбор методов дальнейшего анализа системы, использующей алгоритмы формирования управляющих воздействий.
Формирования специфической резистентности в организме животных на фоне микстпаразитозов

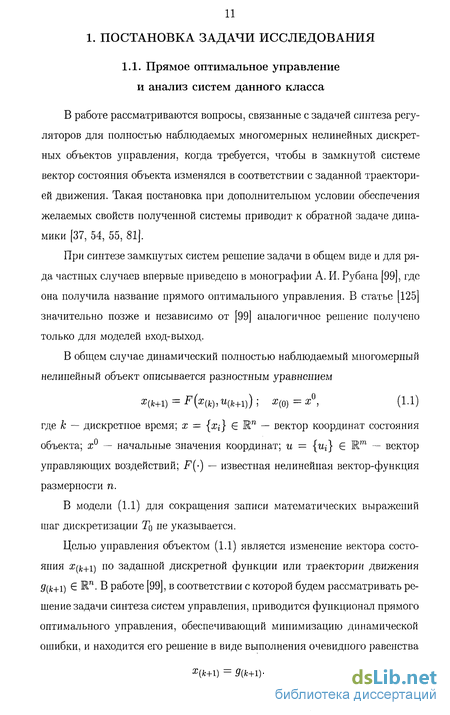

Способы решения задачи прямого оптимального управления, различающиеся методами вычисления обратной нелинейной функции, могут быть следующие: — аналитические; — численные методы обращения функций; — рекуррентные алгоритмы, использующие схемы линеаризации. Первый подход, основанный на получении для векторной функции /() объекта управления аналитического выражения обратной векторной функции / (-), ограничен тем, что функция должна обладать свойством диффеоморфизма [84], т.е. быть гладким взаимно однозначным отображением, что имеет место лишь в достаточно простых случаях.
Во втором способе требуется применение итерационных процедур псевдообращения матриц [18], которые, как правило, являются некорректными.
Методы определения обратной функции /и"1(-), основанные на схемах линеаризации, заключаются в том, что нелинейная зависимость /() заменяется некоторой приближённой, но линейной относительно переменной и, а нахождение обратной функции сводится к элементарным вычислениям.
Наиболее распространённым способом такой аппроксимации является разложение нелинейной зависимости в ряд Тейлора [51] относительно некоторой рабочей точки и выделение линейной части с отбрасываением высших членов ряда. Однако при таком способе линеаризации учитывается только первая производная и теряется информация о более сложных свойствах в поведении функции.
Один из возможных подходов к построению схем линеаризации, также основанных на разложении в ряд Тейлора, но дополнительно учитывающий и вторые производные, описан в работе [46] и получил название полиномиальной аппроксимации. К настоящему времени он применялся при решении ряда практических задач, связанных с идентификацией и управлением [44, 48], но свойства полученных систем, в которых реализовывался этот подход, оставались недостаточно изученными.
Для решения поставленной задачи прямого оптимального управления будем использовать следующие алгоритмы, основанные на линеаризации функции: — метод первого порядка, учитывающий первую производную [22]; — полиномиальную аппроксимацию или метод второго порядка [46]. Моделью многомерного полностью наблюдаемого объекта является разностное уравнение (1.5), а основной алгоритм управления и +у определяется выражением (1.7).
Для устранения степенной нелинейности, в соответствии с методом полиномиальной аппроксимации [46], одна или две разности (u +i) — U(k)) заменяются некоторой известной величиной 5(/с+1)- Для вектора #(fc+i) справедливы рекуррентные формулы tfk+і) = s(k+i) 5( +i)5 Sfk+1) = Sfk+l) 5{к+і)] .... В соответствии с первой формой полиномиальной аппроксимации [46] вместо приближения (1-45) можно записать ї(Щк+1)) = f(k) + [/(fc) + \f"k) (fyt+l) !m) ] (Щк+1) - Щк))- (1-46)
По аналогии с методом первого порядка, используя выражение (1.46) и уравнение (1.5), получим формулу для управляющего воздействия в виде Щк+1) = Щк) + [f[k) + If (к) (6(k+i) Im) ] + -[9(k+i) -АЩ) - /( )] (1-47) Во второй форме аппроксимация (1.45) заменяется выражением ІІЩк+1)) = f(k) + /( ) (Щк+і) Щк)) + \f{k) ( 8 (J(fc)), (1.48) которое так же можно подставить в уравнение (1.5) и получить формулу %+i) = Щк) + [f (k)}+ [9(k+i) - А х{к) - f{k) - lf"k)6lk+1)]. (1.49) В выражениях (1-47) и (1.49) величина fyt+i), в соответствии с работой [46], определяется как разность Wi) = Щк+V - Щк)і (1-50) в которой значение и + должно быть предварительно вычислено с помощью метода первого порядка. Такая вычислительная схема, требующая использования на каждом шаге методов и первого, и второго порядков, названа двухступенчатой [46].
Таким образом, для решения задачи прямого оптимального управления получены три вычислительных алгоритма определения управления W(jt+i) на (к + 1)-м шаге. В методе первого порядка (П1) используется формула (1.44), а в первой форме алгоритма второго порядка (П2Ф1) и во второй форме (П2Ф2) — соответственно (1.47) и (1.49).
Вычислительные схемы всех методов можно объединить следующим выражением:
Система, работающая по методу прямого оптимального управления, в предельном случае является абсолютно управляемой [13] и имеет в замкнутом состоянии единичную передаточную функцию. Устройство управления, состоящее из регулятора в прямой цепи и регулятора обратной связи, компенсирует как характеристику нелинейного элемента /(), так и системную матрицу А линейной части многомерного дискретного объекта. Достижение такой абсолютной управляемости требует точной реализации обратной зависимости / (-) в регуляторе прямой цепи, а при невыполнении этого условия происходит неполная компенсация характеристики нелинейного элемента /().
В рассматриваемой системе недокомпенсация функции /() связана с принятыми схемами линеаризации, которые используются в предлагаемых методах первого и второго порядков. В них входят или только первые производные ряда Тейлора (как в классическом подходе [99]), или первые и вторые (полиномиальная аппроксимация [46]). В ходе линеаризации обратная функция /йг{ ) заменяется в регуляторе некоторой приближённой f l(-)i и в результате общая нелинейная характеристика системы определяется суперпозицией функций fuо/и"1. Таким образом, из-за неучтённых в характеристике /J"1(-) высших производных изменяются свойства замкнутой системы.
Из классической теории [б, 9, 34, 110, 116] известно, что свойства устойчивости, качества и точности процессов управления, в том числе и в дискретных системах, зависят от поведения вектора динамической ошибки.
Рассматриваемые в работе алгоритмы формирования управляющих воздействий в методах первого порядка (1-44) и второго (1.47), (1.49) являются вычислительными схемами, а именно итерационными или рекуррентными процедурами. Поэтому при исследовании основных свойств систем на основе поведения динамической ошибки можно применять методики, принятые в прикладной математке для анализа сходимости и точности итерационных методов [8, 12, 58].
Как правило, такие методики основаны на использовании разложений нелинейных функций, входящих в формулу рекуррентной схемы, в ряды Тейлора. При этом учитываются только те производные, которые обеспечивают требуемую точность (заданный порядок малости), а остаточный член ряда Тейлора, содержащий величины большего порядка малости исключается из дальнейшего анализа. Степень точности получения оценок для динамических ошибок зависит от поведения исследуемой функции и её производных, а также от скорости протекания реальных процессов в дискретных системах.
Анализ устойчивости, основанный на применении большинства существующих точных методов, удобно проводить для системы, представленной в типовом виде [22, 37, 80, 93, 116], состоящей из последовательно соединённых нелинейного элемента и линейного звена и имеющей единичную обратную связь. Структурная схема, показанная на рис. 1.3, содержит некоторый нелинейный элемент с характеристикой /и о f l, образуемой нелинейными функциями объекта и регулятора, линейный оператор, а также в системе присутствуют входной сигнал (задающая траектория д(к+1)) и возмущающающее воздействие, под которым можно рассматривать сигнал регулятора / (&+!) поэтому естественно предположить, что в результате эквивалентных структурных преобразований может быть получен типовой вид системы.
Эпизоотологические параметры популяции птиц, хозяйственно-экологические и биолого-технологические особенности современного птицеводства
Формулы для оценок погрешностей в многомерных системах являются матричными выражениями, что в общем случае затрудняет получение численных значений с последующим сравнением рассматриваемых методов управления, поэтому количественный анализ будем проводить на примере скалярной системы, распространяя затем выводы и на многомерную.

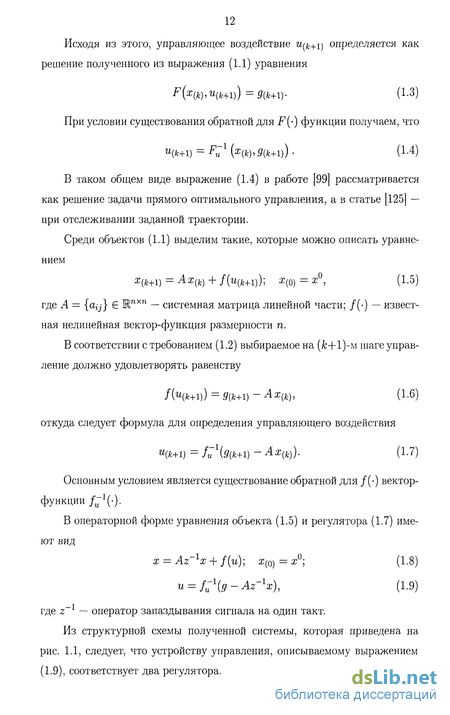

Допустим, что в уравнении системы (1.5) координата х Є X С Ж, управляющее воздействие и Є И С И, и коэффициент линейной части А Є Ж. Нелинейная функция f(u) является скалярным отображением (/: Ж ь- Ж). Все полученные формулы для оценок погрешностей перепишем в скалярном виде.
