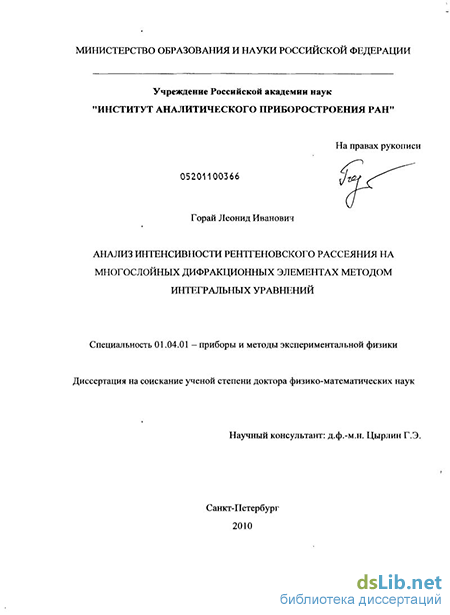

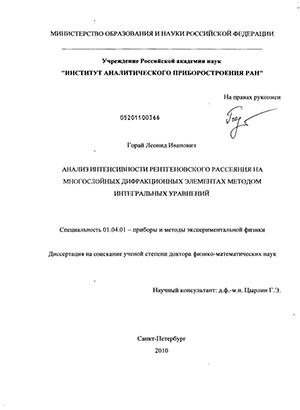

Анализ интенсивности рентгеновского рассеяния на многослойных дифракционных элементах методом интегральных уравнений Горай, Леонид Иванович

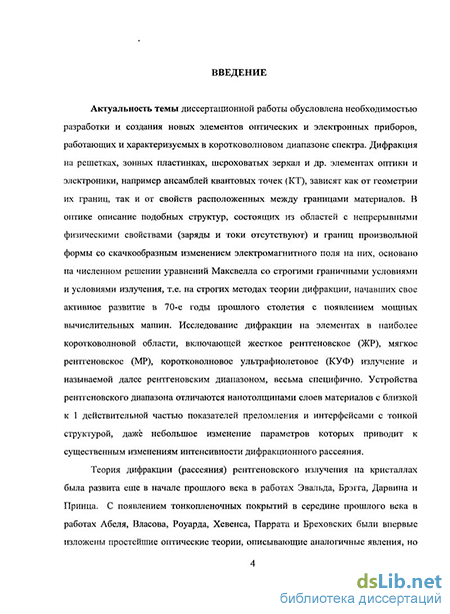

Введение к работе

Актуальность темы диссертационной работы обусловлена необходимостью разработки и создания новых элементов оптических и электронных приборов, работающих и характеризуемых в коротковолновом диапазоне спектра. Дифракция на решетках, зонных пластинках, шероховатых зеркалах и др. элементах оптики и электроники, например, ансамблях квантовых точек (КТ), зависит как от геометрии их границ, так и от свойств материалов, расположенных между ними. В оптике описание подобных структур, состоящих из областей с непрерывными физическими свойствами и границ произвольной формы со скачкообразным изменением на них электромагнитного поля, основано на численном решении уравнений Максвелла со строгими граничными условиями и условиями излучения, т.е. на строгих методах теории дифракции. Исследование дифракции на элементах в наиболее коротковолновой области, включающей жесткое рентгеновское (ЖР), мягкое рентгеновское (МР), коротковолновое ультрафиолетовое (КУФ) излучение и называемой далее рентгеновским диапазоном, весьма специфично. Устройства рентгеновского диапазона отличаются нанотолщинами слоев материалов с близкой к 1 действительной частью показателей преломления и интерфейсами с тонкой структурой, даже небольшое изменение параметров которых приводит к существенным изменениям интенсивности дифракционного рассеяния.

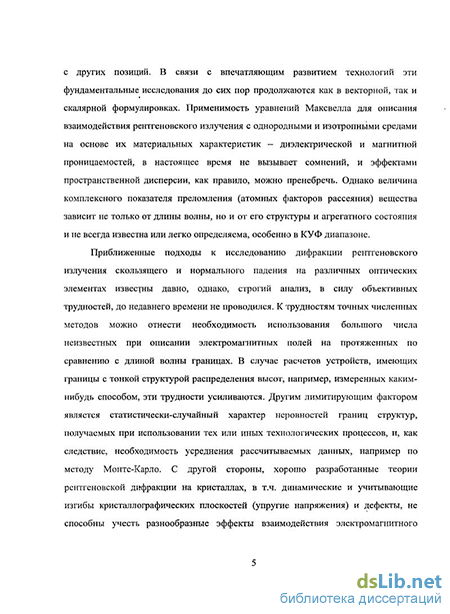

Теория дифракции (рассеяния) рентгеновского излучения на кристаллах была развита еще в начале прошлого века в работах Эвальда, Брэгга, Дарвина и Принца. С появлением тонкопленочных покрытий в середине прошлого века в работах Абеля, Власова, Роуарда, Хевенса, Паррата и Бреховских впервые были изложены простейшие оптические теории, описывающие аналогичные явления, но с других позиций. Исследования с помощью строгих методов до недавнего времени не проводились из-за необходимости использования большого числа неизвестных при описании электромагнитных полей на протяженных по сравнению с длиной волны X границах. В случае расчетов устройств, имеющих границы с реальной тонкой структурой распределения высот, т.е. измеренных каким-нибудь способом, трудности усиливаются. Другим лимитирующим фактором является статистически случайный характер неровностей границ структур, получаемых при использовании технологических процессов, и необходимость усреднения рассчитываемых данных. С другой стороны, разработанные теории рентгеновской дифракции на кристаллах, в т.ч. динамические и учитывающие упругие напряжения и дефекты, не способны точно учесть эффекты рассеяния электромагнитного излучения на границах со сложной формой. Помимо малых отношений X к характерному периоду d и глубине h неровностей, в рентгеновском диапазоне требуется учет влияния затенения, поглощения, многократного отражения, многоволнового рассеяния, поляризации и др. электромагнитных эффектов.

Появление численных методов на основе решения системы дифференциальных уравнений (ДМ) [1—3] впервые позволило рассчитать абсолютную дифракционную эффективность (ДЭ) рельефных рентгеновских решеток. Для анализа ДЭ решеток с реальным профилем штрихов и учета случайной шероховатости наиболее точным является метод граничных интегральных уравнений (далее - "интегральный метод"), который из-за известных численных трудностей является малопригодным для расчетов в рентгеновском диапазоне [4, 5].

Целью диссертационной работы является разработка интегрального метода, предназначенного для анализа интенсивности рентгеновского рассеяния решеточными элементами при произвольном падении и поляризации излучения, и моделирование дифракционных свойств многослойных структур с реальным профилем границ, в т.ч. случайно-шероховатых зеркал и квазипериодических наноструктур, содержащих КТ. Для достижения поставленной цели необходимо решить следующие задачи:

1. Разработать строгий интегральный метод для решения задачи классической дифракции электромагнитной волны на решетке с одной границей для исследований в рентгеновском диапазоне спектра при X / d, h / d << 1.

1. Разработать многограничный интегральный метод для моделирования интенсивности рентгеновского рассеяния в классической дифракции многослойными элементами с произвольной формой профиля границ и любым их числом.

2. Разработать строгий метод интегральных уравнений и получить выражения для вычисления энергетических и поляризационных характеристик сплошных решеток произвольного профиля, работающих в конической (трехмерной) дифракции при произвольном падении и поляризации рентгеновского излучения. Обобщить однограничный интегральный метод на случай конической дифракции на многограничной решетке.

3. Расширить строгий интегральный метод для описания рентгеновского рассеяния на рельефе непериодических дифракционных структур, имеющих случайные и квазипериодические нанонеровности, в т.ч. шероховатых зеркалах и самоорганизующихся ансамблях КТ.

4. С помощью созданного программного обеспечения (ПО) исследовать свойства высокочастотных рентгеновских дифракционных решеток и шероховатых зеркал.

5. Провести подробные теоретические и экспериментальные исследования в рентгеновском излучении изготовленных дифракционных элементов, применяемых в различных устройствах, в т.ч. в космических спектральных приборах.

Научная новизна диссертационной работы состоит в том, что на основе интегральных уравнений предложен точный метод анализа интенсивности рассеяния рентгеновского излучения на многослойных периодических и непериодических дифракционных элементах, позволивший обнаружить новые свойства и провести исследования новых приборов оптики и наноэлектроники. В диссертационной работе впервые решены следующие задачи:

1. Разработан строгий интегральных метод, позволяющий исследовать ДЭ элементов с самыми малыми отношениями X к d, h и корреляционной длине неровностей Z, в т.ч. в рентгеновском диапазоне.

5. 1. Разработан строгий и приближенный интегральный методы расчета интенсивности рентгеновского рассеяния на многослойных дифракционных элементах с границами произвольного профиля, при этом время работы приближенного метода не зависит от числа границ и угла падения излучения в.

   2. Разработан строгий интегральный метод для случая конической дифракции на решетках с произвольным профилем штрихов и параметрами падающего рентгеновского излучения. С помощью амплитудных матриц рассеяния метод расширен на случай многослойных элементов, работающих в конической дифракции.

   3. Развитый интегральный подход и метод Монте-Карло применены к решению задачи рентгеновского рассеяния на рельефе непериодических дифракционных элементов, имеющих случайные и квазипериодические нанонеровности: зеркалах с произвольной статистикой шероховатости и самоорганизующихся ансамблях КТ.

   Достоверность предложенных методов и решений многочисленными сравнениями с данными, полученными с помощью других теоретических методов в областях их корректности, а также экспериментально.

   Научная значимость диссертационной работы определяется тем, что на основе интегральных уравнений впервые предложен универсальный и точный метод анализа ДЭ разнообразных элементов, работающих и характеризуемых в рентгеновском диапазоне спектра. С помощью разработанного ПО обнаружены новые дифракционные свойства высокочастотных рентгеновских решеток и шероховатых зеркал. Данные расчетов на основе разработанного строгого метода продемонстрировали ограничения существующих приближенных методов анализа интенсивности рентгеновского и нейтронного рассеяния на поверхностях с Гауссовой статистикой шероховатости. Предложена и экспериментально подтверждена методика определения структурных параметров ансамблей квазипериодических КТ из анализа интенсивности зеркального и диффузного рентгеновского отражения, т.е. решена прямая и обратная задачи рассеяния в методе высокоразрешающей скользящей рентгеновской рефлектометрии (ВСРР).

   Практическая ценность диссертационной работы состоит в том, что разработанное ПО позволяет точно рассчитывать на персональном компьютере (ПК) в рентгеновском диапазоне: ДЭ отражающих решеток, в т.ч. с реальными профилями границ, работающих в классической и конической установках; ДЭ пропускающих зонных пластинок; зеркальную и диффузную интенсивность рассеяния зеркал и решеток с любым числом границ и статистикой нанонеровностей; зеркальную и диффузную интенсивность рассеяния элементов с однослойными и многослойными (МАКТ) ансамблями КТ. С помощью разработанного ПО проведены важные теоретико- экспериментальные исследования в коротковолновом излучении: полетных многослойных решеток, работающих в спектрографе телескопа Hubble и спектрометре солнечной станции Hinode; зонной пластинки (ЗП), предназначенной для мониторов спектров Солнца метеоспутников GOES-R; тестовых решеток конической дифракции для спектрометра планируемой космической обсерватории IXO; МАКТ, выращенных методом молекулярно-пучковой эпитаксии (МПЭ) в системах In(Ga)As и Ge/Si.

   Основные положения и результаты, выносимые на защиту:

   5. 3. 1. Строгий интегральный метод и компьютерные алгоритмы, позволяющие получать точные значения ДЭ сплошных решеток в рентгеновском диапазоне при X / d

         до 10 с точностью не хуже 0.1% на обычном ПК и за короткое время.

         5. 3. 2. Строгий и приближенный, не зависящий от угла падения и числа границ, интегральные методы и алгоритмы расчета интенсивности рентгеновского рассеяния на многослойных дифракционных элементах с сотнями границ произвольного профиля, в т.ч. измеренных каким-либо способом, при небольших затратах ресурсов ПК.

               3. Строгий интегральный метод и алгоритмы расчета ДЭ сплошных и многослойных рентгеновских решетках с произвольным профилем штрихов, работающих в конической дифракции при любой поляризацией падающего излучения.

               4. Обобщение разработанных строгого интегрального метода и алгоритмов для рентгеновского анализа непериодических и недетерминистических поверхностей, например, случайно-шероховатых зеркал и ансамблей квазипериодических КТ.

               5. Новые дифракционные свойства, присущие высокочастотным рентгеновским решеткам и шероховатым зеркалам.

               6. Рентгеновские исследования ДЭ изготовленных элементов (решеток, зонных пластинок), выполненные с учетом реальных форм границ и методика определения структуры МАКТ с помощью ВСРР.

               Личный вклад автора в диссертационную работу соответствует его вкладу в опубликованные работы и заключается в постановке ряда задач и разработке методов. Математические аспекты 3.1 и 3.3 описаны совместно с С.Ю. Садовым, 4.1 и 4.3 - совместно с G. Schmidt. Программы написаны автором лично или под его руководством и при непосредственном участии. Все результаты численного моделирования получены лично автором. Автор непосредственно не проводил рентгеновские измерения, однако принимал участие в планировании эксперимента и обсуждении результатов.

               Апробация работы. Результаты диссертационной работы доложены и обсуждены на отечественных и международных (меж.) научных симпозиумах (сим.), конференциях (кон.), семинарах (сем.) и совещаниях (сов.), в т.ч. в 7 приглашенных (п) докладах: Всесоюзном сем. "Голограммные оптические элементы и их применение в промышленности" (Москва, 1987); VI Всесоюзной кон. молодых ученых по оптике и голографии (Ленинград, 1988); Всесоюзном сем. "Вопросы прикладной голографии" (Тбилиси, 1989); Меж. сем. "Three-Dimensional Holography: Science, Culture, Education" (Киев, 1989п); X Всесоюзном сим. по дифракции и распространению волн (Винница, 1990); VI Всесоюзной кон. по голографии (Витебск, 1990); VI Всесоюзном сем. "Дифракционная оптика. Новые разработки в технологии и применение" (Казань, 1991); Меж. кон. "X-Ray and UV Detectors" (Сан-Диего, США, 1994); Меж. кон. "X-Ray and Extreme Ultraviolet Optics" (Сан-Диего, США, 1995); Меж. кон. "Application and Theory of

               Periodic Structures" (Сан-Диего, США, 1995); Меж. кон. "X-Ray Optics, Instruments, and Missions II" (Денвер, США, 1999п); Меж. кон. "Diffractive and Holographic Technologies for Integrated Photonic Systems" (Сан-Хосе, США, 2001); 6-10 Меж. кон. "Physics of X- Ray Multilayer Structures" (Шамони, Франция, 2002п, Саппоро, Япония, 2004п, 2006, Биг Скай Ресорт, США, 2008, 2010п); Меж. сем. "Diffractive Optics & Micro-Optics" (Тусон, США, 2002); Меж. сим. "Optics for EUV, X-Ray, and Gamma-Ray Astronomy & II" (Сан- Диего, США, 2003, 2005п); 48 Меж. кон. "Electron, Ion and Photon Beam Technology and Nanofabrication" (Сан-Диего, США, 2004); Сов. "Рентгеновская оптика" (Н. Новгород, 2004); Меж. кон. "Optical Constants of Materials for UV to X-Ray Wavelengths" (Сан- Диего, США, 2004п.); IX-XII, XIV сим. "Нанофизика и Наноэлектроника" (Н. Новгород, 2005-2008, 2010); меж. сов. "Diffractive Optics" (Варшава, Польша, 2005); меж. сов. AAS "Constellation-X" (Вашингтон, США, 2006); меж. кон. "Advances in X-Ray/EUV Optics, Components, and Applications & V" (Сан-Диего, США, 2006, 2010); меж. кон. "Modeling Aspects in Optical Metrology & II" (Мюнхен, Германия, 2007, 2009); 15, 17 и 18 меж. сим. "Nanostructures: Physics and Technology" (Новосибирск, 2007, Минск, Беларусь, 2009, Санкт-Петербург, 2010); 40-42 Меж. конф. "Days on Diffraction" (Санкт-Петербург, 2008, 2009, 2010); 1 и 2 Рабочее сов. "Рентгеновская оптика" (Черноголовка, 2008, 2010); 16 меж. кон. "Pan-American Synchrotron Radiation Instrumentation" (Чикаго, США, 2010).

               Публикации. Результаты исследований по теме диссертационной работы опубликованы в 44 научных трудах, в т.ч. получено 4 авторских свидетельства на изобретения. 22 работы опубликованы в ведущих рецензируемых отечественных и зарубежных научных изданиях, рекомендуемых ВАК для защиты докторских диссертаций, из них 10 написаны автором единолично.

               Структура и объем диссертации. Работа состоит из введения, 6 глав, заключения и списка литературы из 222 наименований. Материал содержит 287 с., 102 рис. и 21 таб.
