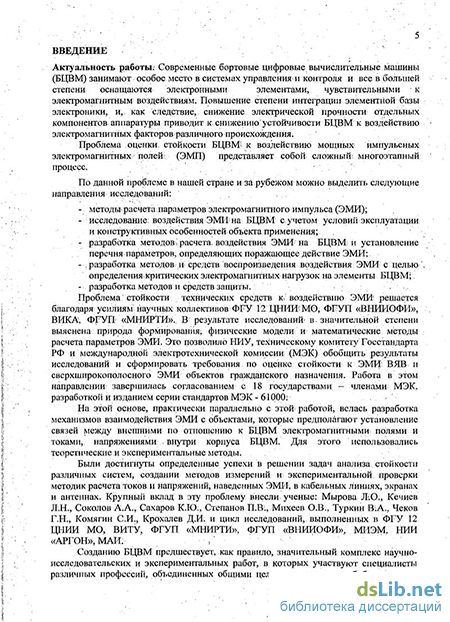

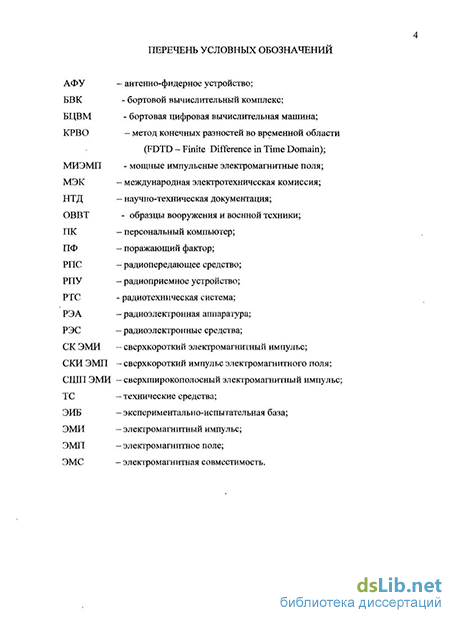

Введение к работе
В последние годы появились новые стационарные и подвижные генераторы, излучающие периодические и однократные сверхширокополосные электромагнитные импульсы. Такие устройства обладают новыми качествами, отсутствующими у традиционных источников преднамеренных помех - широкой полосой частот и большой амплитудой излучаемых электромагнитных полей. Одной из возможных областей применения таких излучателей является функциональное поражение электронных компонентов телекоммуникационных, информациошю-управляющих систем различного назначения. Уровни плотности потоков электромагнитного излучения этих генераторов таковы, что могут приводить к сбоям в работе радиоэлектронной аппаратуры, а в ряде случаев, к отказам. Кроме того, электронные компоненты, такие как микропроцессоры, память и программируемая логика (ПЛИС), содтавляющие сегодня основную часть используемых элементов, работают на высоких частотах и низких напряжениях и, таким образом, становятся все более восприимчивыми к электромагнитным излучениям.
Данные тенденции в развитии генераторов мощных электромагнитных полей обуславливают необходимость проведения исследований, направленных на обеспечение стойкости бортовых цифровых вычислительных машин (БЦВМ) к электромагнитным воздействиям.
Современные БЦВМ занимают особое место в автоматизированных системах управления (АСУ) и контроля, а проблема обеспечения стойкости является одной из сложнейших задач, решаемых при проектировании таких систем. Сложность задачи многократно увеличивается при размещении АСУ в ограниченном пространстве на борту космического, авиационного либо мобильного объекта, сбои и отказы аппаратуры в котором, как правило, не допускаются, так как приводят к необратимым последствиям. В связи с этим, оценка стойкости БЦВМ к воздействию мощных электромагнитных импульсов (ЭМИ) является исключительно актуальной, поскольку БЦВМ - центральное звено АСУ, во многом определяющее тактико-технические характеристики объектов. Тем более, что за последнее десятилетие произошло качественное переоснащение отечественных систем управления современной вычислительной техникой, а устойчивость их к мощным ЭМИ, с учётом значительного роста уровня интеграции элементной базы, стремительно падает.
Международной электротехнической комиссией (МЭК) установлена следующая классификация электромагнитных явлений:
электромагнитные помехи малой энергии (Е до 100 В/м);
мощные электромагнитные поля (Е свыше 100 В/м). Применительно к БЦВМ, наибольшую опасность представляют мощные
импульсные электромагнитные поля и, в частности, сверхкороткий электромагнитный импульс. С точки зрения проектирования, повышение стойкости оборудования для защиты от воздействия сверхкоротких электромагнитных импульсов (СК ЭМИ) представляет собой целую техническую проблему. Это приводит к тому, что в современных условиях проблема воздействия мощных
электромагнитных импульсов на БЦВМ, средства связи и управления становится одной из ключевых.
Поэтому, особенно актуально, на настоящий момент, стоит вопрос о защите БЦВМ от воздействия мощных импульсных электромагнитных полей. При воздействии СК ЭМИ снижается эффективность применяемых экранов, усиливается проникновение электромагнитных полей через неоднородности в корпусах и амплитуды наведенных токов и напряжений в бортовой кабельной сети, в проводниках, расположенных вне экранов достигают больших значений, что приводит к ложным срабатываниям или отказам аппаратуры.
С учетом изложенного следует, что в настоящее время электромагнитные помехи большой энергии являются новой серьезной угрозой для БЦВМ.
Проблема оценки и обеспечения стойкости БЦВМ к воздействию мощных СК ЭМИ представляет собой сложный многоэтапный процесс. По данной проблеме в нашей стране и за рубежом можно выделить следующие направления исследований:
методы расчета параметров электромагнитного импульса;
исследование воздействия ЭМИ на БЦВМ с учетом условий эксплуатации и конструктивных особенностей объекта применения;
разработка методов расчета воздействия ЭМИ на БЦВМ и установление перечня параметров, определяющих поражающее действие ЭМИ;
разработка методов и средств воспроизведения воздействия ЭМИ с целью определения критических электромагнитных нагрузок на элементы БЦВМ;
- разработка методов и средств защиты от воздействия ЭМИ.
Проблема стойкости технических средств к воздействию ЭМИ решается
сегодня благодаря усилиям ряда научных коллективов. В результате проведенных исследований в значительной степени выяснена природа формирования полей, разработаны физические модели и математические методы расчета параметров ЭМИ. Это позволило НИУ, техническому комитету Госстандарта РФ и международной электротехнической комиссии обобщить результаты исследований и сформировать требования по оценке стойкости к ЭМИ высотного ядерного взрыва и сверхширокополосного ЭМИ объектов гражданского назначения. Работа в этом направлении завершилась согласованием с 18 государствами - членами МЭК, разработкой и изданием серии стандартов МЭК - 61000.
Об актуальности данного направления работ свидетельствует также программа перспективных работ МЭК на 2009-2012г.г. В направлениях дальнейших работ рассматриваются предложения и рабочие проекты, представляющие интерес для решения практических задач: методы и средства расчета воздействия ЭМИ на системы, методы и средства измерений ЭМИ, испытания объектов на воздействие ЭМИ в широком диапазоне частот и амплитуд.
На этой основе, практически параллельно, велись исследования механизмов взаимодействия ЭМИ с объектами различного назначения. Для этого использовались теоретические и экспериментальные методы. Были достигнуты определенные успехи в решении задач анализа стойкости различных систем, создании методов измерений и экспериментальной проверки методик расчета, наведенных ЭМИ токов и напряжений в кабельных линиях, экранах и антеннах. Крупный вклад в эту проблему внесли ученые: Балюк Н.В., Мырова Л.О.,
Кечиев Л.Н., Соколов А. А., Сахаров К.Ю., Степанов П.В., Михеев О.В., Туркин В.А., Кириллов В.Ю., Фоминич Э.Н., Тухас В.А., Комягин СИ., Кро-халев Д.И. и др. и цикл исследований, выполненных в ФГУ 12 ЦНИИ МО, ВИТУ, ФГУП «МНИРТИ», ФГУП «ВНИИОФИ», МИЭМ, НИИ «АРГОН», МАИ.
Среди специалистов, внесших большой вклад в создание БЦВМ, известные в стране и за рубежом специалисты в области вычислительной техники: д.т.н. Крутовских С.А., д.т.н. Карасик В.М, к.т.н. Штейнберг В.И., к.т.н. Еремин А.Т., Ларионов A.M., Пржиялковский В.В., Власов Ф.С., Шпиев В.А. и др.
Анализ состояния исследований за рубежом, проведенный автором, свидетельствует, что научные организации США, Франции, Германии, Индии, Китая и др. стран уделяют этому вопросу также большое внимание: имеются модели взаимодействия ЭМИ с техническими средствами и методы расчета, доведенные до машинных программ (применительно к системам связи различных гражданских объектов).
Таким образом, в настоящее время получены определенные научные результаты по отдельным направлениям оценки стойкости технических средств.
В то же время, оценка стойкости сложных структурно-разветвленных систем, какими являются, в частности, БЦВМ представляют практически малоисследованную научную задачу. Систематизация и обобщение этих результатов, которые бы определили методологию оценки стойкости бортовых вычислительных машин к воздействию мощных электромагнитных полей с учетом требований международных стандартов, прогноза параметров воздействия, средств защиты до сих пор отсутствует. Кроме того, существующие ориентировочные методы оценки воздействия сверхкороткого импульсного электромагнитного поля не позволяют проводить достоверную оценку воздействия СК ЭМИ на БЦВМ. Это в значительной мере обусловлено отсутствием совершенных методов расчета воздействия СК ЭМИ на системы БЦВМ и экспериментальных исследований стойкости.
Таким образом актуальность поставленной задачи определяется:
необходимостью создания и совершенствования БЦВМ, соответствующих современным требованиям к устойчивости их в условиях воздействия мощных ЭМИ;
слабой теоретической и экспериментальной изученностью воздействия сверхкоротких электромагнитных полей на БЦВМ и ее элементы;
отсутствием рекомендаций по техническим средствам защиты оборудования БЦВМ от СК ЭМИ.
Именно все это и определило важность и практическую значимость решаемой в диссертации научно-технической задачи - разработка методов оценки стойкости БЦВМ в условиях воздействия преднамеренных СК ЭМИ.
Объектами исследования в работе выбраны БЦВМ, разработанные в НИИ «Аргон», которые сегодня вообще не исследованы на воздействие СК ЭМИ. Выбранные БЦВМ являются наиболее перспективными для использования в авиационных и космических комплексах при решении задач управления и контроля.
Цель и задачи исследований
Основной целью диссертационной работы является обеспечение стойкости бортовых вычислительных машин в условиях воздействия преднамеренных мощных сверхкоротких электромагнитных импульсов.
Для достижения поставленной цели в работе сформулированы и решены следующие задачи:
Анализ состояния-работ по разработке национальных и международных стандартов в части задания требований к техническим средствам по параметрам мощных ЭМИ, методам и средствам испытаний.
Обобщение существующих методов и средств оценки стойкости БЦВМ к воздействию ЭМИ.
Обоснование требований к БЦВМ по стойкости к электромагнитным факторам, средствам измерений и генерации СК ЭМИ для проведения исследований воздействия полей на БЦВМ.
Совершенствование математической модели, для оценки воздействия СК ЭМИ на типовые элементы БЦВМ.
Разработка методического обеспечения испытаний БЦВМ с помощью излучателей сверхкоротких электромагнитных импульсов с целью оценки воздействия СК ЭМИ на БЦВМ.
Проведение экспериментальных исследований устойчивости и стойкости БЦВМ к воздействию сверхкоротких ЭМИ.
Разработка программы обеспечения стойкости и рекомендаций по защите БЦВМ от воздействия СК ЭМИ.
Методы исследований
При решении поставленных задач использовались теоретические и экспериментальные методы исследования, принципы математического моделирования и теория электромагнитного поля.
На защиту выносятся:
Требования к БЦВМ в условиях воздействия сверхкоротких импульсных электромагнитных полей.
Результаты расчета взаимодействия внешнего импульсного электромагнитного поля с системой линейных проводников и экранами.
Методики испытаний современных БЦВМ в полях излучателей сверхкоротких электромагнитных импульсов.
Результаты экспериментальных исследований воздействия мощных ЭМИ на БЦВМ с учетом их конструктивных особенностей.
Программа и технические решения по обеспечению стойкости БЦВМ в сложной электромагнитной обстановке.
Научная новизна
Получены следующие основные научные результаты:
1. Обоснованы методы расчета воздействия ЭМИ на БЦВМ, позволяющие оценивать электромагнитную обстановку внутри и вне реального объекта, прогнозировать характеристики воздействия СК ЭМИ на БЦВМ различного назначения.
Разработаны методики проведения испытаний БЦВМ в условиях воздействия СК ЭМИ.
Получены новые экспериментальные данные по устойчивости и стойкости БЦВМ к воздействию СК ЭМИ.
Разработаны научно-обоснованные мероприятия по повышению стойкости БЦВМ к намеренным силовым электромагнитным воздействиям.
Практическая значимость работы состоит:
В уточнении расчетных методик по оценке воздействия ЭМИ на кабельные линии и экраны БЦВМ.
В новых результатах экспериментальных исследований воздействия импульсных электромагнитных полей на БЦВМ, позволяющие определять предельные значения уровней полей и частот повторения импульсов, при которых сохраняется нормальное функционирование БЦВМ.
В разработке практических рекомендаций по защите БЦВМ от СК ЭМИ, на основе которых обеспечивается требуемая стойкость БЦВМ в сложной электромагнитной обстановке.
Достоверность научных положений и выводов подтверждается:
корректностью использования математического аппарата, методов испытаний и современных средств измерений;
апробацией и публикациями основных результатов исследований;
согласованностью полученных априорных результатов с экспериментальными данными;
сравнением полученных данных с результатами других исследований;
результатами внедрения разработанных методов и рекомендаций в практику.
Реализация и внедреппе результатов работы:
Основные теоретические и практические результаты диссертации реализованы при непосредственном участии автора при разработке унифицированных БЦВМ информационно-управляющих систем авиационных объектов в ОКР «Конверт», «Форейтор» и «Окно», вычислительной системы телекоммуникационных спутников серии «Ямал», средств комплексирования бортовой системы управления космического аппарата «Фобос-грунт».
Разработанные методики, программы, технические решения нашли практическое применение в НПО «ОРИОН», НТЦ «Модуль», НПО «Полет», ФГУП «НИИТ» при разработке стойких к воздействию СК ЭМИ перспективных систем, а также при разработке технических заданий на создание БЦВМ нового поколения. Использование результатов данной работы позволило повысить показатели стойкости БЦВМ к воздействию мощных ЭМИ на этапах проектирования и разработки современных вычислительных комплексов.
Результаты диссертационной работы также внедрены в учебный процесс Московского института электроники и математики на кафедре «Радиоэлектронные и телекоммуникационные устройства и системы» по дисциплине «Сверхширокополосные импульсные электромагнитные воздействия на РЭС ».
В деле имеется Акты о внедрении полученных автором
результатов.
Апробация работы
Работа в целом и отдельные ее результаты опубликованы в виде статей в научно-технических журналах по проблеме ЭМИ, докладывались и обсуждались на: 10-ой Российской НТК «Электромагнитная совместимость технических средств и электромагнитная безопасность», г. С.-Петербург, 2008г.; НТК студентов, аспирантов и молодых специалистов МИЭМ, Москва, 2008г.; 6 международной конференции по информационным и телекоммуникационным технологиям в интеллектуальных системах, Греция, 2-6 июня 2008г.; научно-технических семинарах кафедры «Радиоэлектронные и телекоммуникационные устройства и системы» МГИЭМ с 2007г. по 2009г.;
Публикации
По теме диссертации автором опубликовано 16 научных работ, в том числе 6 статей в журнале ТЭМС, включенного в перечень ведущих журналов и изданий ВАК РФ. Получено 2 патента по теме диссертации: № 2132598 от 20.08.98г., № 2138931 от 09.10.98г.
Объем и структура диссертации
Диссертация состоит из введения, четырех глав, заключения и изложена на 144 страницах машинописного текста, содержит 26 таблиц, 42 рисунка. Список литературы включает 87 наименований.
Динамика развития БЦВМ комплекса «Аргон»
С середины 60-х г.г. основным направлением деятельности института становится проектирование бортовых ЭВМ и комплексов, размещаемых на наземных подвижных объектах и летательных аппаратах. Первые БЦВМ строились на гибридных схемах. В их числе первая отечественная БЦВМ с троированием аппаратуры "Аргон-ПС" для космического аппарата "Зонд", совершившего облет Луны; "Аргон-1" для мобильных наземных систем, использованная в дальнейшем в составе 70 оборонных объектов; двухмашинный вычислительный комплекс "Аргон-12А" и БЦВМ "Аргон-12С" для орбитальных космических станций и возвращаемых аппаратов программы "Алмаз".
Накопленный опыт и использование в последующих разработках ИС с планарными выводами и высоконадежных многослойных печатных плат, изготавливаемых методом послойного наращивания, позволили в первой половине 70-х г.г. создать БЦВМ "Аргон-15, БЦВК «Аргон-16», БЦВМ «Аргон-17А", ставшие по некоторым характеристикам и масштабам применения заметным достижением не только отечественной, но и мировой бортовой ВТ.
БЦВМ "Аргон-15" - базовое изделие для ВВС и сухопутных войск. Она нашла применение в десятках систем, в том числе в авиационных комплексах ПЛО, на самолетах МиГ-31 и -33 и в мобильных оперативно-тактических комплексах "Ока", "Бук", "Куб", "Волга".
"Аргон-16" - отказоустойчивый бортовой цифровой вычислительный комплекс (БЦВК), в котором впервые была реализована тройная синхронная структура с мультиплексированными мажоритарными каналами. БЦВК стал основным компонентом систем управления космических кораблей "Союз", транспортных кораблей "Прогресс", орбитальных станций "Салют", "Алмаз", "Мир", "Меч-К". Исключительная надежность обеспечила ему завидное долголетие. За четверть века промышленного производства было выпущено более 300 образцов - рекордный показатель для БЦВМ космического применения.
"Аргон-17А" - уникальный БЦВК для противоракеты дальнего перехвата, соединивший в себе высоконадежную структуру "Аргон-16", новые конструктивно-технологические решения, обеспечившие работу машины с момента старта, и высокую радиационную стойкость аппаратуры.
В этот же период был создан мобильный вычислительный комплекс "Ритм-20", обеспечивший полевые испытания АСУ войсками "Маневр". Его стационарный вариант (изделие МСМ) был поставлен на боевое дежурство в Центре разведки ВМФ.
К середине 70-х гг. резко расширился парк БЦВМ, значительно возросли трудоемкость и стоимость их разработки. Поэтому исключительную актуальность приобрела проблема унификации создаваемых моделей. Решение этой задачи стало возможным на пути перехода от отдельных моделей с несовместимыми системами команд к семействам программно совместимых машин единой архитектуры.
Для БЦВМ, ориентированных на обработку данных в мощных информационно-вычислительных системах, была выбрана архитектура семейства стационарных машин ЕС ЭВМ, которое к тому времени утвердилось в качестве магистрального направления развития отечественных ЭВМ общего назначения.
Совместимость с семейством ЕС ЭВМ, имеющим мощную систему программного обеспечения (ПО) и развитую периферию, позволила ускорить разработку БЦВМ благодаря возможности использования вместо них стационарных машин в качестве промежуточного стендового варианта при отработке ПО и схемотехники, а также предоставить новые возможности разработчикам автоматизированных систем.
Архитектура ЕС ЭВМ была реализована в ряде БЦВМ А-30, А-40 и А-50. Вершина в этом ряду - А-50. По своим возможностям она сопоставима со стационарными универсальными ЭВМ: полный набор команд ЕС ЭВМ-1, быстродействие 2 млн. оп/с, намять на 16 Мбайт, накопители на МЛ и ЦМД в исполнении для жестких условий эксплуатации. За рубежом БЦВМ этого класса в то время были созданы только в США лидером мировой компьютерной индустрии - фирмой IBM: А-50 стала первой базовой ЭВМ межвидового применения, отвечающей требованиям военных стандартов для мобильных, авиационных и стационарных объектов. На ее основе созданы одно- и двухмашинные вычислительные комплексы восьми модификаций.
Семейство А-30, -40 и -50 сыграло большую роль в обеспечении вычислительными средствами важнейших оборонных систем: - авиационного комплекса радиолокационного дозора и наведения "Шмель", систем раннего предупреждения о ракетном нападении (А-30); - АСУ войсками "Маневр" (А-40 и А-50); воздушных командных пунктов "Звено", разведывательно-ударных комплексов "Прорыв", комплексов ПВО "Пирамида" и др. (А-50).
Параллельно с конструированием ряда машин, совместимых с ЕС ЭВМ-1, велась разработка семейства управляющих БЦВМ для истребительной авиации. Для этого семейства была предложена и реализована оригинальная архитектура "ПОИСК" (проблемно-ориентируемая с изменяемой системой команд). Ее отличительная особенность -возможность адаптации набора команд к задачам управляющей системы путем добавления к постоянной части команд микрокоманд, свойственных данной системе. Настройка под конкретную систему дает существенный выигрыш в производительности и объеме памяти, и была в то время единственной возможностью обеспечить заданные характеристики при жестких массогабаритных ограничениях.
В 1983 г. была запущена в серийное производство первая БЦВМ с архитектурой "ПОИСК" - модель Ц100, которой с этого времени оснащались серийные истребители МиГ-29 и СУ-27. Дальнейшим ее развитием являются модель Ц101 и ее модификации Ц102 и Ц104. БЦВМ Ц100 и Ц101, сочетающие большие вычислительные возможности, компактность конструкции и высокую надежность, -одна из самых удачных разработок в классе авиационных машин. Структура машин -магистрально-модульная, что упрощает создание разнообразных модификаций. Они принадлежат к числу самых массовых в мировой практике авиационных БЦВМ (выпущено более 4 тыс. образцов).
