Введение к работе

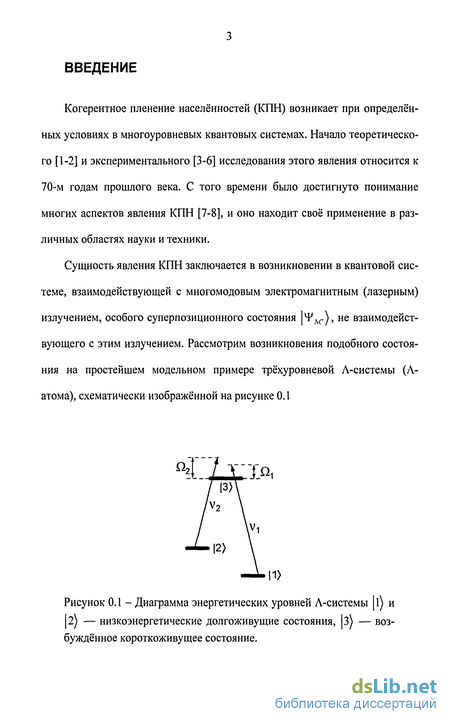

Когерентное пленение населённостей (КПН) возникает при определённых условиях в многоуровневых квантовых системах. Начало теоретического [1-2] и экспериментального [3-6] исследования этого явления относится к 70-м годам прошлого века. С того времени было достигнуто понимание многих аспектов явления КПН [7-8], и оно находит своё применение в различных областях науки и техники.
Сущность явления КПН заключается в возникновении в квантовой системе, взаимодействующей с многомодовым электромагнитным (лазерным) излучением, особого суперпозиционного состояния Ч\Г), не взаимодействующего с этим излучением. Рассмотрим возникновения подобного состояния на простейшем модельном примере трёхуровневой Л-системы (Л-атома), схематически изображённой на рисунке 0. Рисунок 0.1 - Диаграмма энергетических уровней Л-системы 1) и 2) — низкоэнергетические долгоживущие состояния, з) — возбуждённое короткоживущее состояние.

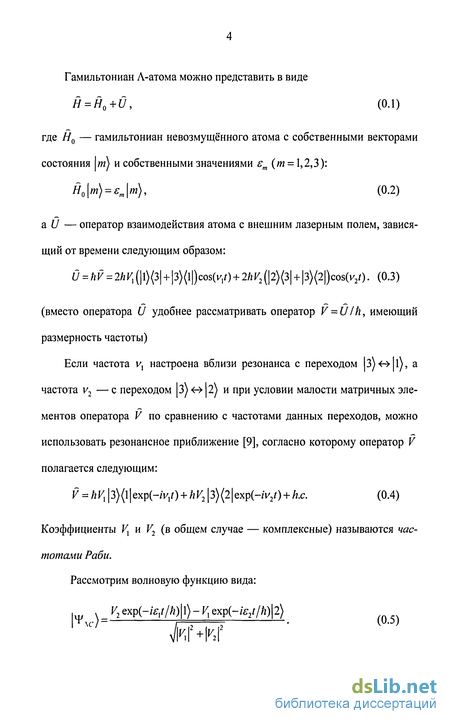

Гамильтониан Л-атома можно представить в виде Н = Н0+0, (0.1)
где Н0 — гамильтониан невозмущённого атома с собственными векторами состояния \т) и собственными значениями єт (т = 1,2,3):
Н,\т) = єт\т), (0.2)
а 0 — оператор взаимодействия атома с внешним лазерным полем, зависящий от времени следующим образом:
U = hV = 2hVl(l)(3 + 3)(l)cos(vy) + 2/2V2(2)(3 + 3)(2)cos(vy). (0.3)
(вместо оператора 0 удобнее рассматривать оператор V = 0lh, имеющий размерность частоты)
Если частота vx настроена вблизи резонанса с переходом І3) -»і), а частота v2 — с переходом 3) - 2) и при условии малости матричных элементов оператора V по сравнению с частотами данных переходов, можно использовать резонансное приближение [9], согласно которому оператор V полагается следующим:
V = hVl\3)(\\exp(-ivxt) + hV2\3)(2\exp(-iv2t) + h.c. (0.4)
Коэффициенты Vx и V2 (в общем случае — комплексные) называются частотами Раби.
Рассмотрим волновую функцию вида:
. х _ У2 exp(-/g,f/ft)l) - Vx exp(-is2t/h)\2) \с/— і—; т \у-- )
Данная функция является решением нестационарного уравнения Шрединге-ра с гамильтонианом Н0. Кроме того, имеет место равенство
f?4iAL у/ ехР[- М + Ч)] - УУг «ф[-/( 2/й + Ъ)] {06)
Если при этом однофотонные отстройки
,= ,- = 1.2, m=( - m)/ (0.5)
равны (Q, = Q2), то из (0.6) следует, что
f4V) = 0. (0.8)

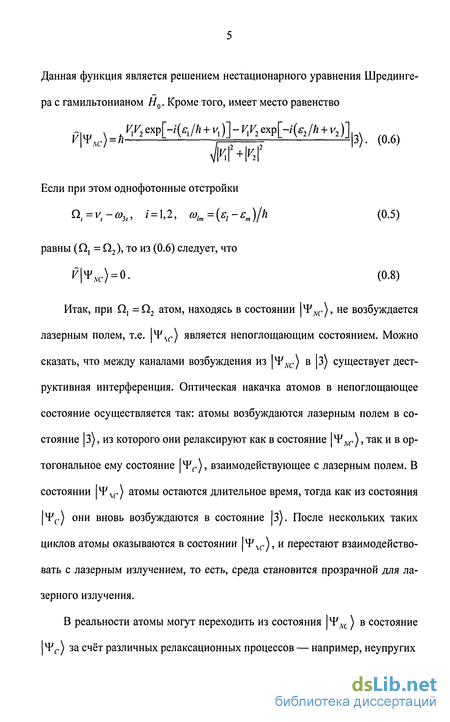

Итак, при Q, =С12 атом, находясь в состоянии 1 ), не возбуждается лазерным полем, т.е. Ч\Г) является непоглощающим состоянием. Можно сказать, что между каналами возбуждения из 1 ,) в 3) существует деструктивная интерференция. Оптическая накачка атомов в непоглощающее состояние осуществляется так: атомы возбуждаются лазерным полем в состояние 3), из которого они релаксируют как в состояние 1 ), так и в ортогональное ему состояние I V), взаимодействующее с лазерным полем. В состоянии Ч\Г) атомы остаются длительное время, тогда как из состояния \ с) они вновь возбуждаются в состояние 3). После нескольких таких циклов атомы оказываются в состоянии \Г), и перестают взаимодействовать с лазерным излучением, то есть, среда становится прозрачной для лазерного излучения.
В реальности атомы могут переходить из состояния \Ч?нс) в состояние \ЧС) за счёт различных релаксационных процессов — например, неупругих

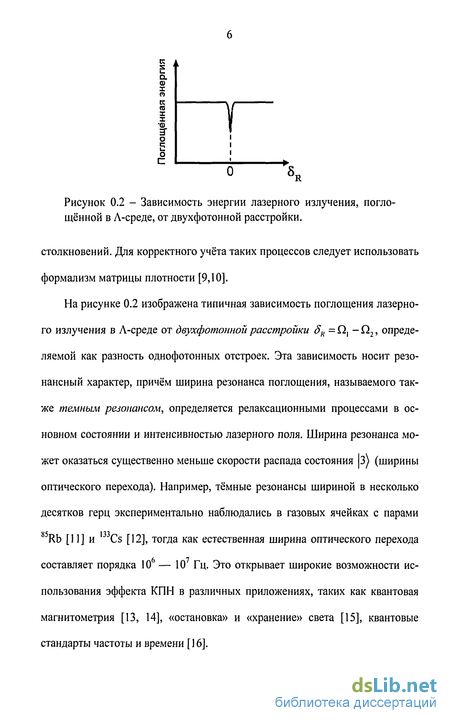

Рисунок 0.2 - Зависимость энергии лазерного излучения, поглощённой в Л-среде, от двухфотонной расстройки. столкновений. Для корректного учёта таких процессов следует использовать формализм матрицы плотности [9,10].
На рисунке 0.2 изображена типичная зависимость поглощения лазерного излучения в Л-среде от двухфотонной расстройки SK=Qi - Q2, определяемой как разность однофотонных отстроек. Эта зависимость носит резонансный характер, причём ширина резонанса поглощения, называемого также темным резонансом, определяется релаксационными процессами в основном состоянии и интенсивностью лазерного поля. Ширина резонанса может оказаться существенно меньше скорости распада состояния з) (ширины оптического перехода). Например, тёмные резонансы шириной в несколько десятков герц экспериментально наблюдались в газовых ячейках с парами 85Rb [11] и 133Cs [12], тогда как естественная ширина оптического перехода составляет порядка 10 — 10 Гц. Это открывает широкие возможности использования эффекта КПН в различных приложениях, таких как квантовая магнитометрия [13, 14], «остановка» и «хранение» света [15], квантовые стандарты частоты и времени [16].
Квантовые стандарты частоты (атомные часы) применяются в различ ных научных и инженерных приложениях, таких как системы навигации и позиционирования (GPS, ГЛОНАСС, GALILEO), телекоммуникационные сети; при проверке фундаментальных физических законов и т. п. [17]. При этом среди вторичных стандартов важное место занимают стандарты частоты на газовой ячейке. Новый импульс в их развитии связан с появлением современных типов лазеров, на основе которых разрабатываются стандарты на газовой ячейке нового поколения, среди которых стоит особо отметить стандарты, работающие на основе эффекта КПН. Следует также отметить, что квантовые дискриминаторы КПН-стандартов не имеют микроволнового резонатора, что в свою очередь уже позволило создать миниатюрные устройства размером в несколько миллиметров [18].

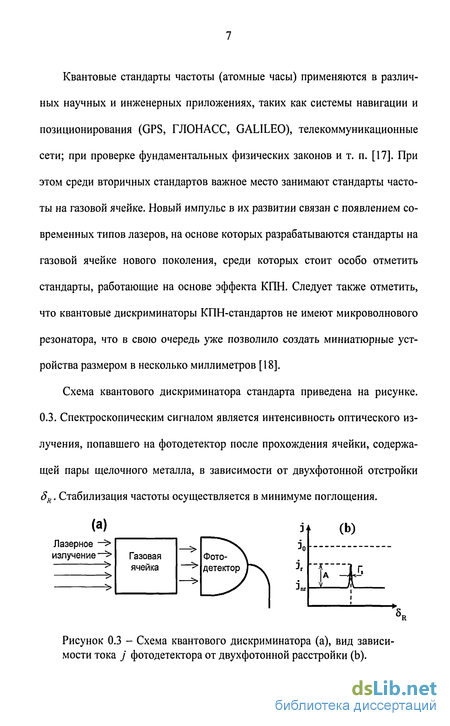

Схема квантового дискриминатора стандарта приведена на рисунке. 0.3. Спектроскопическим сигналом является интенсивность оптического излучения, попавшего на фотодетектор после прохождения ячейки, содержащей пары щелочного металла, в зависимости от двухфотонной отстройки SR. Стабилизация частоты осуществляется в минимуме поглощения.

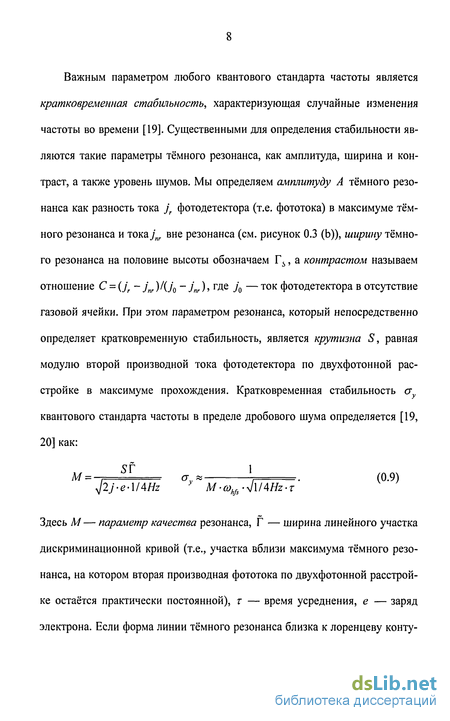

Важным параметром любого квантового стандарта частоты является кратковременная стабильность, характеризующая случайные изменения частоты во времени [19]. Существенными для определения стабильности являются такие параметры тёмного резонанса, как амплитуда, ширина и контраст, а также уровень шумов. Мы определяем амплитуду А тёмного резонанса как разность тока jr фотодетектора (т.е. фототока) в максимуме тёмного резонанса и тока/,,,, вне резонанса (см. рисунок 0.3 (Ь)), ширину тёмного резонанса на половине высоты обозначаем Г6, а контрастом называем отношение С = (jr - jnr )/(У0 - jnr), где уо — ток фотодетектора в отсутствие газовой ячейки. При этом параметром резонанса, который непосредственно определяет кратковременную стабильность, является крутизна S, равная модулю второй производной тока фотодетектора по двухфотонной расстройке в максимуме прохождения. Кратковременная стабильность т квантового стандарта частоты в пределе дробового шума определяется [19, 20] как:
Здесь М — параметр качества резонанса, Г — ширина линейного участка дискриминационной кривой (т.е., участка вблизи максимума тёмного резонанса, на котором вторая производная фототока по двухфотонной расстройке остаётся практически постоянной), т — время усреднения, е — заряд электрона. Если форма линии тёмного резонанса близка к лоренцеву конту

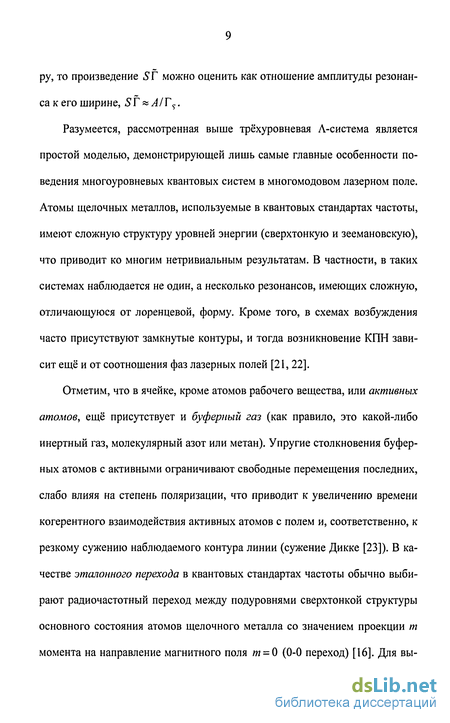

ру, то произведение .ST можно оценить как отношение амплитуды резонанса к его ширине, ST« AITS.
Разумеется, рассмотренная выше трёхуровневая Л-система является простой моделью, демонстрирующей лишь самые главные особенности поведения многоуровневых квантовых систем в многомодовом лазерном поле. Атомы щелочных металлов, используемые в квантовых стандартах частоты, имеют сложную структуру уровней энергии (сверхтонкую и зеемановскую), что приводит ко многим нетривиальным результатам. В частности, в таких системах наблюдается не один, а несколько резонансов, имеющих сложную, отличающуюся от лоренцевой, форму. Кроме того, в схемах возбуждения часто присутствуют замкнутые контуры, и тогда возникновение КПН зависит ещё и от соотношения фаз лазерных полей [21, 22].
Отметим, что в ячейке, кроме атомов рабочего вещества, или активных атомов, ещё присутствует и буферный газ (как правило, это какой-либо инертный газ, молекулярный азот или метан). Упругие столкновения буферных атомов с активными ограничивают свободные перемещения последних, слабо влияя на степень поляризации, что приводит к увеличению времени когерентного взаимодействия активных атомов с полем и, соответственно, к резкому сужению наблюдаемого контура линии (сужение Дикке [23]). В качестве эталонного перехода в квантовых стандартах частоты обычно выбирают радиочастотный переход между подуровнями сверхтонкой структуры основного состояния атомов щелочного металла со значением проекции т момента на направление магнитного поля w = 0 (0-0 переход) [16]. Для выделения 0-0 перехода из всей совокупности магнитных подуровней, газовая ячейка помещается в однородное магнитное поле, величина которого, как правило, составляет десятки или сотни миллигаусс.

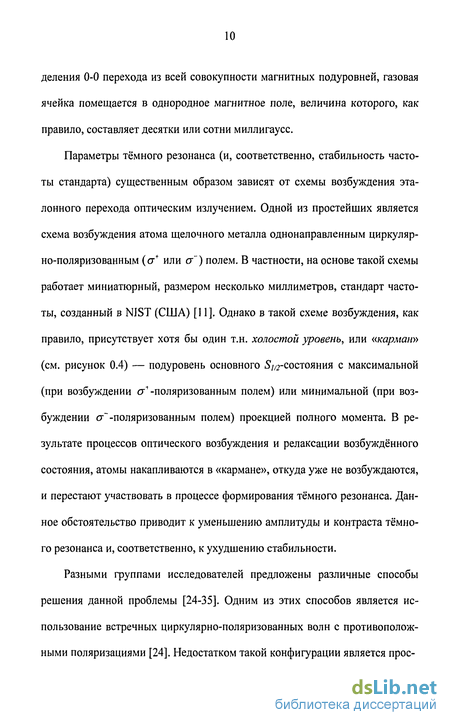

Параметры тёмного резонанса (и, соответственно, стабильность частоты стандарта) существенным образом зависят от схемы возбуждения эталонного перехода оптическим излучением. Одной из простейших является схема возбуждения атома щелочного металла однонаправленным циркуляр-но-поляризованным (сг+ или а") полем. В частности, на основе такой схемы работает миниатюрный, размером несколько миллиметров, стандарт частоты, созданный в NJST (США) [11]. Однако в такой схеме возбуждения, как правило, присутствует хотя бы один т.н. холостой уровень, или «карман» (см. рисунок 0.4) — подуровень основного . -состояния с максимальной (при возбуждении оЛ -поляризованным полем) или минимальной (при возбуждении о -поляризованным полем) проекцией полного момента. В результате процессов оптического возбуждения и релаксации возбуждённого состояния, атомы накапливаются в «кармане», откуда уже не возбуждаются, и перестают участвовать в процессе формирования тёмного резонанса. Данное обстоятельство приводит к уменьшению амплитуды и контраста тёмного резонанса и, соответственно, к ухудшению стабильности.
Разными группами исследователей предложены различные способы решения данной проблемы [24-35]. Одним из этих способов является использование встречных циркулярно-поляризованных волн с противоположными поляризациями [24]. Недостатком такой конфигурации является прос

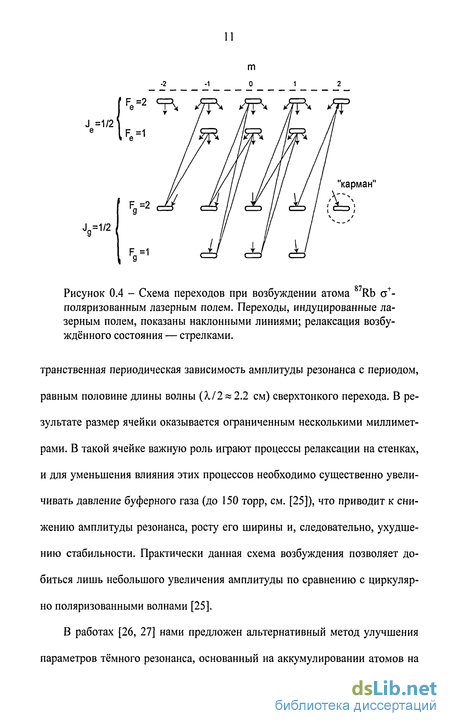

Рисунок 0.4 - Схема переходов при возбуждении атома Rb с -поляризованным лазерным полем. Переходы, индуцированные лазерным полем, показаны наклонными линиями; релаксация возбуждённого состояния — стрелками. транственная периодическая зависимость амплитуды резонанса с периодом, равным половине длины волны (Я./2 « 2.2 см) сверхтонкого перехода. В результате размер ячейки оказывается ограниченным несколькими миллиметрами. В такой ячейке важную роль играют процессы релаксации на стенках, и для уменьшения влияния этих процессов необходимо существенно увеличивать давление буферного газа (до 150 торр, см. [25]), что приводит к снижению амплитуды резонанса, росту его ширины и, следовательно, ухудшению стабильности. Практически данная схема возбуждения позволяет добиться лишь небольшого увеличения амплитуды по сравнению с циркулярно поляризованными волнами [25].
В работах [26, 27] нами предложен альтернативный метод улучшения параметров тёмного резонанса, основанный на аккумулировании атомов на

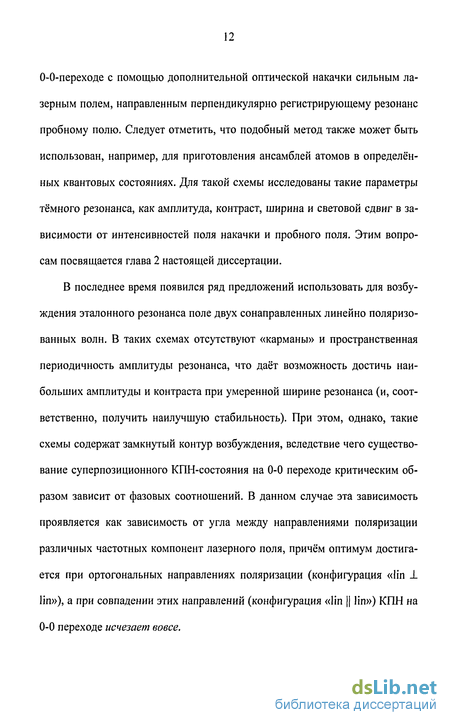

0-О-переходе с помощью дополнительной оптической накачки сильным лазерным полем, направленным перпендикулярно регистрирующему резонанс пробному полю. Следует отметить, что подобный метод также может быть использован, например, для приготовления ансамблей атомов в определённых квантовых состояниях. Для такой схемы исследованы такие параметры тёмного резонанса, как амплитуда, контраст, ширина и световой сдвиг в зависимости от интенсивностей поля накачки и пробного поля. Этим вопросам посвящается глава 2 настоящей диссертации.
В последнее время появился ряд предложений использовать для возбуждения эталонного резонанса поле двух сонаправленных линейно поляризованных волн. В таких схемах отсутствуют «карманы» и пространственная периодичность амплитуды резонанса, что даёт возможность достичь наибольших амплитуды и контраста при умеренной ширине резонанса (и, соответственно, получить наилучшую стабильность). При этом, однако, такие схемы содержат замкнутый контур возбуждения, вследствие чего существование суперпозиционного КПН-состояния на 0-0 переходе критическим образом зависит от фазовых соотношений. В данном случае эта зависимость проявляется как зависимость от угла между направлениями поляризации различных частотных компонент лазерного поля, причём оптимум достигается при ортогональных направлениях поляризации (конфигурация «lin _1_ lin»), а при совпадении этих направлений (конфигурация «lin lin») КПН на 0-0 переходе исчезает вовсе.
Различные варианты конфигурации «lin _L Пп» использованы в работах [28-30]. При этом в работе [28] исследованы тёмные резонансы на атоме Cs в конфигурации «lin A. lin» как при непрерывном возбуждении, так и при облучении газовой ячейки когерентными импульсами, когда образуются резонансы Рамана-Рамзея (Raman-Ramsey fringes). В работах [29, 30] иссле-довался тёмный резонанс в парах Rb при использовании амплитудной модуляции лазера (техника "push-pull"). Такая модуляция, в отличие от частотной, использованной в работе [28], соответствует большему числу различных частотных компонент, при этом направления поляризации соседних по частоте компонент ортогональны. Подобная модуляция оказывается особенно выгодной по сравнению с «традиционной» фазовой модуляцией при высоких давлениях буферного газа (сотни торр и выше) [30].
Конфигурация «lin J_ lin» представляется наиболее перспективной в связи с тем, что, во-первых, она не содержит «карманов», а во-вторых, в такой схеме происходит компенсация светового сдвига, если возбуждение осуществляется равными по интенсивности компонентами Оглинии щелочного металла [31]. Поэтому в настоящее время разработчики стандартов частоты проявляют к этой конфигурации повышенный интерес. Кроме того, ортогональная поляризация позволяет осуществить раздельное детектирование различных частотных компонент лазерного излучения, прошедшего сквозь ячейку, что способствует более эффективному выделению сигнала из шумов [32].
В конфигурации «lin lin», как было указано выше, КПН на 0-0 перехо-де отсутствует, однако при определённых условиях в парах Rb возникает когерентное пленение населённостей на двухфотонных магнито-зависимыхFg=\,m = ±\) r Fg = 2,m = +\). Частоты этих переходов расположены симметрично относительно частоты 0-0 перехода, и в слабом магнитном поле отличаются от неё на величину Л у«±2.8-103 • И, где Асо измеряется в герцах, а Я — в гауссах. При величине магнитного поля порядка сотни миллигаусс и типичных значениях параметров газовой ячейки (размерах порядка сантиметра, давления буферного газа около десяти торр и интенсивности лазерного излучения порядка милливатта на квадратный сантиметр) расстояние между резонансами, соответствующими этим переходам, оказывается меньше их ширины, то есть, резонансы сливаются в один, который можно использовать для стабилизации частоты [33]. Другая возможность возникает при частичном разрешении резонансов, при этом можно предложить стандарт частоты со стабилизацией в максимуме поглощения [34, 35]. Особая привлекательность конфигурации «lin lin» для различных практических приложений заключается в простоте получения необходимой поляризации лазерного излучения.
В то же время, многие особенности схем возбуждения «lin ± lin» и «lin lin» представляются недостаточно изученными. В частности, нельзя признать всесторонне исследованными вопрос о влиянии давления буферного газа и ширины спектра лазерного излучения на амплитуду и контраст тёмного резонанса, и на форму его линии. Необходимо также подчеркнуть важ
ность вопроса о световых сдвигах положения резонанса относительно частоты 0-0 перехода, которые вносят существенный вклад в стабильность реального стандарта частоты. Этот вопрос для конфигурации «Пп lin» также представляется недостаточно изученным.
Настоящая диссертация главным образом посвящена теоретическому исследованию явлений, происходящих при взаимодействии многочастотного лазерного излучения с парами щелочного металла, а именно — 87Rb, в режиме когерентного пленения населённостеи. Рассмотрены различные схемы возбуждения тёмного резонанса, сделаны оценки кратковременной стабильности стандарта частоты в пределе дробового шума в зависимости от параметров газовой ячейки и электромагнитных полей.
Кроме эффектов когерентного пленения населённостеи, в диссертации рассмотрены вопросы, связанные с формированием двойного радиооптического резонанса (ДРОР) при использовании двухлазерной накачки. Впервые двухлазерная накачка была предложена Дж. Денгом [36]. Денг предположил, что такая накачка будет способствовать улучшению параметров двойного радиооптического резонанса за счёт более эффективного аккумулирования атомов на одном из рабочих подуровней. Нами исследована предложенная им схема, и показано, что при определённых условиях двухлазерная накачка действительно приводит к улучшению стабильности квантового стандарта частоты. Этому вопросу посвящена глава 4 настоящей диссертации.
Целью работы является теоретическое рассмотрение формирования резонанса в атомарных парах Rb, включающее в себя:
1) вывод уравнений для расчёта линии поглощения, последовательно учитывающих все основные особенности явления, такие как реальная сверхтонкая и зеемановская структура уровней основного и возбуждён-ного состояний атома Rb, поляризация лазерного излучения, столкновения с атомами буферного газа, конечная спектральная ширина лазерного излучения, релаксационные процессы;
2) сравнительный анализ различных способов возбуждения резонансов, выяснение различий в их структуре и параметрах, имеющих важное значение для стабилизации частоты.
Диссертация состоит из введения, четырёх глав, заключения, приложений и списка литературы. Каждая глава заканчивается разделом «выводы к главе», в котором перечисляются полученные в ней результаты.
В главе 1 дан детальный вывод основных уравнений, которые используются для расчёта линии поглощения и параметров тёмного резонанса. Расчётная модель учитывает сверхтонкую и зеемановскую структуру как от основного, так и возбуждённого состояния атома Rb; релаксационные процессы, связанные с геометрией ячейки и с наличием в ней буферного газа; столкновения атомов; а также флуктуации лазерного излучения. В параграфе 1.1 приведён общий вид уравнений для матрицы плотности в двухчас-тотном лазерном поле. Параграф 1.2 посвящен вычислению матричных элементов гамильтониана. В параграфе 1.3 описан интеграл столкновений. Параграф 1.4. посвящен учёту фазовых флуктуации лазерного излучения (конечной ширины спектра). В параграфе 1.5 рассмотрены релаксационные процессы, происходящие с атомом Rb в ячейке с буферным газом. В параграфе 1.6. выводятся основные расчётные формулы. Новизна главы 1 состоит в последовательном учёте конечной ширины спектра лазера, воздействующего на реальную многоуровневую атомную систему.
Глава 2 посвящена описанию когерентного пленения населённостей при циркулярно поляризованном пробном поле, как с использованием дополнительной лазерной накачки, так и без неё. В параграфе 2.1 обсуждается «традиционная» схема возбуждения тёмного резонанса двухчастотным цир-кулярно-поляризованным лазерным излучением. В параграфе 2.2 описывается схема возбуждения, использующая дополнительную лазерную накачку [26, 27]. Направление распространения поля накачки перпендикулярно направлению распространения пробного поля. Показано, каким образом дополнительная лазерная накачка позволяет аккумулировать атомы на 0-0 переходе, и приведены зависимости параметров тёмного резонанса от интен-сивностей поля накачки и пробного поля. Параграф 2.3 посвящен расчёту и анализу световых сдвигов. Новизна главы 2 состоит в том, что в ней предложена и исследована новая схема возбуждения, основанная на дополнительной лазерной накачке.
В главе 3 исследованы КПН-резонансы при взаимодействии с полем сонаправленных линейно поляризованных волн. В параграфе 3.1 проанали зированы условия возникновения КПН на 0-0 переходе. В параграфе 3.2 рассмотрена зеемановская структура основного состояния атома Rb, и найдены двухфотонные переходы, частота которых близка к частоте 0-0 перехода. Параграф 3.3 посвящен исследованию формы тёмного резонанса в конфигурации «Пп 1 lin». Параграф 3.4 посвящен структуре резонанса в конфигурации «lin lin». Показано, что при определённых условиях возникает т. н. псевдорезонанс — максимум поглощения при нулевой двухфотон-ной расстройке. Проведён анализ возникновения световых сдвигов. В параграфе 3.5 исследована зависимость амплитуды и контраста тёмного резонанса от давления буферного газа и ширины спектра лазерного поля в конфигурации «lin lin», и проведено сравнение со случаем «lin _L lin». В параграфе 3.6 проведено сравнение кратковременной стабильности для различных способов возбуждения тёмного резонанса при различных параметрах газовой ячейки и лазерного поля. Новизна главы 3 заключается в установлении сложной структуры резонанса в конфигурации «lin ± lin»; в новом способе дискриминации частоты в максимуме поглощения при формировании псевдорезонанса в конфигурации «lin lin»; в нахождении условий элиминации светового сдвига в конфигурации «lin lin»; в обнаружении существенно более сильной зависимости контраста тёмного резонанса от давления буферного газа и спектральной ширины лазерного излучения в конфигурации «lin lin», чем в конфигурации «lin 1 lin», и в объяснении этой разницы. В главе 4 представлены результаты теоретического и численного исследования двойного радиооптического резонанса при лазерном возбужде 19 ний в атомарных парах Rb. В параграфе 4.1 проведено исследование световых сдвигов и кратковременной стабильности при использовании одно-частотной лазерной накачки линейно поляризованным лазерным излучением на Dr и 02-линии. В параграфе 4.2 описаны схемы двухлазерной накачки, позволяющие избавиться от «карманов». В параграфе 4.3 проведён сравнительный анализ кратковременной стабильности при использовании одно-и двухлазерной накачки тг-поляризованным лазерным излучением. Новизна главы 4 состоит в установлении условий, при которых использование двухлазерной накачки для формирования двойного радиооптического резонанса приводит к улучшению кратковременной стабильности по сравнению с традиционной однолазерной.
В Заключении сформулированы основные выводы и новые результаты, полученные в диссертации.
В приложения вынесен материал вспомогательного характера.
На защиту выносятся следующие положения:
1) Новая схема возбуждения высококонтрастного тёмного резонанса, основанная на использовании дополнительной лазерной накачки.
2) Расщепление центрального резонанса при возбуждении КПН в атомар-ных парах Rb двухчастотным лазерным полем с линейно поляризованными компонентами.
3) Определяющая роль релаксации оптической когерентности и лазерной отстройки при возбуждении КПН-резонанса двухчастотным лазерным полем с линейно поляризованными компонентами, направления поляризаций которых совпадают. 4) Улучшение параметра качества двойного радиооптического резонанса при использовании двухлазернои накачки вместо однолазернои.
