Введение
ГЛАВА 1. Обзор методов и программных средств по прогнозу электропотребления 11

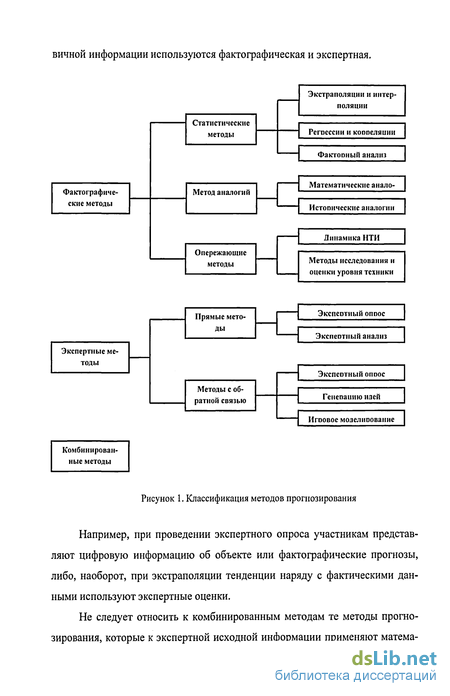

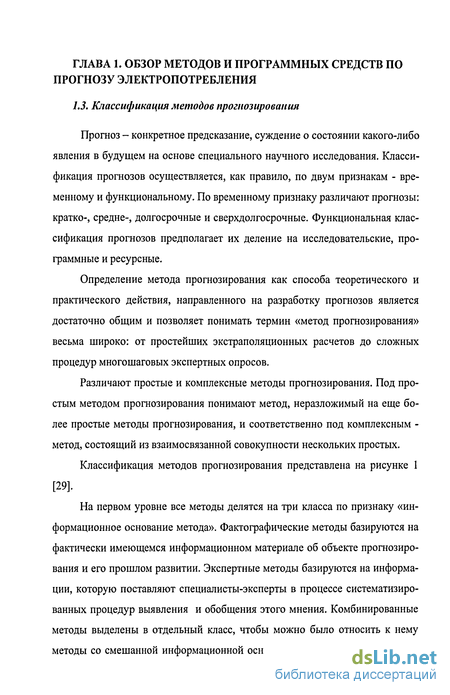

1.1. Классификация методов прогнозирования 11
1.2. Обзор методов прогнозирования временных рядов 15
1.2.1. Экстраполяционные методы прогнозирования 15
1.2.2. Регрессионные методы 17
1.2.3. Экспертные методы 18
1.2.4. Нейронные сети 20
1.2.5. Мягкие вычисления. Гибридные системы 23
1.3. Обзор моделей прогноза электропотребления 27
1.4. Обзор программных средств по прогнозу электропотребления 34
1.5. Выводы по первой главе 38
ГЛАВА 2. Модель краткосрочного прогноза электропотребления 40
2.1 Адаптивная сеть нечеткого вывода -ANFIS 40
2.2. Программные средства реализации 46
2.3. Алгоритм отбора входных переменных 49
2.4. Нормирование данных 58
2.5. Сглаживание данных 62
2.6. Модель прогнозирования 65
2.7. Синтез нейро-нечеткой модели типа Сугэно. Поиск оптимального вектора радиуса субтрактивной кластеризации 67
2.8. Выводы по второй главе 75
ГЛАВА 3. Программная реализация модели прогнозирования электропотребления астраханской области 78
3.1. Преимущества использования системы баз данных 78
3.2. Функциональная модель системы поддержки принятия решения при краткосрочных прогнозах электропотребления 81
3.3. Модель организации знаний системы поддержки принятия решений при краткосрочных прогнозах потребления электроэнергии 84
3.4. Информационно-логическая модель системы поддержки принятия решений при краткосрочных прогнозах потребления электроэнергии 85
3.4.1. Семантическое моделирование 85
3.4.2. Выбор программного обеспечения для управления доступом к базе данных 88
3.4.3. Описание параметров входной информации 89
3.4.4. Спецификация обработки информации 92
3.5. Выводы по третьей главе 93
ГЛАВА 4. Результаты опытной эксплуатации автоматизированной системы принятия решений при краткосрочных прогнозах потребления электроэнергии . 94
4.1. Режимы работы автоматизированной СППР при краткосрочных прогнозах электропотребления 94
4.2. Тестирование автоматизированной системы поддержки принятия решения при краткосрочных прогнозах потребления 99
4.3 Свидетельство об официальной регистрации программы для ЭВМ. 101
4.4 Акт внедрения программного обеспечения 102
4.5 Выводы по четвертой главе 104
Основные выводы и заключение 105
Библиографический список использованной литературы 107
- Обзор программных средств по прогнозу электропотребления
- Синтез нейро-нечеткой модели типа Сугэно. Поиск оптимального вектора радиуса субтрактивной кластеризации
- Функциональная модель системы поддержки принятия решения при краткосрочных прогнозах электропотребления
- Режимы работы автоматизированной СППР при краткосрочных прогнозах электропотребления
Введение к работе

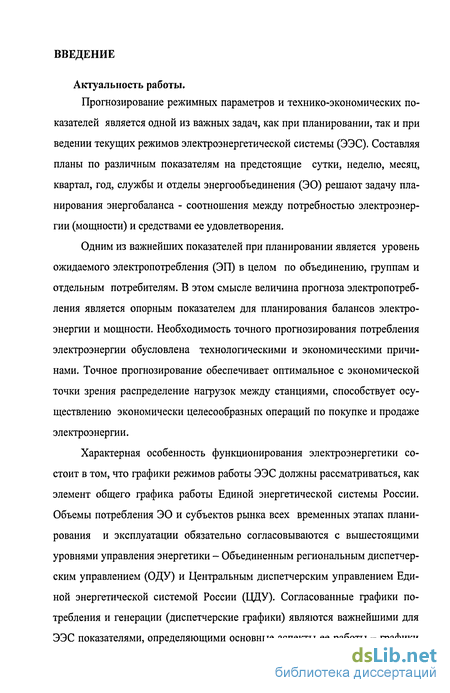

Актуальность работы.
Прогнозирование режимных параметров и технико-экономических показателей является одной из важных задач, как при планировании, так и при ведении текущих режимов электроэнергетической системы (ЭЭС). Составляя планы по различным показателям на предстоящие сутки, неделю, месяц, квартал, год, службы и отделы энергообъединения (ЭО) решают задачу планирования энергобаланса - соотношения между потребностью электроэнергии (мощности) и средствами ее удовлетворения.
Одним из важнейших показателей при планировании является уровень ожидаемого электропотребления (ЭП) в целом по объединению, группам и отдельным потребителям. В этом смысле величина прогноза электропотребления является опорным показателем для планирования балансов электроэнергии и мощности. Необходимость точного прогнозирования потребления электроэнергии обусловлена технологическими и экономическими причинами. Точное прогнозирование обеспечивает оптимальное с экономической точки зрения распределение нагрузок между станциями, способствует осуществлению экономически целесообразных операций по покупке и продаже электроэнергии.
Характерная особенность функционирования электроэнергетики состоит в том, что графики режимов работы ЭЭС должны рассматриваться, как элемент общего графика работы Единой энергетической системы России. Объемы потребления ЭО и субъектов рынка всех временных этапах планирования и эксплуатации обязательно согласовываются с вышестоящими уровнями управления энергетики - Объединенным региональным диспетчерским управлением (ОДУ) и Центральным диспетчерским управлением Единой энергетической системой России (ЦДУ). Согласованные графики потребления и генерации (диспетчерские графики) являются важнейшими для ЭЭС показателями, определяющими основные аспекты ее работы - графики
работы станций, договоры на поставку топлива, графики ремонтных работ, объемы покупки и продажи электроэнергии на рынке электроэнергии.

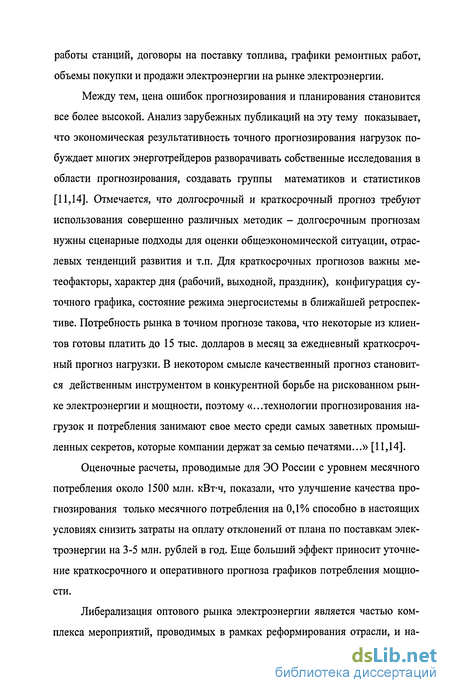

Между тем, цена ошибок прогнозирования и планирования становится все более высокой. Анализ зарубежных публикаций на эту тему показывает, что экономическая результативность точного прогнозирования нагрузок побуждает многих энерготрейдеров разворачивать собственные исследования в области прогнозирования, создавать группы математиков и статистиков [11,14]. Отмечается, что долгосрочный и краткосрочный прогноз требуют использования совершенно различных методик - долгосрочным прогнозам нужны сценарные подходы для оценки общеэкономической ситуации, отраслевых тенденций развития и т.п. Для краткосрочных прогнозов важны метеофакторы, характер дня (рабочий, выходной, праздник), конфигурация суточного графика, состояние режима энергосистемы в ближайшей ретроспективе. Потребность рынка в точном прогнозе такова, что некоторые из клиентов готовы платить до 15 тыс. долларов в месяц за ежедневный краткосрочный прогноз нагрузки. В некотором смысле качественный прогноз становится действенным инструментом в конкурентной борьбе на рискованном рынке электроэнергии и мощности, поэтому «...технологии прогнозирования нагрузок и потребления занимают свое место среди самых заветных промышленных секретов, которые компании держат за семью печатями...» [11,14].
Оценочные расчеты, проводимые для ЭО России с уровнем месячного потребления около 1500 млн. кВт-ч, показали, что улучшение качества прогнозирования только месячного потребления на 0,1% способно в настоящих условиях снизить затраты на оплату отклонений от плана по поставкам электроэнергии на 3-5 млн. рублей в год. Еще больший эффект приносит уточнение краткосрочного и оперативного прогноза графиков потребления мощности.
Либерализация оптового рынка электроэнергии является частью комплекса мероприятий, проводимых в рамках реформирования отрасли, и на-
правлена на выработку нового механизма образования цен на электрическую энергию, отражающего баланс интересов производителей и потребителей электроэнергии. Изменения условий функционирования отрасли оказывает непосредственное влияние на состояние каждого субъекта рынка электроэнергии, и для того чтобы оставаться прибыльными, компаниям требуются новые инструменты и технологии, помогающие сделать переход от регулируемого к конкурентному рынку, и обеспечивающие их успешное функционирование на будущем конкурентном рынке.

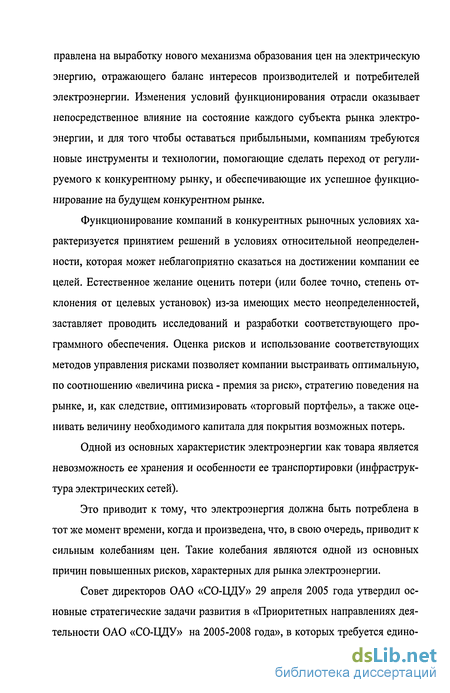

Функционирование компаний в конкурентных рыночных условиях характеризуется принятием решений в условиях относительной неопределенности, которая может неблагоприятно сказаться на достижении компании ее целей. Естественное желание оценить потери (или более точно, степень отклонения от целевых установок) из-за имеющих место неопределенностей, заставляет проводить исследований и разработки соответствующего программного обеспечения. Оценка рисков и использование соответствующих методов управления рисками позволяет компании выстраивать оптимальную, по соотношению «величина риска - премия за риск», стратегию поведения на рынке, и, как следствие, оптимизировать «торговый портфель», а также оценивать величину необходимого капитала для покрытия возможных потерь.
Одной из основных характеристик электроэнергии как товара является невозможность ее хранения и особенности ее транспортировки (инфраструктура электрических сетей).
Это приводит к тому, что электроэнергия должна быть потреблена в тот же момент времени, когда и произведена, что, в свою очередь, приводит к сильным колебаниям цен. Такие колебания являются одной из основных причин повышенных рисков, характерных для рынка электроэнергии.
Совет директоров ОАО «СО-ЦДУ» 29 апреля 2005 года утвердил основные стратегические задачи развития в «Приоритетных направлениях деятельности ОАО «СО-ЦДУ» на 2005-2008 года», в которых требуется едино-

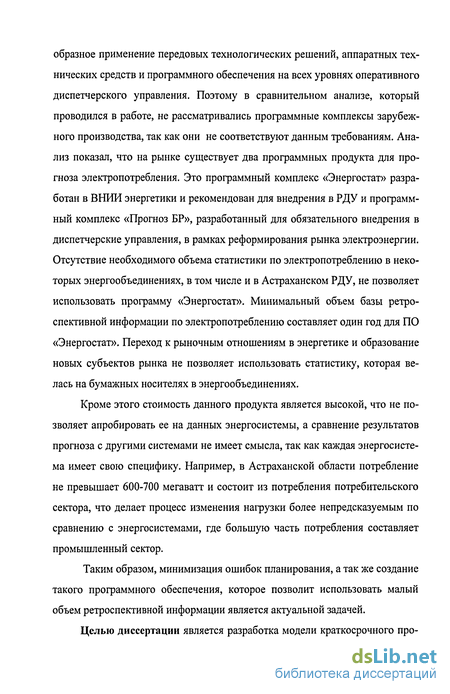

образное применение передовых технологических решений, аппаратных технических средств и программного обеспечения на всех уровнях оперативного диспетчерского управления. Поэтому в сравнительном анализе, который проводился в работе, не рассматривались программные комплексы зарубежного производства, так как они не соответствуют данным требованиям. Анализ показал, что на рынке существует два программных продукта для прогноза электропотребления. Это программный комплекс «Энергостат» разработан в ВНИИ энергетики и рекомендован для внедрения в РДУ и программный комплекс «Прогноз БР», разработанный для обязательного внедрения в диспетчерские управления, в рамках реформирования рынка электроэнергии. Отсутствие необходимого объема статистики по электропотреблению в некоторых энергообъединениях, в том числе и в Астраханском РДУ, не позволяет использовать программу «Энергостат». Минимальный объем базы ретроспективной информации по электропотреблению составляет один год для ПО «Энергостат». Переход к рыночным отношениям в энергетике и образование новых субъектов рынка не позволяет использовать статистику, которая велась на бумажных носителях в энергообъединениях.
Кроме этого стоимость данного продукта является высокой, что не позволяет апробировать ее на данных энергосистемы, а сравнение результатов прогноза с другими системами не имеет смысла, так как каждая энергосистема имеет свою специфику. Например, в Астраханской области потребление не превышает 600-700 мегаватт и состоит из потребления потребительского сектора, что делает процесс изменения нагрузки более непредсказуемым по сравнению с энергосистемами, где большую часть потребления составляет промышленный сектор.
Таким образом, минимизация ошибок планирования, а так же создание такого программного обеспечения, которое позволит использовать малый объем ретроспективной информации является актуальной задачей.
Целью диссертации является разработка модели краткосрочного про-

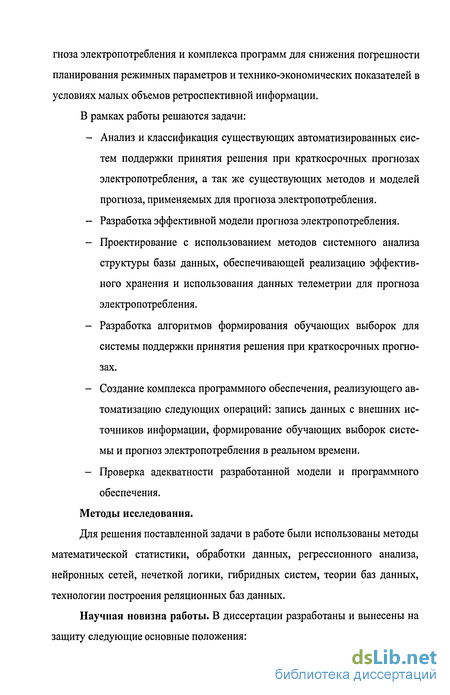

гноза электропотребления и комплекса программ для снижения погрешности планирования режимных параметров и технико-экономических показателей в условиях малых объемов ретроспективной информации. В рамках работы решаются задачи:
Анализ и классификация существующих автоматизированных систем поддержки принятия решения при краткосрочных прогнозах электропотребления, а так же существующих методов и моделей прогноза, применяемых для прогноза электропотребления.
Разработка эффективной модели прогноза электропотребления.
Проектирование с использованием методов системного анализа структуры базы данных, обеспечивающей реализацию эффективного хранения и использования данных телеметрии для прогноза электропотребления.
Разработка алгоритмов формирования обучающих выборок для системы поддержки принятия решения при краткосрочных прогнозах.
Создание комплекса программного обеспечения, реализующего автоматизацию следующих операций: запись данных с внешних источников информации, формирование обучающих выборок системы и прогноз электропотребления в реальном времени.
Проверка адекватности разработанной модели и программного обеспечения.
Методы исследования.
Для решения поставленной задачи в работе были использованы методы математической статистики, обработки данных, регрессионного анализа, нейронных сетей, нечеткой логики, гибридных систем, теории баз данных, технологии построения реляционных баз данных.
Научная новизна работы. В диссертации разработаны и вынесены на защиту следующие основные положения:

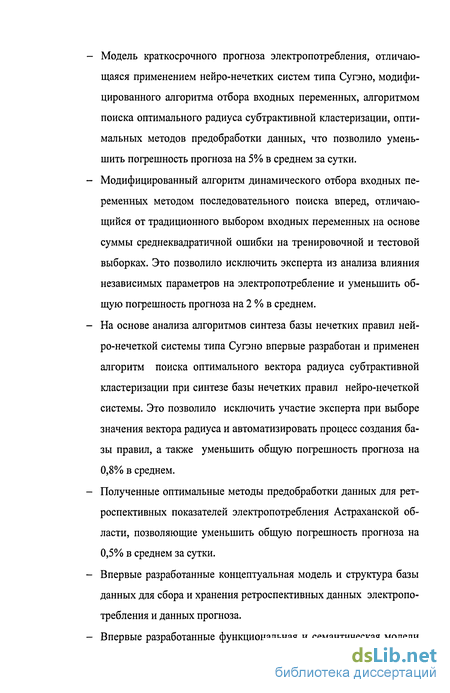

Модель краткосрочного прогноза электропотребления, отличающаяся применением нейро-нечетких систем типа Сугэно, модифицированного алгоритма отбора входных переменных, алгоритмом поиска оптимального радиуса субтрактивной кластеризации, оптимальных методов предобработки данных, что позволило уменьшить погрешность прогноза на 5% в среднем за сутки.
Модифицированный алгоритм динамического отбора входных переменных методом последовательного поиска вперед, отличающийся от традиционного выбором входных переменных на основе суммы среднеквадратичной ошибки на тренировочной и тестовой выборках. Это позволило исключить эксперта из анализа влияния независимых параметров на электропотребление и уменьшить общую погрешность прогноза на 2 % в среднем.
На основе анализа алгоритмов синтеза базы нечетких правил ней-ро-нечеткой системы типа Сугэно впервые разработан и применен алгоритм поиска оптимального вектора радиуса субтрактивной кластеризации при синтезе базы нечетких правил нейро-нечеткой системы. Это позволило исключить участие эксперта при выборе значения вектора радиуса и автоматизировать процесс создания базы правил, а также уменьшить общую погрешность прогноза на 0,8% в среднем.
Полученные оптимальные методы предобработки данных для ретроспективных показателей электропотребления Астраханской области, позволяющие уменьшить общую погрешность прогноза на 0,5% в среднем за сутки.
Впервые разработанные концептуальная модель и структура базы данных для сбора и хранения ретроспективных данных электропотребления и данных прогноза.
Впервые разработанные функциональная и семантическая модели
системы поддержки принятия решения при краткосрочных прогнозах электропотребления.
Практическая ценность работы заключена в следующем:
На основе созданных моделей и предложенных методов обработки данных разработана автоматизированная система поддержки принятия решения при краткосрочных прогнозах электропотребления, позволяющая повысить точность прогноза на 5% в среднем за сутки. Система поддержки принятия решения при краткосрочных прогнозах электропотребления внедрена на предприятии Филиал ОАО «СО-ЦДУ ЕЭС» - Астраханское региональное диспетчерское управление энергосистемы Астраханской области, о чем свидетельствует акт внедрения. Получено свидетельство об официальной регистрации программ для ЭВМ №2006612348 в Реестре программ для ЭВМ Федеральной службы по интеллектуальной собственности, патентам и товарным знакам.

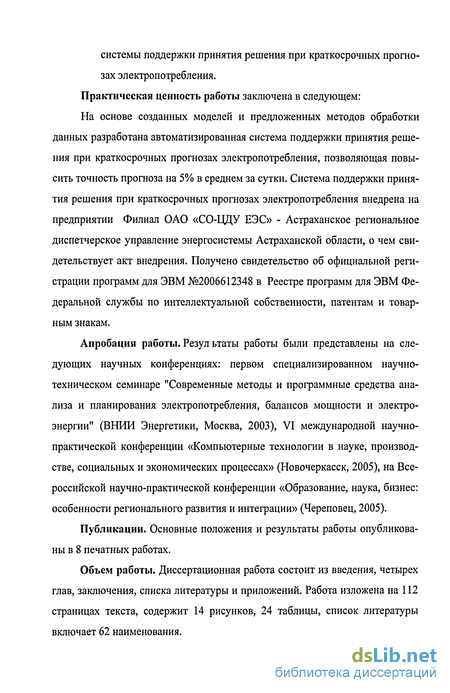

Апробация работы. Резул ьтаты работы были представлены на следующих научных конференциях: первом специализированном научно-техническом семинаре "Современные методы и программные средства анализа и планирования электропотребления, балансов мощности и электроэнергии" (ВНИИ Энергетики, Москва, 2003), VI международной научно-практической конференции «Компьютерные технологии в науке, производстве, социальных и экономических процессах» (Новочеркасск, 2005), на Всероссийской научно-практической конференции «Образование, наука, бизнес: особенности регионального развития и интеграции» (Череповец, 2005).
