Разработка, методика расчета и математическое моделирование индуктора магнитотурботрона Эльмутаз Билахи Таха Мухамед Абдулла

Разработка, методика расчета и математическое моделирование индуктора магнитотурботрона
<
Разработка, методика расчета и математическое моделирование индуктора магнитотурботрона Разработка, методика расчета и математическое моделирование индуктора магнитотурботрона Разработка, методика расчета и математическое моделирование индуктора магнитотурботрона Разработка, методика расчета и математическое моделирование индуктора магнитотурботрона Разработка, методика расчета и математическое моделирование индуктора магнитотурботрона
>

Диссертация, - 480 руб., доставка 1-3 часа, с 10-19 (Московское время), кроме воскресенья

Автореферат - бесплатно, доставка 10 минут, круглосуточно, без выходных и праздников

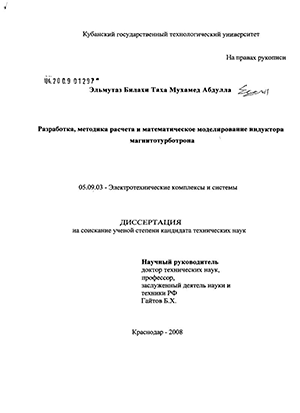

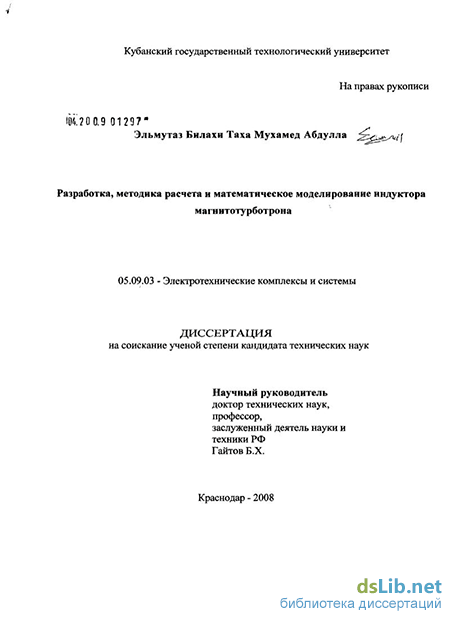

Эльмутаз Билахи Таха Мухамед Абдулла. Разработка, методика расчета и математическое моделирование индуктора магнитотурботрона : диссертация ... кандидата технических наук : 05.09.03 / Эльмутаз Билахи Таха Мухамед Абдулла; [Место защиты: Кубан. гос. технол. ун-т].- Краснодар, 2008.- 131 с.: ил. РГБ ОД, 61 09-5/998

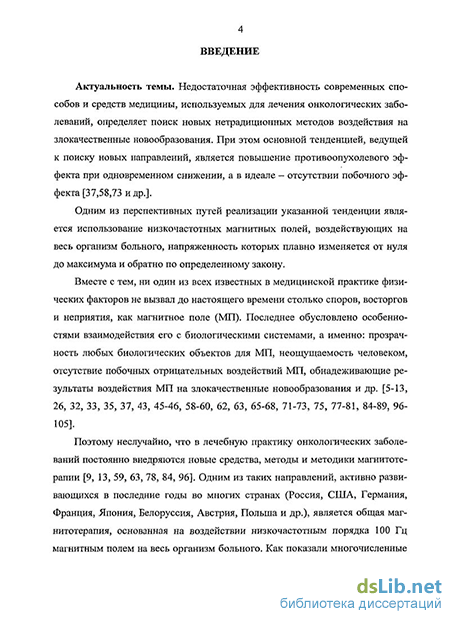

Введение к работе

Актуальность темы. Недостаточная эффективность современных способов и средств медицины, используемых для лечения онкологических заболеваний, определяет поиск новых нетрадиционных методов воздействия на злокачественные новообразования. При этом основной тенденцией, ведущей к поиску новых направлений, является повышение противоопухолевого эффекта при одновременном снижении, а в идеале – отсутствии побочного эффекта.

Одним из перспективных путей реализации указанной тенденции является использование низкочастотных магнитных полей, воздействующих на весь организм больного, напряженность которых плавно изменяется от нуля до максимума и обратно по определенному закону.

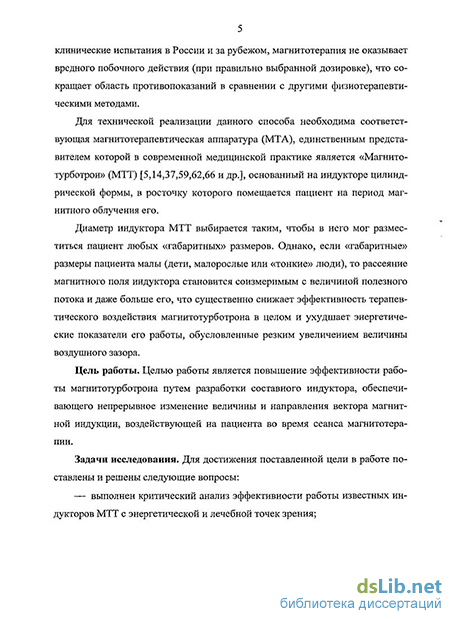

Для технической реализации данного способа необходима соответствующая магнитотерапевтическая аппаратура (МТА), единственным представителем которой в современной медицинской практике является «Магнитотурботрон» (МТТ), основанный на индукторе цилиндрической формы, в расточку которой помещается пациент на период магнитного облучения его.

Цель работы. Целью работы является повышение эффективности работы магнитотурботрона путем разработки составного индуктора, обеспечивающего непрерывное изменение величины и направления вектора магнитной индукции, воздействующей на пациента во время сеанса магнитотерапии.

Задачи исследования. Для достижения поставленной цели в работе поставлены и решены следующие вопросы:

выполнен критический анализ эффективности работы известных индукторов МТТ с энергетической и лечебной точек зрения;

обоснована целесообразность разработки составного индуктора, позволяющего существенно упростить и удешевить технологию изготовления, монтаж (демонтаж) его в лечебных учреждениях;

обоснована целесообразность и реализован вариант изменения величины и направления вектора магнитной индукции, воздействующей на пациента, путем медленного вращения последнего вокруг вертикальной оси в сидячем положении внутри индуктора;

разработана методика расчета составного индуктора МТТ;

построена комплексная математическая модель составного редуктора МТТ и пациента, расположенного внутри его во время сеанса магнитотерапии;

разработана комплексная система электроснабжения и электрооборудования МТТ с индуктором типа ЦГСВ.

Методы исследования. В теоретических исследованиях использованы: обобщенная теория электромеханического преобразователя энергии (ЭМПЭ) с применением матричного анализа электрических машин (ЭМ); теория электромагнитного поля и метод синтеза ЭМ. Поставленные задачи решены аналитическими, численными и экспериментальными методами. Экспериментальные исследования выполнены на действующих образцах МТТ в проблемной НИЛ по использованию магнитных полей в онкологии КГМУ (г. Краснодар).

Научная новизна. В работе построены теоретические основы, конструкция и методика расчета составного индуктора МТТ, а именно:

обоснована целесообразность разработки и эффективность работы составного индуктора МТТ;

разработана методика электромагнитного расчета составного индуктора МТТ;

построена комплексная математическая модель составного индуктора МТТ с учетом электромагнитных характеристик пациента;

решены вопросы рационального электроснабжения МТТ с использованием электромашинного и полупроводникового преобразователя частоты.

Практическая ценность. Работа имеет прикладной характер, основная задача которой – повысить эффективность магнитотерапии в онкологии. В связи с этим решены следующие практические вопросы:

дан обобщающий критический анализ известных конструкций индукторов МТТ для лечения онкологических заболеваний;

разработан на уровне изобретения (патент № 2153368, РФ, Б.И. 2000, №21) аксиальный индуктор МТТ, обеспечивающий повышение эффективности магнитотерапии с одновременным повышением энергетического показателя hcosj;

разработана инженерная методика расчета составного индуктора МТТ;

даны рекомендации по рациональному выбору преобразователя частоты (ПЧ) для электроснабжения МТТ;

предложен вариант и разработана методика расчета групповой магнитотерапии (для нескольких пациентов одновременно) с использованием одного аксиального индуктора.

Реализация результатов работы. Научные результаты работы использованы в проблемной НИЛ по использованию магнитных полей в онкологии КГМУ (г. Краснодар) при лечении злокачественных опухолей, в частности – рака молочной железы; в научно – производственной компании «Ритм» (г. Краснодар) при разработке и изготовлении экспериментального образца составного индуктора МТТ; в учебном процессе по курсу «Электромеханика» и в дипломных проектах по специальности 10.04 – Электроснабжение (по отраслям).

Автор защищает:

рациональную конструкцию индуктора составного типа (в виде правильного двенадцатиугольника) с обмоткой расчетных параметров;

комплексную математическую модель индуктора составного типа совместно с пациентом;

способ и устройство для групповой магнитотерапии, обеспечивающие повышение производительности процесса магнитотерапии при одновременном уменьшении мощности преобразователя частоты и расхода электроэнергии;

методику электромагнитного расчета аксиального индуктора типа ЦГСВ МТТ.

Апробация работы. Основные положения и выводы работы докладывались на III международной Н-Т конференции «Электромеханика и электротехнология – МКЭЭ-98» (Москва, 1998 г.), на всероссийском электротехническом конгрессе – ВЭЛК-99 (Москва, 1999 г.), на региональной Н-Т конференции «Повышение эффективности электротехнических комплексов и энергосистем» (Краснодар, 1998 г.), на заседании кафедры Электротехники КубГТУ (Краснодар, 2006 г.).

Публикации. По результатам выполненных исследований автором опубликовано 9 работ, в том числе одно изобретение – «магнитотерапевтическая установка» (патент № 2153368, РФ, Б.И. 2000, №21).

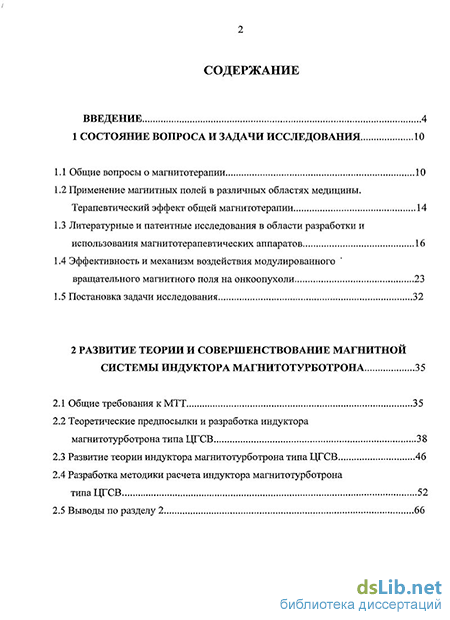

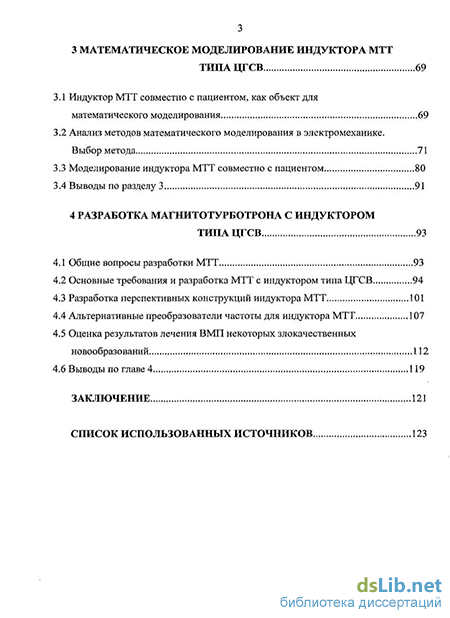

Структура и объем работы. Работа состоит из введения, четырех глав, заключения и списка литературы из 113 наименований. Общий объем работы 131 страница машинописного текста, включая 28 рисунков и 9 таблиц.
