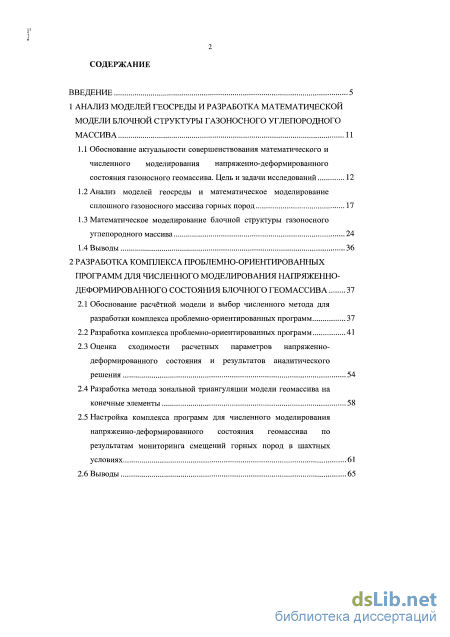

Введение
1 Анализ моделей геосреды и разработка математической модели блочной структуры газоносного углепородного массива 11
1.1 Обоснование актуальности совершенствования математического и численного моделирования напряженно-деформированного состояния газоносного геомассива. Цель и задачи исследований 12
1.2 Анализ моделей геосреды и математическое моделирование сплошного газоносного массива горных пород 17
1.3 Математическое моделирование блочной структуры газоносного углепородного массива 24
1.4 Выводы 36
2 Разработка комплекса проблемно-ориентированных программ для численного моделирования напряженно деформированного состояния блочного геомассива 37
2.1 Обоснование расчётной модели и выбор численного метода для разработки комплекса проблемно-ориентированных программ 37
2.2 Разработка комплекса проблемно-ориентированных программ 41
2.3 Оценка сходимости расчетных параметров напряженно-деформированного состояния и результатов аналитического решения 54
2.4 Разработка метода зональной триангуляции модели геомассива на конечные элементы 58
2.5 Настройка комплекса программ для численного моделирования напряженно-деформированного состояния геомассива по результатам мониторинга смещений горных пород в шахтных условиях 61
2.6 Выводы 65
Исследования напряжённо-деформированного состояния блочного геомассива на основе вычислительных экспериментов с применением комплекса программ 67

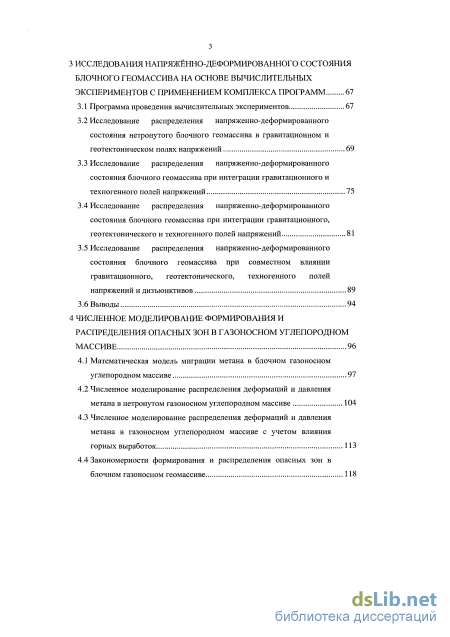

3.1. Программа проведения вычислительных экспериментов 67
3.2 Исследование распределения напряженно-деформированного состояния нетронутого блочного геомассива в гравитационном и геотектоническом полях напряжений 69
3.3 Исследование распределения напряженно-деформированного состояния блочного геомассива при интеграции гравитационного и техногенного полей напряжений 75
3.4 Исследование распределения напряженно-деформированного состояния блочного геомассива при интеграции гравитационного, геотектонического и техногенного полей напряжений 81
3.5 Исследование распределения напряженно-деформированного состояния блочного геомассива при совместном влиянии гравитационного, геотектонического, техногенного полей напряжений и дизъюнктивов 89
3.6 Выводы 94
4 Численное моделирование формирования и распределения опасных зон в газоносном углепородном массиве 96
4.1 Математическая модель миграции метана в блочном газоносном углепородном массиве 97
4.2 Численное моделирование распределения деформаций и давления метана в нетронутом газоносном углепородном массиве 104
4.3 Численное моделирование распределения деформаций и давления метана в газоносном углепородном массиве с учетом влияния горных выработок 113
4.4 Закономерности формирования и распределения опасных зон в блочном газоносном геомассиве 118
4.5 Выводы 120
Заключение 123
Список использованных источников
- Анализ моделей геосреды и математическое моделирование сплошного газоносного массива горных пород
- Разработка комплекса проблемно-ориентированных программ
- Исследование распределения напряженно-деформированного состояния нетронутого блочного геомассива в гравитационном и геотектоническом полях напряжений
- Численное моделирование распределения деформаций и давления метана в газоносном углепородном массиве с учетом влияния горных выработок
Введение к работе

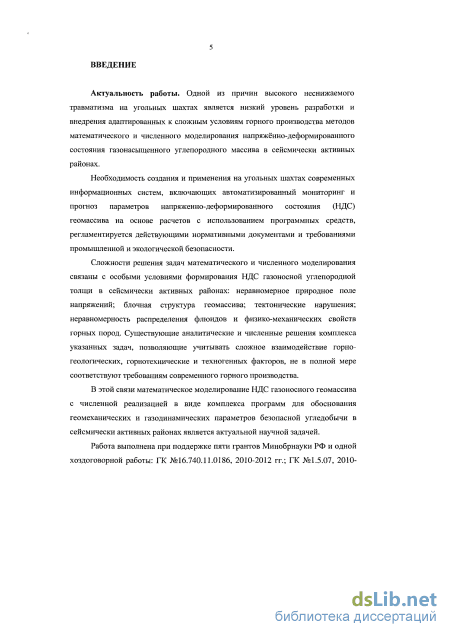

Актуальность работы. Одной из причин высокого неснижаемого травматизма на угольных шахтах является низкий уровень разработки и внедрения адаптированных к сложным условиям горного производства методов математического и численного моделирования напряжённо-деформированного состояния газоноского углепородного массива в сейсмически активных районах.
Необходимость создания и применения на угольных шахтах современных информационных систем, включающих автоматизированный мониторинг и прогноз параметров напряженно-деформированного состояния (НДС) геомассива на основе расчетов с использованием программных средств, регламентируется действующими нормативными документами и требованиями промышленной и экологической безопасности.
Сложности решения задач математического и численного моделирования связаны с особыми условиями формирования НДС газоносной углепородной толщи в сейсмически активных районах: неравномерное природное поле напряжений; блочная структура геомассива; тектонические нарушения; неравномерность распределения флюидов и физико-механических свойств горных пород. Существующие аналитические и численные решения комплекса указанных задач, позволяющие учитывать сложное взаимодействие горногеологических, горнотехнические и техногенных факторов, не в полной мере соответствуют требованиям современного горного производства.
В этой связи математическое моделирование НДС газоносного геомассива с численной реализацией в виде комплекса программ для обоснования геомеханических и газодинамических параметров безопасной угледобычи в сейсмически активных районах является актуальной научной задачей.
Работа выполнена при поддержке пяти грантов Минобрнауки РФ и одной хоздоговорной работы: ГК №16.740.11.0186, 2010-2012 гг.; ГК №1.5.07, 2010-2011 гг.; ГК №П41, 2010-2011 гг.; №7/20110, 2010 г.; ГК №14.132.21.1372, 2012-2013 гг.; ГК №538322011, 2012-2013 гг.

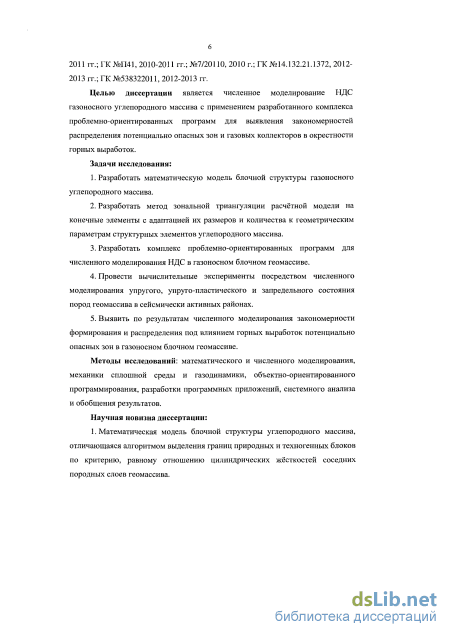

Целью диссертации является численное моделирование НДС газоносного углепородного массива с применением разработанного комплекса проблемно-ориентированных программ для выявления закономерностей распределения потенциально опасных зон и газовых коллекторов в окрестности горных выработок.
Задачи исследования:
-
Разработать математическую модель блочной структуры газоносного углепородного массива.
-
Разработать метод зональной триангуляции расчётной модели на конечные элементы с адаптацией их размеров и количества к геометрическим параметрам структурных элементов углепородного массива.
-
Разработать комплекс проблемно-ориентированных программ для
численного моделирования НДС в газоносном блочном геомассиве.
-
Провести вычислительные эксперименты посредством численного моделирования НДС блочного геомассива с применением комплекса программ.
-
Выявить по результатам численного моделирования закономерности формирования и распределения потенциально опасных зон под влиянием горных выработок в газоносном блочном геомассиве.
Методы исследований: математического и численного моделирования, механики сплошной среды и газодинамики, объектно-ориентированного программирования, разработки программных приложений, системного анализа и обобщения результатов.
Научная новизна диссертации:
-

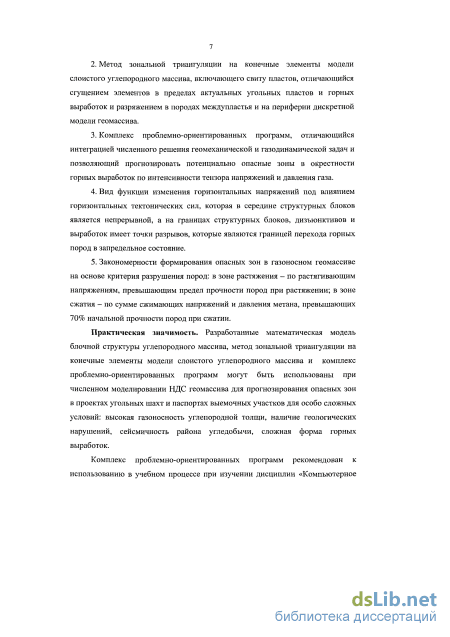

Математическая модель блочной структуры углепородного массива, отличающаяся алгоритмом выделения границ природных и техногенных блоков по критерию, равному отношению цилиндрических жёсткостей соседних породных слоев геомассива.
-
Метод зональной триангуляции на конечные элементы модели слоистого углепородного массива, включающего свиту пластов, отличающийся сгущением элементов в пределах актуальных угольных пластов и горных выработок и разряжением в породах междупластья и на периферии дискретной модели геомассива.
-
Комплекс проблемно-ориентированных программ, отличающийся интеграцией численного решения геомеханической и газодинамической задач и позволяющий прогнозировать потенциально опасные зоны в окрестности горных выработок по интенсивности тензора напряжений и давления газа.
-
Вид функции изменения горизонтальных напряжений под влиянием горизонтальных тектонических сил, которая в середине структурных блоков является непрерывной, а на границах структурных блоков, дизъюнктивов и выработок имеет точки разрывов, которые являются границей перехода горных пород в запредельное состояние.
-
Закономерности формирования опасных зон в газоносном геомассиве на основе критерия разрушения пород: в зоне растяжения - по растягивающим напряжениям, превышающим предел прочности пород при растяжении; в зоне сжатия - по сумме сжимающих напряжений и давления метана, превышающих 70% начальной прочности пород при сжатии.
Практическая значимость. Разработанные математическая модель блочной структуры углепородного массива, метод зональной триангуляции на конечные элементы модели слоистого углепородного массива и комплекс проблемно-ориентированных программ могут быть использованы при численном моделировании НДС геомассива для прогнозирования опасных зон в проектах угольных шахт и паспортах выемочных участков для особо сложных условий: высокая газоносность углепородной толщи, наличие геологических нарушений, сейсмичность района угледобычи, сложная форма
горных выработок.
Комплекс проблемно-ориентированных программ рекомендован к использованию в учебном процессе при изучении дисциплин «Компьютерное моделирование пластовых месторождений», «Моделирование гео- и газодинамических процессов», дипломном и курсовом проектировании при обучении студентов по направлению 130400 - Горное дело, специализация «Подземная разработка пластовых месторождений», а также при проведении научных исследований аспирантами.
Реализация результатов. Результаты исследований использованы при
выполнении 6 научно-исследовательских работ, в том числе по 5 грантам
Федеральной целевой программы, заданиям Министерства образования РФ, 1
хоздоговорной работы; приняты для использования в проектах,
разрабатываемых ООО «Проектгидроуголь» (справка от 12.08.2013), в
экспертных заключениях ООО «Экспертная организация
«Экспертпромуголь» (справка от 14.08.2013).

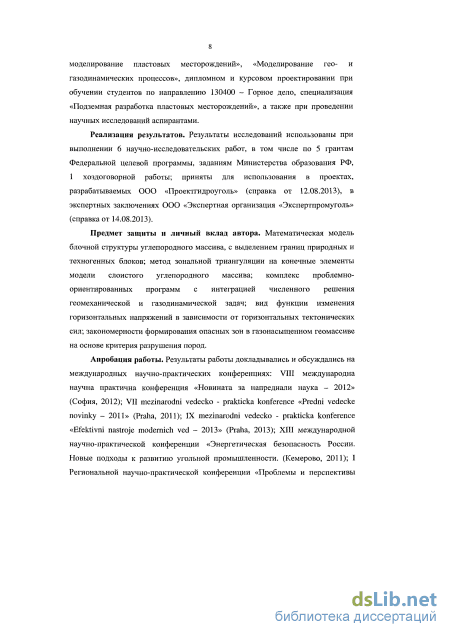

Предмет защиты и личный вклад автора. Математическая модель блочной структуры углепородного массива, с выделением границ природных и техногенных блоков; метод зональной триангуляции на конечные элементы модели слоистого углепородного массива; комплекс проблемно-ориентированных программ с интеграцией численного решения геомеханической и газодинамической задач; вид функции изменения горизонтальных напряжений в зависимости от горизонтальных тектонических сил; закономерности формирования опасных зон в газонасыщенном геомассиве на основе критерия разрушения пород.
Апробация работы. Результаты работы докладывались и обсуждались на международных научно-практических конференциях: VIII международна научна практична конференция «Новината за напреднали наука - 2012» (София, 2012); VII mezinarodni vedecko - prakticka konference «Predni vedecke novinky - 2011» (Praha, 2011); IX mezinarodni vedecko - prakticka konference «Efektivni nastroje modernich ved - 2013» (Praha, 2013); XIII международной научно-практической конференции «Энергетическая безопасность России. Новые подходы к развитию угольной промышленности. (Кемерово, 2011); I Региональной научно-практической конференции «Проблемы и перспективы добычи и переработки угля в Кузбассе» (Новокузнецк, 2010); XVII Международный симпозиум имени академика М.А. Усова студентов и молодых ученых (Томск, 2013).
Публикации. Основное содержание диссертации отражено в 11 опубликованных работах, из которых 4 статьи в изданиях, рекомендованных ВАК Минобрнауки РФ, 6 в материалах и трудах научных конференций,
1 патент на изобретение.
Структура и объём диссертации. Диссертация состоит из введения, четырех глав и заключения, списка использованных источников, приложений и содержит 141 страницу основного текста, включая 49 рисунков, 5 таблиц,
2 приложения.

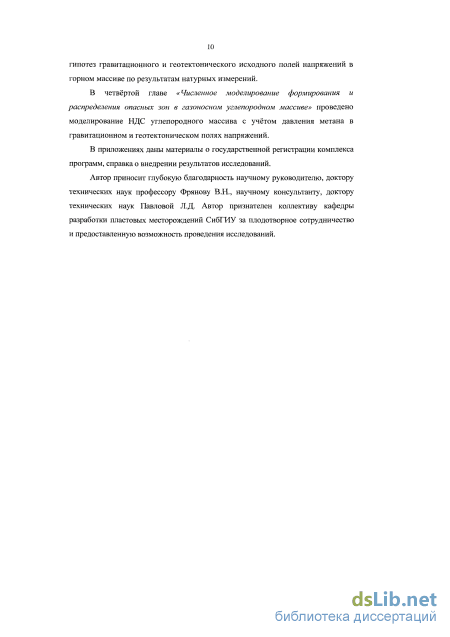

Автор приносит глубокую благодарность научному руководителю, доктору технических наук, профессору Фрянову В.Н., научному консультанту, доктору технических наук Павловой Л.Д. Автор признателен коллективу кафедры разработки пластовых месторождений СибТИУ за плодотворное сотрудничество и предоставленную возможность проведения исследований.

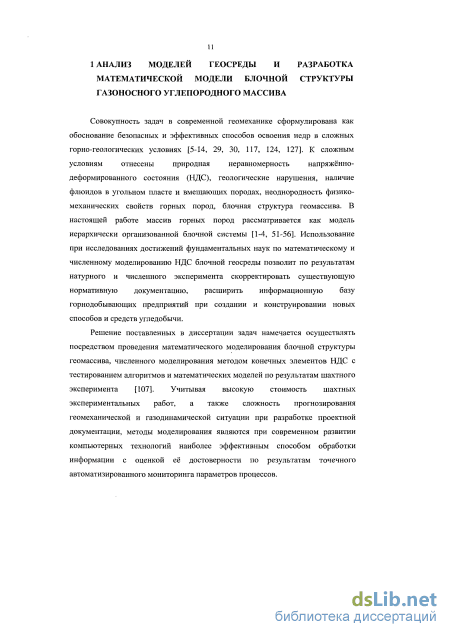

Анализ моделей геосреды и математическое моделирование сплошного газоносного массива горных пород
Современное состояние технологии угледобычи на шахтах России приближается к мировому уровню этой технологии в развитых угледобывающих странах: США, Австралии, Великобритании, Германии и др. [5-9 и др.].
Однако достигнутые на шахтах России технико-экономические показатели существенно хуже соответствующих показателей шахт США, Австралии. Учёные и практики объясняют это отставание сложными по сравнению с зарубежными шахтами горно-геологическими и горнотехническими условиями залегания угольных пластов и несовершенной системой управления производством, базирующейся на результатах экспертного принятия решений без достаточного научного обоснования, в том числе с использованием современных компьютерных технологий [5, 10-13, 124].
По результатам сравнительного анализа выявлены следующие отличительные признаки горно-геологических и горнотехнических параметров угольных месторождений России: - неравномерное распределение параметров и характеристик пород кровли и почвы пластов в пределах геологических участков и шахтных полей; - неравномерность природного поля напряжений, обусловленная геотектоническими процессами в сейсмически активных районах; - наличие множества мелко амплитудных геологических нарушений разрывного типа, трещин, часто не обнаруживаемых на стадии проведения геолого-разведочных работ и эксплуатационных выработок; - переменный угол падения пласта в пределах отдельного выемочного участка; - склонность большинства угольных пластов к горным ударам и внезапным выбросам угля (породы) и газа; - склонность пластов угля к самовозгоранию; - наличие в углепородной толще свит сближенных угольных пластов, отработка которых приводит к формированию зон повышенного горного давления, опасных зон, газовых коллекторов в зоне сдвижения подрабатываемых и надрабатываемых горных пород, формированию затопленных водой выработанных пространств в верхних отработанных пластах и др.; - прорывы в горные вредных газов, в том числе метана, из отрабатываемых и сближенных угольных пластов; - непрогнозируемое выделение метана в горные выработки в зонах геологических нарушений.

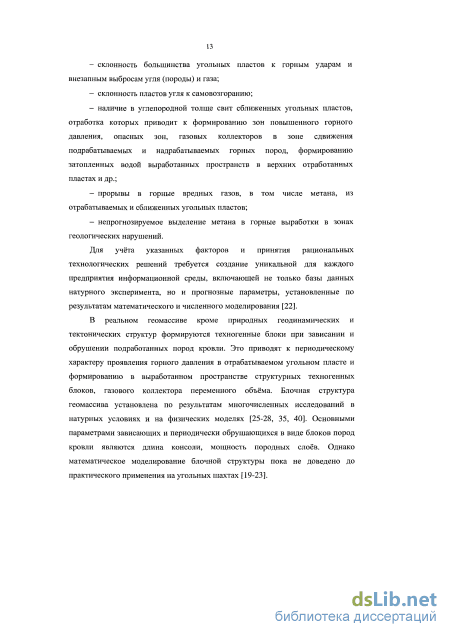

Для учёта указанных факторов и принятия рациональных технологических решений требуется создание уникальной для каждого предприятия информационной среды, включающей не только базы данных натурного эксперимента, но и прогнозные параметры, установленные по результатам математического и численного моделирования [22].
В реальном геомассиве кроме природных геодинамических и тектонических структур формируются техногенные блоки при зависании и обрушении подработанных пород кровли. Это приводят к периодическому характеру проявления горного давления в отрабатываемом угольном пласте и формированию в выработанном пространстве структурных техногенных блоков, газового коллектора переменного объёма. Блочная структура геомассива установлена по результатам многочисленных исследований в натурных условиях и на физических моделях [25-28, 35, 40]. Основными параметрами зависающих и периодически обрушающихся в виде блоков пород кровли являются длина консоли, мощность породных слоев. Однако математическое моделирование блочной структуры пока не доведено до практического применения наугольных шахтах [19-23]. Отсутствие достоверной информации о процессах в геомассиве приводят к авариям с групповыми несчастными случаями (шахты «Тайжина», «Ульяновская», «Юбилейная», «Распадская» и др. в Кузбассе) [14]. Согласно [14] в период 1988-1997 гг. количество всех взрывов метановоздушной смеси в угольных шахтах России достигло 115, а в период 1998-2007 гг. - 63, то есть снизилось почти в два раза. Однако число погибших людей в шахтах за эти же соответствующие периоды возросло с 176 до 297, а тяжесть каждого взрыва возросла от 1,53 до 4,71 чел./взрыв [127]. Результаты комиссионного расследования аварий после взрыва метановоздушной смеси подтверждают, что причиной взрыва является, как правило, взаимодействие геомеханических и газодинамических процессов: зависание пород кровли над выработанным пространством, формирование газового коллектора в зоне сдвижения подработанных горных пород, обрушение пород кровли над выработанным пространством, формирование ударной волны метановоздушной смеси, взрыв метановоздушной смеси при наличии источников огня, подземный пожар. Указанные факторы роста тяжести аварий подтверждают актуальность исследований по развитию математического и численного моделирования НДС для формирования уникальной для каждой шахты информационной базы данных.

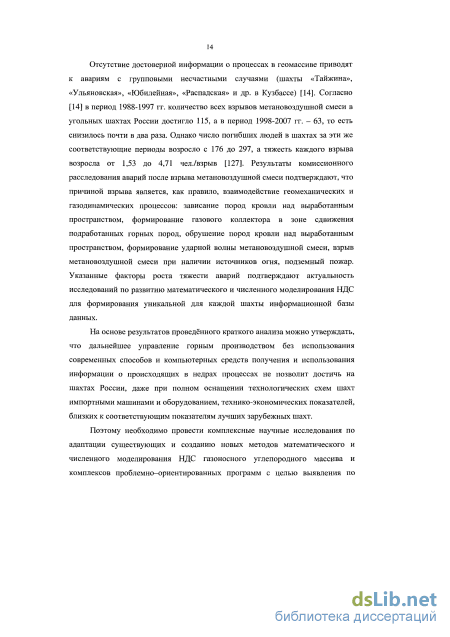

На основе результатов проведённого краткого анализа можно утверждать, что дальнейшее управление горным производством без использования современных способов и компьютерных средств получения и использования информации о происходящих в недрах процессах не позволит достичь на шахтах России, даже при полном оснащении технологических схем шахт импортными машинами и оборудованием, технико-экономических показателей, близких к соответствующим показателям лучших зарубежных шахт.
Поэтому необходимо провести комплексные научные исследования по адаптации существующих и созданию новых методов математического и численного моделирования НДС газоносного углепородного массива и комплексов проблемно-ориентированных программ с целью выявления по результатам моделирования закономерностей пространственного распределения потенциально опасных зон и газовых коллекторов в окрестности горных выработок, разработки мероприятий по профилактике аварий.

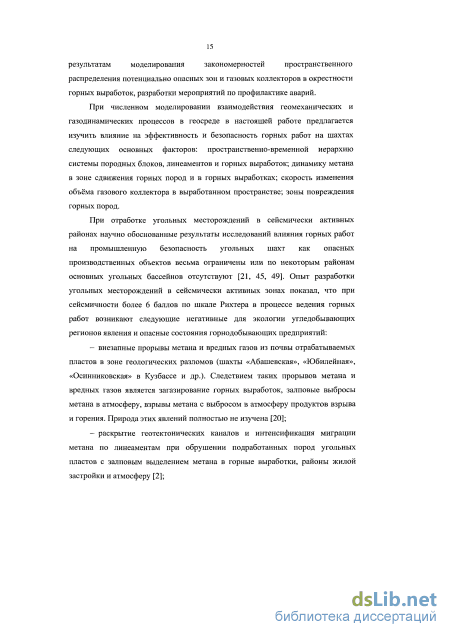

При численном моделировании взаимодействия геомеханических и газодинамических процессов в геосреде в настоящей работе предлагается изучить влияние на эффективность и безопасность горных работ на шахтах следующих основных факторов: пространственно-временной иерархию системы породных блоков, линеаментов и горных выработок; динамику метана в зоне сдвижения горных пород и в горных выработках; скорость изменения объёма газового коллектора в выработанном пространстве; зоны повреждения горных пород.
