Содержание к диссертации
Введение

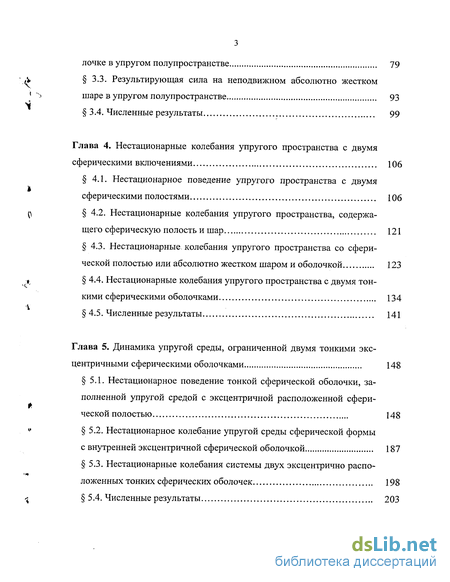

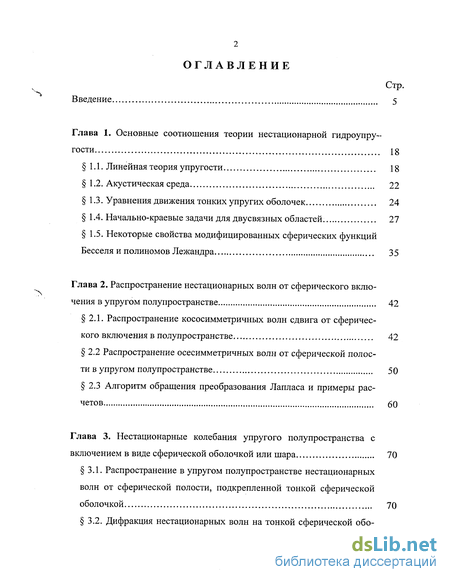

Глава 1. Основные соотношения теории нестационарной гидроупругости 18
1.1. Линейная теория упругости 18
1.2. Акустическая среда 22
1.3. Уравнения движения тонких упругих оболочек 24
1.4. Начально-краевые задачи для двусвязных областей. 27
1.5. Некоторые свойства модифицированных сферических функций Бесселя и полиномов Лежандра 35
Глава 2. Распространение нестационарных волн от сферического включения в упругом полупространстве 42
2.1. Распространение кососимметричных волн сдвига от сферического включения в полупространстве 42
2.2 Распространение осесимметричных волн от сферической полости в упругом полупространстве 50
2.3 Алгоритм обращения преобразования Лапласа и примеры расчетов 60
Глава 3. Нестационарные колебания упругого полупространства с включением в виде сферической оболочкой или шара 70
3.1. Распространение в упругом полупространстве нестационарных волн от сферической полости, подкрепленной тонкой сферической оболочкой 70
3.2. Дифракция нестационарных волн на тонкой сферической оболочке в упругом полупространстве 79
3.3. Результирующая сила на неподвижном абсолютно жестком шаре в упругом полупространстве 93
3.4. Численные результаты 99
Глава 4. Нестационарные колебания упругого пространства с двумя сферическими включениями 106
4.1. Нестационарное поведение упругого пространства с двумя сферическими полостями 106
4.2. Нестационарные колебания упругого пространства, содержащего сферическую полость и шар 121
4.3. Нестационарные колебания упругого пространства со сферической полостью или абсолютно жестком шаром и оболочкой 123
4.4. Нестационарные колебания упругого пространства с двумя тонкими сферическими оболочками 134
4.5. Численные результаты 141
Глава 5. Динамика упругой среды, ограниченной двумя тонкими эксцентричными сферическими оболочками 148
5.1. Нестационарное поведение тонкой сферической оболочки, заполненной упругой средой с эксцентричной расположенной сферической полостью 148
5.2. Нестационарное колебание упругой среды сферической формы с внутренней эксцентричной сферической оболочкой 187
5.3. Нестационарные колебания системы двух эксцентрично расположенных тонких сферических оболочек. 198
5.4. Численные результаты 203
Заключение 209
Список литературы 211
- Уравнения движения тонких упругих оболочек
- Распространение осесимметричных волн от сферической полости в упругом полупространстве
- Дифракция нестационарных волн на тонкой сферической оболочке в упругом полупространстве
- Нестационарные колебания упругого пространства, содержащего сферическую полость и шар

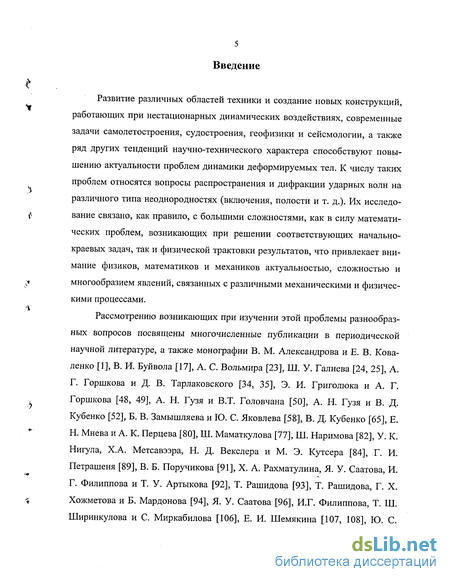

Введение к работе
Развитие различных областей техники и создание новых конструкций, работающих при нестационарных динамических воздействиях, современные задачи самолетостроения, судостроения, геофизики и сейсмологии, а также ряд других тенденций научно-технического характера способствуют повышению актуальности проблем динамики деформируемых тел. К числу таких проблем относятся вопросы распространения и дифракции ударных волн на различного типа неоднородностях (включения, полости и т. д.). Их исследование связано, как правило, с большими сложностями, как в силу математических проблем, возникающих при решении соответствующих начально-краевых задач, так и физической трактовки результатов, что привлекает внимание физиков, математиков и механиков актуальностью, сложностью и многообразием явлений, связанных с различными механическими и физическими процессами.
Рассмотрению возникающих при изучении этой проблемы разнообразных вопросов посвящены многочисленные публикации в периодической научной литературе, а также монографии В. М. Александрова и Е. В. Коваленко [1], В. И. Буйвола [17], А. С. Вольмира [23], Ш. У. Галиева [24, 25], А. Г. Горшкова и Д. В. Тарлаковского [34, 35], Э. И. Григолюка и А. Г. Горшкова [48, 49], А. Н. Гузя и В.Т. Головчана [50], А. Н. Гузя и В. Д. Кубенко [52], Б. В. Замышляева и Ю. С. Яковлева [58], В. Д. Кубенко [65], Е. Н. Мнева и А. К. Перцева [80], Ш. Маматкулова [77], Ш. Наримова [82], У. К. Нигула, Х.А. Метсавээра, Н. Д. Векслера и М. Э. Кутсера [84], Г. И. Петрашеня [89], В. Б. Поручикова [91], X. А. Рахматулина, Я. У. Саатова, И. Г. Филиппова и Т. У. Артыкова [92], Т. Рашидова [93], Т. Рашидова, Г. X. Хожметова и Б. Мардонова [94], Я. У. Саатова [96], И.Г. Филиппова, Т. Ш. Ширинкулова и С. Миркабилова [106], Е. И. Шемякина [107, 108], Ю. С. Яковлева [119], Y. Н. Pao, С.-С. Mow [141], Н. Huang a, Y. P. Lu и Y. F .Wang a [131] и других.

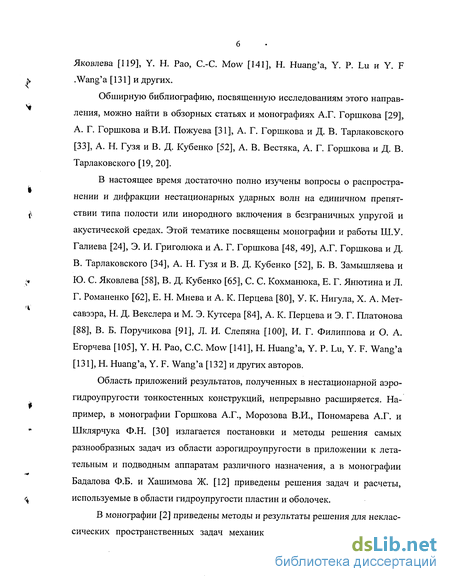

Обширную библиографию, посвященную исследованиям этого направ-ления, можно найти в обзорных статьях и монографиях А.Г. Горшкова [29], A. Г. Горшкова и В.И. Пожуева [31], А. Г. Горшкова и Д. В. Тарлаковского [33], А. Н. Гузя и В. Д. Кубенко [52], А. В. Вестяка, А. Г. Горшкова и Д. В. Тарлаковского [19, 20].
В настоящее время достаточно полно изучены вопросы о распространении и дифракции нестационарных ударных волн на единичном препят- {\ ствии типа полости или инородного включения в безграничных упругой и акустической средах. Этой тематике посвящены монографии и работы Ш.У. Галиева [24], Э. И. Григолюка и А. Г. Горшкова [48, 49], А.Г. Горшкова и Д. B. Тарлаковского [34], А. Н. Гузя и В. Д. Кубенко [52], Б. В. Замышляева и » Ю. С. Яковлева [58], В. Д. Кубенко [65], С. С. Кохманюка, Е. Г. Янютина и Л. Г. Романенко [62], Е. Н. Мнева и А. К. Перцева [80], У. К. Нигула, X. А. Мет савээра, Н. Д. Векслера и М. Э. Кутсера [84], А. К. Перцева и Э. Г. Платонова [88], В. Б. Поручикова [91], Л. И. Слепяна [100], И. Г. Филиппова и О. А. Егорчева [105], Y. Н. Рао, С.С. Mow [141], Н. Huang a, Y. P. Lu, Y. F. Wang a [131], Н. Huang a, Y. F. Wang a [132] и других авторов.
Область приложений результатов, полученных в нестационарной аэро гидроупругости тонкостенных конструкций, непрерывно расширяется. Halt пример, в монографии Горшкова А.Г., Морозова В.И., Пономарева А.Г. и Шклярчука Ф.Н. [30] излагается постановки и методы решения самых разнообразных задач из области аэрогидроупругости в приложении к летательным и подводным аппаратам различного назначения, а в монографии Бадалова Ф.Б. и Хашимова Ж. [12] приведены решения задач и расчеты, k используемые в области гидроупругости пластин и оболочек.

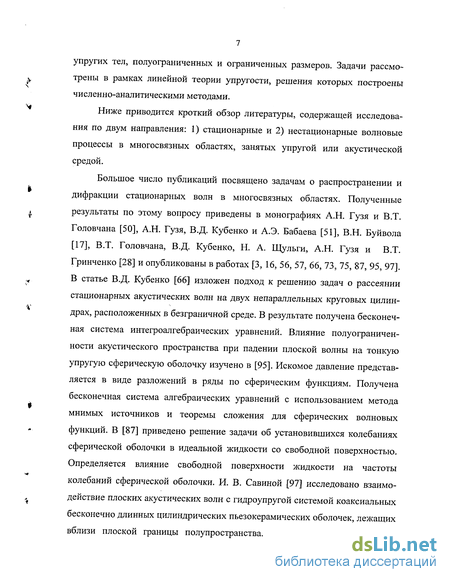

В монографии [2] приведены методы и результаты решения для неклассических пространственных задач механики контактных взаимодействий упругих тел, полуограниченных и ограниченных размеров. Задачи рассмотрены в рамках линейной теории упругости, решения которых построены численно-аналитическими методами.
Ниже приводится кроткий обзор литературы, содержащей исследования по двум направления: 1) стационарные и 2) нестационарные волновые процессы в многосвязных областях, занятых упругой или акустической средой.
Большое число публикаций посвящено задачам о распространении и дифракции стационарных волн в многосвязных областях. Полученные результаты по этому вопросу приведены в монографиях А.Н. Гузя и В.Т. Головчана [50], А.Н. Гузя, В.Д. Кубенко и А.Э. Бабаева [51], В.Н. Буйвола [17], В.Т. Головчана, В.Д. Кубенко, Н. А. Щульги, А.Н. Гузя и В.Т. Гринченко [28] и опубликованы в работах [3, 16, 56, 57, 66, 73, 75, 87, 95, 97]. В статье В.Д. Кубенко [66] изложен подход к решению задач о рассеянии стационарных акустических волн на двух непараллельных круговых цилиндрах, расположенных в безграничной среде. В результате получена бесконечная система интегроалгебраических уравнений. Влияние полуограниченности акустического пространства при падении плоской волны на тонкую упругую сферическую оболочку изучено в [95]. Искомое давление представляется в виде разложений в ряды по сферическим функциям. Получена бесконечная система алгебраических уравнений с использованием метода мнимых источников и теоремы сложения для сферических волновых функций. В [87] приведено решение задачи об установившихся колебаниях сферической оболочки в идеальной жидкости со свободной поверхностью. Определяется влияние свободной поверхности жидкости на частоты колебаний сферической оболочки. И. В. Савиной [97] исследовано взаимодействие плоских акустических волн с гидроупругой системой коаксиальных бесконечно длинных цилиндрических пьезокерамических оболочек, лежащих вблизи плоской границы полупространства. Задача сведена к решению бесконечной линейной алгебраической системы с комплексными коэффициентами.

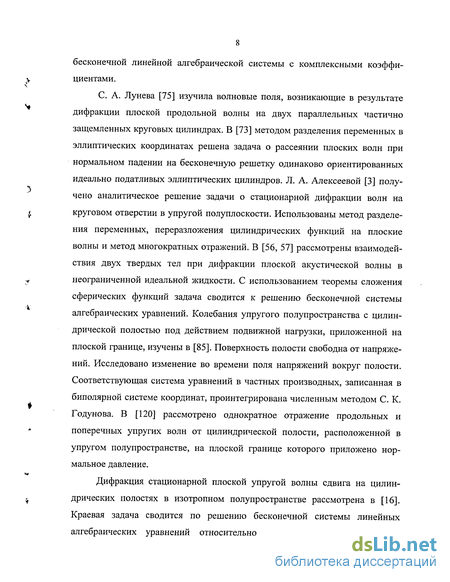

С. А. Лунева [75] изучила волновые поля, возникающие в результате дифракции плоской продольной волны на двух параллельных частично защемленных круговых цилиндрах. В [73] методом разделения переменных в эллиптических координатах решена задача о рассеянии плоских волн при нормальном падении на бесконечную решетку одинаково ориентированных идеально податливых эллиптических цилиндров. Л. А. Алексеевой [3] получено аналитическое решение задачи о стационарной дифракции волн на круговом отверстии в упругой полуплоскости. Использованы метод разделения переменных, переразложения цилиндрических функций на плоские волны и метод многократных отражений. В [56, 57] рассмотрены взаимодействия двух твердых тел при дифракции плоской акустической волны в неограниченной идеальной жидкости. С использованием теоремы сложения сферических функций задача сводится к решению бесконечной системы алгебраических уравнений. Колебания упругого полупространства с цилиндрической полостью под действием подвижной нагрузки, приложенной на плоской границе, изучены в [85]. Поверхность полости свободна от напряжений. Исследовано изменение во времени поля напряжений вокруг полости. Соответствующая система уравнений в частных производных, записанная в биполярной системе координат, проинтегрирована численным методом С. К. Годунова. В [120] рассмотрено однократное отражение продольных и поперечных упругих волн от цилиндрической полости, расположенной в упругом полупространстве, на плоской границе которого приложено нормальное давление.

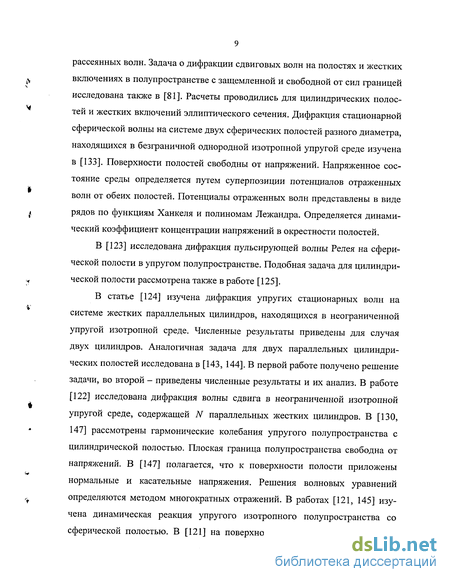

Дифракция стационарной плоской упругой волны сдвига на цилиндрических полостях в изотропном полупространстве рассмотрена в [16]. Краевая задача сводится по решению бесконечной системы линейных алгебраических уравнений относительно амплитудных коэффициентов рассеянных волн. Задача о дифракции сдвиговых волн на полостях и жестких включениях в полупространстве с защемленной и свободной от сил границей исследована также в [81]. Расчеты проводились для цилиндрических полостей и жестких включений эллиптического сечения. Дифракция стационарной сферической волны на системе двух сферических полостей разного диаметра, находящихся в безфаничной однородной изотропной упругой среде изучена в [133]. Поверхности полостей свободны от напряжений. Напряженное состояние среды определяется путем суперпозиции потенциалов отраженных волн от обеих полостей. Потенциалы отраженных волн представлены в виде рядов по функциям Ханкеля и полиномам Лежандра. Определяется динамический коэффициент концентрации напряжений в окрестности полостей.
В [123] исследована дифракция пульсирующей волны Релея на сферической полости в упругом полупространстве. Подобная задача для цилиндрической полости рассмотрена также в работе [125].
В статье [124] изучена дифракция упругих стационарных волн на системе жестких параллельных цилиндров, находящихся в неограниченной упругой изотропной среде. Численные результаты приведены для случая двух цилиндров. Аналогичная задача для двух параллельных цилиндрических полостей исследована в [143, 144]. В первой работе получено решение задачи, во второй - приведены численные результаты и их анализ. В работе [122] исследована дифракция волны сдвига в неограниченной изотропной упругой среде, содержащей N параллельных жестких цилиндров. В [130, 147] рассмотрены гармонические колебания упругого полупространства с цилиндрической полостью. Плоская граница полупространства свободна от напряжений. В [147] полагается, что к поверхности полости приложены нормальные и касательные напряжения. Решения волновых уравнений определяются методом многократных отражений. В работах [121, 145] изучена динамическая реакция упругого изотропного полупространства со сферической полостью. В [121] на поверхности полости задано давление.
Потенциалы продольных и поперечных волн раскладываются в ряды по функциям Ханкеля и полиномам Лежандра. В [146] решение задачи получено с использованием метода многократных отражений волн от плоской границы и от поверхности полости.
В работе [126] изучена задача о дифракции волны на некруговой цилиндрической полости, расположенной в круговом цилиндре. Краевая задача решалась с использованием комбинированного метода конечных элементов. Найдены динамические напряжения и перемещения в окрестности некруговой полости.
В [139] рассмотрено отражение стационарной сферической продольной волны, излучаемой сферическим источником, от плоской границы упругого полупространства.
В настоящее время актуальными, но малоизученными являются задачи о распространении и дифракции нестационарных ударных волн в многосвязных областях. В частности, представляют интерес исследования переходных процессов в областях с системой отражающих тел, границы которых не принадлежат к одному семейству координатных поверхностей. Результаты исследований закономерностей распространения и дифракции нестационарных волн в акустическом полупространстве с преградами (жесткая сфера, сферические и цилиндрические оболочки), приведены в монографии А. Э. Бабаева [7] и публикациях [5, 6, 8, 9, 10, 27, 61, 67, 90]. В [7] изложен аналитический метод решения нестационарных задач аэрогидроупругости и гидроэлектроупругости, позволяющий сводить их к интегральным уравнениям Вольтерра с запаздывающими аргументами, и приведены решения задач о дифракции акустических ударных волн на полых цилиндрической или сферической оболочках, находящихся вблизи плоской границы. Исследовано влияние жесткой стенки и свободной границы полупространства на напряженно-деформированное состояние сферической и цилиндрической оболочек. Обоснована правомерность применения к полученной бесконечной t системе интегральных уравнений метода редукции.
Взаимодействие плоской акустической ударной волны давления с системой двух жестких параллельных круговых цилиндров разного радиуса рассмотрено в [5]. Начально-краевая задача решается методом, предложенным в [6]. Исследование задачи о дифракции нестационарной волны давления на жесткой сфере, расположенной вблизи свободной поверхности, приведено в [67]. Получена формула для гидродинамического давления.
Наряду с аналитическими и полуаналитическими подходами наблюда- } ется развитие и широкое использование численных методов: конечно разностных, конечного элемента, характеристик и др., что обусловлено повышением технических возможностей современных ЭВМ. При исследовании переходных процессов в сплошных средах они применялись В.Г. Баженовым [13, 14], В.Д. Кубенко, М.В. Степаненко [68, 69], Ш.У. Галиевым [24], А.И. Бабичевым [11] и др. Численные методы привлекают своей универсаль-ностью и позволяют проводить расчеты с учетом нелинейных эффектов для сред с разрывными параметрами (сильные ударные волны) и в случае границ раздела сложного очертания. Несмотря на универсальность численных схем, они нуждаются в проверке достоверности с помощью тестовых примеров, что подтверждает целесообразность развития аналитических методов.
В работе [138] приведены решение задачи о распространении нестационарных волн от полости в акустическом полупространстве и сравнение с результатами, полученными авторами работы [36]. В первой статье эта задача решена методом конечных элементов, а во второй решение построено аналитическим методом.
Численное решение задач о нестационарном действии ударных волн на -f тонкостенные оболочки, расположенные вблизи жесткой стенки акустичес кого полупространства, дано в [10]. Движение жидкости описывается системой нелинейных уравнений газовой динамики, а динамическое поведе ниє оболочек — уравнениями геометрической нелинейной теории оболочек ,(» типа С. П. Тимошенко. Напряженно-деформированное состояние неограни ченной упругой изотропной среды с двумя сферическими полосями рассмотрено в [28]. Полагалось, что на поверхностях полостей заданы нормальные и касательные напряжения.
В статье [53] изучены нестационарные колебания упругого полупространства, содержащего бесконечно длинное жесткое цилиндрическое тело. Плоская граница свободна от напряжений. Движение тела задано. Соответствующая начально-краевая задача, представленная в биполярной системе j координат, интегрировалась методом конечных разностей.
Публикации [61, 74, 78, 83, 107, 148] посвящены исследованию отражения волн от свободной поверхности упругого полупространства, содержащего сферический и точечный источники. В [61] построено поле смещений, « возникающее в результате отражения от свободной границы упругого полу пространства падающей на нее осесимметричной упругой волны, излуча-емой внутренней сферической полостью. Полученные результаты справедливы лишь до того момента времени, пока отраженные волны не дошли до сферы. Напряжения в упругом полупространстве, возникающие под действием нестационарного линейного источника, распределенного вдоль прямой линии, параллельной плоской границе, исследовано в статье [74]. Решение получено с использованием преобразований Лапласа по времени и Ханкеля по радиальной координате. В [83] изучено распространение малых возмущений в слоистом полупространстве при действии нормальных симметричных сжимающих напряжений на поверхности сферического источника. Интегрирование системы уравнений в частных производных выполняется численным методом.
Методом источников и стоков проведено исследование отражения сферической волны от свободной поверхности упругого полупространства в работе [78]. Волна генерируется давлением, заданным на поверхности сферической полости. В [107] получены формулы, позволяющие провести і» исследования поля перемещений на поверхности упругой среды. Методом граничных элементов приведен анализ перемещений поверхности полупространства и процессов распространения волн от сферического источника в [148].
В работах [86, 142] изучено колебание упругого полупространства под действием внутренних точечных источников возмущений. Статьи [59, 89] посвящены исследованию распространения возмущений в упругом полу 1 пространстве, покрытым слоем жидкости. Точечный источник возмущения j находится в полупространстве.
В [79] рассмотрено распространение нестационарных возмущений от сферического источника в слое жидкости. Слой находится в контакте с упругим полупространством. Численным методом решена задача о распрос •г транении волн в упругой полуплоскости с неоднородностями (прямоуголь ные отверстия) при воздействии динамических нагрузок на границе в [55]. Исследовано влияние неоднородностей на волновое поле.
В [72] рассмотрены движения, возникающие в полупространстве, заполненном сжимаемой жидкостью, с включенной жесткой сферой под воздействием импульса, заданного на плоской границе. В работе [129] решалась плоская динамическая задача теории упругости для однородной изотропной полуплоскости с круговым отверстием. К границе отверстия мгновенно прикладываются нормальные и касательные усилия, являющихся функциями точки контура и остающиеся постоянными во времени. Граница полуплоскости свободна от усилий. Решения волновых уравнений разыскиваются в виде суперпозиции и последовательных отражений волны от грани-цы полуплоскости и от контура отверстия. Распространение волн в упруго , вязкопластическом полупространстве с цилиндрической полостью исследо вано в [140]. На границе полости задано переменное по времени и по пространственной координате давления.
Распространения нестационарных волн от полости в упруго-пористом полупространстве рассмотрены в работах [109, 112], а в [102, ПО] изучены задачи о дифракции нестационарных волн на сферических включениях в упруго-пористом полупространстве. Решения задач построены с помощью интегрального преобразования Лапласа по времени. В пространстве изображений получены бесконечные системы алгебраических уравнений.
Метод граничных элементов используется для решения динамической задачи для упругого полупространства с цилиндрической полостью в [137]. К поверхности цилиндрической полости внезапно приложено давление. Динамические напряжения в окрестности цилиндрической полости, расположенной в неограниченной упругой полосе с осью, параллельной плоским границам, во время прохождения плоской нестационарной волны напряжения рассмотрены в [135]. Плоские границы полосы и поверхности полости свободны от напряжений. Начально-краевая задача решена с использованием преобразований Лапласа по времени и Фурье по углу, а также с применением метода ортогонализации Шмидта. Переход к оригиналам осуществляется численным методом. Полученные результаты сравниваются с результатами, полученными другими авторами.
Аналогичные нестационарные задачи рассматриваются в работах [134, 136]. Первая статья посвящена исследованию концентрации напряжений на круговом отверстии в неограниченной плоской полосе. Во второй работе изучалась дифракция плоской ударной волны на двух круговых цилиндрических полостях. В статье [128] исследовано распространение нестационарного возмущения от сферического источника, расположенного в упругом слое.
Широкое распространение получил метод разделения пространственных переменных в сочетании с интегральным преобразованием Лапласа по времени. При этом неизвестные величины определяются в виде ряда по собственным формам колебаний. Основные трудности возникают при инвер сии полученных формул. Существуют различные приближенные способы перехода в пространство оригиналов, как например: численное обращение преобразования Лапласа; использование различных аппроксимаций в области изображений; применение приближенных схем вычисления интеграла обращения (в частности - метод перевала); представление оригинала в виде асимптотически эквивалентного (степенного) ряда. В ряде исследований инверсия полученных формул осуществлялась на основании теории вычетов.
Из приведенного выше анализа литературных источников следует, что к настоящему времени ряд нестационарных задач динамической теории упругости для полупространства, содержащего сферические границы раздела, мало изучен: распространение возмущений от сферической полости в упругом полупространстве; дифракция плоской волны на жесткой сфере, расположенной в полупространстве; динамика упругой сферы ограниченной эксцентричными сферическими поверхностями и т. д. Аналитические решения этих задач и их частных случаев и являются предметом исследования в данной диссертации.
Во многих практических задачах, как правило, окружающая среда имеет плоскую границу (жесткая стенка или свободная поверхность), влияние которой часто приводит к изменению напряженно-деформированного состояния среды. Постановка задач данного класса, разработка эффективных методов их решения и влияние закономерностей распространения и дифракции с учетом влияния многократно отраженных от системы преград волн, представляют важную и актуальную проблему современной механики.
Цель работы заключается в постановке и исследовании новых задач о распространении и дифракции нестационарных волн на преградах (сферическая полость, жесткая сфера, тонкая сферическая оболочка), находящихся в упругом или акустическом полупространстве, а также в изучении динамики упругой среды, ограниченной эксцентричными сферическими поверхностями.
Диссертационная работа состоит из введения, пяти глав, заключения и списка литературы.
В первой главе приведены основные зависимости теории упругости, уравнения движения упругих, акустических сред и тонких оболочек. Даны математические постановки начально-краевых задач о распространении возмущений в двусвязных областях в произвольной криволинейной системе координат. Изложен метод неполного разделения переменных, который применяется в данной работе при решении нестационарных задач. Приведены теоремы сложения для сферических функций и некоторые свойства функций Бесселя и полиномов Лежандра.
Во второй главе получены аналитические решения нестационарных задач о распространении волн сдвига от сферической полости и о вращении абсолютно жесткого шара в упругом полупространстве. Приведены переходы к оригиналам. Применяется метод неполного разделения переменных с последующим использованием преобразования Лапласа. Даны результаты численных исследований.
В третьей главе рассмотрены задачи о распространении нестационарных волн от сферической полости, подкрепленной тонкой сферической оболочкой в упругом полупространстве, и о дифракции нестационарных упругих волн на сферической оболочке в полупространстве. Определена результирующая сила на неподвижном абсолютно-жестком шаре в упругом полупространстве. Даны результаты численных исследований в виде графиков.
В четвертей главе изучены нестационарные колебания упругого пространства, содержащего два сферических включений (полость, шар или тонкая сферическая оболочка). Предельным переходом получены решения для акустической среды. Приведены численные результаты исследований.
В пятой главе рассматриваются задачи о динамике упругой среды, ограниченной либо эксцентричными тонкой сферической оболочкой и сферической поверхностью, либо двумя эксцентричными тонкими сферическими оболочками. Предельным переходом получены решения для акустической среды из решения рассмотренных задач. Приведены численные результаты в виде графиков.
В заключении сформулированы основные результаты и отражены выявленные специфические механические эффекты.
Основные результаты диссертации опубликованы в работах [21, 22, 36, 38,39,40,41,42,43,44,45,46,98, 104, 111, 113, 114, 115, 116, 117, 118].
