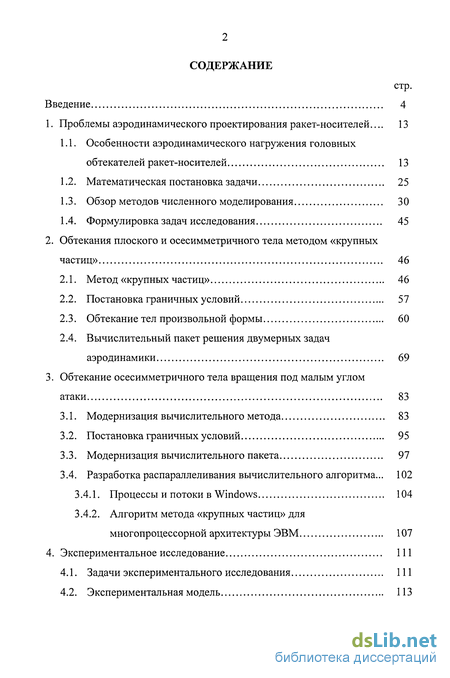

Содержание к диссертации
Введение
1. Проблемы аэродинамического проектирования ракет-носителей ... 13
1.1. Особенности аэродинамического нагружения головных обтекателей ракет-носителей 13
1.2. Математическая постановка задачи 25
1.3. Обзор методов численного моделирования 30
1.4. Формулировка задач исследования 45
2. Обтекания плоского и осесимметричного тела методом «крупных частиц» 46
2.1. Метод «крупных частиц» 46
2.2. Постановка граничных условий 57
2.3. Обтекание тел произвольной формы 60
2.4. Вычислительный пакет решения двумерных задач аэродинамики 69
3. Обтекание осесимметричного тела вращения под малым углом атаки 83
3.1. Модернизация вычислительного метода 83
3.2. Постановка граничных условий 95
3.3. Модернизация вычислительного пакета 97
3.4. Разработка распараллеливания вычислительного алгоритма ... 102
3.4.1. Процессы и потоки в Windows 104
3.4.2. Алгоритм метода «крупных частиц» для многопроцессорной архитектуры ЭВМ 107
4. Экспериментальное исследование 111
4.1. Задачи экспериментального исследования 111
4.2. Экспериментальная модель 113
4.3. Экспериментальная установка 119
4.4. Измеряемые параметры и приборы 122
4.4.1. Измерение осредненного по времени давления 122
4.4.2. Измерение мгновенных значений давления и пульсаций давления 124
4.4.3. Визуализация течения 126
4.5. Результаты испытаний 128
5. Результаты теоретического исследования и сравнение с экспериментом 155
5.1. Исследование влияния границ расчетной области 155
5.2. Исследование обтекания двумерных тел 161
5.2.1. Распределение давления по поверхности тел 161
5.2.2. Интегральные характеристики двумерных тел 187
5.2.3. Исследование обтекания осесимметричного тела вращения с цилиндрическим углублением в носовой части 192
5.3. Исследование обтекания осесимметричных тел под малым углом атаки 205
5.4. Сравнение результатов расчета с экспериментом 212
Заключение 224
Библиографический список использованных источников 226
- Постановка граничных условий
- Разработка распараллеливания вычислительного алгоритма
- Измеряемые параметры и приборы
- Исследование обтекания двумерных тел
Введение к работе

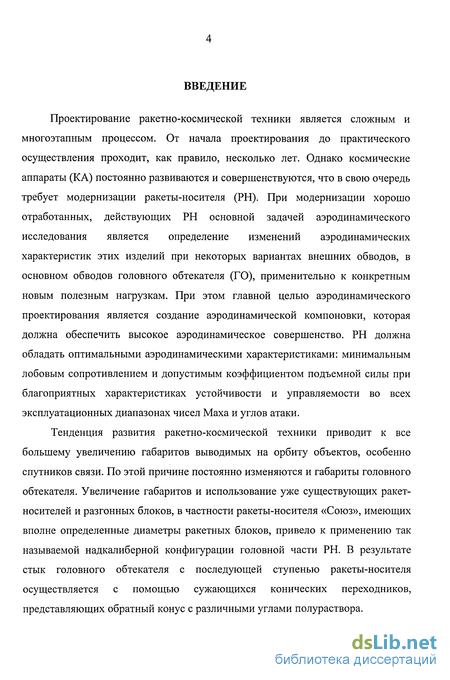

Проектирование ракетно-космической техники является сложным и многоэтапным процессом. От начала проектирования до практического осуществления проходит, как правило, несколько лет. Однако космические аппараты (КА) постоянно развиваются и совершенствуются, что в свою очередь требует модернизации ракеты-носителя (РН). При модернизации хорошо отработанных, действующих РН основной задачей аэродинамического исследования является определение изменений аэродинамических характеристик этих изделий при некоторых вариантах внешних обводов, в основном обводов головного обтекателя (ГО), применительно к конкретным новым полезным нагрузкам. При этом главной целью аэродинамического проектирования является создание аэродинамической компоновки, которая должна обеспечить высокое аэродинамическое совершенство. РН должна обладать оптимальными аэродинамическими характеристиками: минимальным лобовым сопротивлением и допустимым коэффициентом подъемной силы при благоприятных характеристиках устойчивости и управляемости во всех эксплуатационных диапазонах чисел Маха и углов атаки.
Тенденция развития ракетно-космической техники приводит к все большему увеличению габаритов выводимых на орбиту объектов, особенно спутников связи. По этой причине постоянно изменяются и габариты головного обтекателя. Увеличение габаритов и использование уже существующих ракет-носителей и разгонных блоков, в частности ракеты-носителя «Союз», имеющих вполне определенные диаметры ракетных блоков, привело к применению так называемой надкалиберной конфигурации головной части РН. В результате стык головного обтекателя с последующей ступенью ракеты-носителя осуществляется с помощью сужающихся конических переходников, представляющих обратный конус с различными углами полураствора.

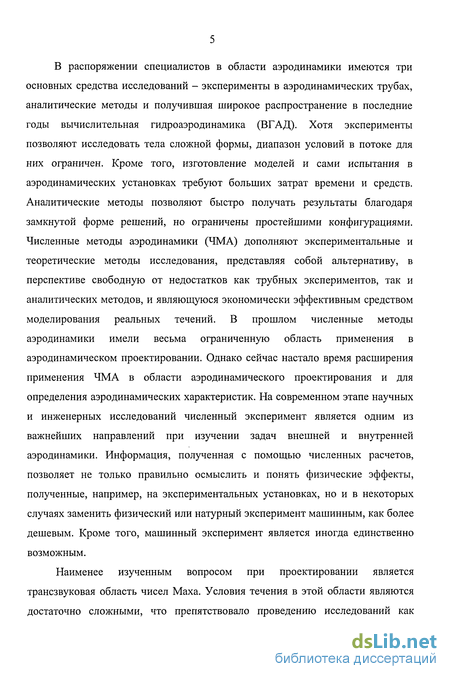

В распоряжении специалистов в области аэродинамики имеются три основных средства исследований - эксперименты в аэродинамических трубах, аналитические методы и получившая широкое распространение в последние годы вычислительная гидроаэродинамика (ВГАД). Хотя эксперименты позволяют исследовать тела сложной формы, диапазон условий в потоке для них ограничен. Кроме того, изготовление моделей и сами испытания в аэродинамических установках требуют больших затрат времени и средств. Аналитические методы позволяют быстро получать результаты благодаря замкнутой форме решений, но ограничены простейшими конфигурациями. Численные методы аэродинамики (ЧМА) дополняют экспериментальные и теоретические методы исследования, представляя собой альтернативу, в перспективе свободную от недостатков как трубных экспериментов, так и аналитических методов, и являющуюся экономически эффективным средством моделирования реальных течений. В прошлом численные методы аэродинамики имели весьма ограниченную область применения в аэродинамическом проектировании. Однако сейчас настало время расширения применения ЧМА в области аэродинамического проектирования и для определения аэродинамических характеристик. На современном этапе научных и инженерных исследований численный эксперимент является одним из важнейших направлений при изучении задач внешней и внутренней аэродинамики. Информация, полученная с помощью численных расчетов, позволяет не только правильно осмыслить и понять физические эффекты, полученные, например, на экспериментальных установках, но и в некоторых случаях заменить физический или натурный эксперимент машинным, как более дешевым. Кроме того, машинный эксперимент является иногда единственно возможным.
Наименее изученным вопросом при проектировании является трансзвуковая область чисел Маха. Условия течения в этой области являются достаточно сложными, что препятствовало проведению исследований как
численными, так и экспериментальными методами. Обтекание надкалиберных сборочно-защитных блоков (СЗБ), конструктивно представляющих собой сборку головного обтекателя и переходного отсека, соединяющего ГО с блоком ступени, характеризуется наличием в этом диапазоне чисел Маха набегающего потока за передней и задней угловыми кромками зон отрыва пограничного слоя, определяющих характер трансзвуковых перестроек течения. Отрыв потока за угловыми кромками возникает под воздействием инерционно-вязкостных сил и, при достаточно больших числах Маха, вследствие перерасширения потока. При больших углах излома образующей за передней и задней угловыми кромками СЗБ возникающие зоны отрыва имеют фиксированную (у угловых кромок) точку отрыва. При меньших углах излома указанные зоны будут свободными, то есть их точки отрыва при изменении числа Маха или угла атаки могут перемещаться по поверхности тела. При малых углах излома и достаточно больших углах атаки а зона отрыва располагается лишь с подветренной стороны, причем ее протяженность больше, чем при а=0.
Течение внутри отрывных зон является трехмерным и характеризуется значительным поперечным перетеканием газа. Осесимметричное течение в зонах отрыва нарушается даже при незначительной неравномерности параметров газа перед линией отрыва, обусловленной, например, небольшим отличием пространственного угла атаки от нулевого значения. Характер зоны отрыва (фиксированный или свободный) сказывается на аэрогазодинамических параметрах течения в ней: на распределение давления, уровни пульсаций давления, положение ее области примыкания и величины давления в этой области.
Из сказанного выше следует, что для понимания многих явлений при аэродинамическом проектировании надкалиберного СЗБ и последующей ступени необходимо проведение исследований в широком диапазоне параметров: геометрия обтекателя и переходного отсека, угол атаки, до-, транс-

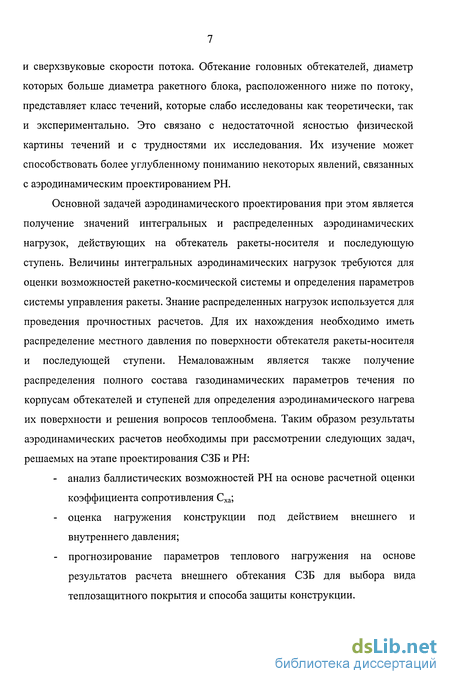

и сверхзвуковые скорости потока. Обтекание головных обтекателей, диаметр которых больше диаметра ракетного блока, расположенного ниже по потоку, представляет класс течений, которые слабо исследованы как теоретически, так и экспериментально. Это связано с недостаточной ясностью физической картины течений и с трудностями их исследования. Их изучение может способствовать более углубленному пониманию некоторых явлений, связанных с аэродинамическим проектированием РН.
Основной задачей аэродинамического проектирования при этом является получение значений интегральных и распределенных аэродинамических нагрузок, действующих на обтекатель ракеты-носителя и последующую ступень. Величины интегральных аэродинамических нагрузок требуются для оценки возможностей ракетно-космической системы и определения параметров системы управления ракеты. Знание распределенных нагрузок используется для проведения прочностных расчетов. Для их нахождения необходимо иметь распределение местного давления по поверхности обтекателя ракеты-носителя и последующей ступени. Немаловажным является также получение распределения полного состава газодинамических параметров течения по корпусам обтекателей и ступеней для определения аэродинамического нагрева их поверхности и решения вопросов теплообмена. Таким образом результаты аэродинамических расчетов необходимы при рассмотрении следующих задач, решаемых на этапе проектирования СЗБ и РН:
анализ баллистических возможностей РН на основе расчетной оценки коэффициента сопротивления Сха;
оценка нагружения конструкции под действием внешнего и внутреннего давления;
прогнозирование параметров теплового нагружения на основе результатов расчета внешнего обтекания СЗБ для выбора вида теплозащитного покрытия и способа защиты конструкции.

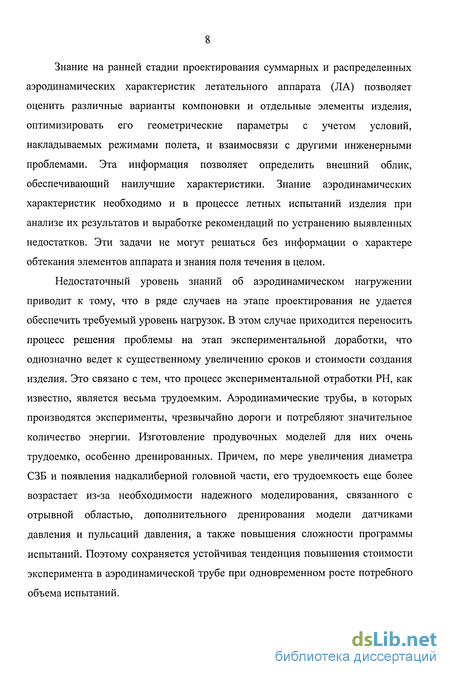

Знание на ранней стадии проектирования суммарных и распределенных аэродинамических характеристик летательного аппарата (ЛА) позволяет оценить различные варианты компоновки и отдельные элементы изделия, оптимизировать его геометрические параметры с учетом условий, накладываемых режимами полета, и взаимосвязи с другими инженерными проблемами. Эта информация позволяет определить внешний облик, обеспечивающий наилучшие характеристики. Знание аэродинамических характеристик необходимо и в процессе летных испытаний изделия при анализе их результатов и выработке рекомендаций по устранению выявленных недостатков. Эти задачи не могут решаться без информации о характере обтекания элементов аппарата и знания поля течения в целом.
Недостаточный уровень знаний об аэродинамическом нагружении приводит к тому, что в ряде случаев на этапе проектирования не удается обеспечить требуемый уровень нагрузок. В этом случае приходится переносить процесс решения проблемы на этап экспериментальной доработки, что однозначно ведет к существенному увеличению сроков и стоимости создания изделия. Это связано с тем, что процесс экспериментальной отработки РН, как известно, является весьма трудоемким. Аэродинамические трубы, в которых производятся эксперименты, чрезвычайно дороги и потребляют значительное количество энергии. Изготовление продувочных моделей для них очень трудоемко, особенно дренированных. Причем, по мере увеличения диаметра СЗБ и появления надкалиберной головной части, его трудоемкость еще более возрастает из-за необходимости надежного моделирования, связанного с отрывной областью, дополнительного дренирования модели датчиками давления и пульсаций давления, а также повышения сложности программы испытаний. Поэтому сохраняется устойчивая тенденция повышения стоимости эксперимента в аэродинамической трубе при одновременном росте потребного объема испытаний.

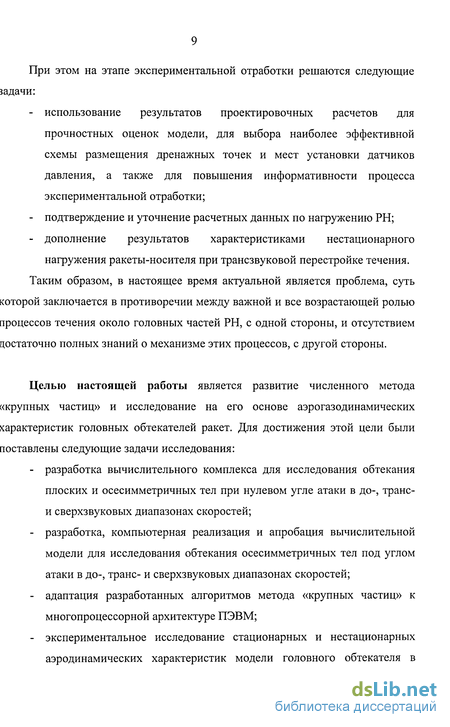

При этом на этапе экспериментальной отработки решаются следующие задачи:
использование результатов проектировочных расчетов для прочностных оценок модели, для выбора наиболее эффективной схемы размещения дренажных точек и мест установки датчиков давления, а также для повышения информативности процесса экспериментальной отработки;
подтверждение и уточнение расчетных данных по нагружению РН;
дополнение результатов характеристиками нестационарного нагружения ракеты-носителя при трансзвуковой перестройке течения.
Таким образом, в настоящее время актуальной является проблема, суть которой заключается в противоречии между важной и все возрастающей ролью процессов течения около головных частей РН, с одной стороны, и отсутствием достаточно полных знаний о механизме этих процессов, с другой стороны.
Целью настоящей работы является развитие численного метода «крупных частиц» и исследование на его основе аэрогазодинамических характеристик головных обтекателей ракет. Для достижения этой цели были поставлены следующие задачи исследования:
разработка вычислительного комплекса для исследования обтекания плоских и осесимметричных тел при нулевом угле атаки в до-, транс-и сверхзвуковых диапазонах скоростей;
разработка, компьютерная реализация и апробация вычислительной модели для исследования обтекания осесимметричных тел под углом атаки в до-, транс- и сверхзвуковых диапазонах скоростей;
адаптация разработанных алгоритмов метода «крупных частиц» к многопроцессорной архитектуре ПЭВМ;
экспериментальное исследование стационарных и нестационарных аэродинамических характеристик модели головного обтекателя в
аэродинамической установке;
- использование разработанных вычислительных программ для решения ряда практических задач.

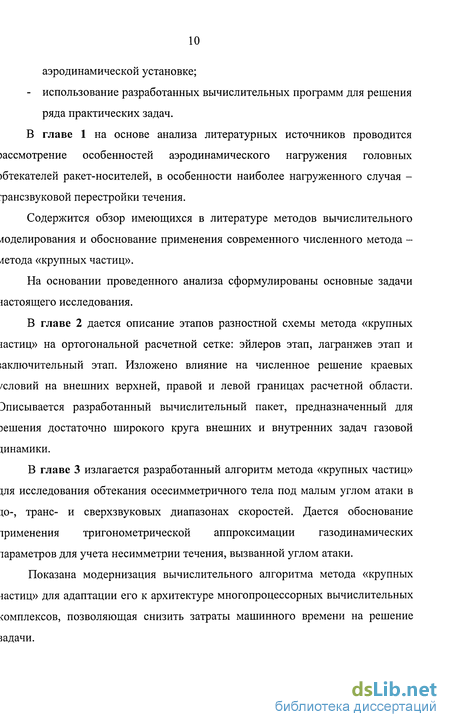

В главе 1 на основе анализа литературных источников проводится тссмотрение особенностей аэродинамического нагружения головных )бтекателей ракет-носителей, в особенности наиболее нагруженного случая -рансзвуковой перестройки течения.
Содержится обзор имеющихся в литературе методов вычислительного моделирования и обоснование применения современного численного метода -летода «крупных частиц».
На основании проведенного анализа сформулированы основные задачи гастоящего исследования.
В главе 2 дается описание этапов разностной схемы метода «крупных іастиц» на ортогональной расчетной сетке: эйлеров этап, лагранжев этап и іаключительньїй этап. Изложено влияние на численное решение краевых условий на внешних верхней, правой и левой границах расчетной области. Эписывается разработанный вычислительный пакет, предназначенный для эешения достаточно широкого круга внешних и внутренних задач газовой щнамики.
В главе 3 излагается разработанный алгоритм метода «крупных частиц» ],ля исследования обтекания осесимметричного тела под малым углом атаки в ю-, транс- и сверхзвуковых диапазонах скоростей. Дается обоснование ірименения тригонометрической аппроксимации газодинамических іараметров для учета несимметрии течения, вызванной углом атаки.
Показана модернизация вычислительного алгоритма метода «крупных шстиц» для адаптации его к архитектуре многопроцессорных вычислительных комплексов, позволяющая снизить затраты машинного времени на решение тдачи.

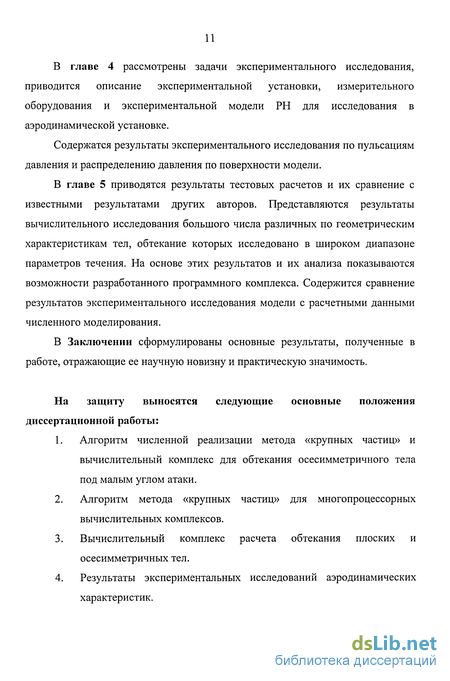

В главе 4 рассмотрены задачи экспериментального исследования, приводится описание экспериментальной установки, измерительного оборудования и экспериментальной модели РН для исследования в аэродинамической установке.
Содержатся результаты экспериментального исследования по пульсациям давления и распределению давления по поверхности модели.
В главе 5 приводятся результаты тестовых расчетов и их сравнение с известными результатами других авторов. Представляются результаты вычислительного исследования большого числа различных по геометрическим характеристикам тел, обтекание которых исследовано в широком диапазоне параметров течения. На основе этих результатов и их анализа показываются возможности разработанного программного комплекса. Содержится сравнение результатов экспериментального исследования модели с расчетными данными численного моделирования.
В Заключении сформулированы основные результаты, полученные в работе, отражающие ее научную новизну и практическую значимость.
На защиту выносятся следующие основные положения диссертационной работы:
Алгоритм численной реализации метода «крупных частиц» и вычислительный комплекс для обтекания осесимметричного тела под малым углом атаки.
Алгоритм метода «крупных частиц» для многопроцессорных вычислительных комплексов.
Вычислительный комплекс расчета обтекания плоских и осесимметричных тел.
Результаты экспериментальных исследований аэродинамических характеристик.
5. Результаты численного моделирования обтекания различных компоновок ГО и сравнение расчетных и экспериментальных данных.

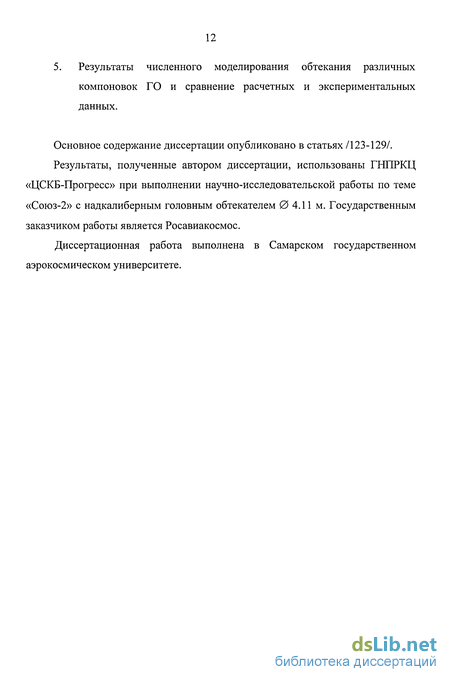

Основное содержание диссертации опубликовано в статьях /123-129/.
Результаты, полученные автором диссертации, использованы ГНПРКЦ «ЦСКБ-Прогресс» при выполнении научно-исследовательской работы по теме «Союз-2» с надкалиберным головным обтекателем 0 4.11 м. Государственным заказчиком работы является Росавиакосмос.
Диссертационная работа выполнена в Самарском государственном аэрокосмическом университете.
