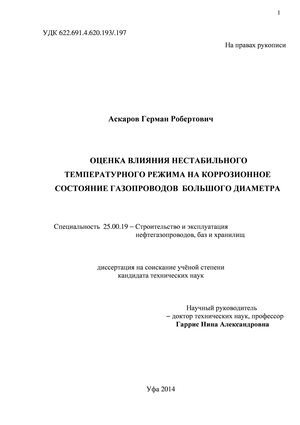

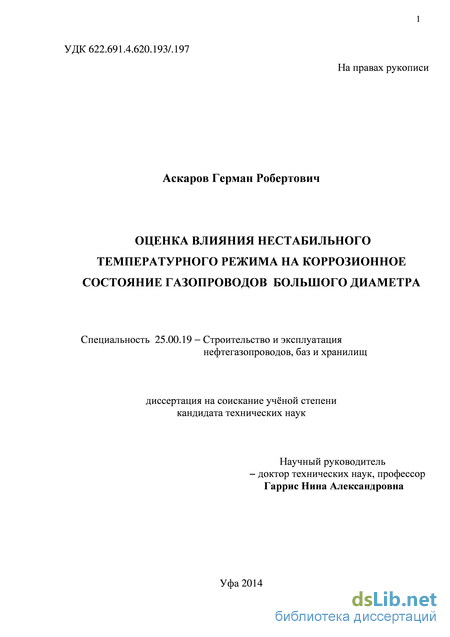

Аскаров Герман Робертович. Оценка влияния нестабильного температурного режима на коррозионное состояние газопроводов большого диаметра: диссертация ... кандидата технических наук: 25.00.19 / Аскаров Герман Робертович;[Место защиты: Уфимский государственный нефтяной технический университет].- Уфа, 2014.- 146 с.

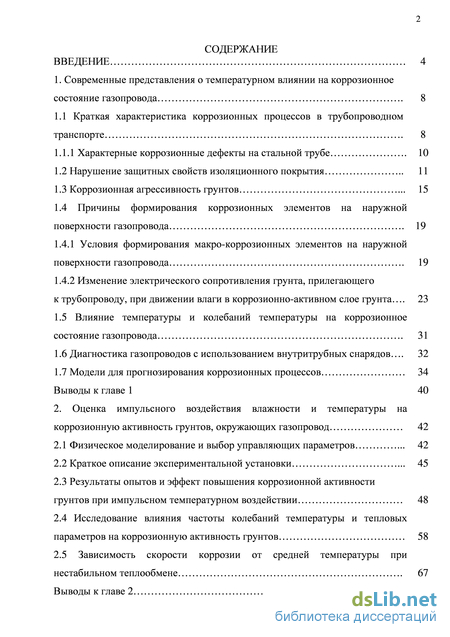

Содержание к диссертации

Введение

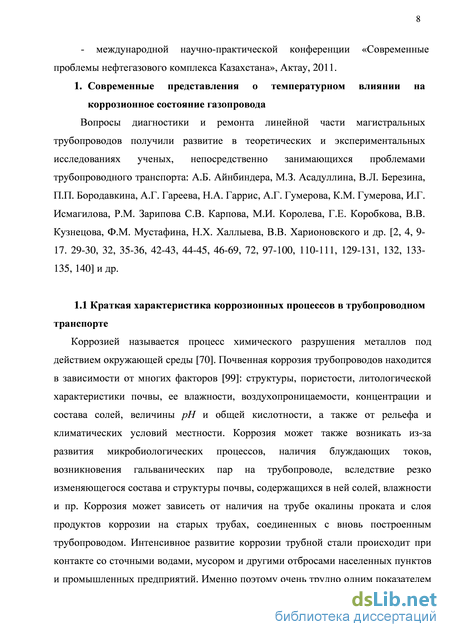

1. Современные представления о температурном влиянии на коррозионное состояние газопровода 8

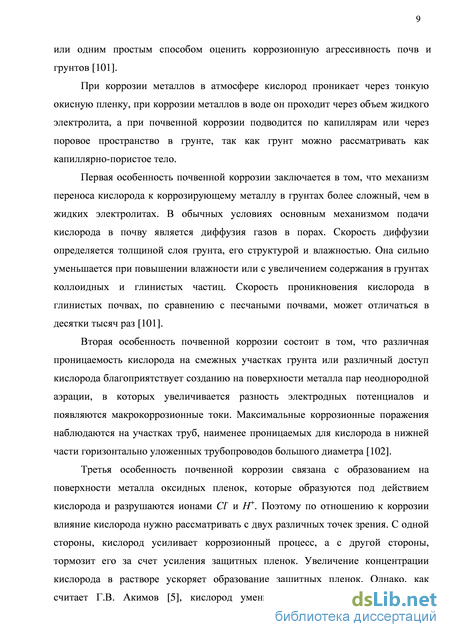

1.1 Краткая характеристика коррозионных процессов в трубопроводном транспорте 8

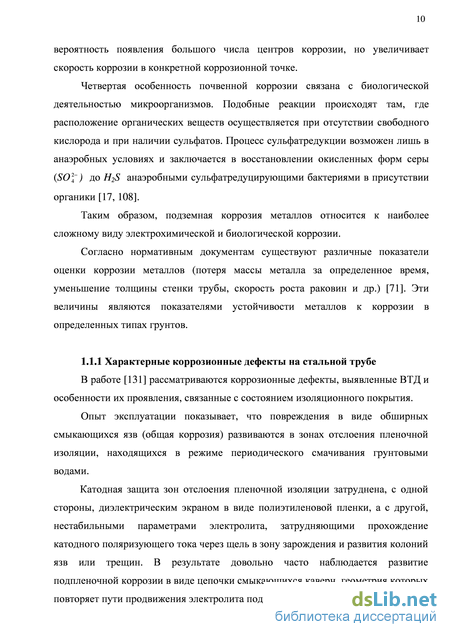

1.1.1 Характерные коррозионные дефекты на стальной трубе 10

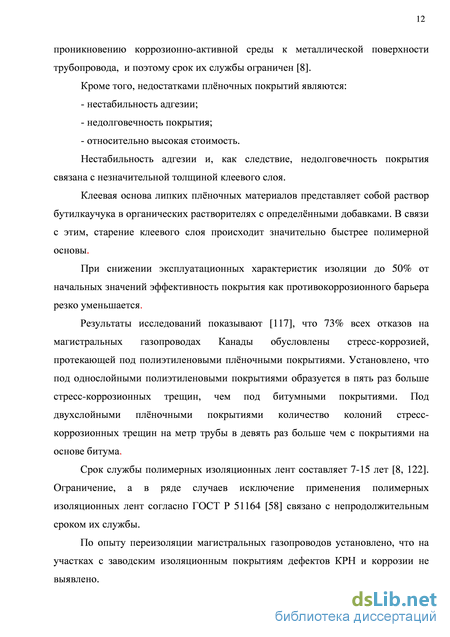

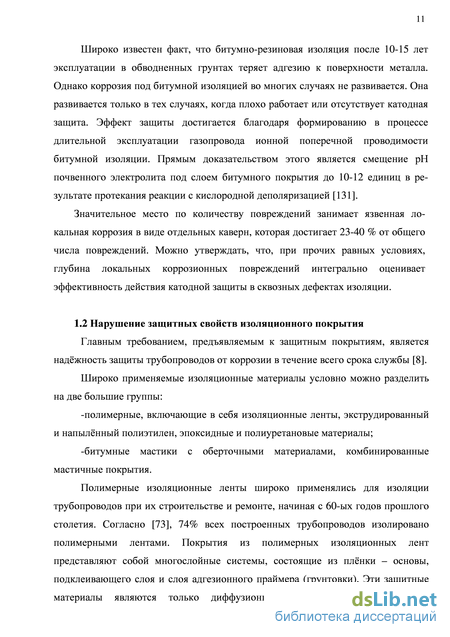

1.2 Нарушение защитных свойств изоляционного покрытия 11

1.3 Коррозионная агрессивность грунтов 15

1.4 Причины формирования коррозионных элементов на наружной поверхности газопровода 19

1.4.1 Условия формирования макро-коррозионных элементов на наружной поверхности газопровода 19

1.4.2 Изменение электрического сопротивления грунта, прилегающего к трубопроводу, при движении влаги в коррозионно-активном слое грунта 23

1.5 Влияние температуры и колебаний температуры на коррозионное состояние газопровода 31

1.6 Диагностика газопроводов с использованием внутритрубных снарядов . 32

1.7 Модели для прогнозирования коррозионных процессов 34 Выводы к главе 1 40

2. Оценка импульсного воздействия влажности и температуры на коррозионную активность грунтов, окружающих газопровод 42

2.1 Физическое моделирование и выбор управляющих параметров . 42

2.2 Краткое описание экспериментальной установки . 45

2.3 Результаты опытов и эффект повышения коррозионной активности грунтов при импульсном температурном воздействии 48

2.4 Исследование влияния частоты колебаний температуры и тепловых параметров на коррозионную активность грунтов 58

2.5 Зависимость скорости коррозии от средней температуры при нестабильном теплообмене 67

Выводы к главе 2 70

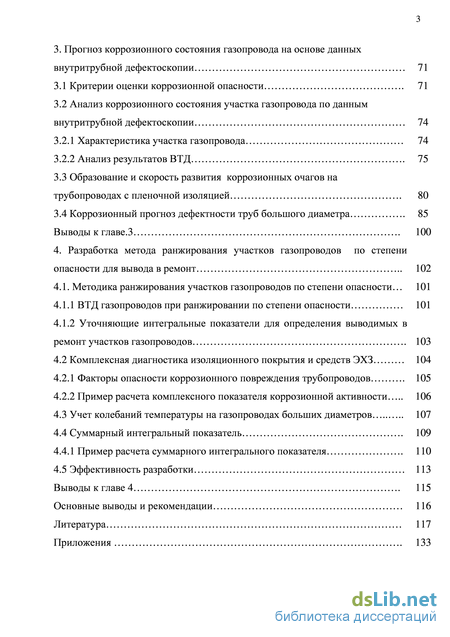

3. Прогноз коррозионного состояния газопровода на основе данных внутритрубной дефектоскопии 71

3.1 Критерии оценки коррозионной опасности . 71

3.2 Анализ коррозионного состояния участка газопровода по данным внутритрубной дефектоскопии 74

3.2.1 Характеристика участка газопровода 74

3.2.2 Анализ результатов ВТД . 75

3.3 Образование и скорость развития коррозионных очагов на трубопроводах с пленочной изоляцией . 80

3.4 Коррозионный прогноз дефектности труб большого диаметра . 85

Выводы к главе.3 . 100

4. Разработка метода ранжирования участков газопроводов по степени опасности для вывода в ремонт 102

4.1. Методика ранжирования участков газопроводов по степени опасности 101

4.1.1 ВТД газопроводов при ранжировании по степени опасности 101

4.1.2 Уточняющие интегральные показатели для определения выводимых в ремонт участков газопроводов . 103

4.2 Комплексная диагностика изоляционного покрытия и средств ЭХЗ 104

4.2.1 Факторы опасности коррозионного повреждения трубопроводов . 105

4.2.2 Пример расчета комплексного показателя коррозионной активности 106

4.3 Учет колебаний температуры на газопроводах больших диаметров 107

4.4 Суммарный интегральный показатель . 109

4.4.1 Пример расчета суммарного интегрального показателя . 110

4.5 Эффективность разработки 113

Выводы к главе 4 . 115

Основные выводы и рекомендации 116

Литература 117

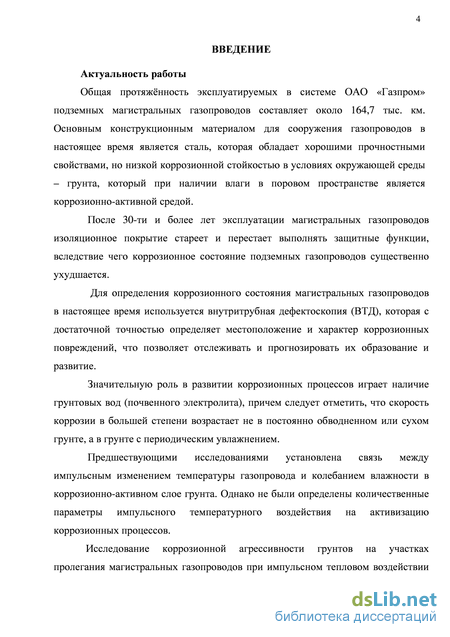

Введение к работе

Актуальность работы

Общая протяжённость эксплуатируемых в системе ОАО «Газпром» подземных магистральных газопроводов составляет около 164,7 тыс. км. Основным конструкционным материалом для сооружения газопроводов в настоящее время является сталь, которая обладает хорошими прочностными свойствами, но низкой коррозионной стойкостью в условиях окружающей среды – грунта, который при наличии влаги в поровом пространстве является коррозионно-активной средой.

После 30-ти и более лет эксплуатации магистральных газопроводов изоляционное покрытие стареет и перестает выполнять защитные функции, вследствие чего коррозионное состояние подземных газопроводов существенно ухудшается.

Для определения коррозионного состояния магистральных газопроводов в настоящее время используется внутритрубная дефектоскопия (ВТД), которая с достаточной точностью определяет местоположение и характер коррозионных повреждений, что позволяет отслеживать и прогнозировать их образование и развитие.

Значительную роль в развитии коррозионных процессов играет наличие грунтовых вод (почвенного электролита), причем следует отметить, что скорость коррозии в большей степени возрастает не в постоянно обводненном или сухом грунте, а в грунте с периодическим увлажнением.

Предшествующими исследованиями установлена связь между импульсным изменением температуры газопровода и колебанием влажности в коррозионно-активном слое грунта. Однако не были определены количественные параметры импульсного температурного воздействия на активизацию коррозионных процессов.

Исследование коррозионной агрессивности грунтов на участках пролегания магистральных газопроводов при импульсном тепловом воздействии и прогноз коррозионного состояния трубопроводов являются актуальными для газотранспортной отрасли.

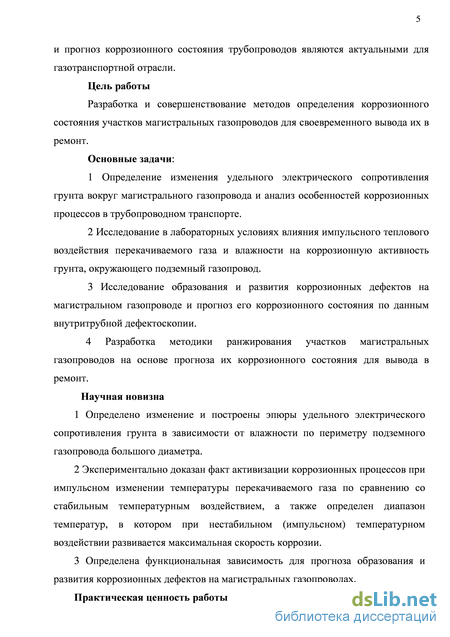

Цель работы

Разработка и совершенствование методов определения коррозионного состояния участков магистральных газопроводов для своевременного вывода их в ремонт.

Основные задачи:

1 Определение изменения удельного электрического сопротивления грунта вокруг магистрального газопровода и анализ особенностей коррозионных процессов в трубопроводном транспорте.

2 Исследование в лабораторных условиях влияния импульсного теплового воздействия перекачиваемого газа и влажности на коррозионную активность грунта, окружающего подземный газопровод.

3 Исследование образования и развития коррозионных дефектов на магистральном газопроводе и прогноз его коррозионного состояния по данным внутритрубной дефектоскопии.

4 Разработка методики ранжирования участков магистральных газопроводов на основе прогноза их коррозионного состояния для вывода в ремонт.

Научная новизна

1 Определено изменение и построены эпюры удельного электрического сопротивления грунта в зависимости от влажности по периметру подземного газопровода большого диаметра.

2 Экспериментально доказан факт активизации коррозионных процессов при импульсном изменении температуры перекачиваемого газа по сравнению со стабильным температурным воздействием, а также определен диапазон температур, в котором при нестабильном (импульсном) температурном воздействии развивается максимальная скорость коррозии.

3 Определена функциональная зависимость для прогноза образования и развития коррозионных дефектов на магистральных газопроводах.

Практическая ценность работы

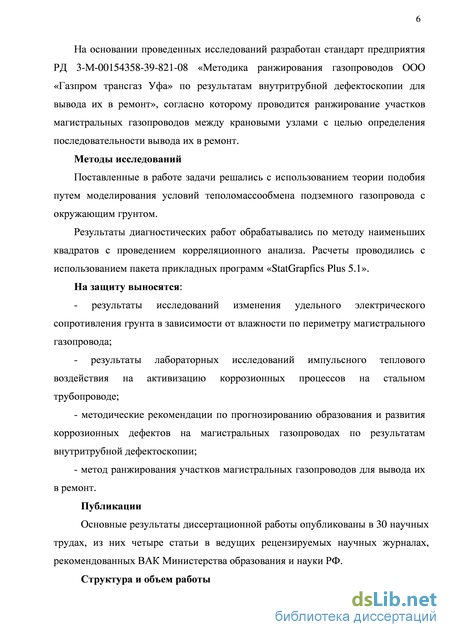

На основании проведенных исследований разработан стандарт предприятия РД 3-М-00154358-39-821-08 «Методика ранжирования газопроводов ООО «Газпром трансгаз Уфа» по результатам внутритрубной дефектоскопии для вывода их в ремонт», согласно которому проводится ранжирование участков магистральных газопроводов между крановыми узлами с целью определения последовательности вывода их в ремонт.

Методы исследований

Поставленные в работе задачи решались с использованием теории подобия путем моделирования условий теполомассообмена подземного газопровода с окружающим грунтом.

Результаты диагностических работ обрабатывались по методу наименьших квадратов с проведением корреляционного анализа. Расчеты проводились с использованием пакета прикладных программ «StatGrapfics Plus 5.1».

На защиту выносятся:

- результаты исследований изменения удельного электрического сопротивления грунта в зависимости от влажности по периметру магистрального газопровода;

- результаты лабораторных исследований импульсного теплового воздействия на активизацию коррозионных процессов на стальном трубопроводе;

- методические рекомендации по прогнозированию образования и развития коррозионных дефектов на магистральных газопроводах по результатам внутритрубной дефектоскопии;

- метод ранжирования участков магистральных газопроводов для вывода их в ремонт.

Публикации

Основные результаты диссертационной работы опубликованы в 30 научных трудах, из них четыре статьи в ведущих рецензируемых научных журналах, рекомендованных ВАК Министерства образования и науки РФ.

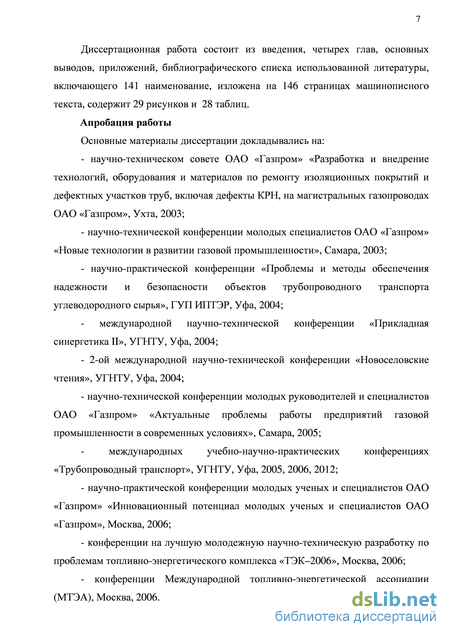

Структура и объем работы

Условия формирования макро-коррозионных элементов на наружной поверхности газопровода

Коррозионные разрушения металла происходят на наружной поверхности газопровода в местах нарушения изоляционного покрытия, несмотря на наличие катодной защиты газопровода. Часто эти явления наблюдаются на начальных участках газопроводов (10-20 км после выхода с компрессорной станции), с пересеченной местностью, приуроченых к оврагам, балкам, местам с периодическим увлажнением.

Анализ и обобщение многочисленных материалов [11,12] показывает, что на активацию коррозионных процессов влияет поведение грунтовых вод под тепловым воздействием газопровода, которое усиливается по мере совместного влияния (или совпадения) как минимум трех факторов:

- импульсного изменения температуры газопровода;

- нарушения изоляционного покрытия газопровода;

- большой диаметр трубопровода.

1. Принципиальное отличие начального участка от конечного (при отсутствии или стабильности отборов газа по трассе) в том, что именно на начальном участке газопровода максимально ощущаются колебания или импульсное изменение температуры газа. Эти колебания происходят как из-за неравномерности газопотребления, так и по причине несовершенства системы воздушного охлаждения газа, подаваемого в газопровод. При использовании аппаратов воздушного охлаждения [41, 83] погодные колебания температуры воздуха вызывают аналогичные колебания температуры газа и как по волноводу передаются непосредственно на начальный участок газопровода (особенно это явление проявляется на первых 20…30 км газопровода).

В опытах Исмагилова И.Г. было зарегистрировано, что температурная волна в 5 0С, искусственно созданная отключением АВО газа на КС Полянская, прошла до следующей станции КС Москово со снижением амплитуды до 2 0С. На нефтепроводах, где скорости движения потоков на порядок меньше, в силу инерционности продукта перекачки, такого явления не наблюдается.

2. При нарушении изоляционного покрытие происходит формирование макрокоррозионных элементов на наружной поверхности трубопровода. Как правило, это происходит на участках с резким изменением параметров окружающей среды: омического сопротивления грунтов и коррозионных сред (рисунок 1.3 и рисунок 1.4).

3. Эффект «большого диаметра». Геометрические параметры горячего трубопровода таковы, что и температура, и влажность грунта, а следовательно и прочие характеристики: омическое сопротивление грунта, свойства грунтовых электролитов, поляризационные потенциалы и т. д. – меняются по периметру. Влажность по периметру меняется в пределах от 0,3 % до 40 % и до полного насыщения. Удельное сопротивление грунта при этом изменяется в 10 …100 раз.

Рисунок 1.4 – Модель макрокоррозионных элементов Исследования [26] показали, что температура перекачиваемого газа влияет на катодную поляризацию трубной стали в карбонатных растворах. Зависимость потенциалов максимума анодного тока от температуры линейна. Увеличение температуры ведет к возрастанию тока растворения и смещает интервал потенциалов анодного тока в отрицательную область. Увеличение температуры приводит не только к изменению скорости электрохимических процессов, но и изменяет значения рН раствора.

С ростом температуры карбонатного раствора потенциал максимума анодного тока, связанного с образованием оксида, при возрастании температуры на 10 С смещается в сторону отрицательных значений потенциала на 25 мВ [25]. Вследствие неоднородности грунта, изменения его влажности и аэрации, неравномерного уплотнения, оглеения и др. эффектов, а также дефектов самого металла, возникает большое количество макрокоррозионных элементов. При этом коррозионному разрушению в большей степени подвергаются анодные участки, имеющие более положительный потенциал, по сравнению с катодными, чему способствует импульсное тепловое воздействие газопровода на миграционные процессы в грунтовом электролите.

Колебательные процессы температуры и влажности в грунте провоцирует общую коррозию. Макрокоррозионные элементы, локализованные на поверхности, развиваются по сценарию КРН или очагами язвенной коррозии. На общность электрохимического процесса, приводящего к образованию коррозионных язв и трещин, указывается в [43].

Именно неравновесные термодинамические процессы происходят более интенсивно и с максимальным эффектом проявления основных признаков. При импульсном температурном воздействии на грунт, почти синхронно, меняются параметры, определяющие его коррозионную активность. Так как этот процесс происходит на протяжении всего времени эксплуатации газопровода под сильным воздействием доминирующих параметров, то место локализации макроэлемента становится вполне определенным, зафиксированным по отношению к геометрическим отметкам.

Как показано в [84] непрерывное колебательное движение грунтовой влаги, которое можно объяснить с позиций термокапиллярно-пленочного механизма движения [19, 96] происходит на протяжении всего времени эксплуатации газопровода.

Таким образом, даже при наличии катодной защиты газопровода, в местах повреждения изоляционного покрытия газопровода большого диаметра вследствие неравномерности распределения влажности грунта по периметру трубы неизбежно возникают макрокоррозионные элементы, провоцирующие почвенную коррозию металла трубы.

Одним из важных условий протекания коррозионных процессов является наличие в почвенном электролите диссоциированных ионов.

Ранее не принимаемый к рассмотрению фактор, определяющий протекание неравновесных процессов, импульсное температурное воздействие газа на стенку трубопровода и импульсное изменение влажности грунта, прилегающего к трубопроводу.

Результаты опытов и эффект повышения коррозионной активности грунтов при импульсном температурном воздействии

График кинетической кривой активности коррозионных процессов во времени. основываясь на физических представлениях процесса (рисунок 1.9) и используя закономерности кинетической кривой, экстраполировать результаты внутритрубной дефектоскопии по выявленным в различные периоды эксплуатации максимальным и средним дефектам. Но это вряд ли позволит прогнозировать динамику количественного роста коррозионных дефектов.

Представленные модели, описывают коррозионные процессы в рамках конкретных ситуаций, при соблюдении определенных условий, химической среды, температуры, сталей различных марок, давления и т.п. Особый интерес представляют модели, описывающие коррозионные процессы аналогичных систем (магистральных трубопроводов) с изоляционным покрытием, работающих в схожих условиях с газопроводами и регистрация результатов также на базе внутритрубной диагностики. Например, в методике [95] проведения факторного анализа на магистральных нефтепроводах, независимо от диаметра и вида изоляционного покрытия авторами предлагается модель: где L-коэффициент затухания коррозионного процесса; Н – глубина коррозионного повреждения, мм; Но – толщина стенки трубы, мм; t – время эксплуатации, год.

Из приведенной формулы 1.6 видно, что авторами принято утверждение, что в начале эксплуатации трубопроводов коррозия имеет наиболее интенсивный рост, а затем носит затухающий характер вследствие пассивации. Вывод и обоснование формулы (1.6) приводятся в работе [27].

Утверждение, что коррозионные процессы стартуют с началом эксплуатации трубопровода, является довольно спорным, т.к. новое изоляционное покрытие обеспечивает защиту значительно надежней, чем со временем, когда изоляция стареет и теряет свои защитные свойства.

Несмотря на обилие исследований, ни одна из моделей, предложенных для прогнозирования коррозионных процессов, не позволяет в полной мере учитывать влияние температуры на скорость коррозии, т.к. не учитывают ее импульсное изменение в процессе эксплуатации.

Это утверждение позволяет сформулировать цель исследований: экспериментально доказать, что нестабильный температурный режим газопровода является первопричиной активации коррозионных процессов на наружной поверхности газопровода.

1. Проведен анализ литературных источников с целью раскрытия влияния температуры газа на коррозионное состояние газопровода:

1.1. Рассмотрены особенности коррозионных процессов в трубопроводном транспорте;

1.2.Определена роль коррозионной активности грунтов при утере изоляционным покрытием защитных свойств. 1.3. Изучена техническая возможность внутритрубной дефектоскопии по оценке дефектности трубопроводов.

1.4. Рассмотрены модели других исследователей по прогнозированию коррозионных процессов.

2. Исследованы причины формирования макрокоррозионных элементов на наружной поверхности трубопровода.

3. Доказано, что при движении влаги в коррозионно- активном слое грунта происходит изменение электрического сопротивления грунта, прилегающего к трубопроводу.

Анализ коррозионного состояния участка газопровода по данным внутритрубной дефектоскопии

На то, что периодическое увлажнение грунта ускоряет коррозионные процессы, указывает практика эксплуатации магистральных газопроводов.

Изучая это явление, Исмагилов И.Г. доказал, что магистральный газопровод большого диаметра является мощным источником тепла, оказывающим импульсное температурное воздействие на грунт и вызывающий колебательные движения влаги в коррозионно – активном слое грунта [84].

Однако, высказанное им предположение, что импульсное температурное воздействие усиливает коррозионную активность слоя грунта, прилегающего к трубопроводу, нуждается в экспериментальном подтверждении.

Поэтому целью исследования является постановка эксперимента для изучения и оценки коррозионной активности грунтов при импульсном температурном воздействии.

Задачи исследования коррозионных процессов обычно решаются экспериментальным путем. Существуют различные методы оценки влияния коррозии, в т. ч. и ускоренных коррозионных испытаний [77, 80 и др.].

Таким образом, необходимо смоделировать условия тепломассообмена с окружающим грунтом, характерные для участка газопровода, пересекающего овраг, по дну которого протекает ручей и определить в какой степени изменяется коррозионная активность грунта при импульсном воздействии температуры и влажности.

Наиболее точно исследовать воздействие каждого фактора (импульсной температуры и влажности) возможно в лабораторных условиях, где фиксировано и с высокой точностью регулируется параметры процесса коррозии. Импульсный температурный режим газопровода при квазистационарном теплообмене моделировался для газопроводов, проходящих по территории Башкортостана и сходных с ним регионов. Согласно теории подобия, при равенстве чисел подобия, характеризующих процесс теплообмена, с соблюдением геометрического подобия, процессы теплообмена можно считать подобными [53, 54, 93].

Грунт, использованный в эксперименте, взят с трассы газопровода «Уренгой – Петровск» участка Поляна – Москово с позиций 3 часа, 12 часов и 6 часов по периметру газопровода. Теплофизические свойства грунта, использованного в лабораторных исследованиях, одинаковые с натурными, т.к. образцы грунтов отобраны с коррозионно-активного участка действующего газопровода. Для одинаковых грунтов автоматически выполнилось равенство чисел Лыкова Lu и Ковнера Кв для натуры и модели:

При соблюдении равенства температурных напоров, идентичности грунтов и одинаковом уровне их влажности выполнялось равенство чисел Коссовича Ко и Постнова Pn.

Таким образом, задача моделирования условий тепломассообмена, в данном случае, сводилась к такому подбору параметров установки, чтобы обеспечивалось равенство чисел Фурье Fo и Кирпичева Ki для натуры и модели.

При соответствии чисел Фурье Fo = ax/R годовому периоду эксплуатации трубопровода диаметром 1,42 м, при равенстве коэффициентов температуропроводности а = а , на основании (2.5) получаем для модели:

Так, при диаметре опытной трубы 20 мм годовой период на установке должен «проходить» за 1,7 ч.

Условия теплообмена моделировались критерием Кирпичева

При глубине заложения газопровода до оси трубы Н0 = 1,7 м и Н0/Rтр = 2,36 (относительная глубина заложения газопровода на участке Поляна – Москово), на основании равенства (2.6), получаем для модели:

Для моделирования «ручья» необходимо выдержать равенство чисел Рейнольдса для натуры и модели:

Так как жидкость одна и та же, вода - то на основании (2.12) и с учетом геометрического подобия, получаем равенство:

Соответствующие расчеты с учетом (2.13) показывают, что подача воды, имитирующей ручей на данной установке, должна быть капельной.

Так как в процессе эксперимента необходимо менять температуру стенки трубы в пределах реального ее изменения 30...40С [85, 97], и регулировать, поддерживая импульсный режим, то в качестве управляющего параметра была выбрана температура tтр наружной поверхности стальной трубки - образца Ст. 3.

Для определения относительной коррозионной активности грунта при импульсном температурном воздействии, по сравнению со стабильным температурным воздействием, был выбран ускоренный метод испытания [78], на основании которого коррозионная активность грунтов определяется по потере массы стальных образцов.

Уточняющие интегральные показатели для определения выводимых в ремонт участков газопроводов

С целью проведения анализа коррозионного состояния и изучения динамики роста коррозионных дефектов на действующем магистральном газопроводе диаметром 1420 мм, рассмотрены результаты диагностики его технического состояния. Одним из ключевых направлений диагностики является ВТД, которая в настоящее время является наиболее оперативным и информативным методом диагностики магистральных газопроводов.

В таблице 3.1 приводятся общие критерии выделения участков магистральных газопроводов высокой, повышенной и умеренной коррозионной опасности по глубине коррозии. Согласно [71, 79] к участкам с высокой коррозионной опасностью (ВКО) относят участки со скоростью коррозии более 0,3 мм/год и глубиной более 15% от толщины стенки трубы.

Критерии оценки по глубине коррозионных поражений (в процентах от толщины стенки) применяют к трубопроводам с периодом эксплуатации, приближающимся к 30% амортизационного срока службы (11 лет и более).

Необходимым и достаточным условием для отнесения любого участка магистральных газопроводов к одной из трех степеней коррозионной опасности является соответствие хотя бы одному из трех указанных критериев.

Согласно [113] к зонам повышенной коррозионной опасности относятся участки магистральных трубопроводов диаметром свыше 1000 мм на которых следует применять усиленный тип защитных покрытий,.

По результатам пропуска снарядов-дефектоскопов [98, 99] оценивают интегральный показатель коррозионного состояния участков магистральных газопроводов по плотности коррозионных дефектов sкд.

Интегральный показатель плотности коррозионных дефектов не учитывает неравномерность их распределения по длине газопровода и может применяться только для предварительной оценки коррозионного состояния магистральных газопроводов с обязательным указанием суммарной протяженности участков (в км), по которым он рассчитывается.

Поэтому, после определения интегрального показателя коррозионного состояния магистрального газопровода выполняется дифференцированный анализ участков магистрального газопровода по глубине и интенсивности коррозионных повреждений:

- оценивается характер распределения коррозионных дефектов по длине газопровода;

- выделяются участки ВКО и ПКО (коррозионной опасности);

- определяются показатели интенсивности коррозионных повреждений в пределах участков ВКО и ПКО;

- ранжируются выделенные участки по категориям коррозионной опасности.

Для всего контролируемого участка газопровода (от камеры запуска до камеры приема снаряда-дефектоскопа) рассчитывается коэффициент неравномерности плотности коррозионных повреждений bн , который равен

отношению суммарной длины неповрежденных коррозией участков к суммарной длине участков, имеющих повреждения (каверны и трещины), зарегистрированные внутритрубным дефектоскопом:

Более точно отражает степень коррозионной опасности (охвата) коэффициент дефектности труб Кд .

Так как размеры труб известны, то определены и линейные параметры дефектных участков. При известном количестве дефектных труб появляется возможность планировать их замену при капитальном ремонте (переизоляции) участка. В нефтепроводном транспорте, например, в АК «ТРАНСНЕФТЬ» для определения коррозионного состояния участков трубопроводов используют [95] «Методику проведения факторного анализа коррозионных повреждений магистральных нефтепроводов по данным внутритрубной диагностики и выработки рекомендаций по ее предотвращению», которая также базируется на положении об изменении скорости развития коррозионных повреждений во времени [77, 131, 132]. В основу факторного анализа положен метод разделения системы магистральных нефтепроводов на участки (кластеры), для которых сохраняется постоянство основных факторов, определяющих развитие коррозионных повреждений, а кинетика развития коррозионных повреждений во времени описывается регрессионными уравнениями – характеристическими зависимостями. По полученным характеристическим зависимостям осуществляется прогноз глубины коррозионных повреждений для случая однократного и повторного обследования внутритрубными приборами участка трубопровода[95].

Для анализа коррозионного состояния были рассмотрены параллельные участки (1843 – 1914 км) газопроводов Уренгой-Петровск и Уренгой-Новопсков, находящиеся на выходе с КС «Полянская», «горячий участок», подверженные активному и длительному коррозионному воздействию.

Это потенциально наиболее опасный участок в масштабах ООО «Газпром трансгаз Уфа», где с 1998 по 2003 годы на участке произошли 6 аварий по причине КРН (5 аварий на газопроводе Уренгой-Петровск, 1 авария на газопроводе Уренгой-Новопсков). После четырех аварий 1998 года, было проведено обследование в протяженных шурфах двенадцати участков газопровода Уренгой-Петровск (1844-1857 км), расположенных в оврагах и балках. При обследовании было выявлено 744 очага КРН, в том числе глубиной до 7,5 мм. С целью устранения очагов КРН было заменено 700 м трубопроводов [9, 10, 130]. Аналогичная работа была проведена в 2000 году на газопроводе Уренгой-Новопсков, при этом было выявлено 204 очага КРН [24].

Участки со стресс-коррозионными дефектами не классифицируются в нормативной литературе на критерии высокой или повышенной категории коррозионной опасности [71]. Но, с учетом вышеизложенного, участок в коридоре газопроводов 1843-1914 км по составу грунтов, может быть отнесен к коррозионно-активному.

Несмотря на принятые меры, в 2003 года на газопроводе Уренгой-Петровск, на рассматриваемом участке, произошли еще 2 аварии по причине КРН. С 2003 года диагностику технического состояния в газотранспортной отрасли стали проводить снарядами нового поколения НПО «Спецнефтегаз», которые при первой внутритрубной дефектоскопия выявили 22 участка с дефектами КРН, при этом максимальная глубина отдельных трещин достигала половины толщины стенки трубы. Согласно «Правилам эксплуатации магистральных газопроводов» [40] внутритрубную дефектоскопию рекомендуется проводить в среднем один раз в 5 лет. Однако, учитывая особые обстоятельства (аварии по причине КРН, значительное количество выявленных участков с дефектами КРН), ООО «Газпром трансгаз Уфа» с целью отслеживания и предупреждения развития стресс -коррозионных дефектов, в короткий период с 2003г. по 2005 г. провело второй пропуск внутритрубного дефектоскопа [21, 22].

Комплекс внутритрубных диагностических снарядов НПО «Спецнефтегаз» наиболее совершенный из отечественных диагностических снарядов, способный выявлять широкий спектр дефектов [88]. В отличии от первого пропуска (2003 год) снарядов ВТД, повторная диагностика (2005 год) дефектов КРН практически не выявила, что говорит о качестве проведенного ремонта. Однако по ее результатам, непосредственно в трассовых условиях, путём сопоставления и анализа результатов 2003 и 2005 годов, можно проследить тенденцию развития других дефектов потери металла, главным образом – коррозионных.
