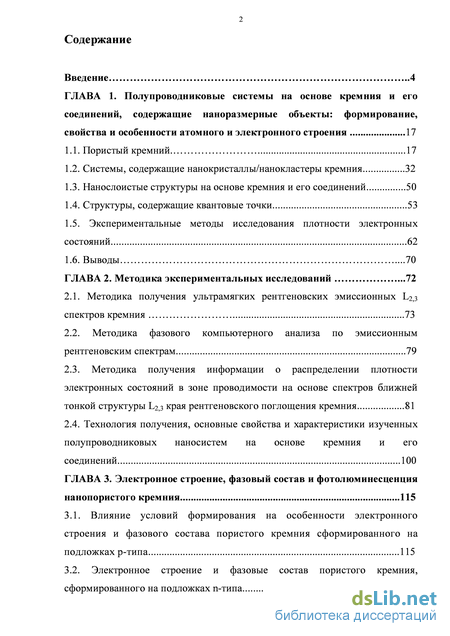

Содержание к диссертации

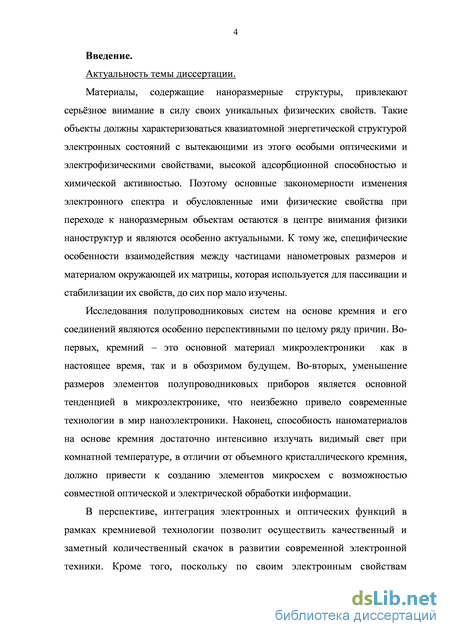

Введение

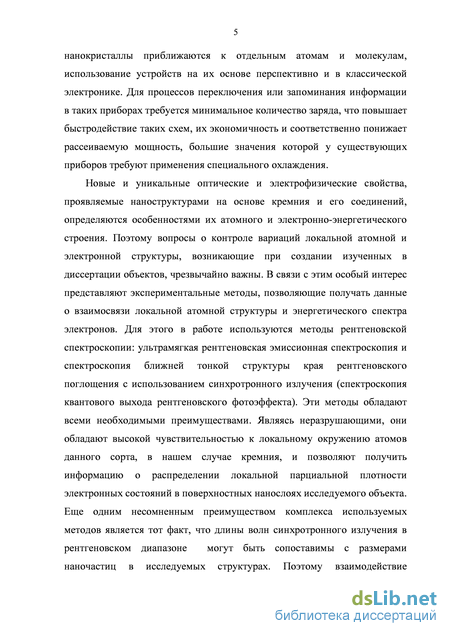

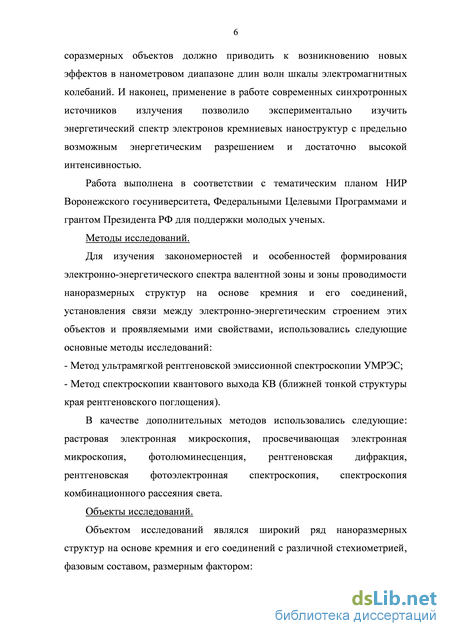

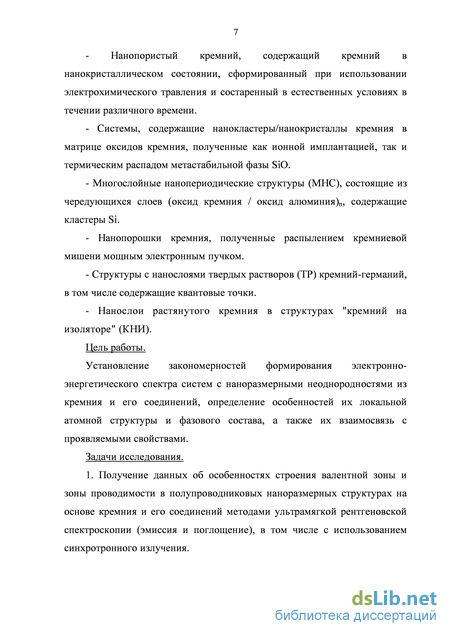

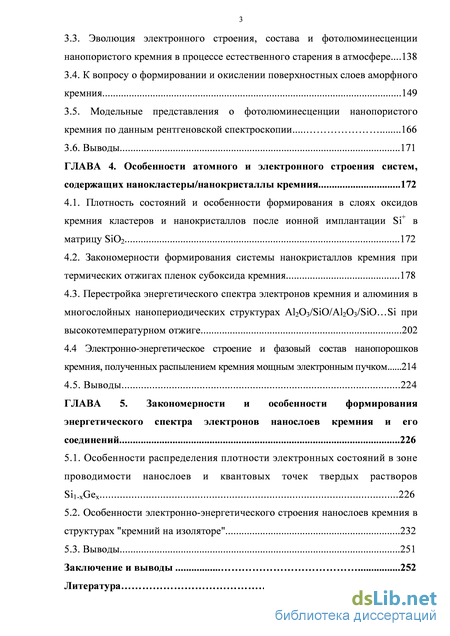

ГЛАВА 1. Полупроводниковые системы на основе кремния и его соединений, содержащие наноразмерные объекты: формирование, свойства и особенности атомного и электронного строения 17
1.1. Пористый кремний. 17
1.2. Системы, содержащие нанокристаллы/нанокластеры кремния 32
1.3. Нанослоистые структуры на основе кремния и его соединений 50
1.4. Структуры, содержащие квантовые точки 53
1.5. Экспериментальные методы исследования плотности электронных состояний 62
1.6. Выводы .70
ГЛАВА 2. Методика экспериментальных исследований .72
2.1. Методика получения ультрамягких рентгеновских эмиссионных L2,3
спектров кремния 73
2.2. Методика фазового компьютерного анализа по эмиссионным рентгеновским спектрам 79
2.3. Методика получения информации о распределении плотности электронных состояний в зоне проводимости на основе спектров ближней тонкой структуры L2,3 края рентгеновского поглощения кремния 81
2.4. Технология получения, основные свойства и характеристики изученных полупроводниковых наносистем на основе кремния и его соединений 100
ГЛАВА 3. Электронное строение, фазовый состав и фотолюминесценция нанопористого кремния 115
3.1. Влияние условий формирования на особенности электронного строения и фазового состава пористого кремния сформированного на подложках р-типа 115
3.2. Электронное строение и фазовые состав пористого кремния, сформированного на подложках n-типа .124
3.3. Эволюция электронного строения, состава и фотолюминесценции нанопористого кремния в процессе естественного старения в атмосфере...138
3.4. К вопросу о формировании и окислении поверхностных слоев аморфного кремния 149
3.5. Модельные представления о фотолюминесценции нанопористого кремния по данным рентгеновской спектроскопии 166
3.6. Выводы 171
ГЛАВА 4. Особенности атомного и электронного строения систем, содержащих нанокластеры/нанокристаллы кремния 172
4.1. Плотность состояний и особенности формирования в слоях оксидов кремния кластеров и нанокристаллов после ионной имплантации Si+ в матрицу SiO2 172
4.2. Закономерности формирования системы нанокристаллов кремния при термических отжигах пленок субоксида кремния 178
4.3. Перестройка энергетического спектра электронов кремния и алюминия в многослойны х нано периодическ и х структ ура х Al2O3/SiO/ Al2O3/SiO Si при
высокотемпературном отжиге 202
4.4 Электронно-энергетическое строение и фазовый состав нанопорошков кремния, полученных распылением кремния мощным электронным пучком 214
4.5. Выводы 224
ГЛАВА 5. Закономерности и особенности формирования энергетического спектра электронов нанослоев кремния и его соединений 226
5.1. Особенности распределения плотности электронных состояний в зоне проводимости нанослоев и квантовых точек твердых растворов Si1-xGex 226
5.2. Особенности электронно-энергетического строения нанослоев кремния в структурах "кремний на изоляторе" 232
5.3. Выводы 251
Заключение и выводы 252
Литература 254
- Системы, содержащие нанокристаллы/нанокластеры кремния
- Методика фазового компьютерного анализа по эмиссионным рентгеновским спектрам
- Электронное строение и фазовые состав пористого кремния, сформированного на подложках n-типа
- Закономерности формирования системы нанокристаллов кремния при термических отжигах пленок субоксида кремния
Системы, содержащие нанокристаллы/нанокластеры кремния

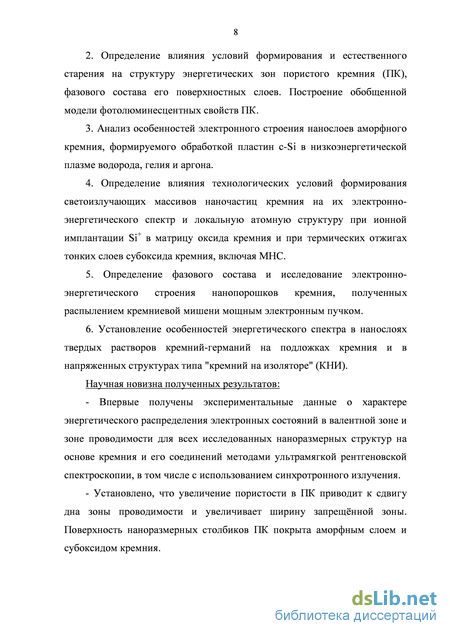

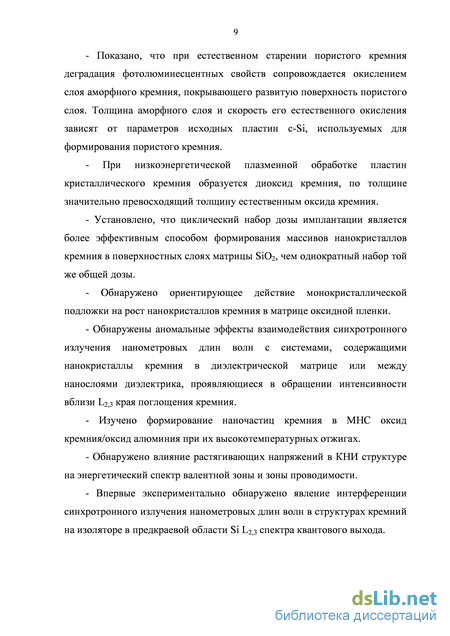

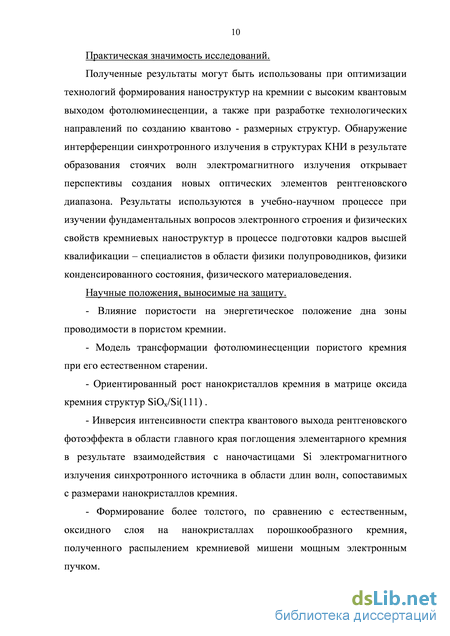

Практическая значимость исследований. Полученные результаты могут быть использованы при оптимизации технологий формирования наноструктур на кремнии с высоким квантовым выходом фотолюминесцен ции, а также при разработке технологически х направлений по созданию квантово - размерных структур. Обнаружение интерференции синхротронного излучения в структурах КНИ в результате образования стоячих волн электромагнитного излучения открывает перспективы создания новых оптических элементов рентгеновского диапазона. Результаты используются в учебно-научном процессе при изучении фундаментальных вопросов электронного строения и физических свойств кремниевых наноструктур в процессе подготовки кадров высшей квалификации – специалистов в области физики полупроводников, физики конденсированного состояния, физического материаловедения.
Научные положения, выносимые на защиту. - Влияние пористости на энергетическое положение дна зоны проводимости в пористом кремнии. - Модель трансформации фотолюминесценции пористого кремния при его естественном старении. - Ориентированный рост нанокристаллов кремния в матрице оксида кремния структур SiOx/Si(111) . - Инверсия интенсивности спектра квантового выхода рентгеновского фотоэффекта в области главного края поглощения элементарного кремния в результате взаимодействия c наночастицами Si электромагнитного излучения синхротронного источника в области длин волн, сопоставимых с размерами нанокристаллов кремния. - Формирование более толстого, по сравнению с естественным, оксидного слоя на нанокристаллах порошкообразного кремния, полученного распылением кремниевой мишени мощным электронным пучком. - Формирование кластеров кремния в поверхностных слоях многослойных нанопериодических структур (Al2O3/SiOx)n/Si(100) при высокотемпературных отжигах. - Образование провалов интенсивности в спектрах поглощения кремния Si L2,3 в результате эффективного Брэгговского отражения синхротронного излучения в многослойных нанопериодических структурах (Al2O3/SiOx)n/Si(100). - Появление хвостов плотности состояний вблизи краев валентной зоны и зоны проводимости нанослоев растянутого кремния и уменьшение энергетического расстояния между двумя главными максимумами плотности s-состояний в валентной зоне. - Явление интерференции синхротронного излучения перед главным L2,3 краем поглощения кремния в результате формирования стоячей электромагнитной волны в структурах КНИ.
Достоверность результатов работы.

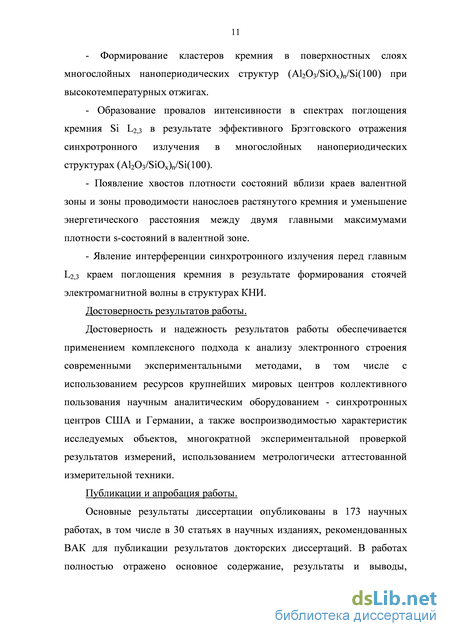

Достоверность и надежность результатов работы обеспечивается применением комплексного подхода к анализу электронного строения современными экспериментальными методами, в том числе с использованием ресурсов крупнейших мировых центров коллективного пользования научным аналитическим оборудованием - синхротронных центров США и Германии, а также воспроизводимостью характеристик исследуемых объектов, многократной экспериментальной проверкой результатов измерений, использованием метрологически аттестованной измерительной техники.
Публикации и апробация работы.
Основные результаты диссертации опубликованы в 173 научных работах, в том числе в 30 статьях в научных изданиях, рекомендованных ВАК для публикации результатов докторских диссертаций. В работах полностью отражено основное содержание, результаты и выводы, сформулированные в диссертации. Результаты диссертационной работы докладывались и обсуждались на более чем пятидесяти научных конференциях, симпозиумах и семинарах посвященных физике и технологии полупроводников, наноструктур, нанотехнологиям, физике поверхности и границ раздела, рентгеновской и электронной спектроскопии и материаловедению в: России, США, Германии, Франции, Японии, Испании, Великобритании, Швеции, Турции, Белоруссии, Бразилии, Австрии, и др.: Материалы исследований в 2003 и в 2011 году входили в сборник "Физика, химия и применение наноструктур" (Physics, chemistry and applications of nanostructures) издательства World Scientific Publishing. Результаты исследований используются в учебном процессе для подготовки специалистов в области физики полупроводников, физики твердого тела, материаловедения и нанотехнологий.

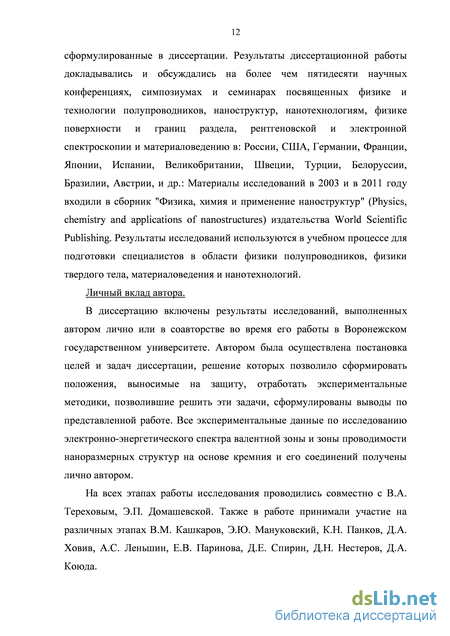

Личный вклад автора.
