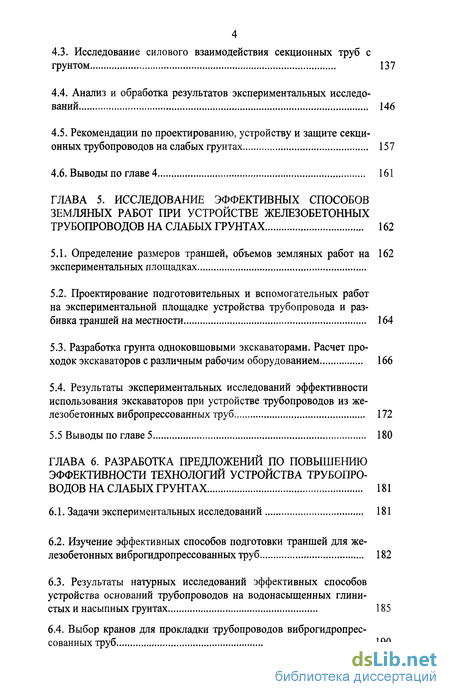

ГЛАВА 4. Исследование технологий устройства трубопроводов на слабых водонасыщенных глинистых и насыпных грунтах 134
4.1. Задачи исследований 134
4.2. Экспериментальные исследования компенсационных характеристик стыковых соединений трубопроводов 134
4.3. Исследование силового взаимодействия секционных труб с грунтом 137
4.4. Анализ и обработка результатов экспериментальных исследований 146
4.5. Рекомендации по проектированию, устройству и защите секционных трубопроводов на слабых грунтах 157
4.6. Выводы по главе 4 161
ГЛАВА 5. Исследование эффективных способов земляных работ при устройстве железобетонных трубопроводов на слабых грунтах 162
5.1. Определение размеров траншей, объемов земляных работ на 162 экспериментальных площадках
5.2. Проектирование подготовительных и вспомогательных работ на экспериментальной площадке устройства трубопровода и разбивка траншей на местности 164
5.3. Разработка грунта одноковшовыми экскаваторами. Расчет проходок экскаваторов с различным рабочим оборудованием 166
5.4. Результаты экспериментальных исследований эффективности использования экскаваторов при устройстве трубопроводов из железобетонных вибропрессованных труб 172
5.5 Выводы по главе 5 180
ГЛАВА 6. Разработка предложений по повышению эффективности технологий устройства трубопроводов на слабых грунтах 181
6.1. Задачи экспериментальных исследований 181
6.2. Изучение эффективных способов подготовки траншей для железобетонных виброгидропрессованных труб 182
6.3. Результаты натурных исследований эффективных способов устройства оснований трубопроводов на водонасыщенных глинистых и насыпных грунтах 185
6.4. Выбор кранов для прокладки трубопроводов виброгидропрессованных труб 190
6.5. Исследование эффективных технологий монтажа железобетонных виброгидропрессованных труб на слабых грунтах 195
6.6. Исследование эффективных способов засыпки траншей трубопроводов на слабых грунтах 200
6.7. Выводы по главе 6 203
Основные выводы 204
Приложение 1 Пример расчета кольцевых сечений виброгидро прессованных труб со спирально-перекрестным армированием на стадии изготовления 207
Список использованной литературы 214
- Анализ способов производства земляных работ при устройстве трубопроводов на слабых грунтах
- Оценка деформированного состояния виброгидропрессованных труб со спирально-перекрёстным и ортогональным армированием в в процессе распалубки наружной формы и снятии втулочного калибрующего кольца
- Определение усилий и оценка трещиностойкости кольцевых сечений опытных виброгидропрессованных труб на стадии изготовления
- Рекомендации по проектированию, устройству и защите секционных трубопроводов на слабых грунтах
Введение к работе

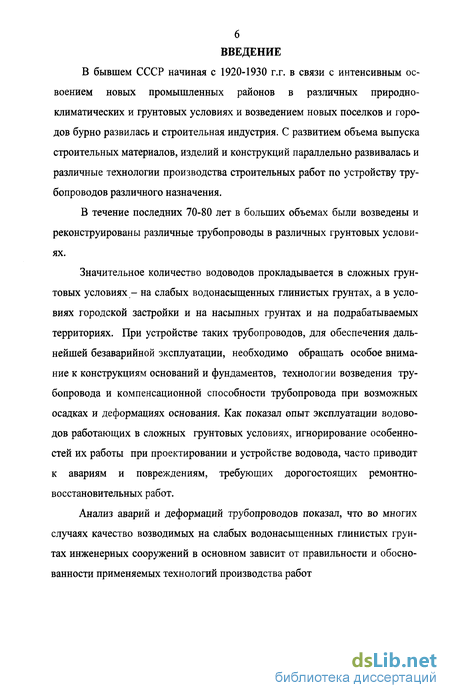

В бывшем СССР начиная с 1920-1930 г.г. в связи с интенсивным освоением новых промышленных районов в различных природно-климатических и грунтовых условиях и возведением новых поселков и городов бурно развилась и строительная индустрия. С развитием объема выпуска строительных материалов, изделий и конструкций параллельно развивалась и различные технологии производства строительных работ по устройству трубопроводов различного назначения.
В течение последних 70-80 лет в больших объемах были возведены и реконструированы различные трубопроводы в различных грунтовых условиях.

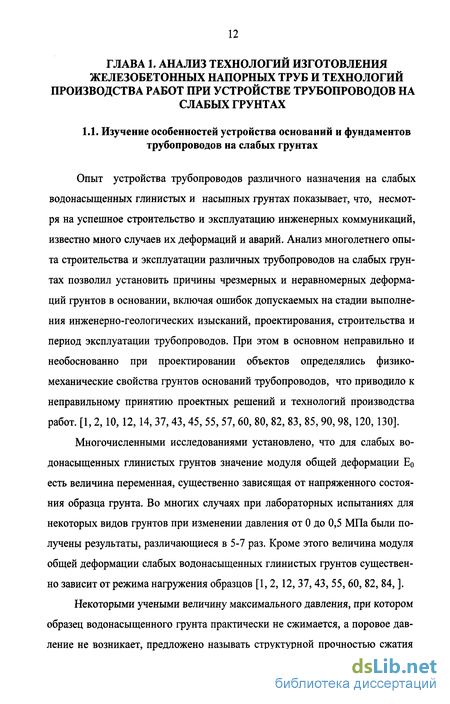

Значительное количество водоводов прокладывается в сложных грунтовых условиях - на слабых водонасыщенных глинистых грунтах, а в условиях городской застройки и на насыпных грунтах и на подрабатываемых территориях. При устройстве таких трубопроводов, для обеспечения дальнейшей безаварийной эксплуатации, необходимо обращать особое внимание к конструкциям оснований и фундаментов, технологии возведения трубопровода и компенсационной способности трубопровода при возможных осадках и деформациях основания. Как показал опыт эксплуатации водоводов работающих в сложных грунтовых условиях, игнорирование особенностей их работы при проектировании и устройстве водовода, часто приводит к авариям и повреждениям, требующих дорогостоящих ремонтно-восстановительных работ.
Анализ аварий и деформаций трубопроводов показал, что во многих случаях качество возводимых на слабых водонасыщенных глинистых грунтах инженерных сооружений в основном зависит от правильности и обоснованности применяемых технологий производства работ

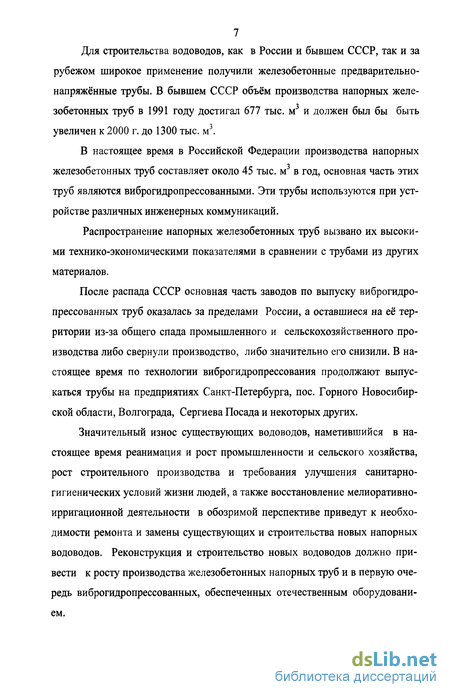

7 Для строительства водоводов, как в России и бывшем СССР, так и за
рубежом широкое применение получили железобетонные предварительно-напряжённые трубы. В бывшем СССР объём производства напорных желе-зобетонных труб в 1991 году достигал 677 тыс. м и должен был бы быть увеличен к 2000 г. до 1300 тыс. м3.
В настоящее время в Российской Федерации производства напорных железобетонных труб составляет около 45 тыс. м в год, основная часть этих труб являются виброгидропрессованными. Эти трубы используются при устройстве различных инженерных коммуникаций.
Распространение напорных железобетонных труб вызвано их высокими технико-экономическими показателями в сравнении с трубами из других материалов.
После распада СССР основная часть заводов по выпуску виброгидро-прессованных труб оказалась за пределами России, а оставшиеся на её территории из-за общего спада промышленного и сельскохозяйственного производства либо свернули производство, либо значительно его снизили. В настоящее время по технологии виброгидропрессования продолжают выпускаться трубы на предприятиях Санкт-Петербурга, пос. Горного Новосибирской области, Волгограда, Сергиева Посада и некоторых других.
Значительный износ существующих водоводов, наметившийся в настоящее время реанимация и рост промышленности и сельского хозяйства, рост строительного производства и требования улучшения санитарно-гигиенических условий жизни людей, а также восстановление мелиоративно-ирригационной деятельности в обозримой перспективе приведут к необходимости ремонта и замены существующих и строительства новых напорных водоводов. Реконструкция и строительство новых водоводов должно привести к росту производства железобетонных напорных труб и в первую очередь виброгидропрессованных, обеспеченных отечественным оборудованием.
Для снижения трудоемкости и материалоемкости таких труб, что явля

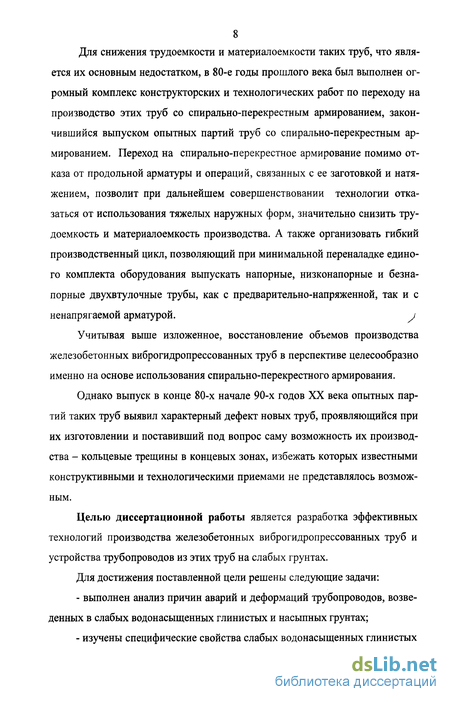

ется их основным недостатком, в 80-е годы прошлого века был выполнен ог
ромный комплекс конструкторских и технологических работ по переходу на
производство этих труб со спирально-перекрестным армированием, закон
чившийся выпуском опытных партий труб со спирально-перекрестным ар
мированием. Переход на спирально-перекрестное армирование помимо от
каза от продольной арматуры и операций, связанных с ее заготовкой и натя
жением, позволит при дальнейшем совершенствовании технологии отка
заться от использования тяжелых наружных форм, значительно снизить тру
доемкость и материалоемкость производства. А также организовать гибкий
производственный цикл, позволяющий при минимальной переналадке едино
го комплекта оборудования выпускать напорные, низконапорные и безна
порные двухвтулочные трубы, как с предварительно-напряженной, так и с
ненапрягаемой арматурой. у
Учитывая выше изложенное, восстановление объемов производства железобетонных виброгидропрессованных труб в перспективе целесообразно именно на основе использования спирально-перекрестного армирования.
Однако выпуск в конце 80-х начале 90-х годов XX века опытных партий таких труб выявил характерный дефект новых труб, проявляющийся при их изготовлении и поставивший под вопрос саму возможность их производства - кольцевые трещины в концевых зонах, избежать которых известными конструктивными и технологическими приемами не представлялось возможным.
Целью диссертационной работы является разработка эффективных технологий производства железобетонных виброгидропрессованных труб и устройства трубопроводов из этих труб на слабых грунтах.
Для достижения поставленной цели решены следующие задачи:

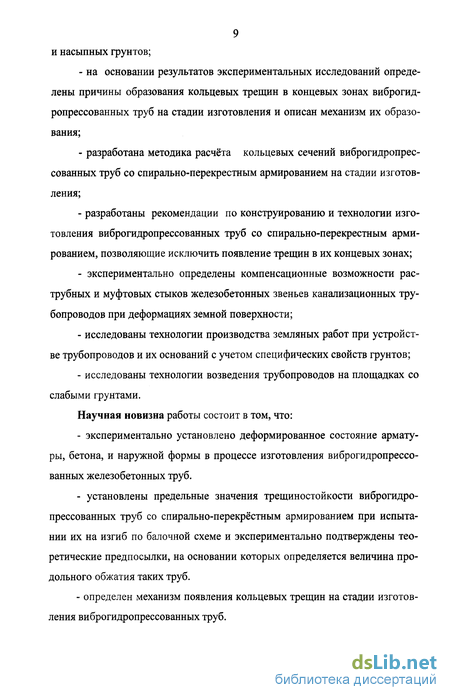

выполнен анализ причин аварий и деформаций трубопроводов, возведенных в слабых водонасыщенных глинистых и насыпных грунтах;
изучены специфические свойства слабых водонасыщенных глинистых
9 и насыпных грунтов;
на основании результатов экспериментальных исследований определены причины образования кольцевых трещин в концевых зонах виброгид-ропрессованных труб на стадии изготовления и описан механизм их образования;
разработана методика расчёта кольцевых сечений виброгидропрес-сованных труб со спирально-перекрестным армированием на стадии изготовления;
разработаны рекомендации по конструированию и технологии изготовления виброгидропрессованных труб со спирально-перекрестным армированием, позволяющие исключить появление трещин в их концевых зонах;
экспериментально определены компенсационные возможности раструбных и муфтовых стыков железобетонных звеньев канализационных трубопроводов при деформациях земной поверхности;
исследованы технологии производства земляных работ при устройстве трубопроводов и их оснований с учетом специфических свойств грунтов;
исследованы технологии возведения трубопроводов на площадках со слабыми грунтами.
Научная новизна работы состоит в том, что:
экспериментально установлено деформированное состояние арматуры, бетона, и наружной формы в процессе изготовления виброгидропрессованных железобетонных труб.
установлены предельные значения трещиностойкости виброгидропрессованных труб со спирально-перекрёстным армированием при испытании их на изгиб по балочной схеме и экспериментально подтверждены теоретические предпосылки, на основании которых определяется величина продольного обжатия таких труб.
определен механизм появления кольцевых трещин на стадии изготовления виброгидропрессованных труб.

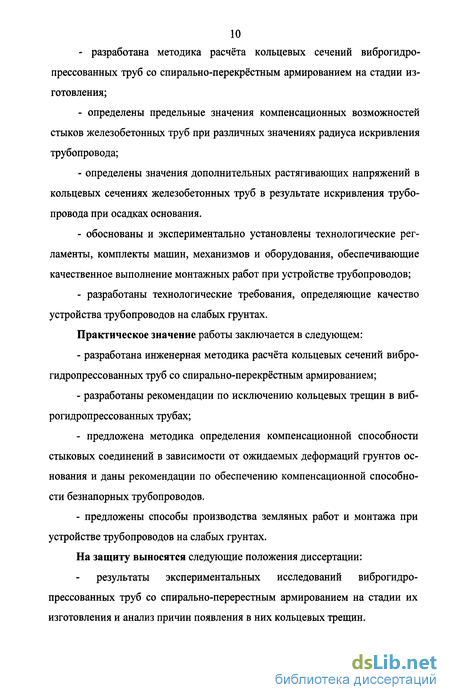

- разработана методика расчёта кольцевых сечений виброгидро-
прессованных труб со спирально-перекрёстным армированием на стадии изготовления;
определены предельные значения компенсационных возможностей стыков железобетонных труб при различных значениях радиуса искривления трубопровода;
определены значения дополнительных растягивающих напряжений в кольцевых сечениях железобетонных труб в результате искривления трубопровода при осадках основания.
обоснованы и экспериментально установлены технологические регламенты, комплекты машин, механизмов и оборудования, обеспечивающие качественное выполнение монтажных работ при устройстве трубопроводов;
разработаны технологические требования, определяющие качество устройства трубопроводов на слабых грунтах.
Практическое значение работы заключается в следующем:
разработана инженерная методика расчёта кольцевых сечений вибро-гидропрессованных труб со спирально-перекрёстным армированием;
разработаны рекомендации по исключению кольцевых трещин в виб-рогидропрессованных трубах;
предложена методика определения компенсационной способности стыковых соединений в зависимости от ожидаемых деформаций грунтов основания и даны рекомендации по обеспечению компенсационной способности безнапорных трубопроводов.
предложены способы производства земляных работ и монтажа при устройстве трубопроводов на слабых грунтах.
На защиту выносятся следующие положения диссертации:

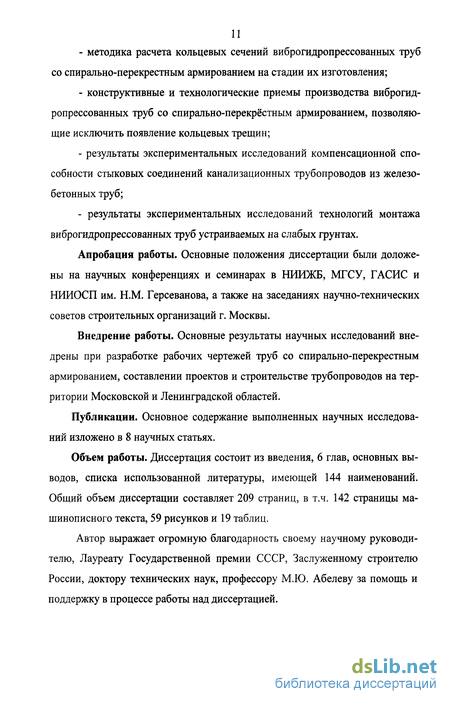

результаты экспериментальных исследований виброгидро-прессованных труб со спирально-перерестным армированием на стадии их изготовления и анализ причин появления в них кольцевых трещин.
методика расчета кольцевых сечений виброгидропрессованных труб со спирально-перекрестным армированием на стадии их изготовления;
конструктивные и технологические приемы производства виброгидропрессованных труб со спирально-перекрёстным армированием, позволяющие исключить появление кольцевых трещин;
результаты экспериментальных исследований компенсационной способности стыковых соединений канализационных трубопроводов из железобетонных труб;
результаты экспериментальных исследований технологий монтажа виброгидропрессованных труб устраиваемых на слабых грунтах.
Апробация работы. Основные положения диссертации были доложены на научных конференциях и семинарах в НИИЖБ, МГСУ, ГАСИС и НИИОСП им. Н.М. Герсеванова, а также на заседаниях научно-технических советов строительных организаций г. Москвы.
Внедрение работы. Основные результаты научных исследований внедрены при разработке рабочих чертежей труб со спирально-перекрестным армированием, составлении проектов и строительстве трубопроводов на территории Московской и Ленинградской областей.
Публикации. Основное содержание выполненных научных исследований изложено в 8 научных статьях.
Объем работы. Диссертация состоит из введения, 6 глав, основных выводов, списка использованной литературы, имеющей 144 наименований. Общий объем диссертации составляет 209 страниц, в т.ч. 142 страницы машинописного текста, 59 рисунков и 19 таблиц.
