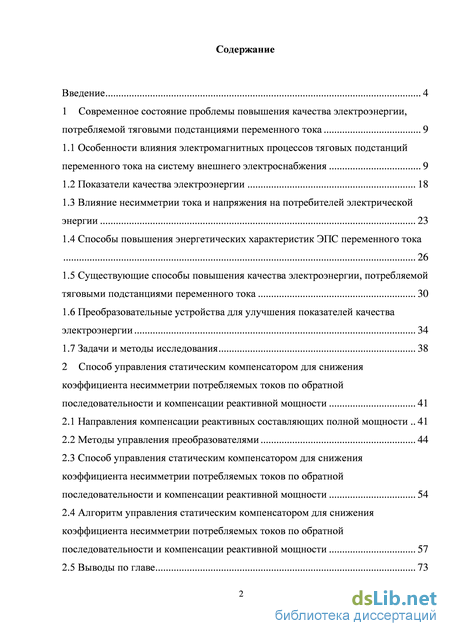

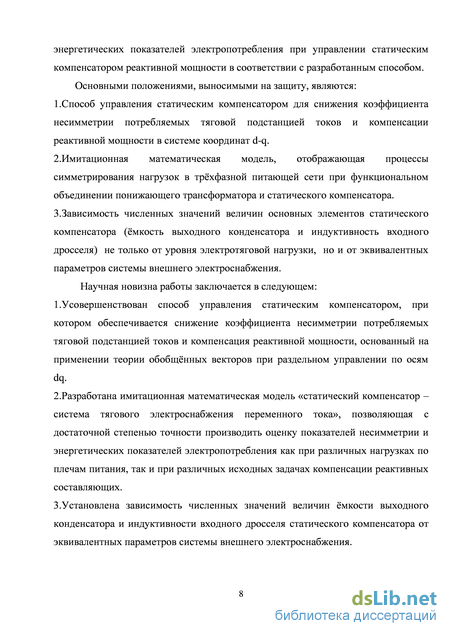

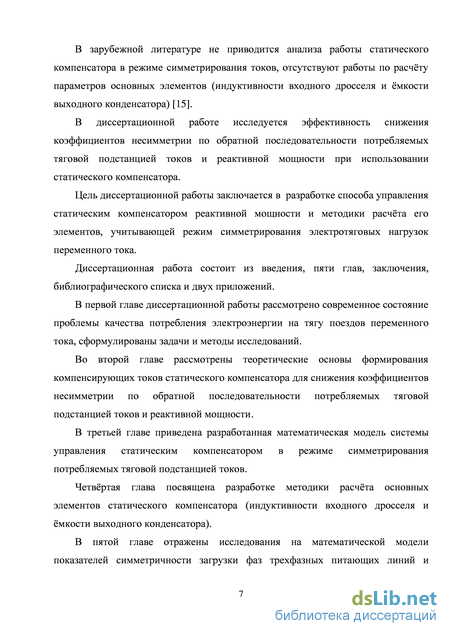

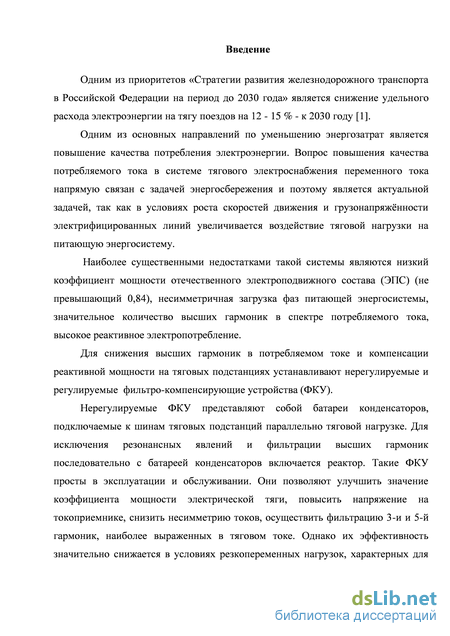

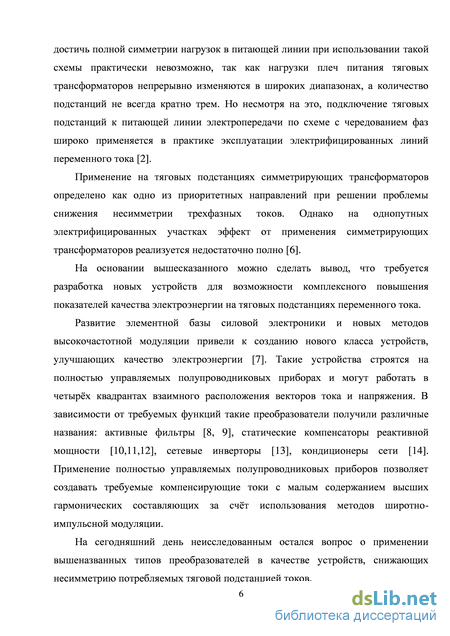

1 Современное состояние проблемы повышения качества электроэнергии, потребляемой тяговыми подстанциями переменного тока 9

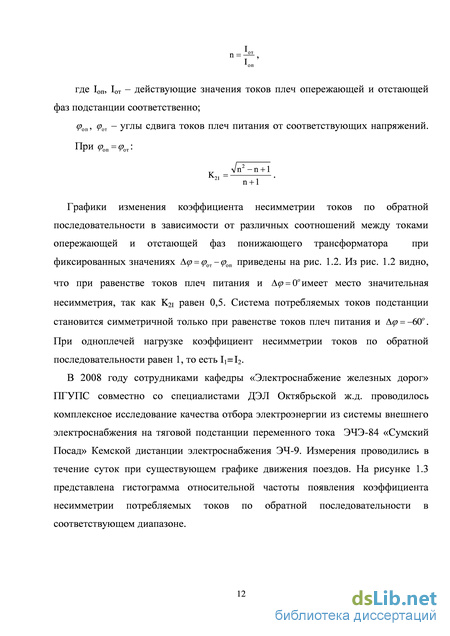

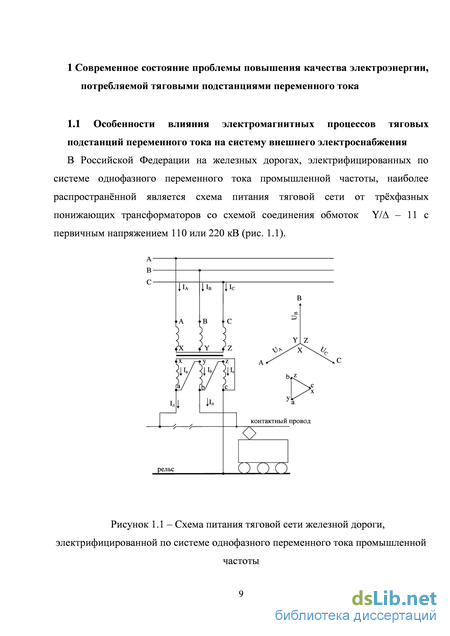

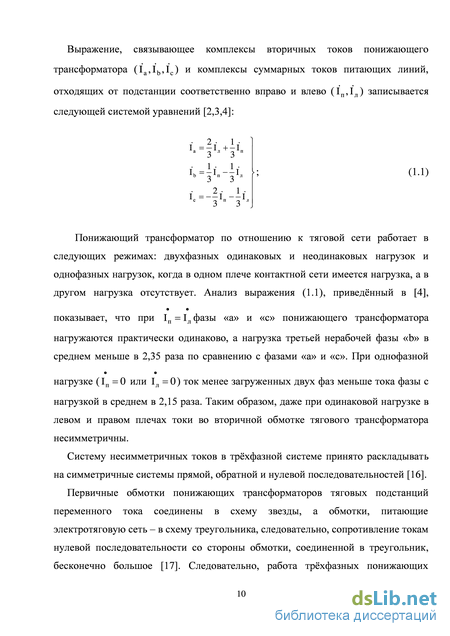

1.1 Особенности влияния электромагнитных процессов тяговых подстанций переменного тока на систему внешнего электроснабжения 9
1.2 Показатели качества электроэнергии 18

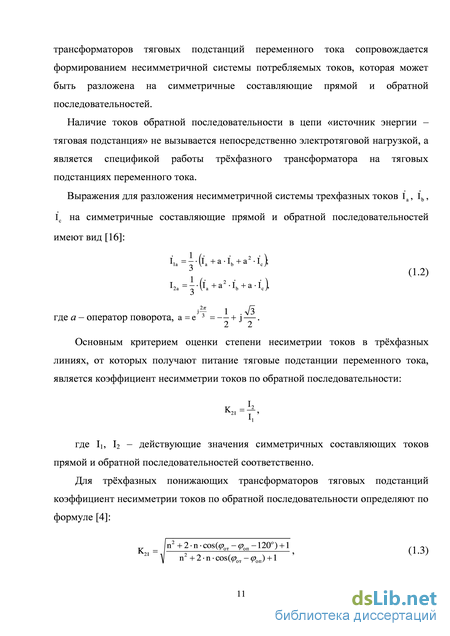

1.3 Влияние несимметрии тока и напряжения на потребителей электрической энергии 23
1.4 Способы повышения энергетических характеристик ЭПС переменного тока 26

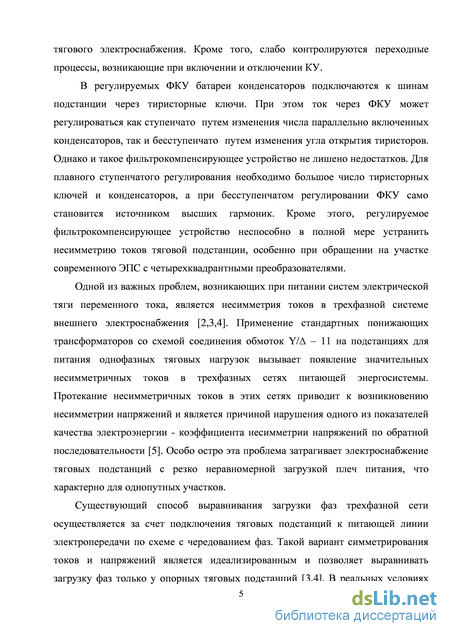

1.5 Существующие способы повышения качества электроэнергии, потребляемой тяговыми подстанциями переменного тока 30
1.6 Преобразовательные устройства для улучшения показателей качества электроэнергии 34
1.7 Задачи и методы исследования 38
2 Способ управления статическим компенсатором для снижения коэффициента несимметрии потребляемых токов по обратной последовательности и компенсации реактивной мощности 41
2.1 Направления компенсации реактивных составляющих полной мощности 41
2.2 Методы управления преобразователями 44
2.3 Способ управления статическим компенсатором для снижения коэффициента несимметрии потребляемых токов по обратной последовательности и компенсации реактивной мощности 54
2.4 Алгоритм управления статическим компенсатором для снижения коэффициента несимметрии потребляемых токов по обратной последовательности и компенсации реактивной мощности 57
2.5 Выводы по главе 73

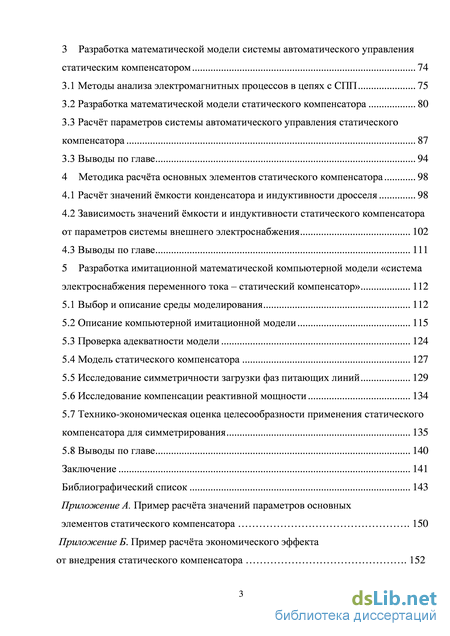

3 Разработка математической модели системы автоматического управления статическим компенсатором 74
3.1 Методы анализа электромагнитных процессов в цепях с СПП 75
3.2 Разработка математической модели статического компенсатора 80
3.3 Расчт параметров системы автоматического управления статического компенсатора 87
3.3 Выводы по главе 94
4 Методика расчта основных элементов статического компенсатора 98
4.1 Расчт значений мкости конденсатора и индуктивности дросселя 98
4.2 Зависимость значений мкости и индуктивности статического компенсатора от параметров системы внешнего электроснабжения 102
4.3 Выводы по главе 111
5 Разработка имитационной математической компьютерной модели «система электроснабжения переменного тока – статический компенсатор» 112
5.1 Выбор и описание среды моделирования 112
5.2 Описание компьютерной имитационной модели 115
5.3 Проверка адекватности модели 124
5.4 Модель статического компенсатора 127
5.5 Исследование симметричности загрузки фаз питающих линий 129
5.6 Исследование компенсации реактивной мощности 134
5.7 Технико-экономическая оценка целесообразности применения статического компенсатора для симметрирования 135
5.8 Выводы по главе 140
Заключение 141
Библиографический список 143
