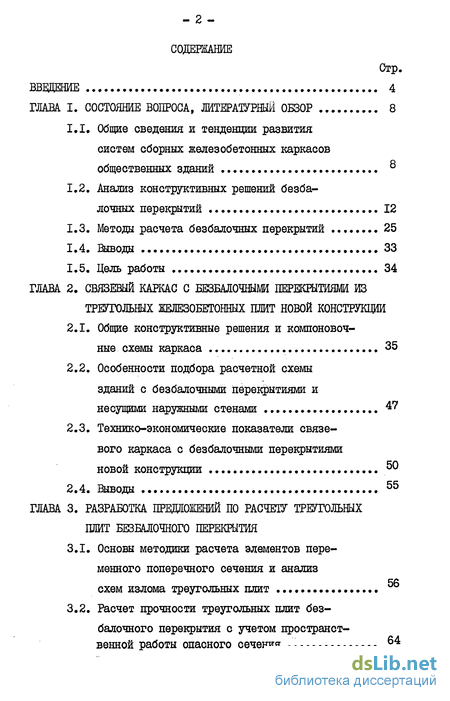

Содержание к диссертации
ВВВДЕНИЕ 4
ГЛАВА I. СОСТОЯНИЕ ВОПРОСА, ЛИТЕРАТУРНЫЙ ОБЗОР 8
1.1. Общие сведения и тенденции развития систем сборных железобетонных каркасов общественных зданий 8
1.2. Анализ конструктивных решений безбалочных перекрытий 12
1.3. Методы расчета безбалочных перекрытий 25
1.4. Выводы • 33
1.5. Цель работы 34
ГЛАВА 2. СВЯЗЕВЫЙ КАРКАС С БЕЗБАЛОЧНЫШ ПЕРЕКРЫТИЯМИ ИЗ ТРЕУГОЛЬНЫХ ЖЕЛЕЗОБЕТОННЫХ ГОШТ НОВОЙ КОНСТРУКЦИИ
2.1. Общие конструктивные решения и компоновочные схемы каркаса 35
2.2. Особенности подбора расчетной схемы зданий с безбалочными перекрытиями и
несущими наружными стенами 47
2.3. Технико-экономические показатели связевого каркаса с безбалочными перекрытиями
новой конструкции 50
2.4. Выводы 55
ГЛАВА 3. РАЗРАБОТКА ПРЕДЛОЖЕНИЙ ПО РАСЧЕТУ ТРЕУГОЛЬНЫХ ПЛИТ ЕЕЗЕАЛ0ЧН0Г0 ПЕРЕКРЫТИЯ
3.1. Основы методики расчета элементов переменного поперечного сечения и анализ
схем излома треугольных плит
3.2. Расчет прочности треугольных плит без балочного перекрытия с учетом пространственной работы опасного сечения б4.

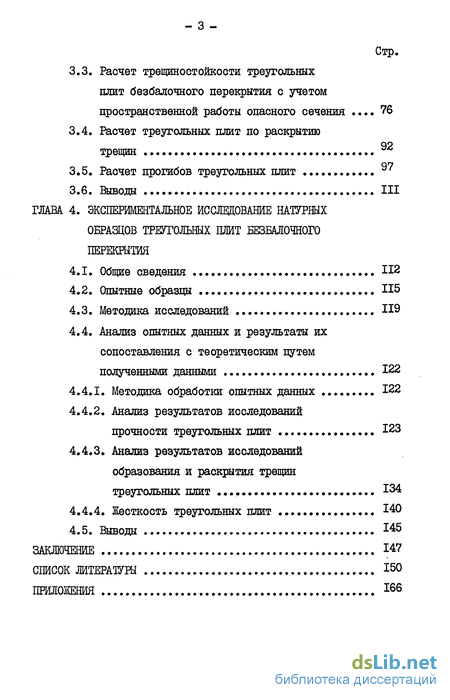

3.3. Расчет трещиностойкости треугольных плит безбалочного перекрытия с учетом пространственной работы опасного сечения 76
3.4. Расчет треугольных плит по раскрытию трещин
3.5. Расчет прогибов треугольных плит 97
3.6. Выводы III
ГЛАВА 4. ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЩОВАНИЕ НАТУРНЫХ ОБРАЗЦОВ ТРЕУГОЛЬНЫХ ПЛИТ БЕЗБАЛОЧНОГО ПЕРЕКРЫТИЯ
4.1. Общие сведения 112
4.2. Опытные образцы 115
4.3. Методика исследований П9
4.4. Анализ опытных данных и результаты их сопоставления с теоретическим путем полученными данными
4.4.1. Методика обработки опытных данных 122
4.4.2. Анализ результатов исследований прочности треугольных плит 123
4.4.3. Анализ результатов исследований образования и раскрытия трещин треугольных плит I34
4.4.4. Жесткость треугольных плит 140
4.5. Выводы
ЗАКЛЮЧЕНИЕ 147
СПИСОК ЛИТЕРАТУРЫ 150
ПРИЛОЖЕНИЯ 1

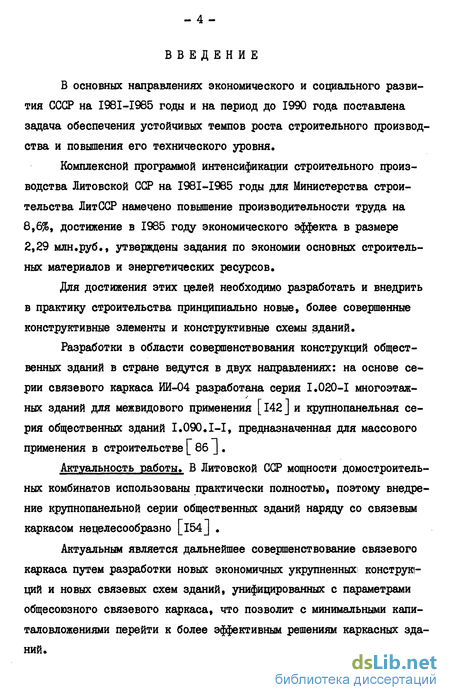

Введение к работе
В основных направлениях экономического и социального развития СССР на I98I-I985 годы и на период до 1990 года поставлена задача обеспечения устойчивых темпов роста строительного производства и повышения его технического уровня,
Комплексной программой интенсификации строительного производства Литовской ССР на I98I-I985 годы для Министерства строительства ЛитССР намечено повышение производительности труда на 8,6%, достижение в 1985 году экономического эффекта в размере 2,29 млн.руб., утверждены задания по экономии основных строительных материалов и энергетических ресурсов.
Для достижения этих целей необходимо разработать и внедрить в практику строительства принципиально новые, более совершенные конструктивные элементы и конструктивные схемы зданий.
Разработки в области совершенствования конструкций общественных зданий в стране ведутся в двух направлениях: на основе серии связевого каркаса ИИ-04 разработана серия I.020-1 многоэтажных зданий для межвидового применения [142 J и крупнопанельная серия общественных зданий 1.090.1-І, предназначенная для массового применения в строительстве L 86 J.
Актуальность работы. В Литовской ССР мощности домостроительных комбинатов использованы практически полностью, поэтому внедрение крупнопанельной серии общественных зданий наряду со связевым каркасом нецелесообразно [l54J .
Актуальным является дальнейшее совершенствование связевого каркаса путем разработки новых экономичных укрупненных! конструкций и новых связевых схем зданий, унифицированных с параметрами общесоюзного связевого каркаса, что позволит с минимальными капиталовложениями перейти к более эффективным решениям каркасных зданий.

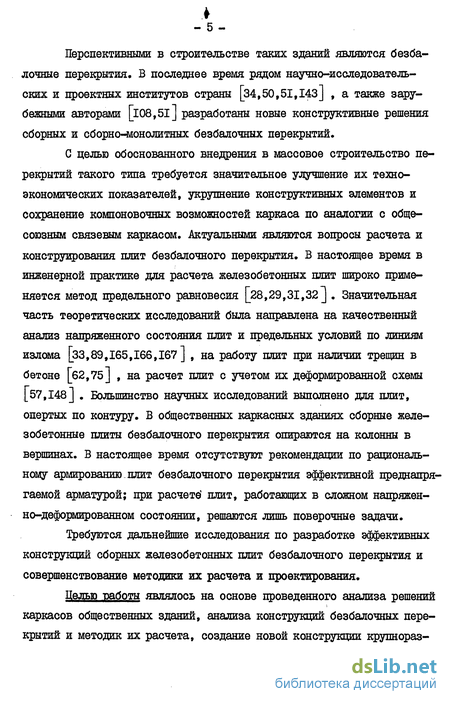

Перспективными в строительстве таких зданий являются безбалочные перекрытия, В последнее время рядом научно-исследовательских и проектных институтов страны [34,50,51,143] , а также зарубежными авторами [і08,51] разработаны новые конструктивные решения сборных и сборно-монолитных безбалочных перекрытий.
С целью обоснованного внедрения в массовое строительство перекрытий такого типа требуется значительное улучшение их техно-экономических показателей, укрупнение конструктивных элементов и сохранение компоновочных возможностей каркаса по аналогии с общесоюзным связевым каркасом. Актуальными являются вопросы расчета и конструирования плит безбалочного перекрытия. В настоящее время в инженерной практике для расчета железобетонных плит широко применяется метод предельного равновесия [28,29,31,32] . Значительная часть теоретических исследований была направлена на качественный анализ напряженного состояния плит и предельных условий по линиям излома [33,89,165,166,167 ] , на работу плит при наличии трещин в бетоне [б2,7б] , на расчет плит с учетом их деформированной схемы [57,148] . Большинство научных исследований выполнено для плит, опертых по контуру. В общественных каркасных зданиях сборные железобетонные плиты безбалочного перекрытия опираются на колонны в вершинах. В настоящее время отсутствуют рекомендации по рациональному армированию плит безбалочного перекрытия эффективной преднапря-гаемой арматурой; при расчете плит, работающих в сложном напряженно-деформированном состоянии, решаются лишь поверочные задачи.
Требуются дальнейшие исследования по разработке эффективных конструкций сборных железобетонных плит безбалочного перекрытия и совершенствование методики их расчета и проектирования.

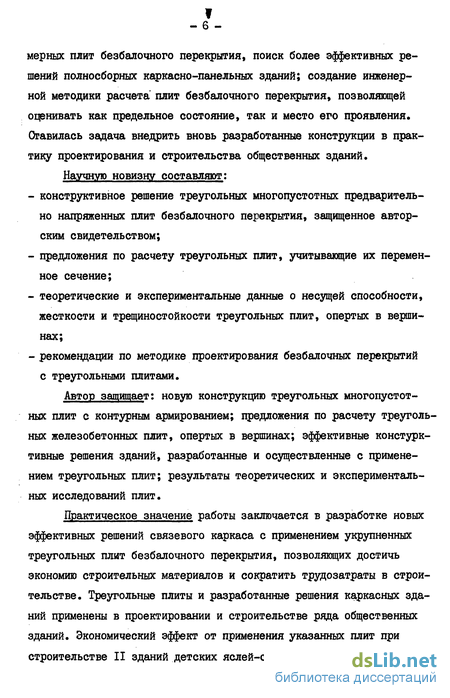

Целью работы являлось на основе проведенного анализа решений каркасов общественных зданий, анализа конструкций безбалочных перекрытий и методик их расчета, создание новой конструкции крупноразмерных плит безбалочного перекрытия, поиск более эффективных решений полносборных каркасно-панельных зданий; создание инженерной методики расчета плит безбалочного перекрытия, позволяющей оценивать как предельное состояние, так и место его проявления. Огавилась задача внедрить вновь разработанные конструкции в практику проектирования и строительства общественных зданий, Научную новизну составляют;
- конструктивное решение треугольных многопустотных предварительно напряженных плит безбалочного перекрытия, защищенное авторским свидетельством;
- предложения по расчету треугольных плит, учитывающие их переменное сечение;
- теоретические и экспериментальные данные о несущей способности, жесткости и трещиностойкости треугольных плит, опертых в вершинах;
- рекомендации по методике проектирования безбалочных перекрытий с треугольными плитами.
Автор защищает: новую конструкцию треугольных многопустотных плит с контурным армированием; предложения по расчету треугольных железобетонных плит, опертых в вершинах; эффективные констурк-тивные решения зданий, разработанные и осуществленные с применением треугольных плит; результаты теоретических и экспериментальных исследований плит.
Практическое значение работы заключается в разработке новых эффективных решений связевого каркаса с применением укрупненных треугольных плит безбалочного перекрытия, позволяющих достичь экономию строительных материалов и сократить трудозатраты в строительстве. Треугольные плиты и разработанные решения каркасных зданий применены в проектировании и строительстве ряда общественных зданий. Экономический эффект от применения указанных плит при строительстве II зданий детских яслей-садов (типовой проект 9444т) составляет 206 тыс.рублей,

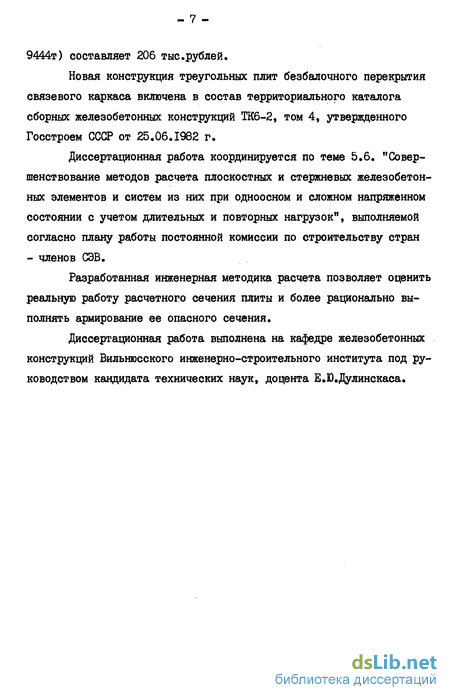

Новая конструкция треугольных плит безбалочного перекрытия связевого каркаса включена в состав территориального каталога сборных железобетонных конструкций ТК6-2, том 4, утвержденного Госстроем СССР от 25.06.1982 г.
Диссертационная работа координируется по теме 5.6. "Совершенствование методов расчета плоскостных и стержневых железобетонных элементов и систем из них при одноосном и сложном напряженном состоянии с учетом длительных и повторных нагрузок", выполняемой согласно плану работы постоянной комиссии по строительству стран - членов СЭВ.
Разработанная инженерная методика расчета позволяет оценить реальную работу расчетного сечения плиты и более рационально выполнять армирование ее опасного сечения.
Диссертационная работа выполнена на кафедре железобетонных конструкций Вильнюсского инженерно-строительного института под руководством кандидата технических наук, доцента Е.Ю.Дулинскаса.
