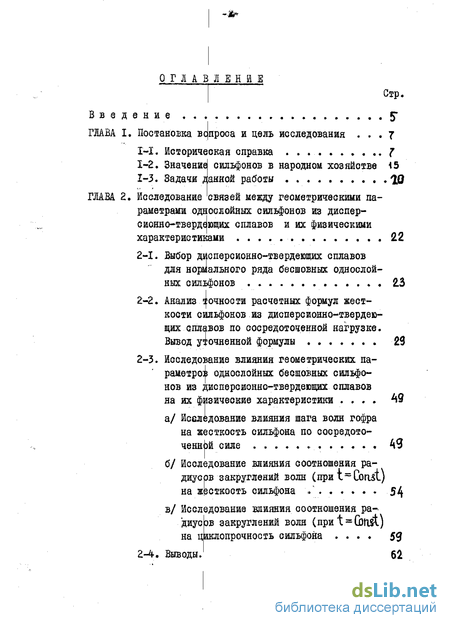

Содержание к диссертации
Стр.
Введение . . 5"
ГЛАВА I. Постановка вопроса и цель исследования ... 7

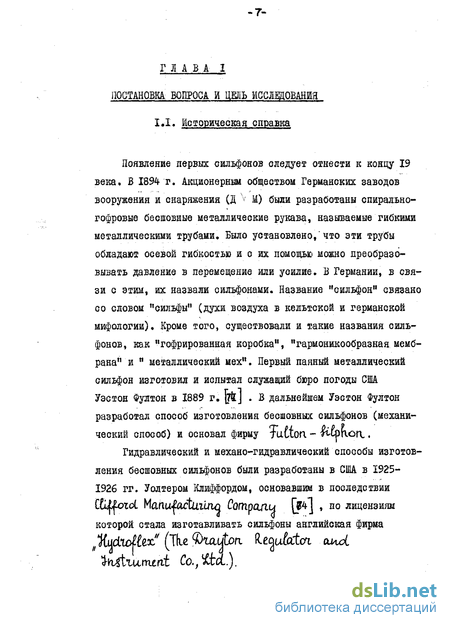

1-І. Историческая справка . . J

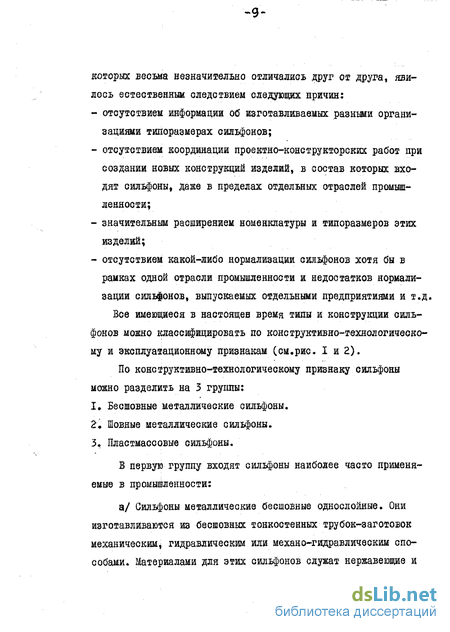

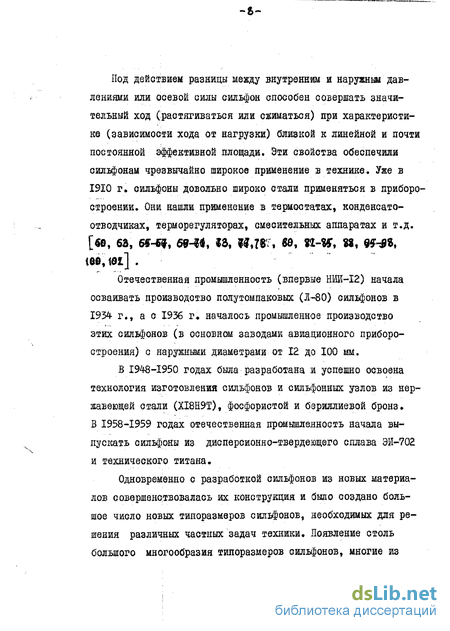

1-2. ЗначениеІ сильфонов в народном хозяйстве \Ь 1-3. Задачи данной работы .......... 10
ГЛАВА 2. Исследование связей между геометрическими па
раметрами однослойных сильфонов из диспер-
сионно-твердеющих сплавов и их физическими
характеристиками 22
2-І. Выбор дйсдерсноняо-твердеющих сплавов
для нормального ряда бесшовных однослой
ных сильфонов 23
2-2. Анализ точности расчетных формул жест
кости сильфонов аз диспереионно-твердею-
щих сплавов по сосредоточенной нагрузке.
Вывод уточненной формулы 29
2-3. Исследование влияния геометрических параметров однослойных бесшовных сильфонов из дисперсионно-твердеющих сплавов на их физические характеристики .... 49
а/ исследование влияния шага волн гофра
на жесткость еильфона по сосредото
ченной силе 49
б/ Исследование влияния соотношения радиусов закруглений волн (приї-Const) на жрсюсость еильфона V . . . . . 54
икзк
S3 62
в/ Исследование влияния соотношения ра~ диусЬв закругленій воля (при *t = Gotu&t) на циклопрочность еильфона ....
2-4. Выводы.
-s-
Стр.
ГЛАВА 3. Обоснование основных положений разрабатываемого нормального ряда однослойных сильфонов из дисперсионно-твердеющих сплавов . . . . , 63
3-І, Выбор исходного параметра разрабатывае
мого ряда сильфонов 63
3-2. Обоснование принятых значений наружного и внутреннего диаметров сильфонов и наружного диаметра трубок-заготовок , . . 6&
3-3. Выбор значений толщины стенки трубок-
заготовок ........ 74
3-4, Выбор геометрии гофрированной части
сильфонов Ы
3-5. Допускаемые отклонения толщины стенки
трубок-заготовок , ЪЪ
3-6. Допускаемые отклонения значений наруж
ного и внутреннего диаметров и шага
волн гофра сильфонов . $6
а/ Допускаемые отклонения наружного
диаметра оильфонов . . Ь$
6/ Допускаемые отклонения внутреннего диаметра сильфонов ........ %3
в/ Допускаемые отклонения шага волн
гофра сияьфонов <ЬЪ
3-7. Допускаемые отклонения жесткости
сильфонов разрабатываемого ряда . . , дб
3-8» Выводы . . . . . \\
ГЛАВА 4. исследование физических характеристик разработанного ряда однослойных сильфонов из дионерсионно-твердеющих сплавов ...... 419
4-І. Определение величин максимального рабо- И9 чего хода и максимального рабочего давления сильфонов разработанного ряда
*i*
Отр«
а/ Методика определения максимального рабочего
хода и расчет максимального рабочего хода
разработанных оильфонов \2Ь
б/ Методика определения максимального рабочего внутреннего давления и расчет максимального рабочего внутреннего давления разработанных оильфонов ....... \Ъ\
4-„ Циклопрочность разработанных оильфонов . . . \ЪЪ
4-3. К вопросу об устойчивости разработанных
оильфонов под действием внутреннего дав
ления . . , \k\
4-4. Исследование резонансных частот и амплитудно-
частотных характеристик оильфонов разработан
ного ряда ... * ..... \S\
4-5. Выводы - <60
Глава 5, Расчет, технико-экономической эффективное- , ти от внедрения разработанного ряда оильфонов из диопероионно-твердэщих сплавов ...... \{
Заключение . {68
Литература : . . 472
Приложение - ГОСТ ШХ5-66 \%\
** Ш*-
Введение к работе

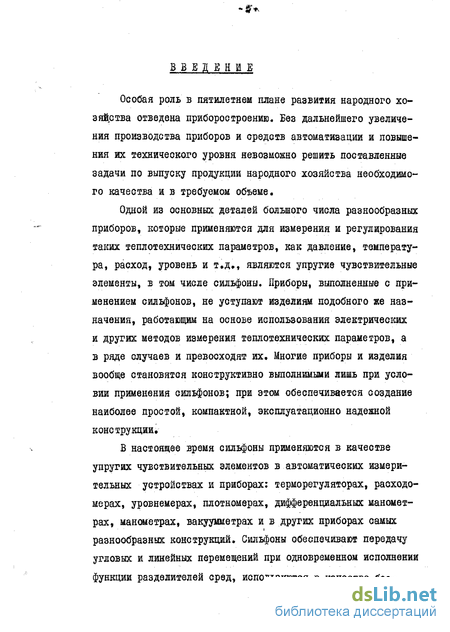

Особая роль в пятилетнем плане развития народного хозяйства отведена приборостроению. Без дальнейшего увеличения производства приборов и средств автоматизации и повышения их технического уровня невозможно решить поставленные задача по выпуску продукции народного хозяйства необходимого качества и в требуемом объеме.
Одной из основных деталей большого числа разнообразных приборов, которые применяются для измерения и регулирования таких теплотехнических параметров, как давление, температура, расход, уровень и т.д., являются упругие чувствительные элементы, в том числе сильфоны* Приборы, выполненные о применением сильфонов, не уступают изделиям подобного же назначения, работающим на основе использования электрических и других методов измерения теплотехнических параметров, а в ряде случаев и превосходят их. Многие приборы и изделия вообще становятся конструктивно выполнимыми лишь при условии применения сильфонов; при этом обеспечивается создание наиболее простой, компактной, эксплуатационно надежной конструкции»
В настоящее время сильфоны применяются в качестве упругих чувствительных элементов в автоматических измерительных устройствах и приборах: терморегуляторах, расходомерах, уровнемерах, плотномерах, дифференциальных манометрах, манометрах, вакуумметрах и в других приборах самых разнообразных конструкций. Сильфоны обеспечивают передачу угловых и линейных перемещений при одновременном исполнении функции разделителей сред, используются в качестве бес-
-fc-

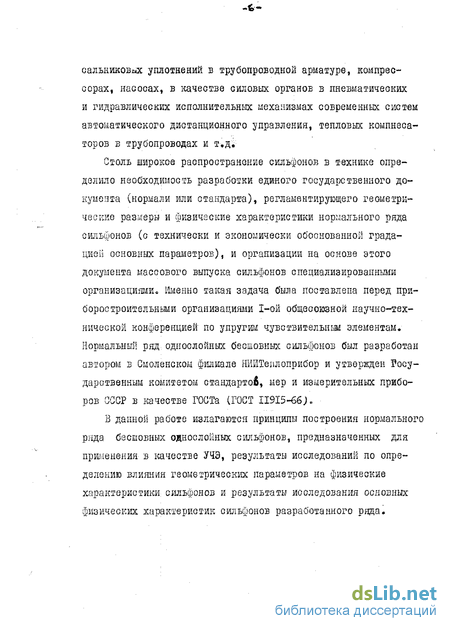

саяьниковах уплотнений в трубопроводной арматуре, компрессорах, насосах, в качестве силовых органов в пневматических и гидравлических исполнительных механизмах современных систем автоматического дистанционного управления, тепловых кошшеса-торов в трубопроводах и т,д;
Столь широкое распространение сильфонов в технике определило необходимость разработки единого государственного документа (нормали или стандарта), регламентирующего геометрические размеры и физические характеристики нормального ряда сильфонов (с технически и экономически обоснованной градацией основных параметров), и организации на основе этого документа массового выпуска сильфонов специализированными организациями. Именно такая задача была поставлена перед приборостроительными организациями 1-ой общесоюзной научно-технической конференцией по упругим чувствительным элементам. Нормальный ряд: однослойных бесшовных сильфонов был разработан автором в Смоленском филиале НИЙТеплоприбор и утвержден Государственным комитетом стандартов, мер и измерительных приборов СССР в качестве ГОСТа (ГОСТ 11915-66).
В данной работе излагаются принципы построения нормального ряда бесшовных однослойных сильфонов, предназначенных для применения- в качестве УЧЭ, результаты исследований по определению влияния геометрических параметров на физические характеристики: сильфонов и результаты исследования основных физических характеристик сильфонов разработанного ряда.
