Введение к работе
Диссертационная работа направлена на решение проблемы эффективного управления сроком службы оборудования второго контура атомных электростанций.

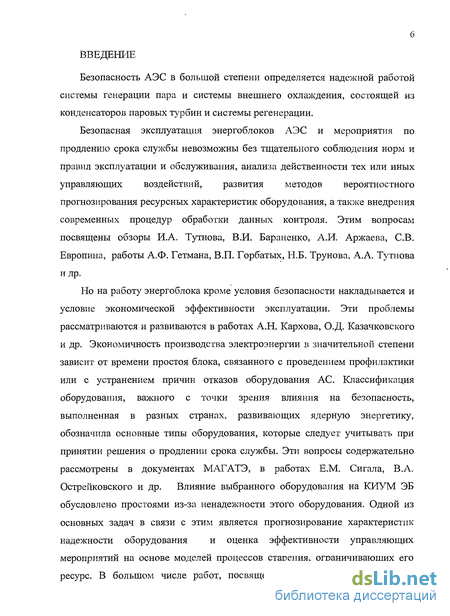

Актуальность работы. Безопасность АЭС в значительной степени определяется надежной работой системы генерации пара и системы внешнего охлаждения, состоящей из конденсаторов паровых турбин и системы регенерации.
Безопасная эксплуатация энергоблоков АЭС и мероприятия по продлению срока службы невозможны без тщательного соблюдения норм и правил эксплуатации и обслуживания, анализа действенности тех или иных управляющих воздействий, развития методов вероятностного прогнозирования ресурсных характеристик оборудования, а также внедрения современных процедур обработки данных контроля. Этим вопросам посвящены обзоры И.А. Тутнова, В.И. Бараненко, А.И. Аржаева, С.В. Европина, работы А.Ф. Гетмана, В.П. Горбатых, Н.Б. Трунова, А.А. Тутнова и др.
Но на работу энергоблока кроме условия безопасности накладывается и условие экономической эффективности эксплуатации. Эти проблемы рассматриваются и развиваются в работах А.Н. Кархова, О.Д. Казачковского и др. Экономичность производства электроэнергии в значительной степени зависит от времени простоя блока, связанного с проведением профилактики или с устранением причин отказов оборудования АЭС. Классификация оборудования, важного с точки зрения влияния на безопасность, выполненная в разных странах, развивающих ядерную энергетику, обозначила основные типы оборудования, которые следует учитывать при принятии решения о продлении срока службы. Эти вопросы содержательно рассмотрены в документах МАГАТЭ, в работах Е.М. Сигала, В.А. Острейковского и др. Влияние выбранного оборудования на коэффициент использования установленной мощности (КИУМ) энергоблока (ЭБ) обусловлено простоями из-за ненадежности этого оборудования. Одной из основных задач в связи с этим является прогнозирование характеристик надежности оборудования и оценка эффективности управляющих мероприятий на основе моделей процессов старения, ограничивающих его ресурс. В большом числе работ, посвященных развитию теоретических моделей этих процессов, представленные модели достаточно сложны и содержат большое количество специфических данных, что затрудняет использование таких моделей при прогнозировании ресурса. Как правило, для прогнозирования используется статистическая информация об отказах и наработках.

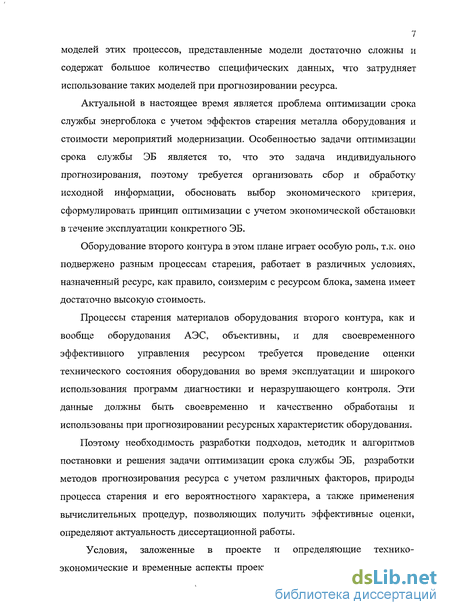

Актуальной в настоящее время является проблема оптимизации срока службы энергоблока с учетом эффектов старения металла оборудования и стоимости мероприятий модернизации. Особенностью задачи оптимизации срока службы ЭБ является то, что это задача индивидуального прогнозирования, поэтому требуется организовать сбор и обработку исходной информации, обосновать выбор экономического критерия, сформулировать принцип оптимизации с учетом экономической обстановки в течение эксплуатации конкретного ЭБ.
Оборудование второго контура в этом плане играет особую роль, т.к. оно подвержено разным процессам старения, работает в различных условиях, назначенный ресурс, как правило, соизмерим с ресурсом блока, замена имеет достаточно высокую стоимость.
Процессы старения материалов оборудования второго контура, как и вообще оборудования АЭС, объективны, и для своевременного эффективного управления ресурсом требуется проведение наблюдений и анализа технического состояния оборудования во время эксплуатации и широкого использования программ диагностики и неразрушающего контроля. Данные наблюдений должны быть своевременно и качественно обработаны и использованы при прогнозировании ресурсных характеристик оборудования.
Поэтому необходимость разработки подходов, методик и алгоритмов постановки и решения задачи оптимизации срока службы ЭБ, разработки методов прогнозирования ресурса с учетом различных факторов, природы процесса старения и его вероятностного характера, а также применения вычислительных процедур, позволяющих получить эффективные оценки, определяет актуальность диссертационной работы.

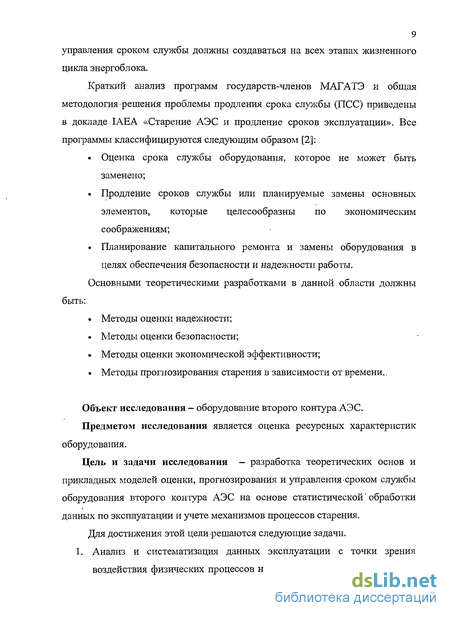

Объект исследования – оборудование второго контура АЭС.
Предметом исследования является оценка ресурсных характеристик оборудования второго контура АЭС.
Цель и задачи исследования – разработка теоретических основ и прикладных моделей оценки, прогнозирования и управления сроком службы оборудования второго контура АЭС на основе статистической обработки данных по эксплуатации и учете механизмов процессов старения.
Для достижения этой цели решаются следующие задачи.
-
Анализ и систематизация данных эксплуатации с точки зрения воздействия физических процессов на процессы старения материалов оборудования второго контура и обоснование применения физико-статистических моделей для индивидуальной оценки, прогнозирования и управления сроком службы оборудования второго контура АЭС.
-

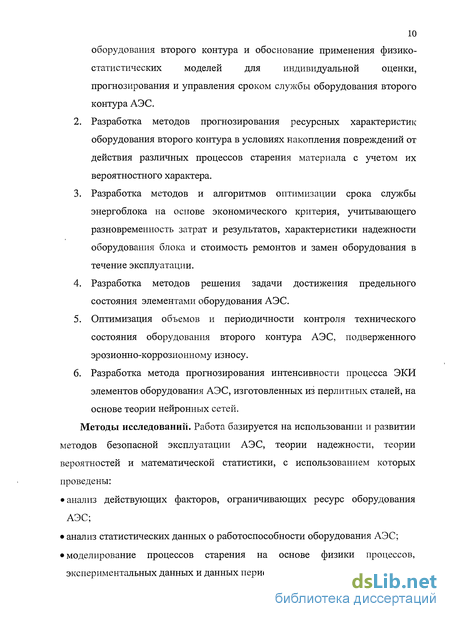

Разработка методов прогнозирования ресурсных характеристик оборудования второго контура в условиях накопления повреждений от действия различных процессов старения материала с учетом их вероятностного характера.
-
Разработка методов и алгоритмов оптимизации срока службы энергоблока на основе экономического критерия, учитывающего разновременность затрат и результатов, характеристики надежности оборудования блока и стоимость ремонтов и замен оборудования в течение эксплуатации.
-
Разработка методов решения задачи достижения предельного состояния элементами оборудования АЭС.
-
Оптимизация объемов и периодичности контроля технического состояния оборудования второго контура АЭС, подверженного эрозионно-коррозионному износу.
-
Разработка метода прогнозирования интенсивности процесса ЭКИ элементов оборудования АЭС, изготовленных из перлитных сталей, на основе теории нейронных сетей.
Методы исследований. Работа базируется на использовании и развитии методов безопасной эксплуатации АЭС, теории надежности, теории вероятностей и математической статистики, с использованием которых проведены:
анализ действующих факторов, ограничивающих ресурс оборудования АЭС;
анализ статистических данных о работоспособности оборудования АЭС;
моделирование процессов старения на основе механизмов процессов, экспериментальных данных и данных периодического контроля.

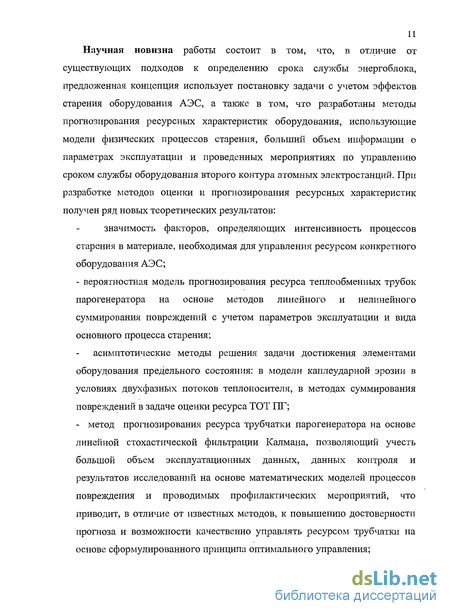

Научная новизна работы состоит в том, что, в отличие от существующих подходов к определению срока службы энергоблока, предложенная концепция использует постановку задачи с учетом эффектов старения оборудования АЭС, а также в том, что разработаны методы прогнозирования ресурсных характеристик оборудования, использующие модели физических процессов старения, больший объем информации о параметрах эксплуатации и проведенных мероприятиях по управлению сроком службы оборудования второго контура атомных электростанций. При разработке методов оценки и прогнозирования ресурсных характеристик получен ряд новых теоретических результатов:
- значимость факторов, определяющих интенсивность процессов старения в материале, необходимая для управления ресурсом конкретного оборудования АЭС;
- вероятностная модель прогнозирования ресурса теплообменных трубок парогенератора на основе методов линейного и нелинейного суммирования повреждений с учетом параметров эксплуатации и вида основного процесса старения;
- асимптотические методы решения задачи достижения элементами оборудования предельного состояния: в модели каплеударной эрозии в условиях двухфазных потоков теплоносителя, в методах суммирования повреждений в задаче оценки ресурса ТОТ ПГ;
- метод прогнозирования ресурса трубчатки парогенератора на основе линейной стохастической фильтрации Калмана, позволяющий учесть большой объем эксплуатационных данных, данных контроля и результатов исследований на основе математических моделей процессов повреждения и проводимых профилактических мероприятий, что приводит, в отличие от известных методов, к повышению достоверности прогноза и возможности качественно управлять ресурсом трубчатки на основе сформулированного принципа оптимального управления;

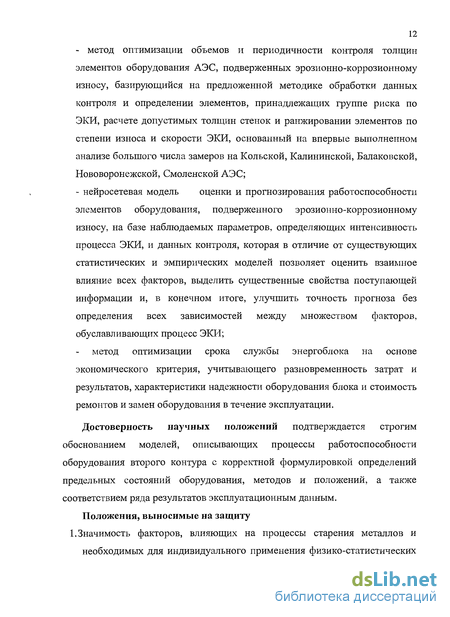

- метод оптимизации объемов и периодичности контроля толщин элементов оборудования АЭС, подверженных эрозионно-коррозионному износу, базирующийся на предложенной методике обработки данных контроля и определении элементов, принадлежащих группе риска по ЭКИ, расчете допустимых толщин стенок и ранжировании элементов по степени износа и скорости ЭКИ, основанный на впервые выполненном анализе большого числа замеров на Кольской, Калининской, Балаковской, Нововоронежской, Смоленской АЭС;
- нейросетевая модель оценки и прогнозирования работоспособности элементов оборудования, подверженного эрозионно-коррозионному износу, на базе наблюдаемых параметров, определяющих интенсивность процесса ЭКИ, и данных контроля, которая в отличие от существующих статистических и эмпирических моделей позволяет оценить взаимное влияние всех факторов, выделить существенные свойства поступающей информации и, в конечном итоге, улучшить точность прогноза без определения всех зависимостей между множеством факторов, обуславливающих процесс ЭКИ;
- метод оптимизации срока службы энергоблока на основе экономического критерия, учитывающего разновременность затрат и результатов, характеристики надежности оборудования блока и стоимость ремонтов и замен оборудования в течение эксплуатации.
Достоверность научных положений подтверждается строгим обоснованием моделей, описывающих процессы работоспособности оборудования второго контура с корректной формулировкой определений предельных состояний оборудования, методов и положений, а также соответствием ряда результатов эксплуатационным данным.
Положения, выносимые на защиту
-
Значимость факторов, влияющих на процессы старения металлов и необходимых для индивидуального применения физико-статистических моделей оценки и управления сроком службы оборудования второго контура.
-
Физико-статистические модели оценки, прогнозирования и управления ресурсом оборудования второго контура АЭС, основанные на методе суммирования повреждений, вызванных различными процессами старения, для проведения вариационных расчетов и обоснования значений параметров, позволяющих управлять ресурсом оборудования.
-
Асимптотические методы решения задач оценки ресурсных характеристик элементов оборудования АЭС, основанные на Центральной Предельной Теореме (ЦПТ), и их применение к накопленному в материале оборудования повреждению в условиях каплеударной эрозии гибов трубопроводов с двухфазным теплоносителем и в условиях коррозионного растрескивания под напряжением теплообменных трубок парогенератора.
-
Метод прогнозирования ресурса трубчатки парогенераторов атомных электростанций на основе теории стохастической фильтрации.
-
Метод оптимизации объемов и периодичности толщинометрии элементов оборудования АЭС с учетом их категорийности по скорости ЭКИ.
-
Нейросетевая модель обобщенного учета факторов эксплуатации для прогнозирования скорости ЭКИ в элементах оборудования атомных электростанций.
-
Метод оптимального управления сроком службы энергоблока с учетом разновременности затрат и результатов.
Практическая ценность результатов работы заключается в том, что на основе указанных выше теоретических положений и методов разработаны алгоритмы и инженерные методики, позволяющие обосновать значения технологических параметров для управления ресурсом оборудования. Проведенные по разработанным методам расчеты позволили получить оценку ресурсных показателей оборудования второго контура АЭС с реакторами ВВЭР-1000, ВВЭР-440 и РБМК-1000 Кольской, Смоленской, Калининской, Балаковской АЭС и выработать рекомендации по управлению ими.
Область применения результатов – управление ресурсом трубчатки ПГ, теплообменных конденсаторных трубок, элементов трубопроводов, изготовленных из перлитных сталей.
Апробация и внедрение результатов
Работа выполнена в рамках тем концерна «Энергоатом»
- Диагностика, ресурс оборудования, парогенераторы, качество. Технико-экономическое обоснование замены медьсодержащего оборудования КПТ для головного блока ВВЭР-1000 (энергоблок №3 БлкАЭС),
- Фундаментальные проблемы вывода из эксплуатации ядерных энергетических установок,
- Доработка «Норм допустимых толщин элементов трубопроводов из углеродистых сталей АС» РД ЭО 0571-2006» и «Разработка руководящего документа по оценке технического состояния элементов оборудования и трубопроводов, подверженных эрозионно-коррозионному износу»;
- Комплексная программа мероприятий по предупреждению разрушений и повышению эксплуатационной эрозионно-коррозионной стойкости трубопроводов АЭС. № АЭС ПРГ-550 КО7 концерна «Энергоатом» на тему «Расчетно-экспериментальное обоснование объемов и периодичности контроля эрозионно-коррозионного износа трубопроводов энергоблоков АЭС с РУ ВВЭР-1000»,
- Обработка и анализ результатов толщинометрии элементов трубопроводов 1-3-го блоков Смоленской АЭС.
Материалы диссертации докладывались и обсуждались на следующих международных и всероссийских конференциях:
-
Системные проблемы надежности, математического моделирования и информационных технологий, Москва-Сочи, 1997, 1998.
-
Безопасность АЭС и подготовка кадров, Обнинск, 1998, 1999, 2001, 2003, 2005, 2007
-
7th International Conference on Nuclear Engineering. Tokyo, Japan, April 19-23, 1999 ICONE-7.
-
Контроль и диагностика трубопроводов, Москва, 2001.
-
PSAM 7 ESREL 04 International Conference on Probabilistic Safety Assessment and Management, Berlin, 2004.
-
Математические идеи П.Л. Чебышева и их приложение к современным проблемам естествознания, Обнинск, 2006.
-
Безопасность, эффективность и экономика атомной энергетики, Москва, 2004, 2006.
-
MMR 2007 International Conference on Mathematical Methods in Reliability. Glasgow, Great Britain, 2007.
-
Проблемы материаловедения при проектировании, изготовлении и эксплуатации оборудования, Санкт-Петербург, 2008.
Публикации. По теме диссертации опубликовано 57 научных работ, в том числе 20 статей в научно-технических журналах, 15 статей в сборниках, 22 - в трудах конференций.
Личный вклад автора. Автору принадлежит основной вклад в решение поставленных задач, разработку теоретических положений, обработку статистических данных по результатам многолетней эксплуатации атомных электростанций.
В диссертации поставлены методологические вопросы прогнозирования ресурса оборудования второго контура АЭС, разработаны методы на основе физико-статистического подхода и предложены эффективные вычислительные процедуры для расчета ресурсных характеристик.
