Наноструктуры с резистивным переключения на основе оксида графена Капитанова Олеся Олеговна

Наноструктуры с резистивным переключения на основе оксида графена
<
Наноструктуры с резистивным переключения на основе оксида графена Наноструктуры с резистивным переключения на основе оксида графена Наноструктуры с резистивным переключения на основе оксида графена Наноструктуры с резистивным переключения на основе оксида графена Наноструктуры с резистивным переключения на основе оксида графена Наноструктуры с резистивным переключения на основе оксида графена Наноструктуры с резистивным переключения на основе оксида графена Наноструктуры с резистивным переключения на основе оксида графена Наноструктуры с резистивным переключения на основе оксида графена Наноструктуры с резистивным переключения на основе оксида графена Наноструктуры с резистивным переключения на основе оксида графена Наноструктуры с резистивным переключения на основе оксида графена
>

Диссертация - 480 руб., доставка 10 минут, круглосуточно, без выходных и праздников

Автореферат - бесплатно, доставка 10 минут, круглосуточно, без выходных и праздников

Капитанова Олеся Олеговна. Наноструктуры с резистивным переключения на основе оксида графена: диссертация ... кандидата химических наук: 02.00.21, 01.04.07 / Капитанова Олеся Олеговна;[Место защиты: Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Московский государственный университет имени М.В.Ломоносова"], 2015.- 134 с.

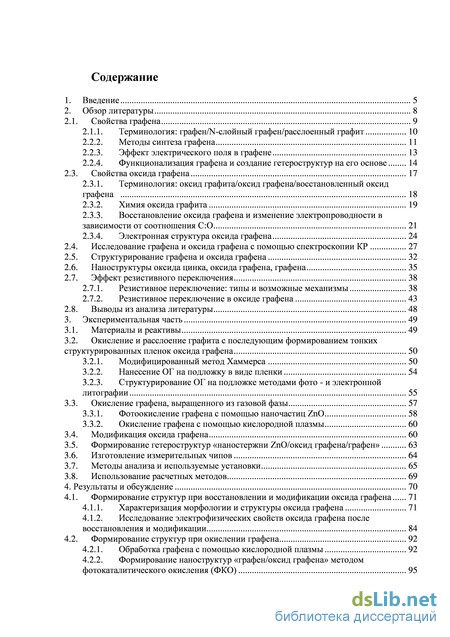

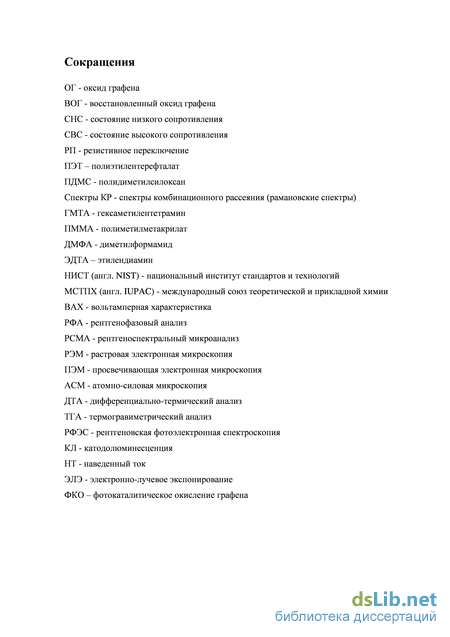

Содержание к диссертации

Введение

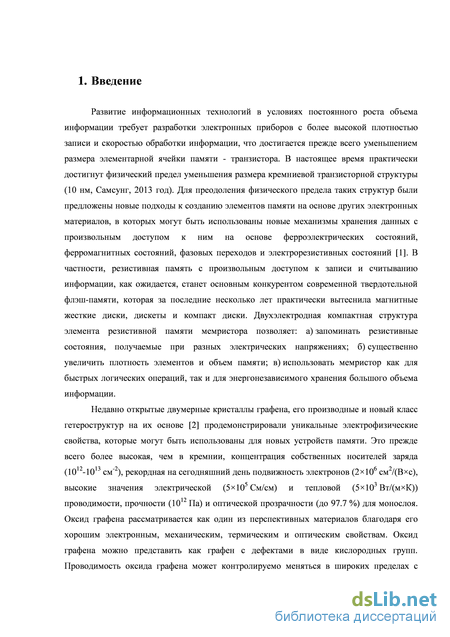

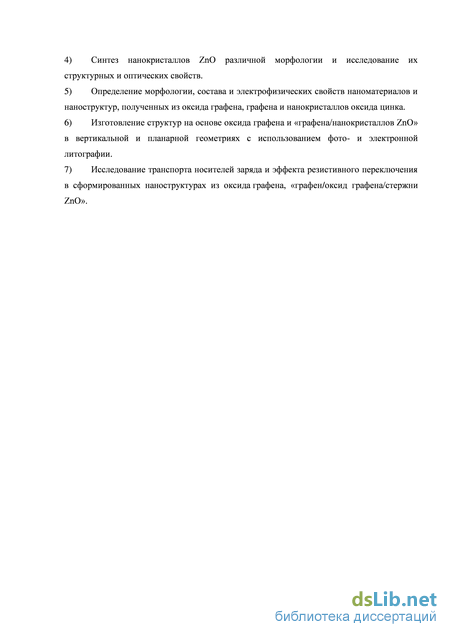

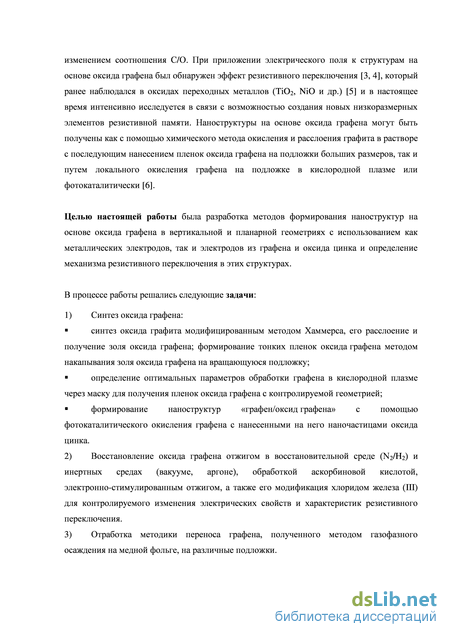

1. Введение 5

2. Обзор литературы 8

2.1. Свойства графена 9

2.1.1. Терминология: графен/N-слойный графен/расслоенный графит 10

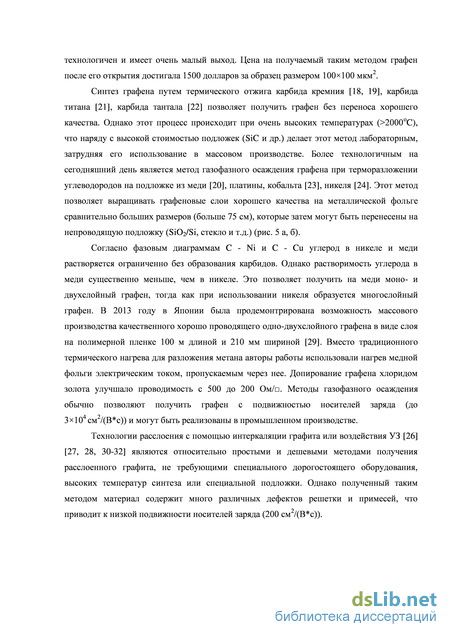

2.2.1. Методы синтеза графена 11

2.2.2. Эффект электрического поля в графене 13

2.2.3. Функционализация графена и создание гетероструктур на его основе 14

2.3. Свойства оксида графена 17

2.3.1. Терминология: оксид графита/оксид графена/восстановленный оксид графена 18

2.3.2. Химия оксида графита 19

2.3.3. Восстановление оксида графена и изменение электропроводности в зависимости от соотношения C:O 21

2.3.4. Электронная структура оксида графена

2.4. Исследование графена и оксида графена с помощью спектроскопии КР 27

2.5. Структурирование графена и оксида графена 32

2.6. Наноструктуры оксида цинка, оксида графена, графена 35

2.7. Эффект резистивного переключения

2.7.1. Резистивное переключение: типы и возможные механизмы 38

2.7.2. Резистивное переключение в оксиде графена 43

2.8. Выводы из анализа литературы 48

3. Экспериментальная часть 49

3.1. Материалы и реактивы 49

3.2. Окисление и расслоение графита с последующим формированием тонких структурированных пленок оксида графена

3.2.1. Модифицированный метод Хаммерса 50

3.2.2. Нанесение ОГ на подложку в виде пленки 54

3.2.3. Структурирование ОГ на подложке методами фото - и электронной литографии 55

3.3. Окисление графена, выращенного из газовой фазы 57

3.3.1. Фотоокисление графена с помощью наночастиц ZnO 58

3.3.2. Окисление графена с помощью кислородной плазмы

3.4. Модификация оксида графена 60

3.5. Формирование гетероструктур «наностержни ZnO/оксид графена/графен» 63

3.6. Изготовление измерительных чипов 64

3.7. Методы анализа и используемые установки 65

3.8. Использование расчетных методов 69

4. Результаты и обсуждение 70

4.1. Формирование структур при восстановлении и модификации оксида графена 71

4.1.1. Характеризация морфологии и структуры оксида графена 71

4.1.2. Исследование электрофизических свойств оксида графена после восстановления и модификации 84

4.2. Формирование структур при окислении графена 92

4.2.1. Обработка графена с помощью кислородной плазмы 92

4.2.2. Формирование наноструктур «графен/оксид графена» методом фотокаталитического окисления (ФКО) 95

4.3. Эффект резистивного переключения в структурах на основе оксида графена 98

4.3.1. Резистивное переключение в планарной структуре на основе оксида графена, обработанного аскорбиновой кислотой 98

4.3.2. Влияние модификации оксида графена на эффект резистивного переключения 106

4.3.3. Резистивное переключение в планарных структурах «графен/оксид графена/оксид цинка» 110

4.4. Формирование вертикальных гетероструктур «графен/оксид графена/наностержни

оксида цинка» 112

4.4.1. Структура и свойства оксида цинка, синтезированного на графене 112

4.4.2. Структура и свойства интерфейса графен/оксид цинка 116

4.4.3. Эффект резистивного переключения в вертикальных гетероструктурах «многослойный графен/оксид графена/наностержни оксида цинка»

5. Выводы 126

6. Список литературы 127

Эффект электрического поля в графене

Идеальный графен с нулевой запрещенной зоной имеет достаточно большую собственную проводимость (n = 1010 см-2), при которой уровень Ферми проходит через точку Дирака (рис. 4). У однослойного графена после синтеза уровень Ферми обычно смещен в область p-типа проводимости [13-15]. Это объясняют взаимодействием графена с подложкой и адсорбцией кислорода и др. молекул акцепторного типа. В результате адсорбции донорных молекул наблюдается n-тип проводимости [15, 16]. Уникальные свойства этого низкоразмерного материала делают его перспективным при создании полевых высокочастотных транзисторов, низкоразмерных элементов памяти, высокочастотных фотодетекторов, а также прозрачных электродов к светодиодам и солнечным элементам, гибких дисплеев, био- и газовых сенсоров т.д. [12].

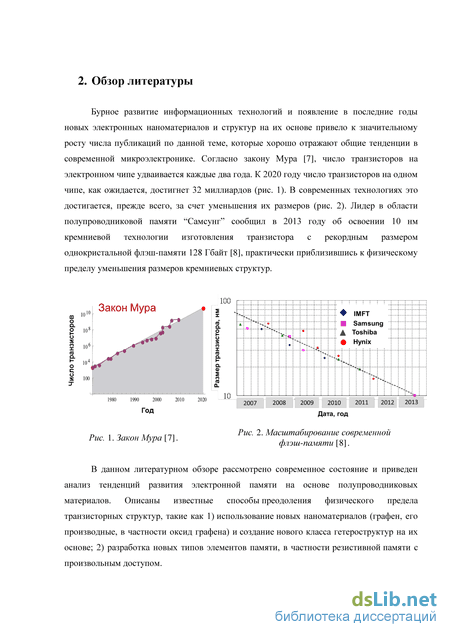

Терминология: графен/N-слойный графен/расслоенный графит Перед тем, как перейти к более подробному описанию графена и его производных, следует остановиться на терминологии графен содержащих материалов, представленной в журнале Carbon, от имени редакции в статье All in the graphene family - A recommended nomenclature for two-dimensional carbon materials [17].

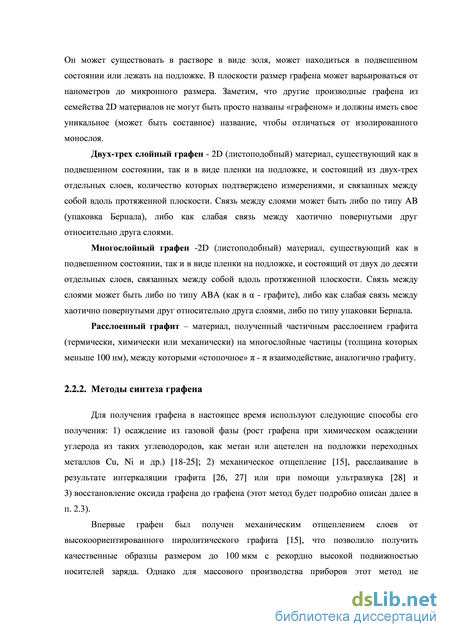

Графен - гексагонально упорядоченный атомарный слой, состоящий из атомов углерода в sp2 - гибридизации и не являющийся составной частью углеродного материала. Он может существовать в растворе в виде золя, может находиться в подвешенном состоянии или лежать на подложке. В плоскости размер графена может варьироваться от нанометров до микронного размера. Заметим, что другие производные графена из семейства 2D материалов не могут быть просто названы «графеном» и должны иметь свое уникальное (может быть составное) название, чтобы отличаться от изолированного монослоя.
