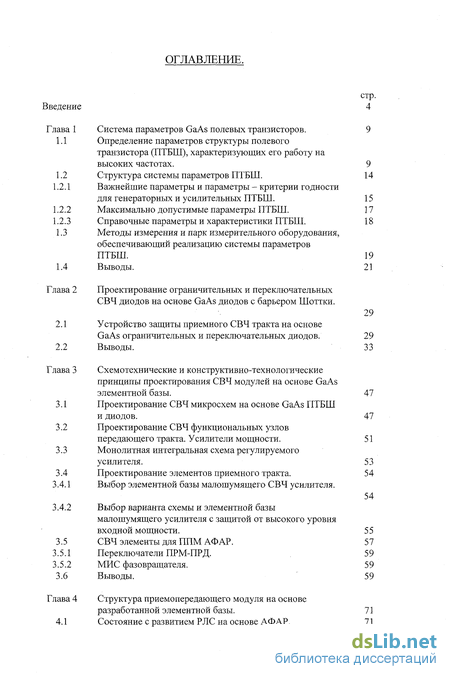

Содержание к диссертации
Введение
стр. 4
Глава 1 Система параметров GaAs полевых транзисторов. 9
-
Определение параметров структуры полевого транзистора (ПТБШ), характеризующих его работу на высоких частотах. 9
-
Структура системы параметров ПТБШ. 14
1.2.1 Важнейшие параметры и параметры - критерии годности
для генераторных и усилительных ПТБШ. 15
-
Максимально допустимые параметры ПТБШ. 17
-
Справочные параметры и характеристики ПТБШ. 18
1.3 Методы измерения и парк измерительного оборудования,
обеспечивающий реализацию системы параметров
ПТБШ. 19
1.4 Выводы. 21
Глава 2 Проектирование ограничительных и переключательных СВЧ диодов на основе GaAs диодов с барьером Шоттки.
2.1 Устройство защиты приемного СВЧ тракта на основе
GaAs ограничительных и переключательных диодов. 29
2.2 Выводы. 33
Глава 3 Схемотехнические и конструктивно-технологические
принципы проектирования СВЧ модулей на основе GaAs
элементной базы. 47
3.1 Проектирование СВЧ микросхем на основе GaAs ПТБШ
и диодов. 47
-
Проектирование СВЧ функциональных узлов передающего тракта. Усилители мощности. 51
-
Монолитная интегральная схема регулируемого
усилителя. 53
3.4 Проектирование элементов приемного тракта. 54
3.4.1 Выбор элементной базы малошумящего СВЧ усилителя.
3.4.2 Выбор варианта схемы и элементной базы
малошумящего усилителя с защитой от высокого уровня
входной мощности. 55
3.5 СВЧ элементы для ППМ АФАР. 57
-
Переключатели ПРМ-ПРД. 59
-
МИС фазовращателя. 59
3.6 Выводы. 59
Глава 4 Структура приемопередающего модуля на основе
разработанной элементной базы.
4.1 Состояние с развитием РЛС на основе АФАР.
4.2 Выбор структурной схемы ППМ на основе
разработанной элементной базы. 74
4.3 Схема управления ППМ (СУ). 76
-
Алгоритм управления и диагностики СУ. 76
-
Алгоритм взаимодействия с центральным вычислителем
(ЦВ). 76
-
Конструкция ППМ. 78
-
Выводы 79
Заключение 89
Список литературы

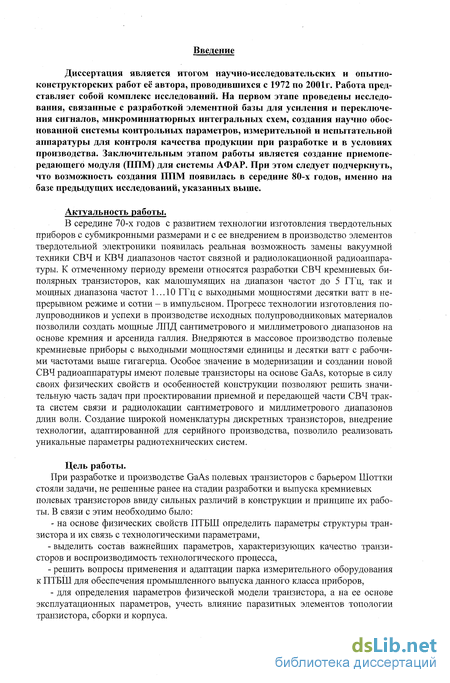

Введение к работе
Диссертация является итогом научно-исследовательских и опытно-конструкторских работ её автора, проводившихся с 1972 по 2001г. Работа представляет собой комплекс исследований. На первом этапе проведены исследования, связанные с разработкой элементной базы для усиления и переключения сигналов, микроминиатюрных интегральных схем, создания научно обоснованной системы контрольных параметров, измерительной и испытательной аппаратуры для контроля качества продукции при разработке и в условиях производства. Заключительным этапом работы является создание приемопередающего модуля (ППМ) для системы АФАР. При этом следует подчеркнуть, что возможность создания ППМ появилась в середине 80-х годов, именно на базе предыдущих исследований, указанных выше.
