Совершенствование методики измерения электромагнитных полей и оценки условий труда на рабочих местах оборудованных персональными компьютерами Павпертов Геннадий Владимирович

Совершенствование методики измерения электромагнитных полей и оценки условий труда на рабочих местах оборудованных персональными компьютерами
<
Совершенствование методики измерения электромагнитных полей и оценки условий труда на рабочих местах оборудованных персональными компьютерами Совершенствование методики измерения электромагнитных полей и оценки условий труда на рабочих местах оборудованных персональными компьютерами Совершенствование методики измерения электромагнитных полей и оценки условий труда на рабочих местах оборудованных персональными компьютерами Совершенствование методики измерения электромагнитных полей и оценки условий труда на рабочих местах оборудованных персональными компьютерами Совершенствование методики измерения электромагнитных полей и оценки условий труда на рабочих местах оборудованных персональными компьютерами
>

Диссертация - 480 руб., доставка 10 минут, круглосуточно, без выходных и праздников

Автореферат - бесплатно, доставка 10 минут, круглосуточно, без выходных и праздников

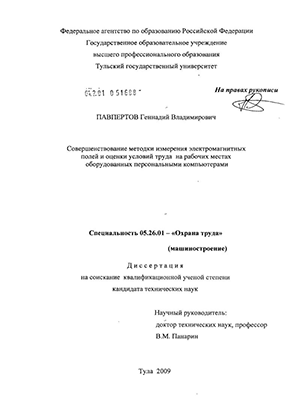

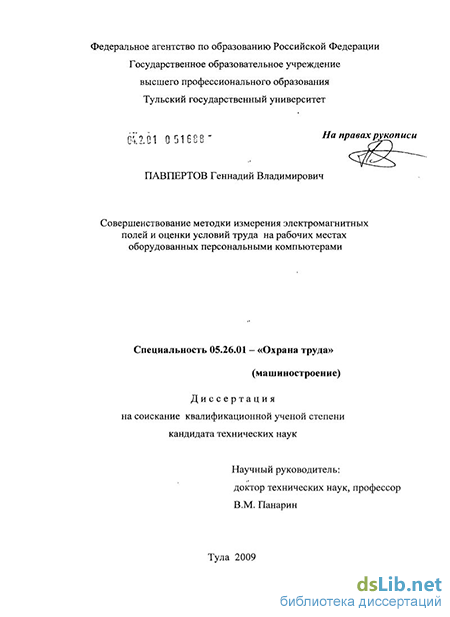

Павпертов Геннадий Владимирович. Совершенствование методики измерения электромагнитных полей и оценки условий труда на рабочих местах оборудованных персональными компьютерами : диссертация ... кандидата технических наук : 05.26.01 / Павпертов Геннадий Владимирович; [Место защиты: Тул. гос. ун-т].- Тула, 2009.- 136 с.: ил. РГБ ОД, 61 10-5/836

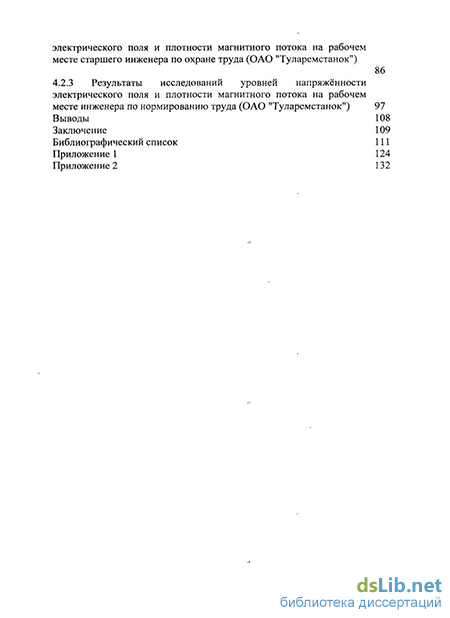

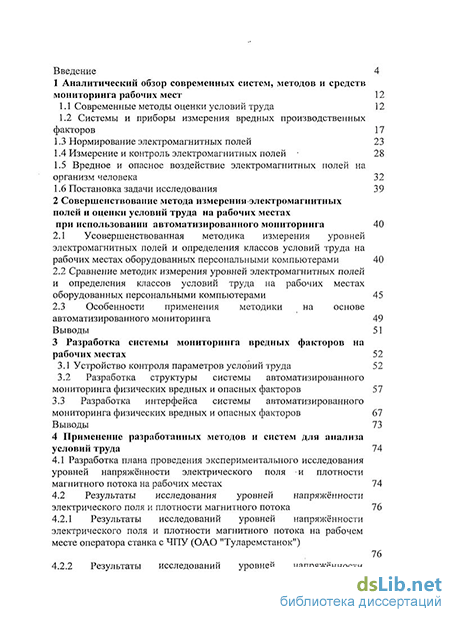

Содержание к диссертации

Введение

1 Аналитический обзор современных систем, методов и средств мониторинга рабочих мест 12

1.1 Современные методы оценки условий труда 12

1.2 Системы и приборы измерения вредных производственных факторов 17

1.3 Нормирование электромагнитных полей 23

1.4 Измерение и контроль электромагнитных полей 28

1.5 Вредное и опасное воздействие электромагнитных полей на организм человека 32

1.6 Постановка задачи исследования 39

2 Совершенствование метода измерения электромагнитных полей и оценки условий труда на рабочих местах при использовании автоматизированного мониторинга 40

2.1 Усовершенствованная методика измерения уровней электромагнитных полей и определения классов условий труда на рабочих местах оборудованных персональными компьютерами 40

2.2 Сравнение методик измерения уровней электромагнитных полей и определения классов условий труда на рабочих местах оборудованных персональными компьютерами 45

2.3 Особенности применения методики на основе автоматизированного мониторинга 49

Выводы 51

3 Разработка системы мониторинга вредных факторов на рабочих местах 52

3.1 Устройство контроля параметров условий труда 52

3.2 Разработка структуры системы автоматизированного мониторинга физических вредных и опасных факторов 57

3.3 Разработка интерфейса системы автоматизированного мониторинга физических вредных и опасных факторов 67

Выводы 73

4 Применение разработанных методов и систем для анализа условий труда 74

4.1 Разработка плана проведения экспериментального исследования уровней напряжённости электрического поля и плотности магнитного потока на рабочих местах 74

4.2 Результаты исследования уровней напряжённости электрического поля и плотности магнитного потока 76

4.2.1 Результаты исследований уровней напряжённости электрического поля и плотности магнитного потока на рабочем месте оператора станка с ЧПУ (ОАО "Туларемстанок")

4.2.2 Результаты исследований уровней напряжённости электрического поля и плотности магнитного потока на рабочем месте старшего инженера по охране труда (ОАО "Туларемстанок")

4.2.3 Результаты исследований уровней напряжённости электрического поля и плотности магнитного потока на рабочем месте инженера по нормированию труда (ОАО "Туларемстанок") 97

Выводы 108

Заключение 109

Библиографический список

Введение к работе

Актуальность темы.

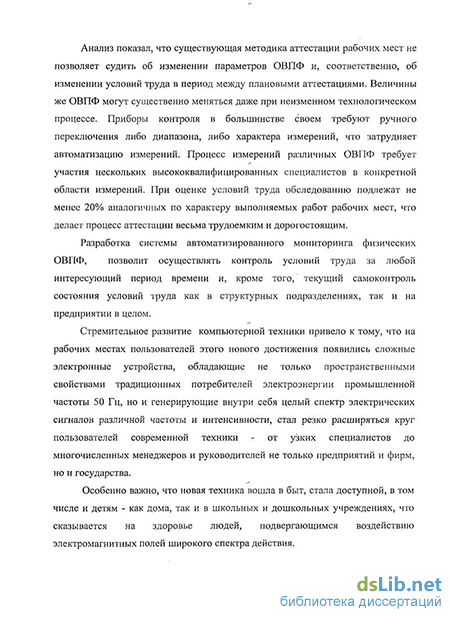

Стремительное развитие компьютерной техники привело к тому, что на рабочих местах пользователей этого нового достижения появились сложные электронные устройства, обладающие не только пространственными свойствами традиционных потребителей электроэнергии промышленной частоты 50 Гц, но и генерирующие внутри себя целый спектр электрических сигналов различной частоты и интенсивности, стал резко расширяться круг пользователей современной техники - от узких специалистов до многочисленных менеджеров и руководителей не только предприятий и фирм, но и государства.

Особенно важно, что новая техника вошла в быт, стала доступной, в том числе и детям - как дома, так и в школьных и дошкольных учреждениях, что сказывается на здоровье людей, подвергающимся воздействию электромагнитных полей широкого спектра действия.

Существующая методика измерений и оценки уровней электромагнитных полей (СанПиН 2.2.2/2.4.1340-03 «Гигиенические требования к персональным электронно-вычислительным машинам и организации работы») основана на разовых измерениях и не учитывает изменения значений в различные периоды времени. Гигиенические требования не могут дать достоверных оценок условий труда, так как, основываясь на разовых измерениях, не учитываются изменения значений уровней электромагнитных полей.

Значения контролируемых параметров, при разовых измерениях, как правило, отличаться друг от друга в различные периоды времени. Эти изменения характерны как в частотном диапазоне, где присутствуют поля промышленной частоты (от 5 Гц до 2 кГц), так и в частотном диапазоне, где составляющая 50 Гц отсутствует (от 2кГц до 400 кГц).

В работе предлагается усовершенствованная методика измерений и оценки параметров условий труда на рабочих местах с персональными компьютерами при воздействии электромагнитных полей (ЭМП), основанная на дозовом подходе к определению класса условий труда на рабочем месте и при непрерывном наблюдении за значениями контролируемых параметров, преимуществом которой является обеспечение достоверности классификации условий труда в реальных условиях изменения значений уровней электромагнитных полей в различные периоды времени. Методика может быть использована и вне производственных условий.

Значительный успех в обеспечении безопасных условий труда может быть достигнут только при условии дальнейшего совершенствования методов и средств контроля параметров производственной среды и на этой основе совершенствовать средства обеспечения производственной безопасности, поэтому исследуемые в диссертационной работе вопросы являются актуальными.

Целью работы является повышение достоверности результатов оценки классов условий труда на рабочих местах оборудованных персональными компьютерами за счёт совершенствования существующей методики определения классов условий труда, при внедрении непрерывного контроля уровней электромагнитных полей.

Объектом исследования является методика оценки условий труда на рабочих места оборудованных персональными компьютерами при непрерывном контроле за значениями уровней напряжённости переменного электрического поля и плотности магнитного потока.

В данной работе были использованы методы научного обобщения, экспертных оценок, производственного эксперимента, инструментального контроля с применением теории вероятности и математической статистики.

Новизна научных положений обусловлена усовершенствованием методики оценки условий труда на рабочих местах с персональными компьютерами, при воздействии электромагнитных полей, основанной на дозовом подходе к определению класса условий труда на рабочем месте и при непрерывном контроле за значениями контролируемых параметров, преимуществом которой является повышение достоверности классификации условия труда в реальных условия изменения значений уровней электромагнитных полей в различные периоды времени.

На защиту выносится:

- результаты анализа электромагнитной обстановки на рабочих местах оборудованных персональными компьютерами;

- методика оценки условий труда на рабочих местах оборудованных персональными компьютерами, при воздействии электромагнитного поля;

- устройство непрерывного контроля параметров условий труда на рабочих местах (патент);

- система автоматизированного мониторинга вредных производственных факторов;

- результаты экспериментальных исследований уровней ЭМП на рабочих местах оборудованных персональными компьютерами.

Достоверность научных положений подтверждается:

корректной постановкой задач исследований, обоснованным использованием методов математического моделирования, достаточным объемом вычислительных экспериментов.

Практическая значимость работы заключается в том, что благодаря использованию усовершенствованной методики оценки классов условий труда на рабочих местах с персональными компьютерами при воздействии электромагнитных полей, снимаются проблемы расхождения результатов измерений уровней электромагнитных полей, уменьшается риск ошибки в определении класса условий труда, предлагаемый метод позволяет оперативно реагировать на изменения условий труда работников, занятых на работах с применением персональных компьютеров.

Реализация работы. Новая методика применялась для оценки условий труда в ГОУ ВПО «Тульский государственный университет», ООО «Центр условий и охраны труда малого и среднего предпринимательства», в г. Туле, ООО «Тульский учебно-испытательный центр охраны труда и промышленной безопасности», АНО «Тульский региональный центр охраны труда».

Апробация работы. Основные положения работы и практические рекомендации, содержащиеся в работе, представлялись на Международной научной конференции «Системный подход в науках о природе, человеке и технике» (г. Таганрог, 2003 г.), Международной научно-практической конференции «Экология: образование, наука, промышленность и здоровье» (г. Белгород, 2004 г.), Первой студенческой интернет-конференции, «Экология и безопасность» (г. Тула, 2005 г.), Пятой международной конференции «Устойчивое развитие горных территорий: проблемы и перспективы интеграции науки и образования» (г. Владикавказ, 2004 г.), Всероссийской научно-технической конференции (г. Тула, 2006 г.), Второй Всероссийской студенческой научно-технической Интернет-конференции (г. Тула, 2006 г.) и других международных и всероссийских конференциях.

Публикации. По результатам исследований опубликована монография, 9 статей и тезисов докладов, 3 статьи опубликованы в изданиях рекомендуемых ВАК, получено 3 патента на изобретения.

Структура диссертации. Диссертационная работа состоит из введения, четырех разделов, заключения, изложенных на 110 листах машинописного текста, содержит 66 иллюстраций, 13 таблиц, список литературы из 111 наименований, 2 приложения.

Вредное и опасное воздействие электромагнитных полей на организм человека

Санитарно-гигиеническое нормирование электромагнитных полей Основы системы санитарно-гигиенического нормирования электромагнитных полей в России [76,85,104] Национальные системы стандартов являются основой для реализации принципов электромагнитной безопасности. Как правило, системы стандартов включают в себя нормативы ограничивающие уровни электрических полей (ЭП), магнитных полей (МП) и электромагнитных полей (ЭМП) различных частотных диапазонов путем введения предельно допустимых уровней воздействия (ПДУ) для различных условий облучения и различных контингентов.

В России система стандартов по электромагнитной безопасности складывается из Государственных стандартов (ГОСТ) и Санитарных правил и норм (СанПиН). Это взаимосвязанные документы, являющиеся обязательными для исполнения на всей территории России.

Государственные стандарты по нормированию допустимых уровней воздействия электромагнитных полей входят в группу Системы стандартов безопасности труда - комплекс стандартов, содержащих требования, нормы и правила, направленных на обеспечение безопасности, сохранение здоровья и работоспособности человека в процессе труда. Они являются наиболее общими документами и содержат: требования по видам соответствующих опасных и вредных факторов; предельно допустимые значения параметров и характеристик; общие подходы к методам контроля нормируемых параметров и методы защиты работающих.

Санитарные правила и нормы регламентируют гигиенические требования более подробно и в более конкретных ситуациях облучения, а также к отдельным видам продукции. По своей структуре включают те же основные пункты, что и Государственные стандарты, однако излагают их более подробно. Как правило, санитарные нормы сопровождаются Методическими указаниями по проведению контроля электромагнитной обстановки и проведению защитных мероприятий.

В зависимости от отношения подвергающегося воздействию ЭМП человека к источнику излучения в условиях производства в стандартах России различаются два вида воздействия: профессиональное и непрофессиональное. Для условий профессионального воздействия характерно многообразие режимов генерации и вариантов воздействия. В частности для облучения в ближней зоне обычно характерно сочетание общего и местного облучения. Для непрофессионального облучения типичным является общее облучение. ПДУ для профессионального и непрофессионального воздействия различны.

В основе установления ПДУ лежит принцип пороговости вредного действия ЭМП.

В качестве ПДУ ЭМП принимаются такие значения, которые при ежедневном облучении в свойственном для данного источника излучения режимах не вызывает у населения без ограничения пола и возраста заболеваний или отклонений в состоянии здоровья, обнаруживаемых современными методами исследования в период облучения или в отдаленные сроки после его прекращения.

Основной критерий определения уровня воздействия ЭМП как предельно допустимого - воздействие не должно вызывать у человека даже временного нарушения гомеостаза (включая репродуктивную функцию), а также напряжения защитных и адаптационно-компенсаторных механизмов ни в ближайшем, ни в отдаленном периоде времени. Это означает, что в качестве ПДУ принимается дробная величина от минимального уровня электромагнитного поля, способного вызвать какую либо реакцию.

В зависимости от места нахождения человека относительно источника ЭМП он может подвергаться воздействию электрической или магнитной составляющей поля или их сочетанию, а в случае пребывания в волновой зоне воздействию сформированной электромагнитной волны. По этому признаку определяется необходимый критерий контроля безопасности.

В части требований ГОСТов и СанПиН по проведению контроля записано, что контроль уровней ЭП осуществляется по значению напряженности ЭП - Е, В/м. Контроль уровней МП осуществляется по значению напряженности МП - Н, А/м или значению магнитной индукции - В, Тл. В зоне сформировавшейся волны контроль осуществляется по плотности потока энергии (ППЭ), Вт/м2.

Нормирование ЭМП для населения В России установлены самые жесткие в мире предельно допустимые уровни облучения населения электромагнитными полями. Система Санитарно-гигиенического нормирования ПДУ ЭМП для населения в России исходит из принципа введения ограничений для конкретных случаев облучения [104].

Можно выделить следующие виды условий облучения, на которые для населения установлены специально разработанные Санитарно - гигиенические нормы: элементы систем сотовой связи и "других видов подвижной связи, все типы стационарных радиотехнических объектов (включая радиоцентры, радио-и телевизионные станции, радиолокационные и радиорелейные станции, земные станции спутниковой связи, объекты транспорта с базированием мобильных передающих радиотехнических средств при их работе в штатном режиме в местах базирования), видеодисплейные терминалы и мониторы персональных компьютеров, СВЧ - печи, индукционные печи.

На иные условия облучения, где в качестве источников выступает бытовая потребительская техника, включая телевизоры, в настоящее время используются межгосударственные российско-белорусские санитарные нормы, устанавливающие требования только к электрической составляющей диапазона 50 Гц и уровню электростатического поля.

При определении конкретного значения уровня ПДУ разработчики руководствуются либо результатами специально выполненных работ (н.р. печи СВЧ и индукционные печи), либо результатами общих медико-биологических исследований (системы сотовой связи, радиотехнические объекты, ПК).

В случае отсутствия на конкретный вид продукции отдельного норматива, санитарно-гигиенические требования к этой продукции предъявляются на основе ПДУ, установленного в общих стандартах. Требования к ПЭВМ

Персональные электронно-вычислительные машины ПЭВМ должны соответствовать требованиям СанПиН 2.2.2/2.4.1340-03 «Гигиенические требования к персональным электронно-вычислительным машинам и организации работы» [76], и каждый их тип подлежит санитарно-эпидемиологической экспертизе с оценкой в испытательных лабораториях, аккредитованных в установленном порядке.

Сравнение методик измерения уровней электромагнитных полей и определения классов условий труда на рабочих местах оборудованных персональными компьютерами

Как видно из таблицы, условия труда, при многократных замерах, можно отнести как ко второму классу, так и к классу 3.1. В различные моменты времени значения напряжённости переменного электрического изменялись. На пример в моменты времени tl2, t45 и t78 значения уровней напряжённости переменного электрического поля позволяли отнести рабочее место ко второму классу условий труда. Но если проводить измерения в момент времени t3 или t6, то классифицировать условия труда можно как вредные первой степени (класс 3.1).

При использовании усовершенствованной методики были получены следующие данные (рисунок 2.4):

Автоматическое измерения напряжённости переменного электрического поля в диапозоне 5 Гц - 2кГц Рассчитываем вероятности попадания во 2 и 3 классы условий труда:

Так как доза воздействия меньше дозы допустимой, то согласно разработанной методики можно отнести рабочее место ко второму классу условий труда (таблица 2.2).

Усовершенствованная методика + Преимуществом методики является то, что она позволяет определить класс условий труда, несмотря на нестационарность уровней электромагнитных полей. Например, если проводить измерения в соответствии с существующей методикой, то в один момент времени рабочее место можно отнести к классу 3,1, а в другой параметры ко второму классу.

Необходимо заметить, что оценка условий труда по существующей методике может привести и к обратному результату. Так как методикой не устанавливается ни число замеров, ни время наблюдения, то высока вероятность проведения измерений в момент- наименьшего значения напряженности поля. В этом случае ошибочно условия труда могут быть классифицированы как допустимые, хотя усовершенствованная методика покажет их как вредные. Таким образом, при проведении контрольных замеров по существующей методике и существующими методами могут возникнуть разногласия в определении классов условий труда.

Предлагаемая методика позволяет устранить разногласия в определении класса условий труда. Особенности применения методики измерений и оценки параметров условий труда на рабочих местах с персональными компьютерами при воздействии электромагнитных полей.

В результате обследования значительного количества рабочих мест оборудованных персональными компьютерами было установлено, что измеряемые уровни электрической и магнитной составляющей электромагнитных полей не являются постоянными в различные периоды времени.

При выявлении уровней электромагнитных полей, значения которых незначительно превышают значения ПДУ или находятся в районе ПДУ целесообразно использовать усовершенствованную методику на основе автоматизированного мониторинга. Автоматизированный инструментальный контроль электромагнитной обстановки на рабочих местах пользователей ПК проводится на стационарных рабочих местах.

Обследование начинается при непременном условии, что рабочие места находятся в своем обычном состоянии - не допускаются нарочитые перемещения, исключения или добавление других энергопотребителей; все энергопотребители должны быть включены.

Обследование проводится без присутствия работника на рабочем месте, так как оператор [6,7,23,25-28], находясь в непосредственной близости от ПЭВМ, концентрирует на себя силовые линии электрического поля; соответственно, реальное поле, воздействующее на оператора в месте его расположения, будет иным, чем поле в той же точке, но при отсутствии оператора. Именно для таких условий определены регламентированные Российскими стандартами нормы на уровни электрических полей компьютерной техники

На рабочем месте подключаются приборы (датчики). Контроль ведётся с заданной периодичностью в течение всего рабочего дня.

Данные с приборов (датчиков) поступают в цент обработки информации и автоматически рассчитываются дозы излучения, а также фиксируются отклонения от значений урдвней ПДУ.

По результатам оценки рабочему месту присваивается класс условий труда на основе усовершенствованной методики. Пиковые значения результатов измерений анализируются специалистами по охране труда и выбираются определённые мероприятия, направленные на улучшение условий труда, исходя из специфики данного рабочего места и окружающей его среды.

На предприятии возможно создание базы данных по условия труда на всех рабочих местах оборудованных персональными компьютерами для комплексного анализа условий труда и принятия решений по улучшению условий труда на предприятии в целом. Выводы

Проведенные исследования позволяют сделать следующие выводы: - при обследовании персональных компьютеров напряженность электромагнитного поля, создаваемого монитором, носит переменный характер; - при значениях напряженности на границе гигиенической нормы возникает вероятность ошибочного отнесения условий труда к тому или иному классу, что может повлиять на состояние здоровья работников; для достоверной оценки условий труда предложена усовершенствованная методика, позволяющая проводить оценку по интегральному показателю; - в качестве интегрального показателя для оценки характеристик электромагнитного поля использовано значение дозы электромагнитного воздействия; - использование усовершенствованной методики позволяет определить класс условий труда, несмотря на изменения значений уровней электромагнитных полей. предлагаемая методика позволяет устранить разногласия в определении класса условий труда и оперативно реагировать на изменения условий труда работников, занятых на работах с применением персональных компьютеров.

Разработка интерфейса системы автоматизированного мониторинга физических вредных и опасных факторов

Вопрос измерения электрических и магнитных полей на рабочих местах, оснащенных компьютерной техникой, является одним из самых "запутанных" и дискуссионных с самого первого момента введения в 1996 году в России нормативных документов, устанавливающих требования к безопасности компьютерных рабочих мест (СанПиН 2.2.542-96 и ГОСТ Р 50923-96). Ситуация мало чем изменилась с появлением в 2003 году новых санитарных норм - СанПиН 2.2.272.2.4.1340-03. Возникли новые проблемы и новые вопросы, как по методологии проведения измерений, так и по интерпретации результатов этих измерений.

Для проведения эксперимента по измерению уровней электромагнитных полей, на рабочих местах оборудованных персональными компьютерами, за основу взята усовершенствованная.. методика измерения уровней электромагнитных полей, которая позволяет в автоматическом режиме проводить измерения с заданным интервалом времени.

При проведении экспериментальных исследований, необходимо получить достоверные результаты. Целью эксперимента является подтверждение утверждения о нестационарности уровней электромагнитных полей на рабочих местах оборудованных персональными компьютерами, получение ряда данных для последующего анализа и оценки условий труда на данных рабочих местах при применении усовершенствованной методики измерения уровней электромагнитных пдлей и определения классов условий труда на рабочих местах оборудованных персональными компьютерами. В соответствии с усовершенствованной методикой измерения проводятся на расстоянии 50 см от экрана на трех уровнях на высоте 0,5 м, 1,0 м и 1,5 м (рисунок 2.1, рисунок 4.1) с периодичностью 10 минут в течении времени пребывания работника на рабочем месте (определяется по данным аттестации рабочих мест).

Разработанный план проведения экспериментальных исследований позволяет определить: максимальные и минимальные величины напряженностей переменного электрического поля и плотностей магнитного потока; - пороговые и предпороговые значения напряженностей переменного электрического поля и плотности магнитного потока; - наличие закономерностей изменения уровней напряжённости переменного электрического поля и плотности магнитного потока - класс условий труда на рабочем месте с учётом нестационарности уровней электромагнитного поля при автоматизированном мониторинге уровней электромагнитных полей.

Для проведения эксперимента было выбрано рабочее место в соответствии со спецификой использования усовершенствованной методики.

В качестве средств измерения были выбраны: измеритель магнитного поля ИМП-05/1,2, свидетельство о поверке № 015167, № 016204, действительно до 10.08.2007 г., измеритель электрического поля ИЭП-05, свидетельство о поверке № 016207, действительно до 10.08.2007г., блок сбора данных УСД-01. Рабочее место оборудовано монитором Acer AL 1714. На данном рабочем месте была проведена аттестация по условия труда в соответствии с существующей методикой измерения (таблица 4.1).

Напряженность переменного электрического поля, В/м Диапазон 5 Гц - 2 кГц 15;23;17 25 2.0 Диапазон 2 кГц - 400 кГц 0.2; 0.3; 0.2 2.5 2.0 Плотность магнитного потока, нТл Диапазон 5 Гц - 2 кГц 40; 50; 60 250 2.0 Диапазон 2 кГц - 400 кГц 24; 28; 26 25 3.1 Как видно на таблице в диапазоне частот от 2кГц до 400кГц наблюдается превышение нормативных значений для плотности магнитного потока.

Замеры для этого рабочего места были проведены 27.09.2006 в 10 часов 00 минут. Время воздействия вредного фактора 4 часа.

Эксперимент проводился в течение всего периода воздействия вредного фактора (4 часа) с периодичностью 10 минут. Данные исследования приведены ниже для каждого диапазона частот и уровней, на которых проводились измерения (рисунок 4.2...4.13).

Напряжённость переменного электрического поля (Диапазон 5 Гц - 2 кГц, 0,5 м) 25 S 20 S 15 ш" 10 "1—I Г JML .і -—і— ЗО 25 20 15 10 5 чО ф ЛО ч4 чэ \ » Ф ч# Т, мин Рисунок 4.2 - График напряжённости переменного электрического поля в диапазоне частот от 5Гц до 2кГц на уровне 0,5 метра. В соответствии с усовершенствованной методикой рассчитываем вероятности попадания в тот или иной класс условий труда: к,

Наименование фактора, единица измерения Фактическое значение Значение по нормам Класс условий труда Время воздействия,%

Напряженность переменного электрического ПОЛЯ Диапазон 5 Гц - 2 кГц 15.25 В/м; 2502.83 25 В/м; 3.1 (В/м)2ч; 17.79 В/м 2500 (В/м)2ч Диапазон 2 кГц - 400 кГц 0.204 В/м; 0.25 В/м; 0.187 В/м 2.5 В/м 2.0 Плотность магнитного потока Диапазон 5 Гц - 2 кГц 43.125 нТл; 63.166 нТл; 48.3333 нТл 250 нТл 2.0 Диапазон 2 кГц - 400 кГц 24.08 нТл;2637.097нТл2ч;2481.787нТл"ч 25 нТл; 2500 нТл2ч 3.1 - при применении усовершенствованной методики

Как видно из представленных графиков уровни значений электромагнитных полей имеет случайный характер, что подтверждает утверждение о нестационарности уровней электромагнитных полей на рабочих местах оборудованных персональными компьютерами.

Закономерности изменения уровней напряжённости переменного электрического поля и плотности магнитного потока не обнаружены.

Благодаря усовершенствованной методике был получен ряд данных о значениях уровней электромагнитных полей в различные периоды времени и определён класс условий труда на рабочем месте.

Результаты исследований уровней напряжённости электрического поля и плотности магнитного потока на рабочем месте оператора станка с ЧПУ (ОАО "Туларемстанок")

Для проведения эксперимента было выбрано рабочее место в соответствии со спецификой использования усовершенствованной методики. В качестве средств измерения были выбраны: измеритель магнитного поля ИМП-05/1,2, свидетельство о поверке № 015167, № 016204, действительно до 10.08.2007 г., измеритель электрического поля ИЭП-05, свидетельство о поверке № 016207, действительно до 10.08.2007г., блок сбора данных УСД-01. Рабочее место оборудовано монитором Samsung SM 551 S. На данном рабочем месте была проведена аттестация по условия труда в соответствии с существующей методикой измерения (таблица 4.3). Наименование фактора, единица измерения Фактическоезначение Значение по нормам Класс условий труда Время воздействия,%

Напряженность неременного электрического поля, В/м Диапазон 5 Гц - 2 кГц 26; 23; 21 25 3.1 Диапазон 2 кГц - 400 кГц 0.3; 0.8; 0.5 2.5 2.0 Плотность магнитного потока, нТл Диапазон 5 Гц - 2 кГц 150; 120;120 250 2.0 Диапазон 2 кГц - 400 кГц 23; 27; 24 25 3.1 Как видно на таблице в диапазоне.частот от 5Гц до 2кГц наблюдается превышение нормативных значений, для напряжённости переменного электрического поля, а в диапазоне частот от 2 кГц до 400 кГц плотности магнитного потока.

Замеры для этого рабочего места были проведены 28.09.2006 в 9 часов 00 минут. Время воздействия вредного фактора 5 часов.

Эксперимент проводился в течение всего периода воздействия вредного фактора (5 часов) с периодичностью 10 минут. Данные исследования приведены ниже для каждого диапазона частот и уровней, на которых проводились измерения (рисунок 4.14...4.25). Напряжённость переменного электрического поля (Диапазон5 Гц - 2 кГц, 0,5 м)

Напряженность переменного электрического ПОЛЯ Диапазон 5 Гц - 2 кГц 2986.96(В/м)2ч;20.73 В/м; 21.67 В/м 25 В/м3125(В/м)2ч 2.0 Диапазон 2 кГц - 400 кГц 0.33 В/м; 0.663 В/м; 0.52 В/м 2.5 В/м 2.0 Плотность магнитного потока Диапазон 5 Гц - 2 кГц 159.367 нТл; 114.167 нТл; 116.033 нТл 250 нТл 2.0 Диапазон 2 кГц - 400 кГц 22.93 нТл; 3119.56 нТл2ч;23.2 нТл 25 нТл; 3125нТл2ч 2.0 - при применении усовершенствованной методики Выводы:

Как видно из представленных графиков уровни значений электромагнитных полей имеет случайный характер, что ещё раз подтверждает утверждение о нестационарности уровней электромагнитных полей на рабочих местах оборудованных.лерсональными компьютерами.

Закономерности изменения уровней напряжённости переменного электрического поля и плотности магнитного потока также не обнаружены.

Благодаря усовершенствованной методике был получен ряд данных значений уровней электромагнитных полей в различные периоды времени и определён класс условий труда на рабочем месте, несмотря на изменение значений в различные периоды времени.

Результаты исследований уровней напряжённости электрического поля и плотности магнитного потока на рабочем месте инженера по нормированию труда (ОАО "Туларемстанок") Для проведения эксперимента было выбрано рабочее место в соответствии со спецификой использования усовершенствованной методики.

В качестве средств измерения были выбраны: измеритель магнитного поля ИМП-05/1,2, свидетельство о поверке № 015167, № 016204, действительно до 10.08.2007 г., измеритель электрического поля ИЭП-05, свидетельство о поверке № 016207, действительно до 10.08.2007г., блок сбора данных УСД-01.

Рабочее место оборудовано монитором Samsung SM 795 MB. На данном рабочем месте была проведена аттестация по условия труда в соответствии с существующей методикой измерения (таблица 4.5). Таблица 4.5. Фактические и нормативные значения параметров

Наименование фактора, единица измерения Фактическое значение Значение по нормам Класс условийтруда Время воздействия,% Кабинет 100 Напряженность переменного электрического поля, В/м Диапазон 5 Гц - 2 кГц 22;24;18 2.0 Диапазон 2 кГц - 400 кГц 0.3; 0.4; 0.2 2.0 Плотность магнитного потока, нТл Диапазон 5 Гц - 2 кГц 210; 200; 170 2.0 Диапазон 2 кГц - 400 кГц 16;12;10 2.0 Как видно в диапазоне частот от 5 Гц до 2 кГц значения уровней напряжённости переменного электрического поля находятся вблизи от нормативных значений, но во время проведения замеров для целей аттестации рабочих мест по условиям труда значения не превышают нормативных.

Замеры для этого рабочего места были проведены 26.09.2006 в 9 часов 40 минут. Время воздействия вредного фактора 8 часов.

Эксперимент проводился в течение всего периода воздействия вредного фактора (8 часов) с периодичностью 10 минут. Данные исследования приведены ниже для каждого диапазона частот и уровней, на которых проводились измерения (рисунок 4.26.. .4.37).

Напряжённость переменного электрического поля (Диапазон 5 Гц — 2 кГц, 0,5 м) Рисунок 4.26 - График напряжённости переменного электрического поля в диапазоне частот от 5 Гц до 2 кГц на уровне 0,5 метра.
